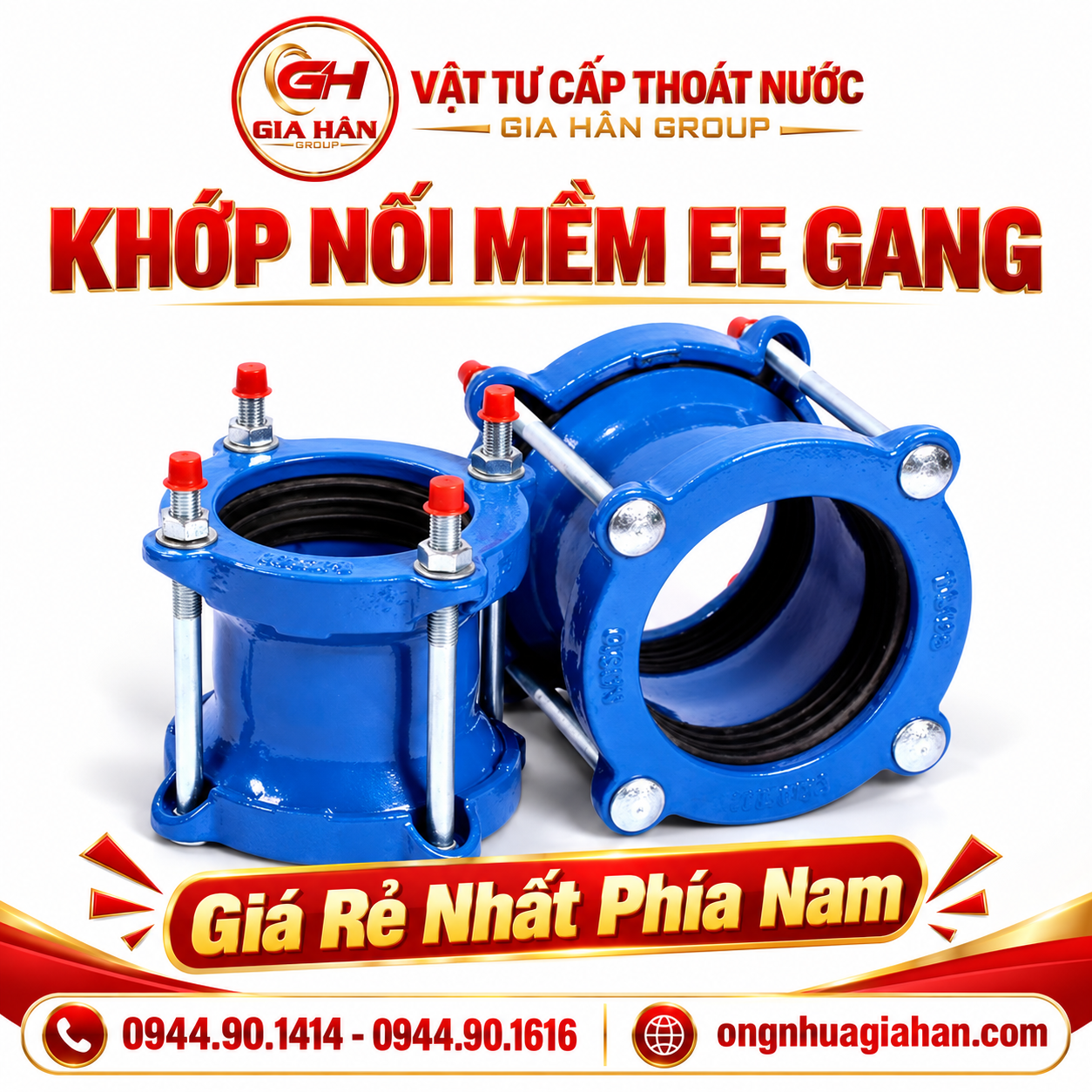

Khớp Nối Mềm EE Gang

1. Cấu tạo chi tiết và nguyên lý làm kín khớp EE

Trong hệ thống vật tư phụ cấp thoát nước và phụ kiện ống nhựa, mối nối EE được đánh giá cao nhờ tính cơ động và cơ chế làm kín độc lập:

• Thân khớp (Body): Đúc bằng gang cầu FCD450 hoặc gang xám, phủ lớp sơn tĩnh điện Epoxy xanh dày ≥ 250 µm chống ăn mòn hóa chất và chịu được độ ẩm khi chôn ngầm.

• Hai vành ép (Gland Rings): Đặt ở hai đầu khớp, có nhiệm vụ truyền lực tịnh tiến ép nén đều gioăng cao su khi vặn siết đai ốc.

• Gioăng cao su côn (Rubber Gaskets): Vật liệu cao su EPDM (chuyên dụng cho nước sạch, nước thải sinh hoạt) hoặc NBR (chịu dầu), thiết kế dạng vát côn để tăng diện tích tiếp xúc với thành ống.

• Bulông & đai ốc (Fasteners): Thép mạ kẽm nhúng nóng cường độ cao hoặc Inox 304, bố trí đối xứng quanh chu vi thân khớp để đảm bảo lực ép đồng đều.

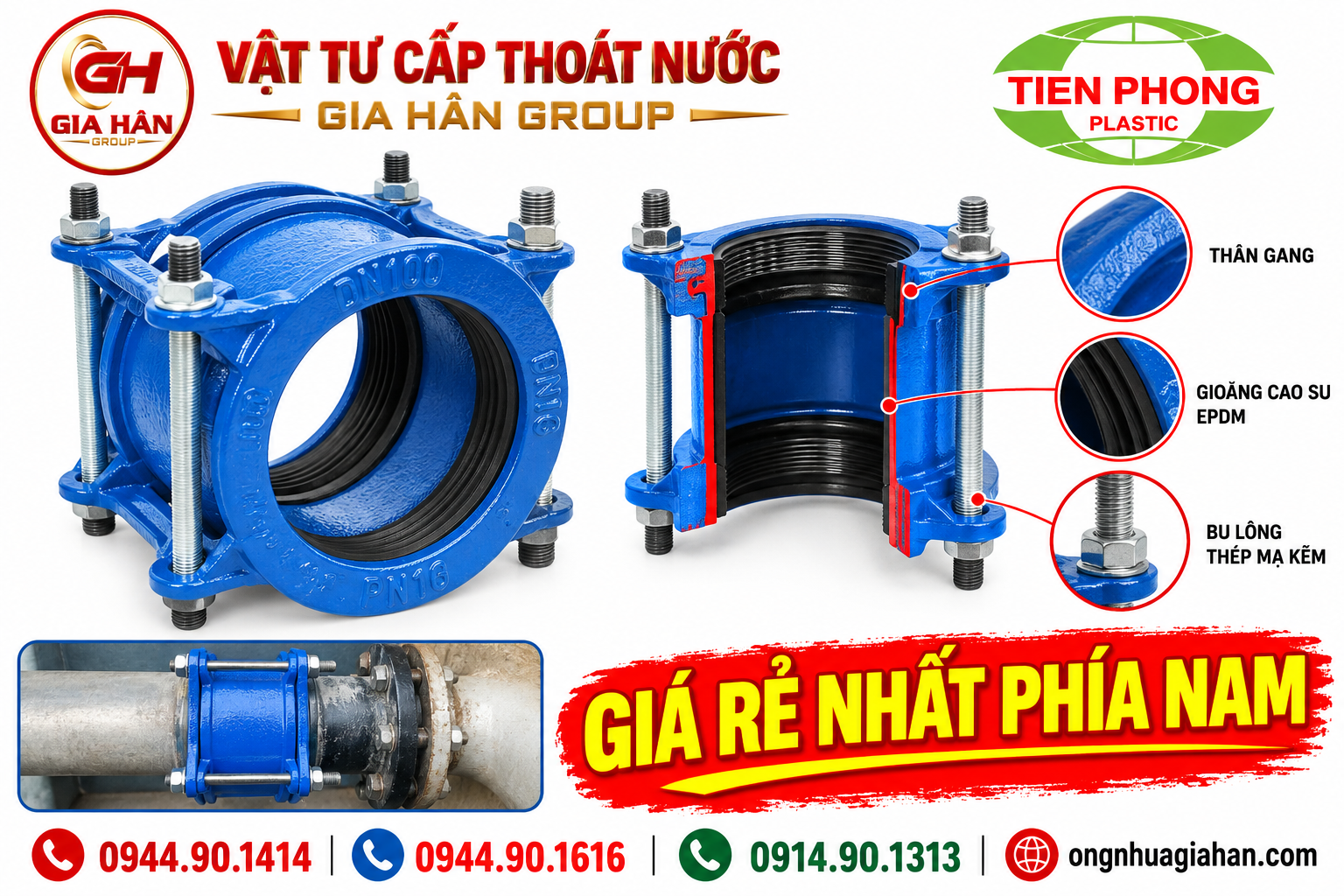

Cấu tạo các bộ phận tháo rời của khớp nối mềm EE gang dùng cho tuyến ống cấp thoát nước

2. Ưu điểm kỹ thuật khi thi công đường ống thực tế

Khác với các phương pháp liên kết truyền thống, khớp nối gang EE mang lại nhiều lợi thế thi công tại hiện trường:

1. Không gia công đầu ống: Không cần dán keo, không cần máy hàn nhiệt đối đầu HDPE và không cần hàn cổ bích kim loại.

2. Khả năng dung sai lắp đặt: Cho phép góc lệch tâm trục từ 1.5° – 3° và hấp thụ tốt sự co giãn nhiệt cục bộ của tuyến ống.

3. Kết nối đa vật liệu: Dễ dàng ghép nối hai loại ống khác chất liệu nhưng có đường kính ngoài tương đương (ví dụ nối ống uPVC với ống thép hoặc ống gang).

4. Tối ưu sửa chữa sự cố: Khi tuyến ống ngầm bị nứt vỡ, chỉ cần cắt bỏ đoạn hỏng, đưa đoạn ống thay thế vào và khóa kín bằng hai bộ khớp EE mà không cần đào mở diện rộng.

Tại các trạm bơm và cụm van, khớp nối mềm EE thường được bố trí kết hợp cùng van cổng gang ty chìm để phân bổ tải trọng và hạn chế ứng suất truyền dọc theo đường ống.

3. Bảng giá khớp nối mềm EE gang mới nhất

• Bảng giá tham khảo dưới đây áp dụng cho dòng khớp nối gang tiêu chuẩn áp lực PN10 – PN16 dùng cho ống cấp thoát nước (đơn vị: VNĐ/bộ, chưa bao gồm thuế VAT):

Lưu ý kỹ thuật: Giá thành có thể thay đổi tùy thuộc vào biến động phôi gang, tiêu chuẩn bulông (Inox hay mạ kẽm) và dải kẹp đặc biệt có ngàm chống tuột. Đối với dự án mua số lượng lớn, quý nhà thầu nên đối chiếu bảng bóc tách khối lượng để nhận mức chiết khấu theo hợp đồng.

Khớp nối mềm EE gang được kiểm định áp lực trước khi giao hàng đến chân công trình

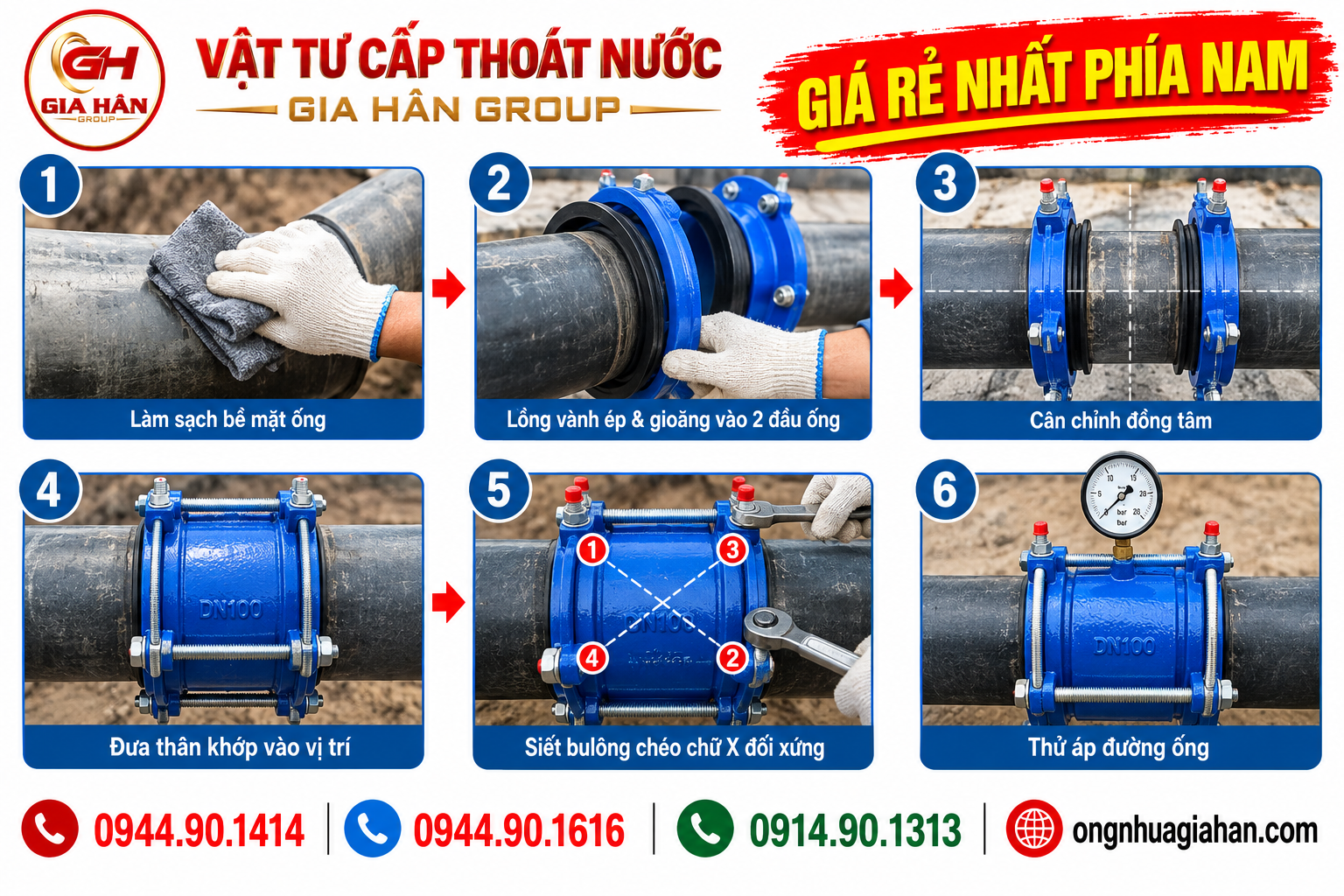

4. Hướng dẫn lắp đặt chuẩn kỹ thuật chống rò rỉ

Thực hiện đúng quy trình lắp đặt giúp gioăng nén đều và ngăn ngừa tuyệt đối nguy cơ xì hở áp:

[Làm sạch bề mặt ống] ➔ [Lồng vành ép & gioăng vào 2 đầu ống] ➔ [Cân chỉnh đồng tâm] ➔ [Đưa thân khớp vào vị trí] ➔ [Siết bulông chéo chữ X đối xứng] ➔ [Thử áp đường ống]

1. Chuẩn bị: Cắt vuông góc đầu ống, mài sạch bavia, bùn đất hoặc vết dầu mỡ tại vị trí tiếp xúc của gioăng cao su.

2. Lồng chi tiết: Lần lượt luồn vành ép rồi đến gioăng cao su vào hai đầu ống cần nối.

3. Căn chỉnh tim ống: Đặt thân khớp vào giữa, đẩy hai đầu ống vào sâu trong khoang thân (khoảng cách khe hở giữa 2 đầu ống bên trong khớp duy trì từ 5 – 10 mm để dự phòng giãn nở).

4. Siết bu lông đối xứng: Đây là bước quan trọng nhất. Phải siết ốc đối xứng theo hình chữ X theo từng vòng ren. Không siết chặt hoàn toàn một bulông trước vì sẽ làm vênh vòng ép và xoắn rách gioăng cao su.

Chi tiết các lưu ý đấu nối tuyến ống nhựa với phụ kiện gang có thể tham khảo thêm tại chuyên mục hướng dẫn kỹ thuật thi công lắp đặt đường ống.

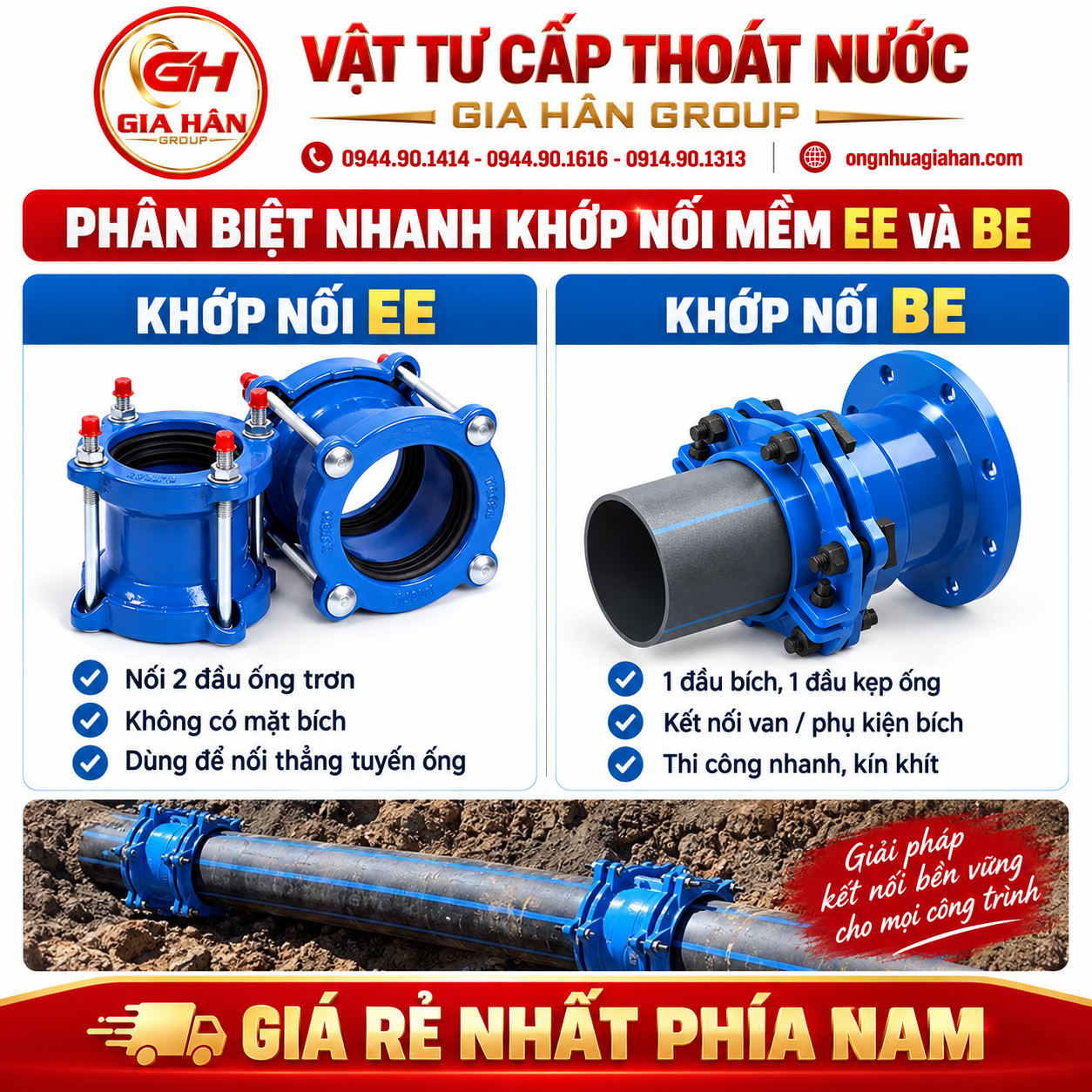

5. Phân biệt nhanh khớp nối mềm EE và BE

• Khớp nối mềm EE (Socket – Socket): Cả hai đầu đều là dạng ngàm siết ép gioăng. Chuyên dùng để liên kết đoạn ống trơn với ống trơn.

• Khớp nối mềm BE (Socket – Flange): Một đầu là ngàm siết gioăng cao su nối ống trơn, đầu còn lại là mặt bích tiêu chuẩn (BS4504, DIN, JIS). Chuyên dùng để nối đoạn ống trơn vào van công nghiệp, máy bơm hoặc phụ kiện mặt bích.

6. Câu hỏi thường gặp

Khớp nối mềm EE có dùng được cho ống HDPE không?

Có. Khớp EE dùng tốt cho ống HDPE, tuy nhiên với các tuyến ống áp lực cao hoặc địa hình sụt lún, nên sử dụng dòng khớp nối mềm EE có ngàm răng đồng chống tuột để giữ chặt ống khi xảy ra ứng suất kéo dọc trục.

Khớp EE gang chịu được áp lực tối đa bao nhiêu bar?

Thông thường các dòng khớp gang cầu tiêu chuẩn được thiết kế làm việc ở cấp áp lực PN10 (10 bar) hoặc PN16 (16 bar), đáp ứng hầu hết tiêu chuẩn mạng lưới cấp thoát nước đô thị và hệ thống PCCC.

Cần cung cấp thông số gì khi đặt mua khớp nối EE?

Để chọn chính xác phụ kiện, bạn cần cung cấp: loại vật liệu ống cần nối (uPVC, HDPE hay thép), đường kính ngoài thực tế (OD) của ống, áp lực làm việc (PN10/PN16) và môi chất dẫn bên trong (nước sạch, nước thải hay hóa chất nhẹ).
