Quy Cách Ống PVC-U Tiền Phong: Bảng Kích Thước, Độ Dày & Cấp Áp Lực Chuẩn ISO

Ống PVC-U Tiền Phong (nhựa PVC không hóa dẻo) được sản xuất theo tiêu chuẩn TCVN 8491:2011 / ISO 1452:2009 (Hệ Mét) và BS 3505 (Hệ Inch) với chiều dài chuẩn cây 4 mét.

  • Dải kích thước danh nghĩa (DN): Từ Ø21 mm đến Ø800 mm.

    Dải cấp áp lực (PN): Từ PN3, PN4, PN5, PN6, PN8, PN10, PN12.5, PN16 đến PN25 (tương đương 3 – 25 bar).

  • Độ dày thành ống: Từ 1,0 mm đối với dòng ống thoát nước không chịu áp đến khoảng 30,6 mm đối với ống DN800 chịu áp cao.

Quy cách mối nối:

  •   Nong trơn dán keo: áp dụng phổ biến cho đường kính DN21 – DN400.
  •   Nong đầu gioăng cao su: áp dụng cho đường kính DN63 – DN800, phù hợp với hệ thống đường ống chịu áp và các tuyến cần độ kín khít cao.

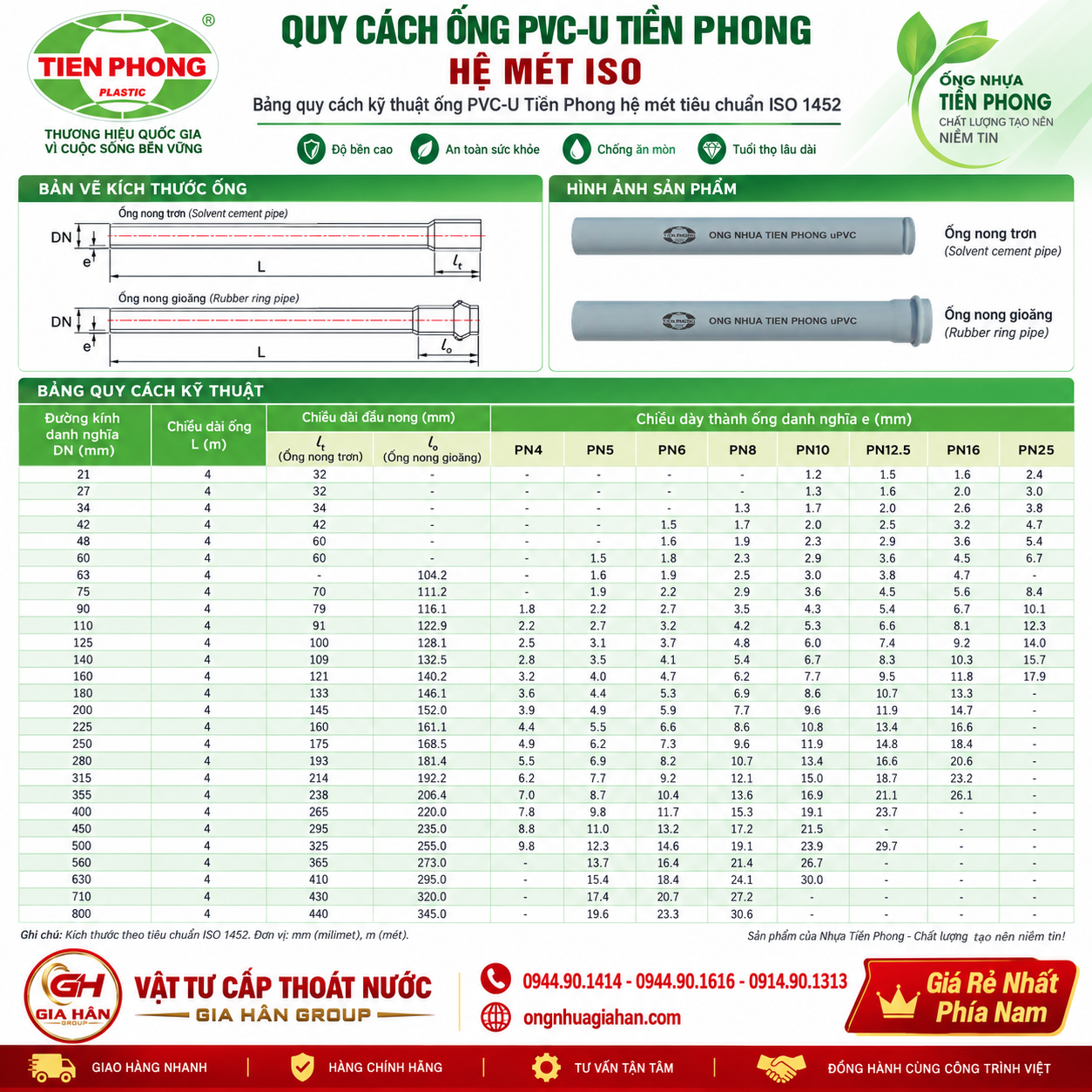

Bảng quy cách kỹ thuật ống PVC-U Tiền Phong hệ mét tiêu chuẩn ISO 1452

Hệ thống ống nhựa PVC-U Tiền Phong dải kích thước từ D21 đến D800 phục vụ cấp thoát nước dân dụng và hạ tầng đô thị

1. Tiêu chuẩn sản xuất và phân loại quy cách ống PVC-U Tiền Phong

Khi bóc tách khối lượng vật tư M&E hoặc lựa chọn đường ống cho công trình, việc nắm rõ tiêu chuẩn kỹ thuật giúp đảm bảo an toàn chịu áp, độ bền cơ học và tính tương thích phụ kiện:

  1. Hệ Mét (ISO 1452 / TCVN 8491): Dòng sản phẩm chủ lực với đường kính ngoài thực tế bằng đúng số phi danh nghĩa (DN21 tương đương OD 21mm, DN110 tương đương OD 110mm).

  2. Hệ Inch (BS 3505 / BS EN 1452): Phổ biến trong các công trình cải tạo hoặc mạng lưới cấp nước theo chuẩn cũ, quy đổi từ inch sang đường kính mm (1/2" ~ 21mm, 2" ~ 60mm, 4" ~ 114mm...).

  3. Ống thoát nước trong nhà (ISO 3633): Dòng ống mỏng chuyên dụng dẫn nước thải sinh hoạt trọng lực, không chịu áp.

Đối với các nhánh cấp nước sạch sinh hoạt gia đình, quy cách phổ biến nhất bắt đầu từ Ống PVC D21 Tiền Phong với dải áp lực đa dạng từ PN9 đến PN25.

2. Bảng thông số kích thước, độ dày và áp lực ống PVC-U Tiền Phong (Hệ Mét)

Kích cỡ danh nghĩa (DN/OD) Loại Thoát nước (mm) Độ dày PN4 (mm) Độ dày PN6 (mm) Độ dày PN8 (mm) Độ dày PN10 (mm) Độ dày PN12.5 (mm) Độ dày PN16 (mm) Độ dày PN25 (mm)
DN 21 1.0 — — — 1.2 1.5 1.6 2.4
DN 27 1.0 — — — 1.3 1.6 2.0 3.0
DN 34 1.0 — 1.3 — 1.7 2.0 2.6 3.8
DN 42 1.2 — 1.5 1.7 2.0 2.5 3.2 4.7
DN 48 1.4 — 1.6 1.9 2.3 2.9 3.6 5.4
DN 60 1.4 — 1.8 2.3 2.9 3.6 4.5 6.7
DN 63 — — 1.9 2.5 3.0 3.8 4.7 7.1
DN 75 1.5 — 2.2 2.9 3.6 4.5 5.6 8.4
DN 90 1.5 1.8 2.7 3.5 4.3 5.4 6.7 10.1
DN 110 1.9 2.2 3.2 4.2 5.3 6.6 8.1 12.3
DN 125 2.0 2.5 3.7 4.8 6.0 7.4 9.2 14.0
DN 140 2.2 2.8 4.1 5.4 6.7 8.3 10.3 15.7
DN 160 2.5 3.2 4.7 6.2 7.7 9.5 11.8 17.9
DN 200 3.2 3.9 5.9 7.7 9.6 11.9 14.7 —
DN 225 3.5 4.4 6.6 8.6 10.8 13.4 16.6 —
DN 250 3.9 4.9 7.3 9.6 11.9 14.8 18.4 —
DN 315 4.9 6.2 9.2 12.1 15.0 18.7 23.2 —
DN 400 - 800 — 7.8 - 19.6 11.7 - 23.3 15.3 - 30.6 19.1 - 30.0 — — —

Lưu ý kỹ thuật: Đối với các dự án yêu cầu kiểm định khắt khe về độ an toàn hệ thống cấp nước sạch đô thị, Tiền Phong cung cấp dòng ống thiết kế hệ số C = 2.0 theo Bảng Quy Cách Ống PVC-U ISO C=2.0.

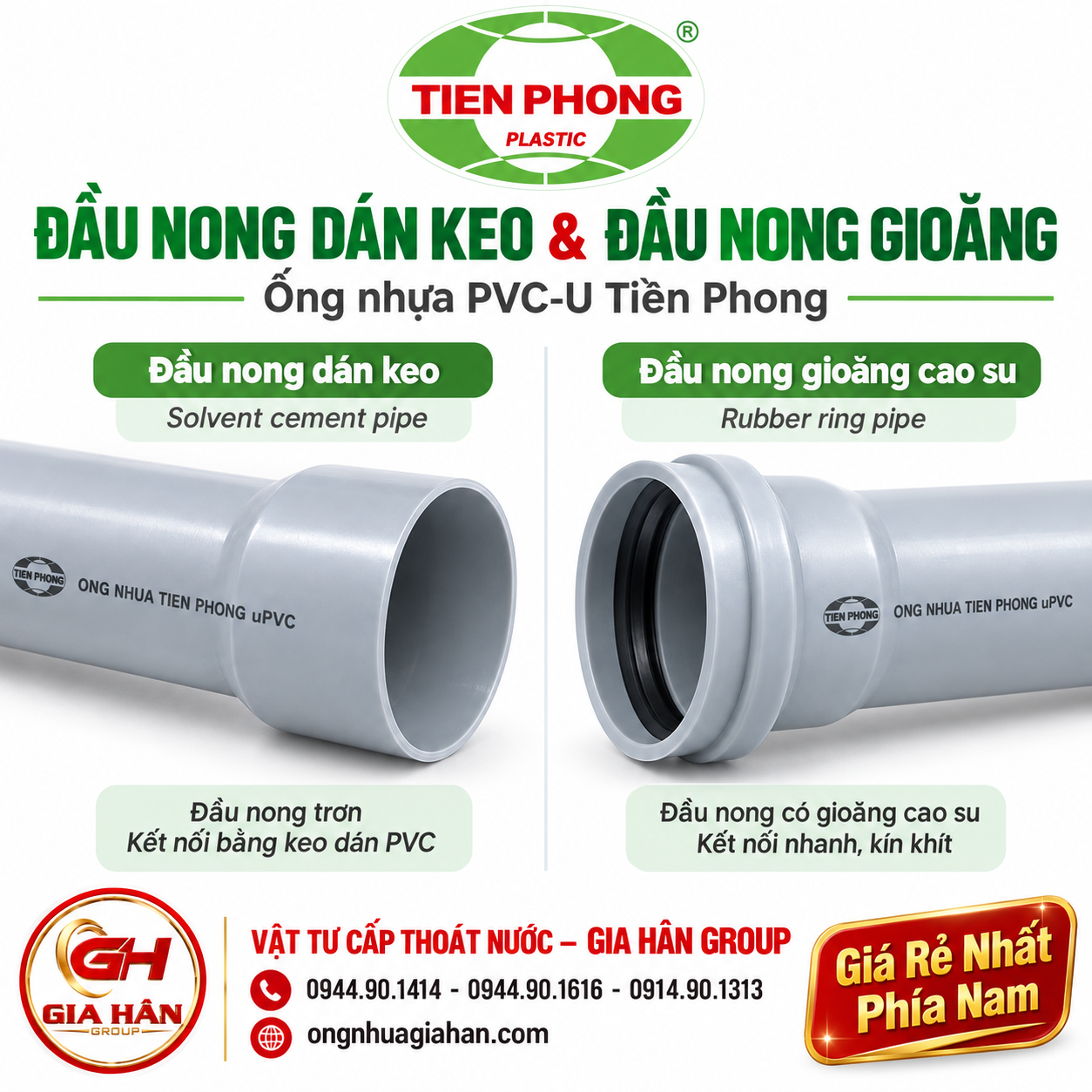

Đầu nong dán keo và đầu nong gioăng cao su ống nhựa PVC-U Tiền Phong

Chi tiết đầu nong trơn dán keo và nong gioăng cao su tích hợp của ống PVC-U Tiền Phong

3. Quy cách theo phương pháp đấu nối ống

3.1. Ống nong đầu trơn dán keo (Solvent Cement Joint)

  • Quy cách: Một đầu ống được gia nhiệt nong rộng sẵn (socket) để lồng trực tiếp đầu trơn của cây ống kế tiếp hoặc phụ kiện như Co 90 Độ PVC Tiền Phong hay Lơi 45 Độ PVC Tiền Phong.

  • Ứng dụng: Hệ thống đường ống cấp thoát nước tòa nhà, đường ống trục đứng và trục ngang có đường kính DN 21 - 250mm.

  • Yêu cầu kỹ thuật: Cần vát mép 15°, lau sạch cát bụi và quét keo phân bố đều trong vòng 30 giây để tránh làm cháy hoặc hỏng mối dán.

3.2. Ống nong đầu lắp gioăng cao su (Gasket Joint)

  • Quy cách: Đầu nong tích hợp rãnh chứa gioăng cao su tổng hợp chịu đàn hồi cao (EPDM/NBR).

  • Ứng dụng: Tuyến ống truyền tải ngầm ngoài trời, kích thước lớn từ DN 90mm đến DN 800mm.

  • Ưu điểm: Khả năng bù trừ chuyển vị nền đất, co giãn do nhiệt độ và rút ngắn đáng kể thời gian lắp đặt ngoài hiện trường. Trường hợp cần kết nối chuyển tiếp giữa ống PVC-U và tuyến ống gang, thép cũ, giải pháp an toàn nhất là kết hợp cùng Khớp Nối Mềm EE Gang.

4. Bảng giá tham khảo ống nhựa PVC-U Tiền Phong (Hệ Mét)

  • Mức giá niêm yết nhà máy cập nhật mới nhất cho các quy cách thông dụng trong xây dựng dân dụng & công nghiệp:
Tên sản phẩm quy cách Độ dày (mm) Áp lực (PN) Đơn giá chưa VAT (đ/m) Đơn giá thanh toán có VAT (đ/m)
Ống PVC-U D21 x 1.2 mm 1.2 PN10 8.600 9.288
Ống PVC-U D21 x 1.6 mm 1.6 PN16 11.300 12.204
Ống PVC-U D60 x 2.3 mm 2.3 PN8 43.900 47.412
Ống PVC-U D60 x 2.9 mm 2.9 PN10 53.100 57.348
Ống PVC-U D90 x 2.7 mm 2.7 PN6 68.400 73.872
Ống PVC-U D90 x 4.3 mm 4.3 PN10 111.400 120.312
Ống PVC-U D110 x 3.2 mm 3.2 PN6 100.300 108.324
Ống PVC-U D110 x 5.3 mm 5.3 PN10 168.100 181.548
Ống PVC-U D160 x 4.7 mm 4.7 PN6 207.800 224.424
Ống PVC-U D160 x 7.7 mm 7.7 PN10 341.000 368.280
  • (Đơn giá niêm yết xuất kho nhà máy, chính sách chiết khấu thực tế phụ thuộc vào quy mô từng dự án).

5. Kinh nghiệm thực chiến khi lựa chọn quy cách ống PVC Tiền Phong

  • Chọn đúng hệ quy chuẩn ống & phụ kiện: Tuyệt đối không lắp lẫn phụ kiện hệ Inch (BS) với ống hệ Mét (ISO), vì độ lệch đường kính danh nghĩa ngoài (OD) sẽ gây xì hở áp suất dù dùng nhiều keo dán.

  • Xác định áp suất làm việc liên tục: Không chọn áp lực ống đúng bằng áp lực đỉnh bơm. Nguyên tắc chuẩn M&E là áp suất danh nghĩa của ống (PN) phải lớn hơn áp suất làm việc tối đa của hệ thống ít nhất 25 – 30% để chịu được hiện tượng búa nước (Water Hammer).

  • Độ sâu chôn ống bảo vệ: Theo tiêu chuẩn lắp đặt Tiền Phong, ống đi ngầm qua đường không tải xe cần chôn sâu tối thiểu 300 mm; khu vực chịu tải giao thông thường xuyên yêu cầu chiều sâu từ 600 – 750 mm và đệm cát lèn chặt quanh thân ống.

6. Câu hỏi thường gặp

Ống PVC-U Tiền Phong 1 cây dài bao nhiêu mét?

  • Chiều dài quy chuẩn của một cây ống PVC-U Tiền Phong là 4 mét. Ngoài ra, nhà máy có nhận gia công theo chiều dài thiết kế (ví dụ 6 mét) cho các đơn hàng phục vụ công trình dự án lớn.

Ống PVC-U D90 và D110 Tiền Phong loại nào dùng cho thoát nước thải?

  • Đối với hệ thống thoát nước sinh hoạt trục đứng và thu gom sàn, quy cách được dùng nhiều nhất là D90 (độ dày 1.8 mm hoặc 2.7 mm) và D110 (độ dày 2.2 mm hoặc 3.2 mm) vì lưu lượng xả đạt chuẩn và tối ưu chi phí đầu tư.

Mua ống PVC-U Tiền Phong chính hãng chiết khấu tốt ở đâu?

  • Vật Tư Cấp Thoát Nước Gia Hân Group là nhà phân phối cấp 1 chính thức các dòng ống nhựa và phụ kiện Nhựa Tiền Phong tại khu vực phía Nam (TP. Hồ Chí Minh, Bình Dương, Đồng Nai và các tỉnh lân cận), cung cấp đầy đủ chứng chỉ chất lượng (CQ), hóa đơn VAT và chính sách giá chiết khấu cạnh tranh cho dự án.
