Ống HDPE 2 lớp gân sóng thường được kết nối bằng đầu nong và gioăng cao su, không hàn đối đầu như ống HDPE trơn chịu áp. Quy trình gồm vệ sinh đầu ống và đầu nong, lắp gioăng đúng vị trí, bôi trơn, căn đồng tâm, ép đầu ống vào bát nong và kiểm tra mối nối trước khi lấp rãnh.

• Ống HDPE 2 lớp hay ống HDPE gân sóng 2 vách có kết cấu mặt ngoài dạng gân chịu lực, mặt trong tương đối nhẵn, được sử dụng chủ yếu cho hệ thống thoát nước mưa, nước thải và hạ tầng kỹ thuật chôn ngầm.
• Khác với ống HDPE trơn chịu áp thường được nối bằng hàn đối đầu hoặc hàn điện trở, ống HDPE 2 lớp có thể sử dụng đầu nong – đầu trơn kết hợp gioăng cao su. Chất lượng của mối nối phụ thuộc nhiều vào vị trí gioăng, độ sạch của bề mặt và khả năng giữ hai đoạn ống đồng tâm trong quá trình lắp.

Cách nối ống HDPE 2 lớp như thế nào?

Để kết nối ống HDPE 2 lớp, trước tiên vệ sinh sạch đầu nong và đầu ống, sau đó lắp gioăng cao su vào khe quy định gần đầu ống. Bôi một lớp mỏng chất bôi trơn phù hợp lên gioăng và khu vực tiếp xúc, căn hai ống đồng tâm rồi dùng thiết bị thích hợp đẩy đầu có gioăng vào bát nong. Cuối cùng kiểm tra gioăng, độ thẳng tuyến và độ kín của mối nối.

1. Chuẩn bị trước khi lắp đặt ống HDPE 2 lớp

• Trước khi hạ ống xuống rãnh cần kiểm tra thân ống, đầu nong, các gân tại vị trí đặt gioăng và tình trạng gioăng cao su. Không sử dụng đoạn ống có đầu nong biến dạng, nứt hoặc bị đất cát bám sâu tại vùng làm kín.
• Đáy rãnh cần được xử lý tương đối phẳng, không để đá sắc hoặc vật cứng tì trực tiếp vào thành ống. Ống phải được hạ xuống bằng thiết bị phù hợp; với đường kính lớn không nên thả rơi hoặc kéo lê đầu nong trên nền công trường.

xem thêm:  Ống HDPE 2 Lớp Gân Sóng SN4, SN8 để đối chiếu quy cách trước khi thi công.

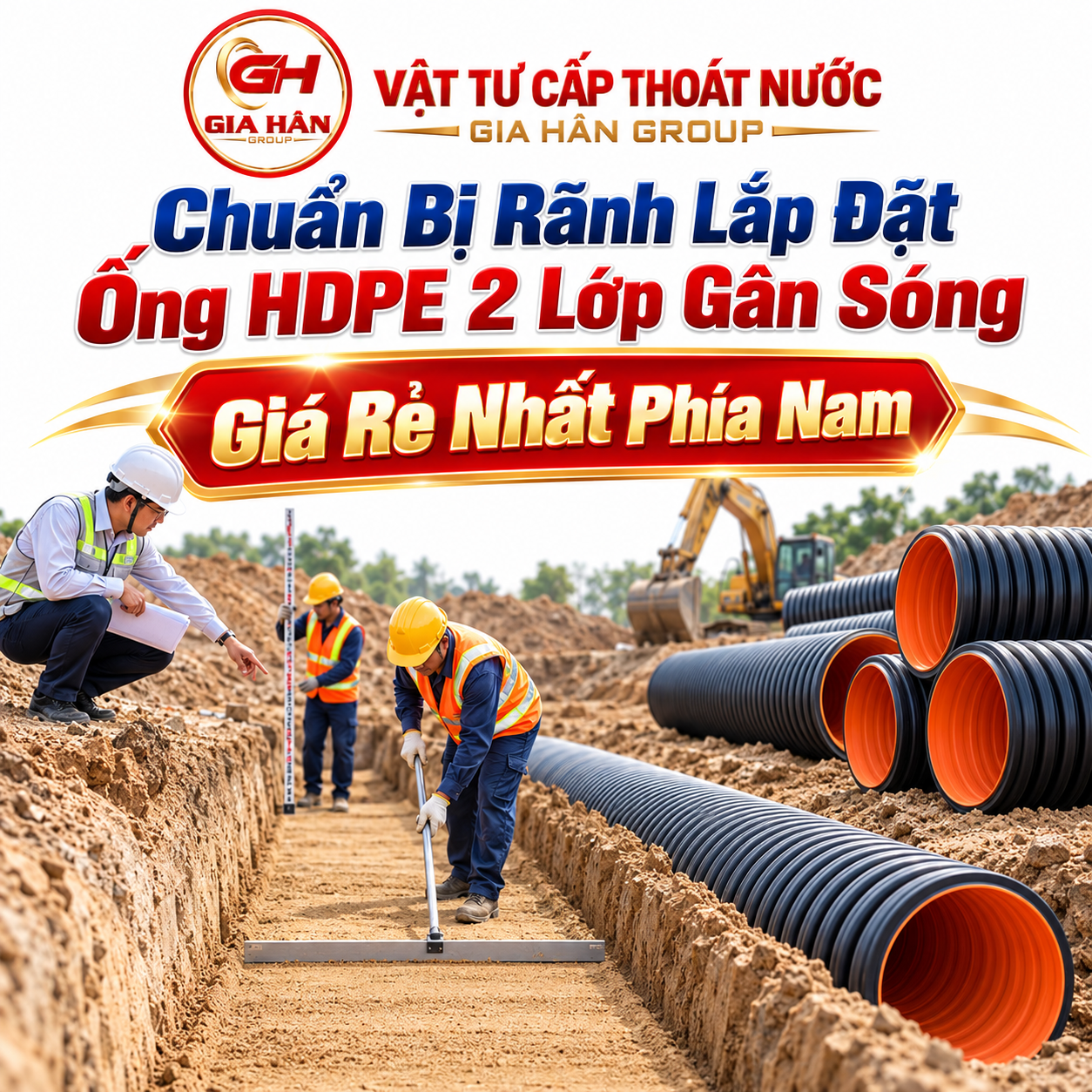

Kiểm tra nền rãnh, cao độ và tuyến ống trước khi tiến hành kết nối

2. Vệ sinh đầu nong và đầu nối

Dùng khăn sạch loại bỏ hoàn toàn đất, cát, bùn và dị vật ở:

• bề mặt trong của đầu nong;
• các khe gân tại đầu ống;
• bề mặt gioăng cao su.

Chỉ một lượng nhỏ cát mắc dưới gioăng cũng có thể làm gioăng bị xoắn, lệch hoặc làm tăng lực khi ép nối.

3. Lắp gioăng cao su đúng vị trí

Đây là bước quan trọng nhất của mối nối.

01 gioăng cao su được đặt tại khe giữa các gân gần đầu nối, vị trí giữa gân thứ nhất và thứ hai tính từ đầu ống.

Sau khi đặt gioăng:

1. Kiểm tra gioăng nằm đều quanh toàn bộ chu vi.
2. Không để gioăng bị xoắn hoặc lật mép.
3. Không kéo giãn cục bộ gioăng ở một phía.
4. Kiểm tra lại đúng khe trước khi bôi trơn.

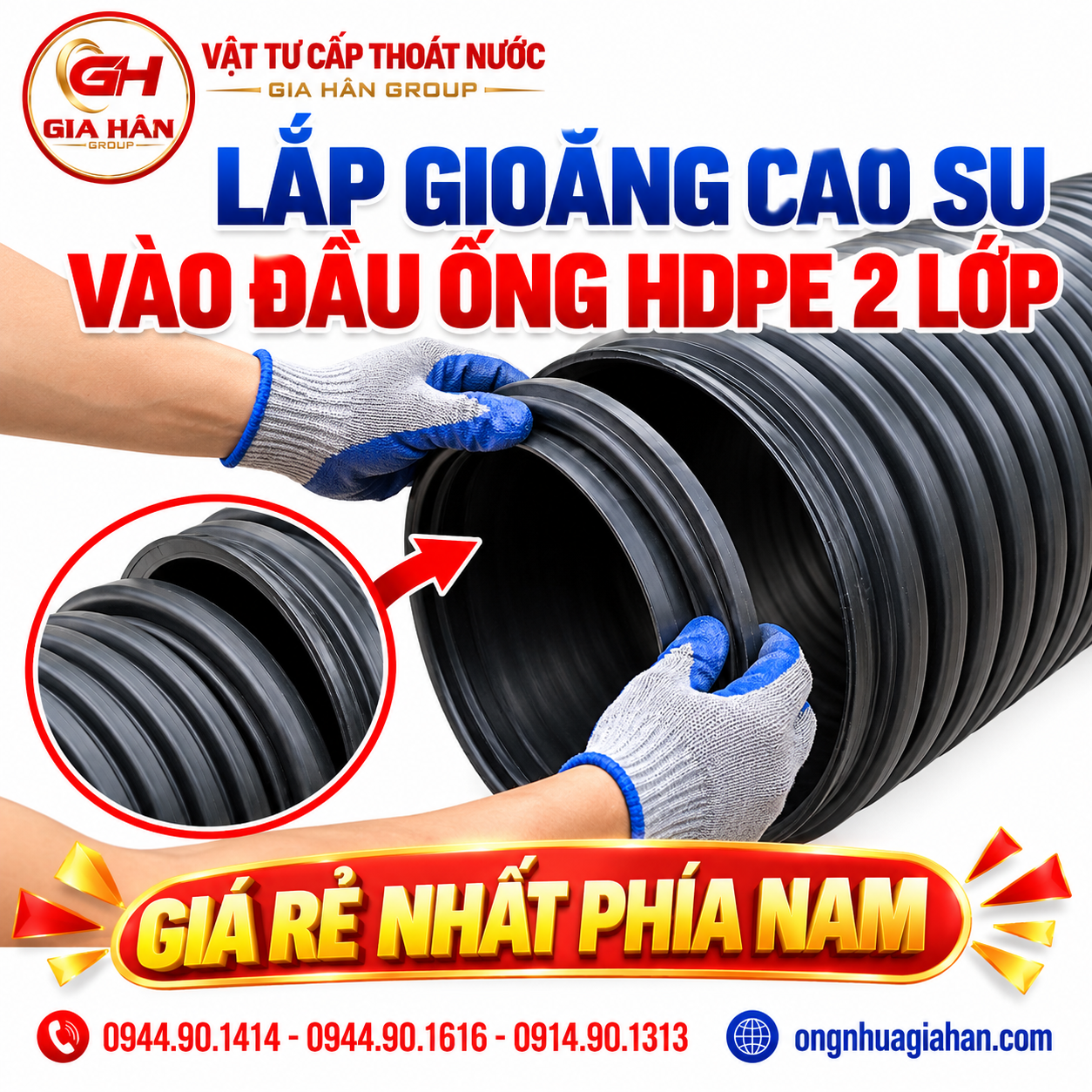

Gioăng cao su phải nằm đều trong khe gân và không bị xoắn trước khi đưa ống vào đầu nong

4. Bôi trơn gioăng và vùng lắp nối

• Sau khi gioăng được cố định đúng vị trí, phủ một lớp mỏng chất bôi trơn phù hợp theo hướng dẫn của nhà sản xuất lên bề mặt ngoài của gioăng và vùng gân tham gia mối nối.
• Mục đích của bôi trơn là giảm ma sát, giúp đầu ống đi vào bát nong đều hơn và hạn chế hiện tượng gioăng bị cuộn hoặc đẩy lệch khỏi vị trí.
• Không nên tùy tiện dùng hóa chất, dầu hoặc dung môi không xác định vì có thể không tương thích với vật liệu gioăng.

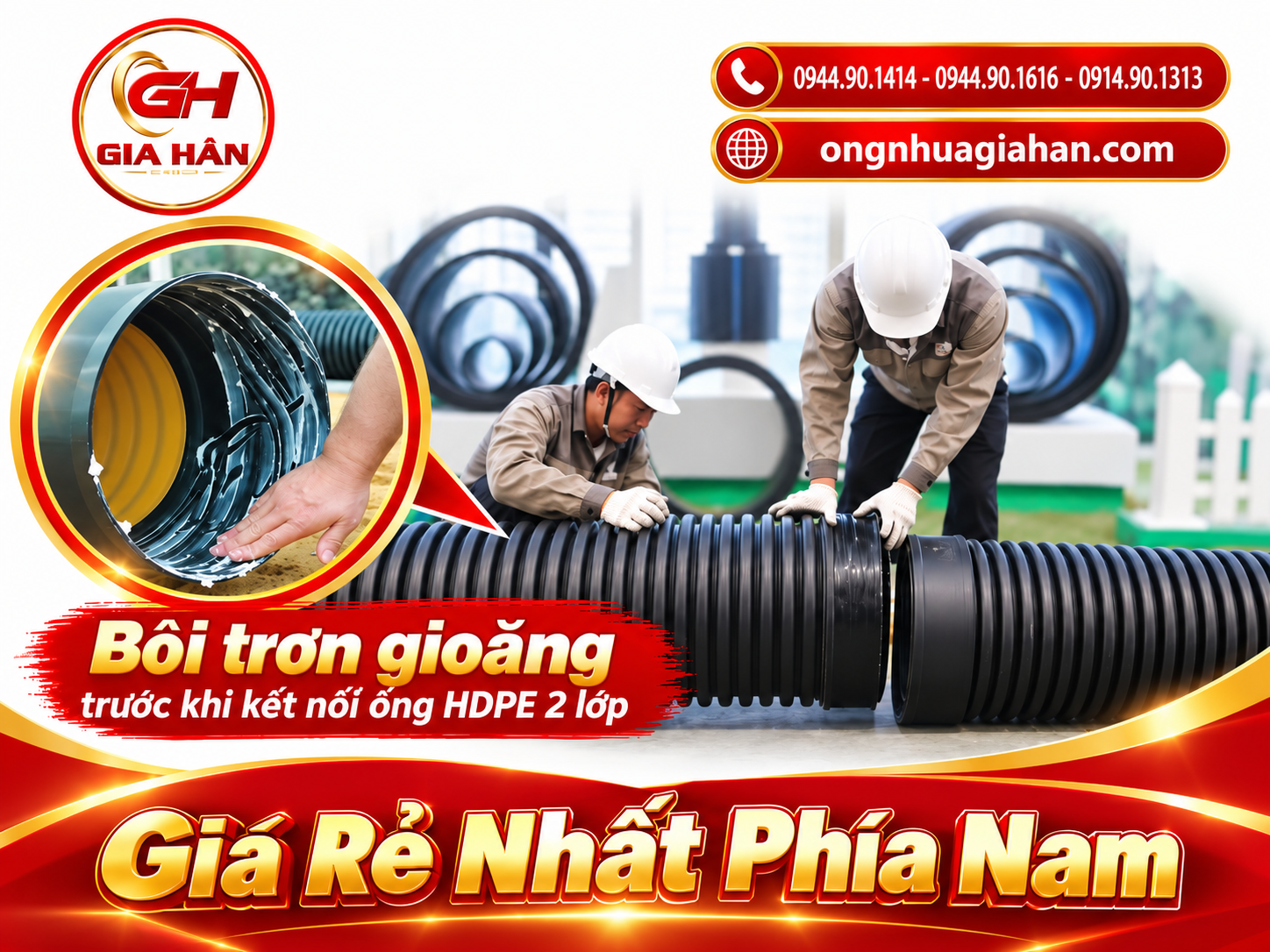

Bôi lớp chất bôi trơn mỏng và đều trên gioăng để giảm ma sát khi lắp vào đầu nong

5. Căn đồng tâm và ép ống vào đầu nong

• Đưa hai đoạn ống về cùng một trục. Không ép nối khi hai đầu ống đang lệch tâm hoặc tạo góc lớn, vì lực ép không đều có thể làm gioăng trượt khỏi khe.

Tiếp theo:

• Đầu trơn có gioăng → căn đồng tâm → đưa vào đầu nong → ép từ từ đến đúng vị trí thiết kế.

Đối với đường kính lớn, sử dụng thiết bị kéo/ép hoặc phương tiện thi công phù hợp. Không nên dùng gầu máy xúc tác động trực tiếp lên mép nhựa; nếu sử dụng thiết bị cơ giới phải kiểm soát lực và bảo vệ đầu ống.

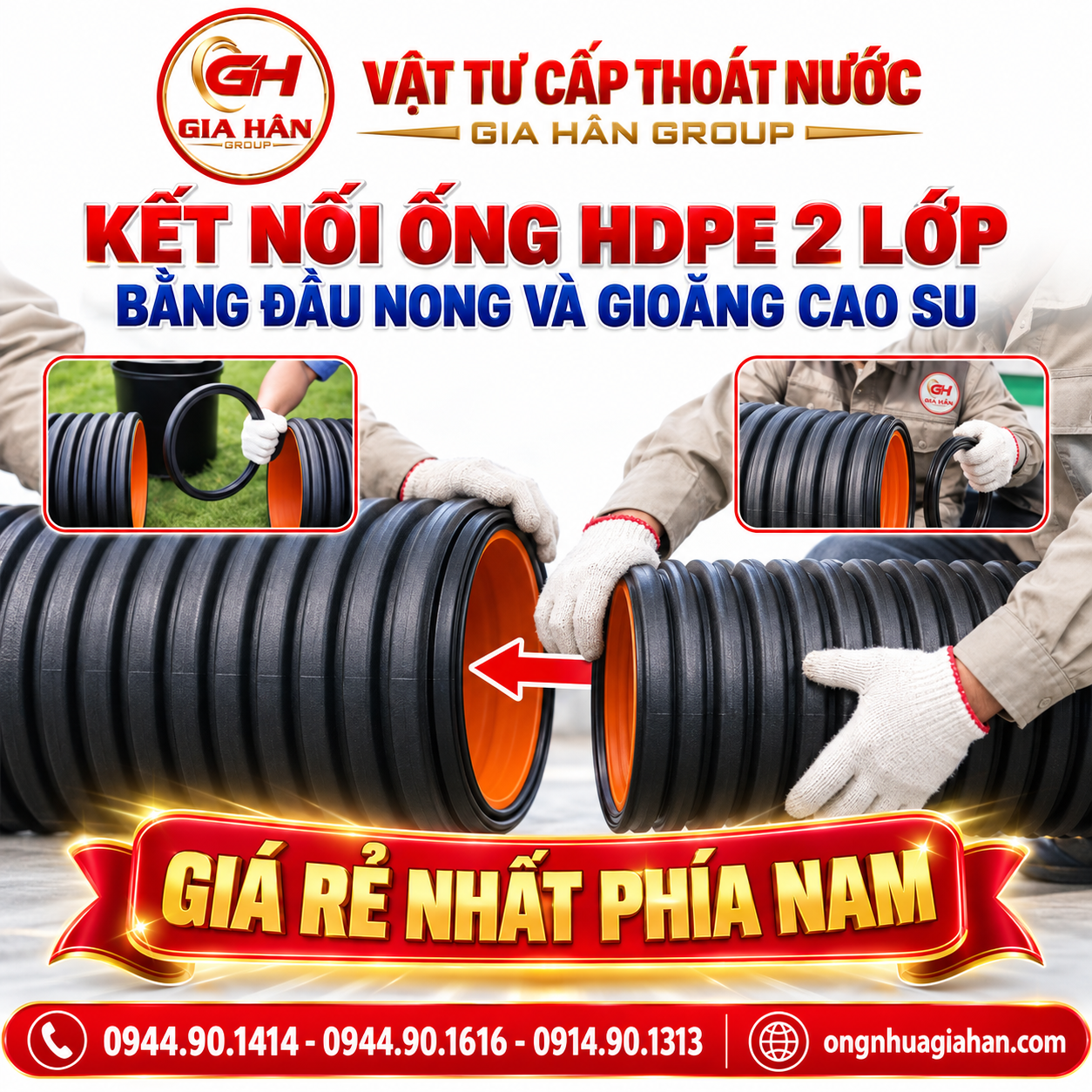

Hai đoạn ống cần được căn đồng tâm trước khi ép đầu có gioăng vào bát nong

6. Kiểm tra mối nối trước khi lấp rãnh

Sau khi lắp xong cần kiểm tra:

độ thẳng tuyến → độ sâu lắp nối → vị trí đầu nong → tình trạng gioăng → cao độ đáy ống.

• Sau đó mới tiến hành chèn vật liệu hai bên hông ống và lấp theo từng lớp.
• Đặc biệt với tuyến đặt dưới đường giao thông, độ sâu chôn, độ rộng rãnh, vật liệu lấp và mức độ đầm chặt phải căn cứ vào hồ sơ thiết kế, đường kính ống, tải trọng xe, điều kiện nền đất và hướng dẫn của nhà sản xuất; không nên chỉ dựa vào cấp SN để quyết định kết cấu chôn ống.
• Chiều sâu phủ tối thiểu khác nhau theo điều kiện tải, ví dụ 300 mm với khu vực không chịu tải xe, và lớn hơn ở khu vực có tải giao thông hoặc thiết bị xây dựng.

7. SN4 và SN8 có ảnh hưởng đến cách lắp đặt không?

• SN thể hiện độ cứng vòng của ống, không phải cấp áp lực PN:

Không nên hiểu đơn giản rằng “SN8 luôn tốt hơn”. Quy cách phù hợp phải được chọn theo tải trọng giao thông + chiều sâu chôn + điều kiện đất + vật liệu lấp + độ đầm chặt + thiết kế công trình.

8. Những lỗi thường gặp khi nối ống HDPE 2 lớp

• Các lỗi nên kiểm tra ngay tại công trường gồm lắp gioăng sai khe, gioăng bị xoắn, cát bám trong đầu nong, không bôi trơn, hai ống lệch tâm, ép nối quá mạnh, nền rãnh còn đá sắc và đầm lấp không đồng đều hai bên thành ống.

Trong đó, lỗi gioăng và lệch tâm thường chỉ phát hiện sau khi đã lấp rãnh nên tốt nhất phải nghiệm thu từng mối nối trước khi chuyển sang đoạn tiếp theo.

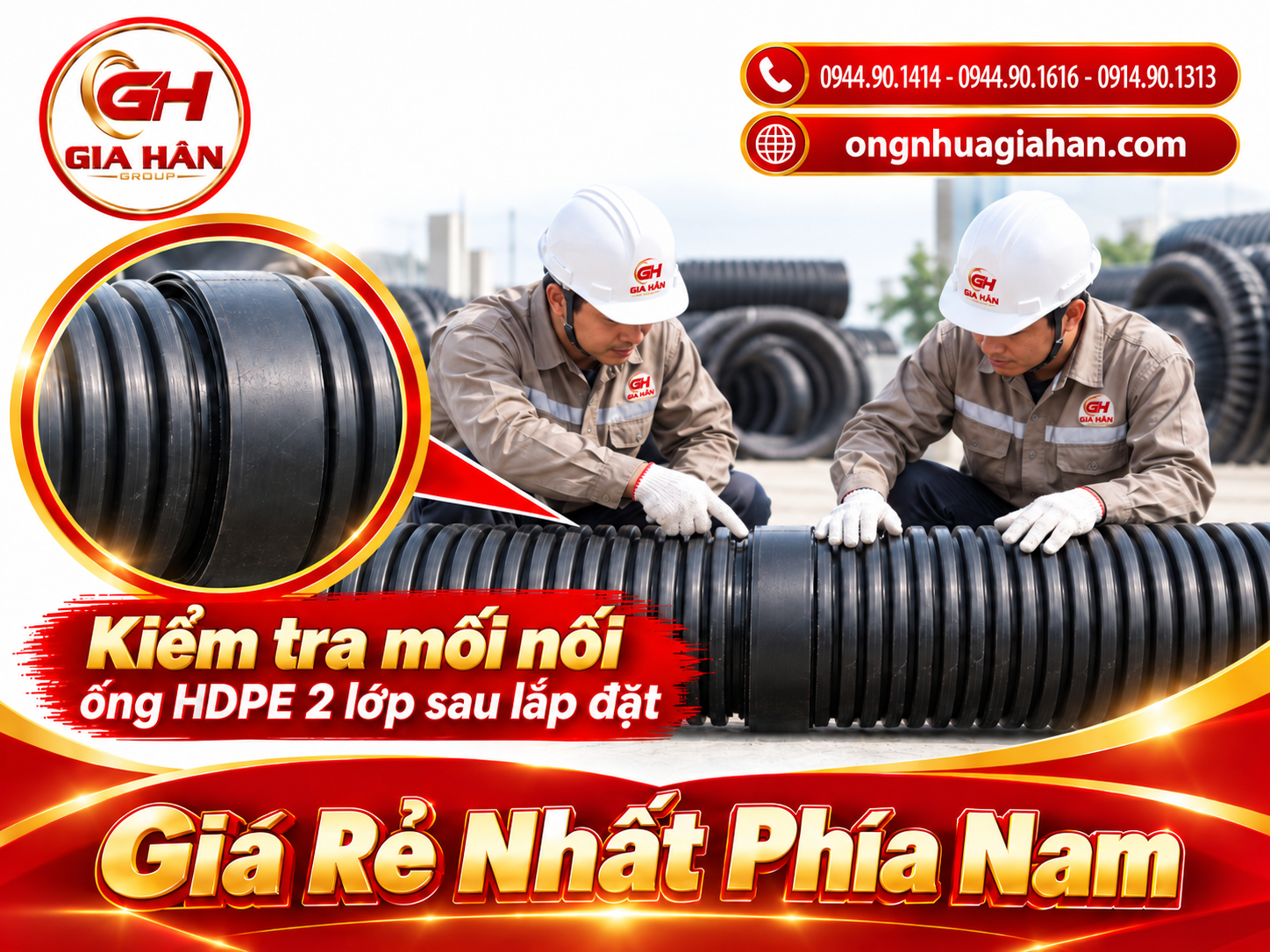

Kiểm tra độ đồng tâm, độ sâu lắp nối và cao độ tuyến ống trước khi lấp rãnh
