Van Cổng Đồng (Van Cửa Đồng)

1. Cấu tạo kỹ thuật & Nguyên lý làm việc của van cổng đồng ty chìm

Khác với các dòng van đường kính lớn dùng mặt bích trong hạ tầng công nghiệp, van cửa đồng dân dụng và cơ điện tòa nhà (M&E) chủ yếu áp dụng cơ chế ty chìm (Non-rising stem). Khi xoay tay quay vô lăng theo chiều kim đồng hồ hoặc ngược lại, trục ren quay tại chỗ để kéo cánh nêm chuyển động tịnh tiến mà không làm thay đổi chiều cao tổng thể của van, giúp tiết kiệm không gian lắp đặt trong hộp kỹ thuật (hộp gen).

• Thân van (Body): Đúc bằng đồng thau (Brass) hoặc đồng đỏ nguyên khối, chịu áp lực tĩnh và chống rỗ mọt bề mặt trong môi trường nước sinh hoạt.

• Đĩa van (Wedge Gate): Thiết kế dạng nêm bằng đồng thau hoặc bọc cao su chịu mài mòn, ăn khớp kín với gờ chặn để ngăn dòng rò rỉ.

• Trục ty van (Stem): Gia công từ thép hợp kim hoặc đồng cường lực tiện ren sắc nét, kết nối trực tiếp từ tay quay đến đĩa chặn.

• Gioăng đệm làm kín (Packing/Gasket): Gioăng PTFE (Teflon) hoặc cao su tổng hợp chịu nhiệt, chống xì nước tại cổ trục ty.

• Bộ phận truyền động: Tay quay vô lăng đúc bằng gang hoặc nhôm phủ sơn tĩnh điện epoxy màu đỏ hoặc xanh lá.

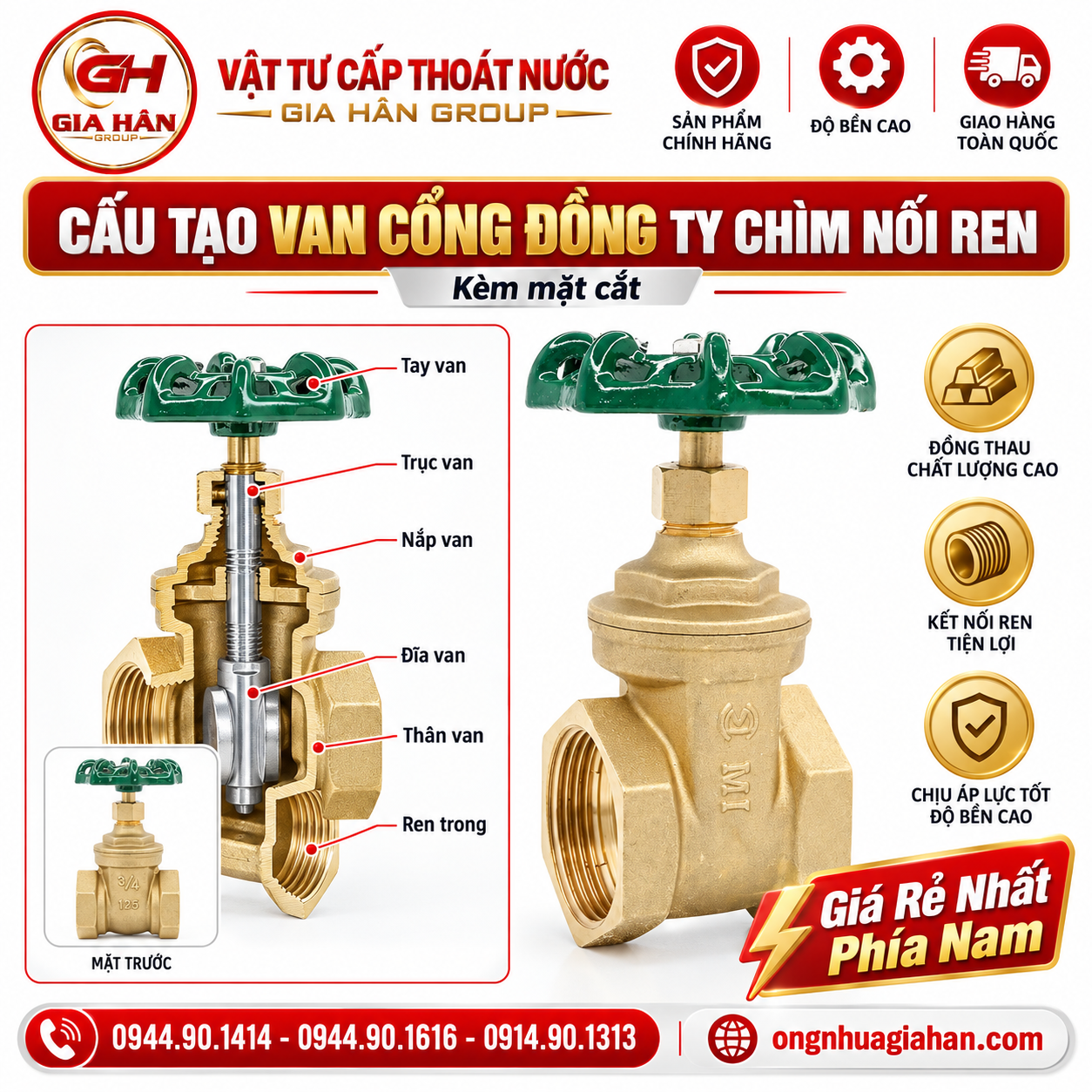

Sơ đồ mặt cắt kỹ thuật thể hiện các chi tiết cấu thành của van cửa đồng nối ren tiêu chuẩn PN16

2. Bảng quy cách & Thông số kỹ thuật tiêu chuẩn (DN15 – DN100)

• Khi thiết kế hoặc mua sắm vật tư thay thế, kỹ thuật viên cần đối chiếu giữa kích thước danh nghĩa (DN), hệ inch và đường kính ngoài tương thích của đường ống:

(Ghi chú: Đối với các đường ống từ DN65 đến DN100, nếu áp suất vận hành vượt quá 16 bar hoặc tuyến ống chịu rung giật cơ học từ trạm bơm, kỹ sư nên cân nhắc chuyển sang kết nối mặt bích hoặc dùng Van Cổng Gang trở lên để đảm bảo độ an toàn chịu lực).

3. Bảng giá van cổng đồng tham khảo mới nhất

• Đơn giá van đồng trên thị trường phụ thuộc vào tỷ trọng phôi đồng nguyên chất, thương hiệu sản xuất và chứng chỉ chất lượng (CO/CQ):

• Lưu ý: Đơn giá trên là giá vật tư tham khảo chưa bao gồm chiết khấu công trình và thuế VAT. Để nhận báo giá theo khối lượng dự toán (BOQ), quý khách có thể liên hệ phòng kinh doanh để nhận chiết khấu trực tiếp.

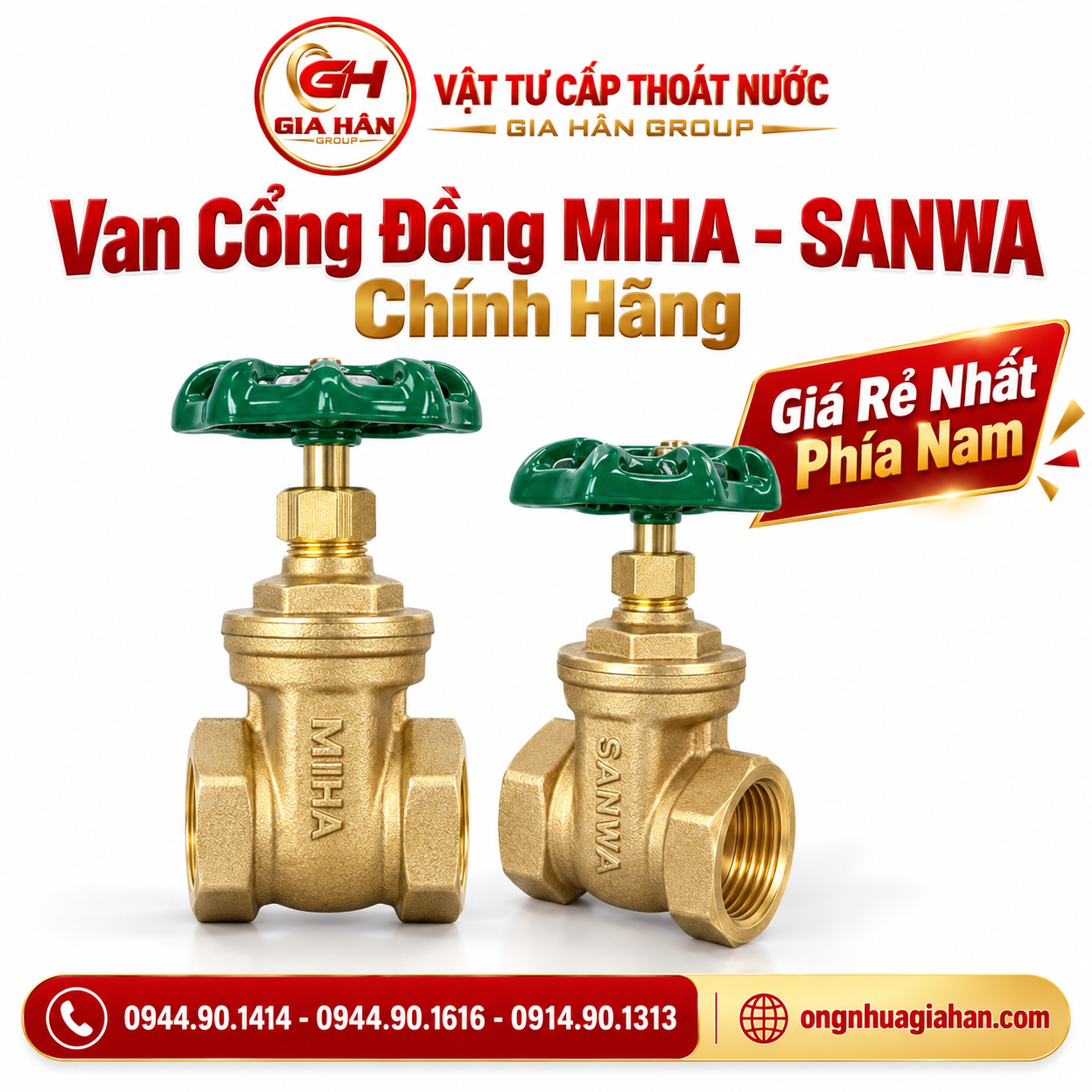

Các dòng van cổng đồng phổ biến trên thị trường: Miha (Minh Hòa - Việt Nam) và Sanwa (Thái Lan) tại kho phân phối

4. Phân biệt Van cổng đồng và Van bi đồng: Khi nào nên sử dụng?

Nhiều thợ điện nước thường phân vân giữa van cổng đồng và van bi đồng (tay gạt). Hai dòng van này có nguyên lý vận hành và điểm mạnh hoàn toàn khác biệt:

• Ưu điểm lớn nhất của van cổng: Khi mở hoàn toàn, cánh van được nâng thoát khỏi lòng ống, tiết diện dòng chảy đạt 100% (Full Bore), hạn chế tối đa hiện tượng tụt áp và giảm tổn thất năng lượng bơm. Dòng van này hoạt động đóng/mở từ từ qua nhiều vòng ren, giúp ngăn chặn hiện tượng búa nước gây vỡ ống.

• Hạn chế: Thao tác xoay vô lăng mất nhiều thời gian hơn van bi (chỉ cần gạt 90°). Do đó, van cổng phù hợp làm van chặn tổng ở đầu nguồn, van khóa phân tầng, hoặc vị trí ít phải đóng mở liên tục.

5. Hướng dẫn kỹ thuật lắp đặt đường ống chống rò rỉ

Tuân thủ đúng quy trình kỹ thuật tại chuyên mục hướng dẫn thi công lắp đặt sẽ giúp đường ống đạt tuổi thọ tối đa:

1. Tuyệt đối không dùng để điều tiết lưu lượng (tiết lưu): Cánh van chỉ được để ở 2 trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Nếu mở hé 30%–50%, dòng xoáy lưu chất tốc độ cao va đập liên tục sẽ gây xói mòn chân đĩa van và gờ làm kín, dẫn đến rò rỉ khi đóng kín.

2. Quấn băng tan (cao su non) chuẩn chiều ren: Quấn băng tan xuôi theo chiều kim đồng hồ từ 18–25 vòng tùy đường kính ren, siết lực vừa đủ bằng mỏ lết chuyên dụng. Tránh siết quá lực làm nứt thân ren đồng.

3. Đấu nối chuyển tiếp với ống nhựa nhiệt: Khi đấu nối van cửa ren vào hệ thống dẫn nước nóng sử dụng ống PPR Tiền Phong, cần sử dụng phụ kiện rắc co ren ngoài hoặc đầu nối ren đồng để thuận tiện tháo dỡ, bảo trì định kỳ mà không phải cắt phá đường ống.

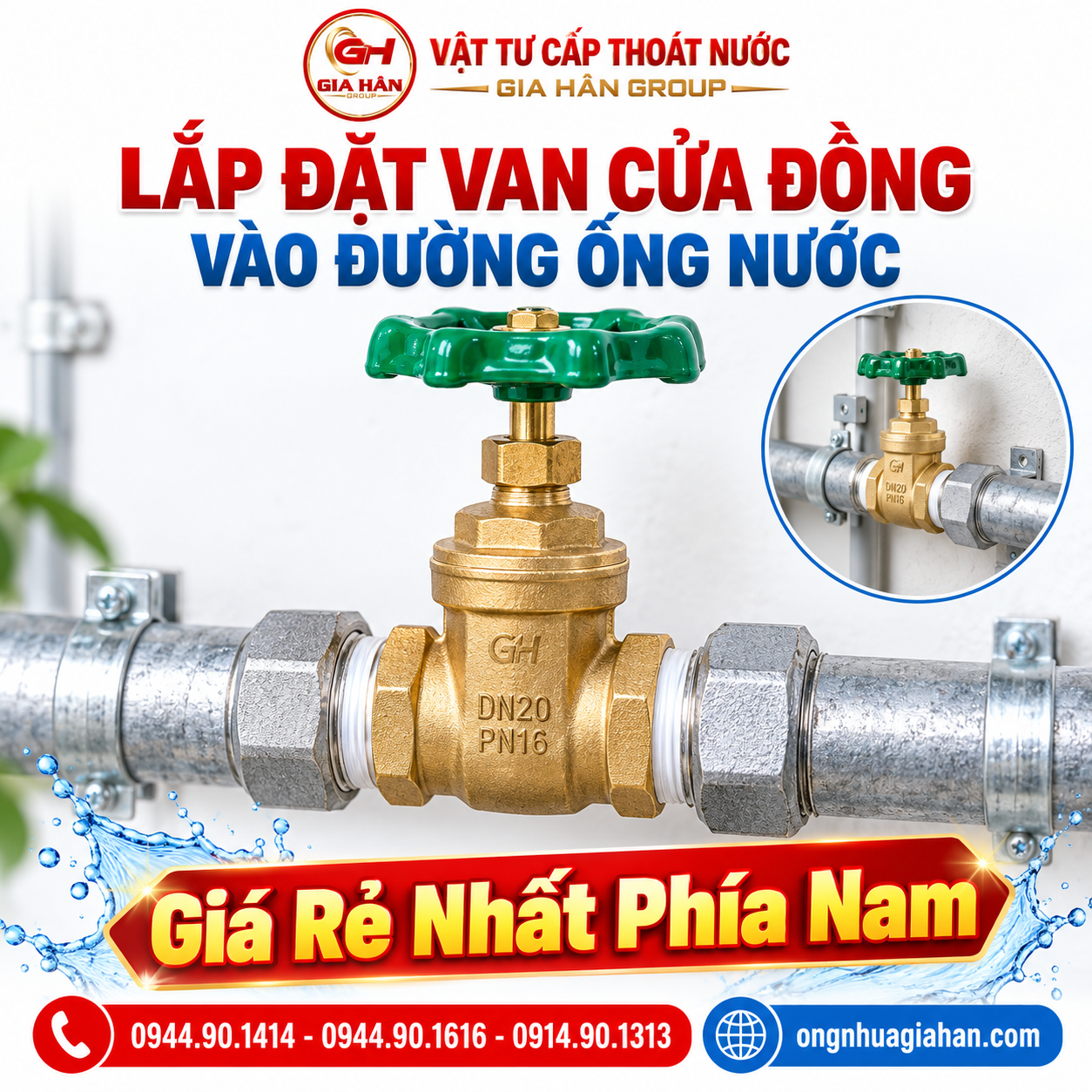

Lắp đặt van cổng đồng kết hợp rắc co chuyển tiếp giúp việc thay thế, bảo trì hệ thống diễn ra thuận tiện

6. Mua van cổng đồng chính hãng ở đâu tại TP. Hồ Chí Minh?

• Để tránh mua phải hàng giả, hàng gia công pha tạp chì hoặc hợp kim mạ mỏng dễ gãy cuống ren khi siết lực, khách hàng và nhà thầu nên lựa chọn đơn vị phân phối uy tín có đủ hóa đơn VAT và phiếu xuất xưởng.

Vật Tư Cấp Thoát Nước Gia Hân Group là tổng kho chuyên cung ứng đồng bộ vật tư ngành nước, van vòi công nghiệp, ống nhựa hạ tầng và phụ kiện chính hãng tại TP. Hồ Chí Minh và các tỉnh phía Nam.

• Địa chỉ giao dịch & kho hàng: 265 Đường Số 1, Phường Bình Hưng Hòa B, Quận Bình Tân, TP. Hồ Chí Minh.

• Hotline hỗ trợ dự án & nhận BOQ: 0944.90.1414 – 0944.90.1616 – 0914.90.1313

• Cam kết: Hàng chính hãng 100%, chiết khấu cạnh tranh theo khối lượng công trình, hỗ trợ giao hàng tận chân công trình.
