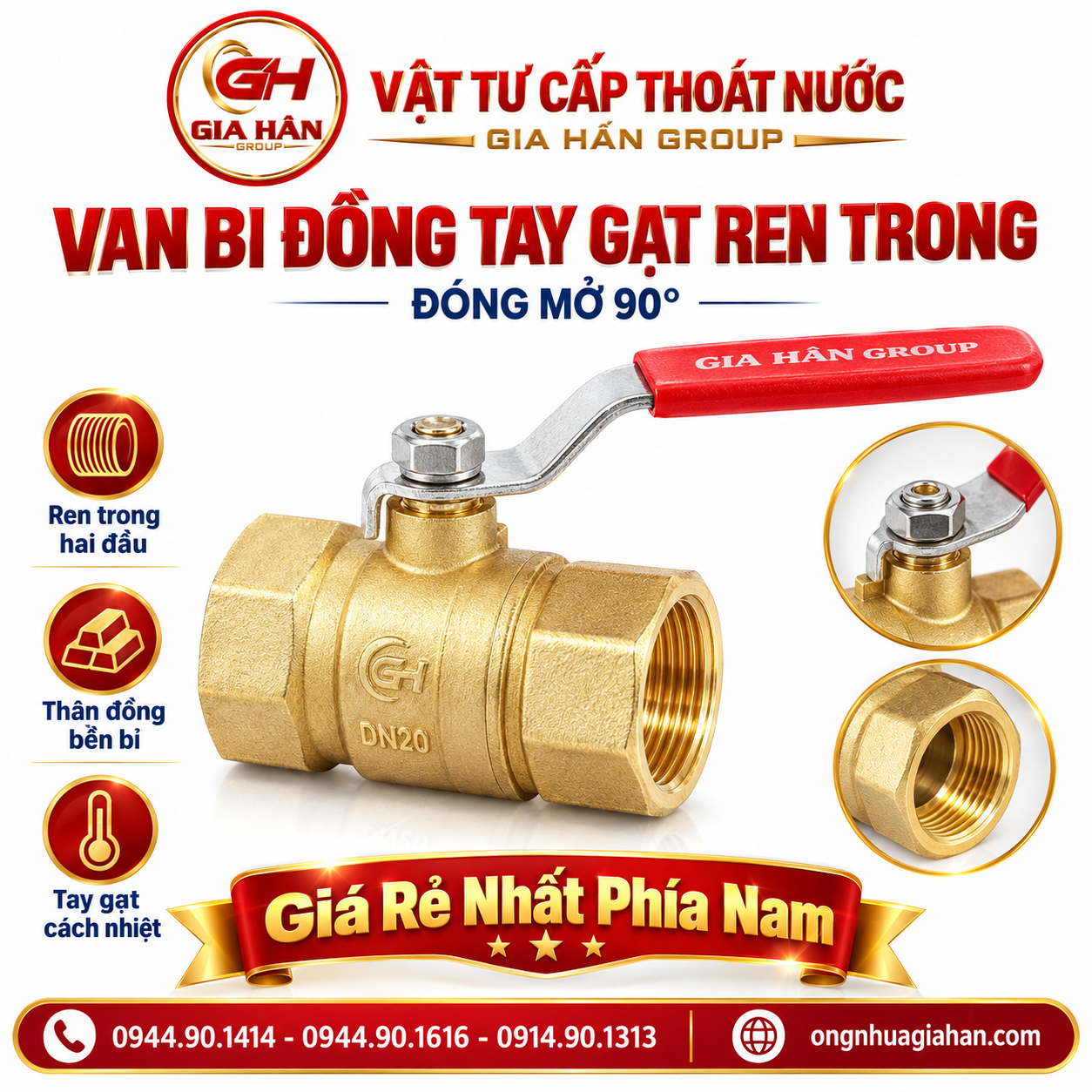

Van bi đồng tay gạt ren trong thân đồng mạ niken, tay gạt thép bọc nhựa cách nhiệt hỗ trợ thao tác nhanh

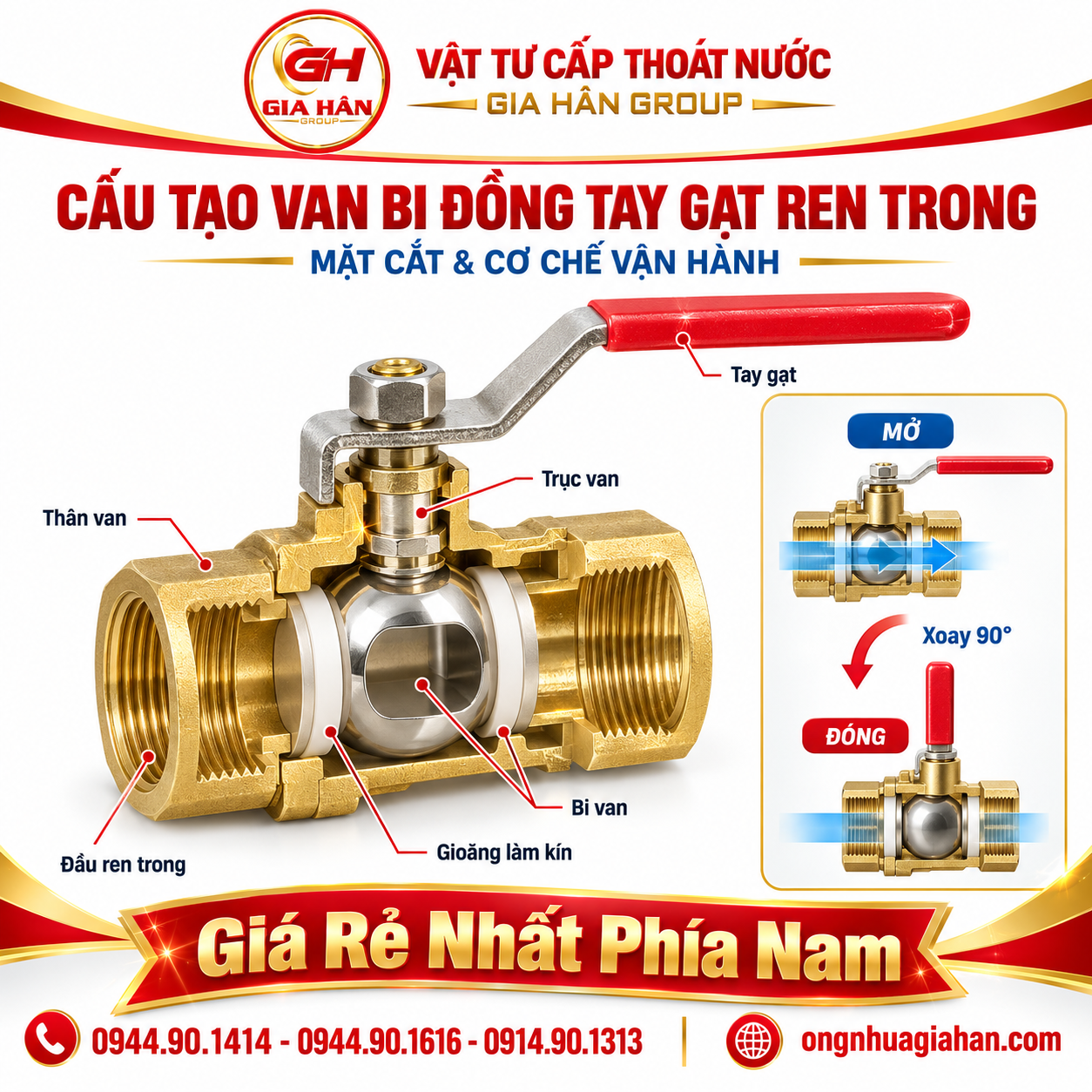

1. Cấu tạo và cơ chế vận hành van bi
Khác với các dòng van chuyển động tịnh tiến nhiều vòng xoay, van bi tay gạt được tối ưu cho thao tác xử lý sự cố nhanh và giảm áp lực cản trở dòng chảy.
Vật liệu chế tạo
-
Thân van (Body): Đồng thau tiêu chuẩn công nghiệp (thường mạ crom hoặc niken bên ngoài) nhằm hạn chế oxy hóa bề mặt, chống ăn mòn và tăng khả năng chịu va đập cơ học.
-
Bi van (Ball): Bi cầu bằng inox (SUS 304) hoặc đồng thau mạ crom bề mặt nhẵn bóng, giúp triệt tiêu ma sát và ngăn ngừa hiện tượng đóng cặn phèn/vôi sau thời gian dài sử dụng.
-
Gioăng đệm làm kín (Seat & Packing): 100% nhựa PTFE (Teflon) nguyên chất, có tính trơ hóa học, chịu nhiệt từ -10°C đến +120°C và đảm bảo độ kín khít tuyệt đối khi đóng hoàn toàn.
-
Trục & Tay gạt (Stem & Lever): Trục truyền động bằng đồng/inox kết hợp tay gạt thép mạ kẽm bọc nhựa cao su tổng hợp chống trượt, cách nhiệt tốt khi sử dụng cho đường ống nước nóng.
Nguyên lý đóng/mở của van bi
- Khi gạt tay đòn song song với trục ống dẫn, lỗ khoét của bi van thẳng hàng với lòng ống, cho phép chất lỏng lưu thông tối đa mà không gây sụt áp (Full Bore/Full Port). Khi gạt vuông góc 90°, bề mặt nhẵn của bi van áp chặt vào gioăng PTFE, chặn đứng dòng chảy lập tức.
2. Bảng quy cách & Bảng giá tham khảo (DN15 – DN100)
- Khi thiết kế hoặc thay thế, kỹ sư và thợ thi công cần đối chiếu kích thước danh nghĩa (DN), hệ inch và đường kính ngoài tương đương của các loại ống nhựa (uPVC, PPR, HDPE) để chọn bước ren chính xác:
| Kích cỡ danh nghĩa | Kích thước (Inch) | Đường kính ống ngoài tương đương | Áp lực danh định (PN) | Giá tham khảo (VNĐ/cái) |
| DN15 | 1/2" | Phi 21 mm | PN16 – PN25 | 45.000 – 85.000 |
| DN20 | 3/4" | Phi 27 mm | PN16 – PN25 | 65.000 – 125.000 |
| DN25 | 1" | Phi 34 mm | PN16 – PN25 | 110.000 – 195.000 |
| DN32 | 1-1/4" | Phi 42 mm | PN16 | 175.000 – 290.000 |
| DN40 | 1-1/2" | Phi 49 mm | PN16 | 230.000 – 380.000 |
| DN50 | 2" | Phi 60 mm | PN16 | 360.000 – 590.000 |
| DN65 – DN100 | 2-1/2" – 4" | Phi 75 – Phi 114 mm | PN10 – PN16 | Liên hệ báo giá dự án |
(Ghi chú: Đơn giá thực tế phụ thuộc vào thương hiệu như Minh Hòa, Sanwa, Arita, Kitz và khối lượng vật tư công trình).

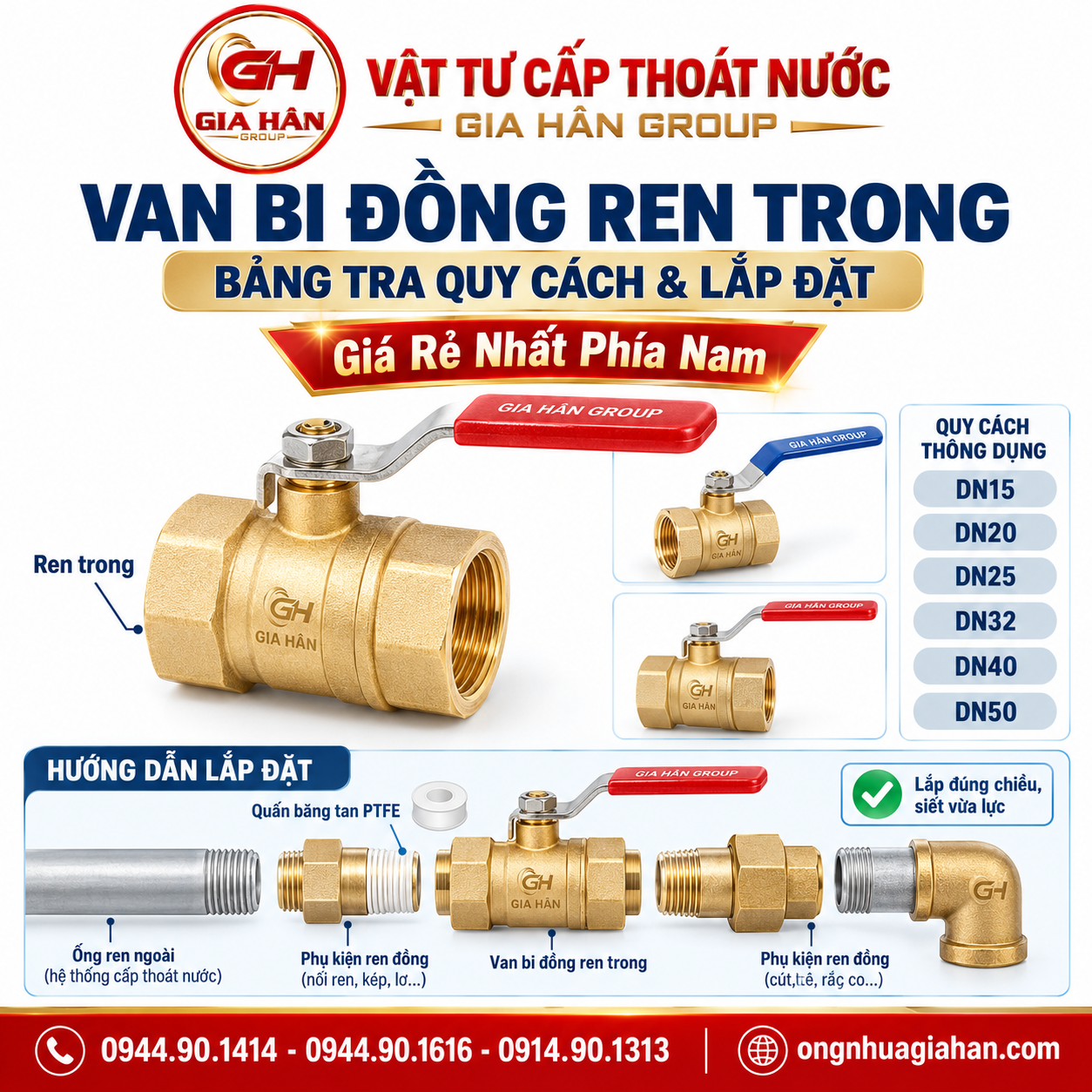

Hệ thống đấu nối chuẩn kỹ thuật giữa van bi ren trong và các phụ tùng ren đồng công trình.
3. Sơ đồ phối hợp thiết bị trên tuyến ống cấp nước
Để tuyến ống vận hành an toàn và bền bỉ, van bi đồng tay gạt ren trong không đứng độc lập mà luôn nằm trong cụm thiết bị cơ điện đồng bộ:
-
Kết nối đồng cấp vật liệu: Khi chuyển bậc đường kính hoặc nối vào thiết bị vệ sinh, van thường đi liền với các loại Phụ kiện ren đồng (kép ren, co ren, lơ thu) để tránh hiện tượng ăn mòn điện hóa do ghép sai kim loại.
-
Bảo vệ chống kẹt rác: Ngay trước các cụm van bi nhánh, nên bố trí một cụm Van y lọc đồng nhằm giữ lại cặn cát, xỉ hàn kim loại, ngăn dị vật chèn rách gioăng PTFE làm rò rỉ van.
-
Điều hướng và phân tầng áp lực: Ở các trục đứng tòa nhà hoặc vị trí cần đóng/mở êm ái tránh hiện tượng búa nước (water hammer), người ta có thể cân nhắc thay thế van bi bằng Van cổng đồng nối ren trong cho các tuyến chính.
-
Cụm bơm tăng áp đầu nguồn: Tại khoang hút và đẩy của máy bơm, đáy ống hút cần trang bị Rọ bơm đồng (Luppe) để mồi nước và lọc rác thô; đồng thời đầu xả của máy bơm phải lắp Van 1 chiều lá lật đồng trước van bi để triệt tiêu dòng chảy ngược làm hỏng cánh bơm.
4. Kinh nghiệm chọn mua & nghiệm thu công trình thực tế
-
Kiểm tra trọng lượng và thành vách ren: Van bi đồng chất lượng cao cầm chắc tay, độ dày thành ren đồng đều. Tránh các sản phẩm hợp kim kẽm pha tạp vì ren dễ nứt gãy khi dùng kìm mỏ quạ siết mạnh.
-
Độ êm của trục và tay gạt: Thao tác thử gạt 90° phải có lực cản vừa phải từ gioăng làm kín, không quá lỏng lẻo (dễ rò rỉ) và không kẹt rít (dấu hiệu bi lệch tâm hoặc lỗi tiện ren trục).
-
Độ tương thích bước ren: Kiểm tra tiêu chuẩn ren (phổ biến nhất tại Việt Nam là ren côn BSPT hoặc ren thẳng BSPP) để quấn băng tan (cao su non) vừa đủ, tránh quấn quá dày làm nứt đầu ren trong khi siết.
5. Mua Van Bi Đồng Tay Gạt Chính Hãng, Giá Tốt Tại Gia Hân Group
- Nếu quý khách hàng, nhà thầu cơ điện (M&E) hoặc đại lý đang tìm kiếm địa chỉ cung cấp van bi đồng tay gạt ren trong uy tín, sẵn hàng số lượng lớn và chính sách chiết khấu cạnh tranh, Vật Tư Cấp Thoát Nước Gia Hân Group là đối tác phân phối vật tư ngành nước hàng đầu tại khu vực phía Nam.
Tại sao nên chọn mua van bi đồng tại Gia Hân Group?
-
Cam kết 100% chính hãng – Đầy đủ giấy tờ: Cung cấp đa dạng các thương hiệu uy tín từ dân dụng đến dự án công nghiệp (Minh Hòa – Miha/MBV, Sanwa Thái Lan, Arita, Kitz...). Mọi đơn hàng xuất kho đều đi kèm hóa đơn VAT, chứng chỉ chất lượng (CQ) và xuất xứ (CO) phục vụ nghiệm thu công trình.
-
Tổng kho sẵn hàng số lượng lớn: Kho bãi quy chuẩn tại Quận Bình Tân (TP.HCM) luôn lưu trữ đầy đủ dải quy cách từ DN15 (phi 21) đến DN100 (phi 114), đáp ứng nhanh tiến độ cấp bách của các gói thầu hạ tầng và tòa nhà.
-
Chiết khấu cao cho nhà thầu & đại lý: Bảng giá cạnh tranh, áp dụng mức chiết khấu linh hoạt theo khối lượng đơn hàng dự án hoặc đơn hàng định kỳ của thầu thợ.
-
Giao hàng thần tốc: Đội ngũ giao vận linh hoạt hỗ trợ giao nhanh nội thành TP.HCM (Bình Tân, Tân Phú, Bình Chánh, Quận 12...) và kết nối các chành xe gửi hàng về các tỉnh miền Tây, Đông Nam Bộ, Tây Nguyên trong ngày.
-
Tư vấn giải pháp kỹ thuật đồng bộ: Không chỉ bán van lẻ, kỹ thuật viên tại Gia Hân hỗ trợ bóc tách khối lượng trọn gói bao gồm ống nhựa (uPVC, HDPE, PPR), phụ kiện ren đồng, van y lọc, van cổng và rọ bơm đồng bộ.
Thông tin liên hệ & Hỗ trợ kỹ thuật
CÔNG TY TNHH GIA HÂN GROUP
Kho hàng: 265, Đường số 1, P. Bình Hưng Hòa B, Q. Bình Tân, TP. HCM.
Văn phòng: 182/13/44 Hồ Văn Long, KP1, P. Bình Hưng Hòa B, Q. Bình Tân, TP. HCM.
Website: ongnhuagiahan.com
Dịch vụ: Phân phối sỉ lẻ ống nhựa uPVC/HDPE/PPR & Van vòi, phụ kiện đồng chính hãng cho công trình dân dụng, công nghiệp.
Hotline/Zalo: 0944.90.1414 – 0944.90.1616 – 09414.90.1313
6. Câu hỏi thường gặp
Van bi đồng tay gạt có dùng để điều tiết lưu lượng (mở một nửa) được không?
- Không nên. Van bi được thiết kế chuyên dụng cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Việc mở hé bi van sẽ khiến áp lực dòng chảy cục bộ xói mòn mép gioăng PTFE, dẫn đến hở van khi cần khóa kín sau này.
Tại sao nên dùng van bi đồng thay cho van bi nhựa uPVC trong nhà dân dụng?
- Đồng thau có khả năng chịu áp lực cao (lên tới 16 - 25 bar), chịu va đập cơ học tốt, không bị giòn gãy theo thời gian dưới tác động của nhiệt độ hoặc ánh sáng mặt trời như nhựa thông thường.
