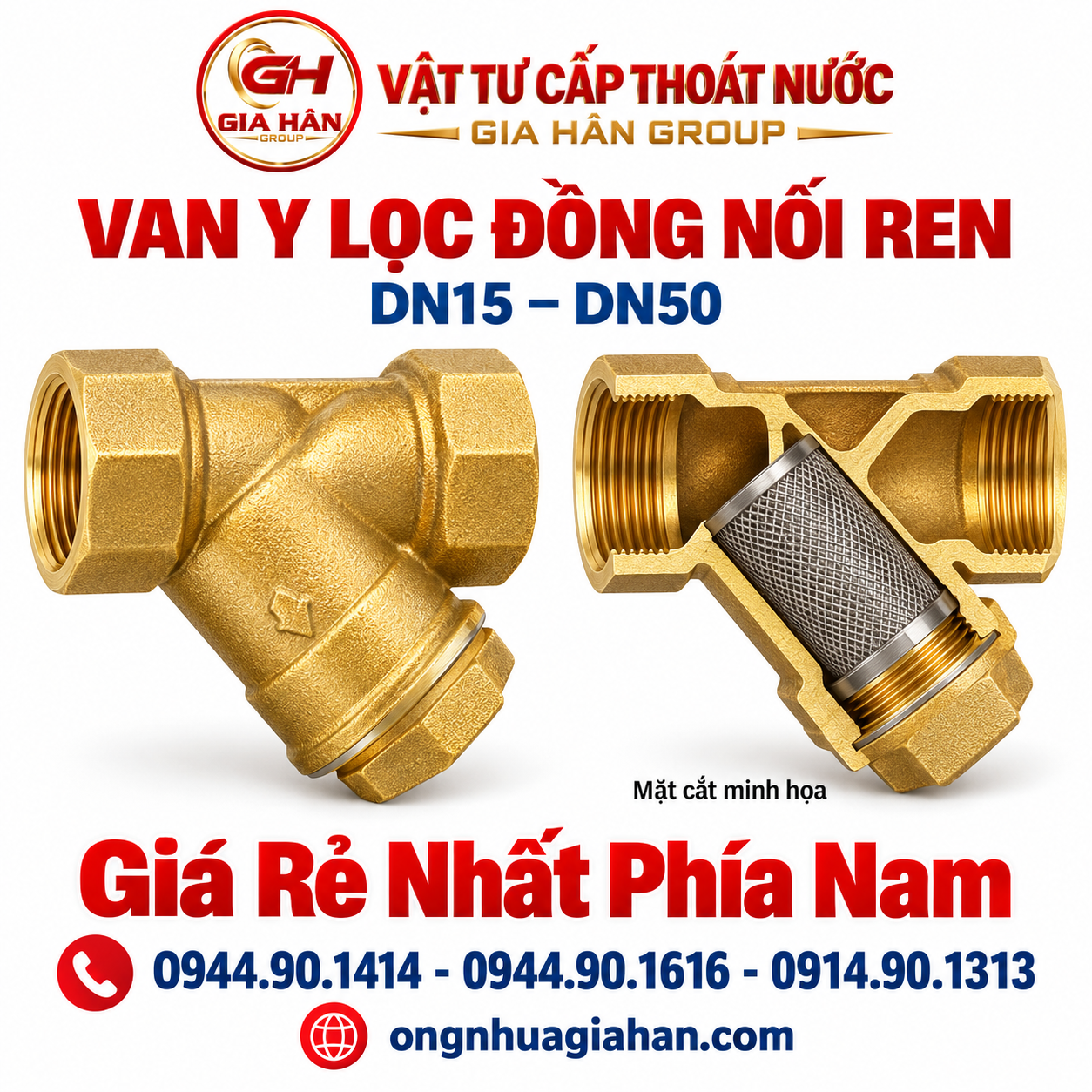

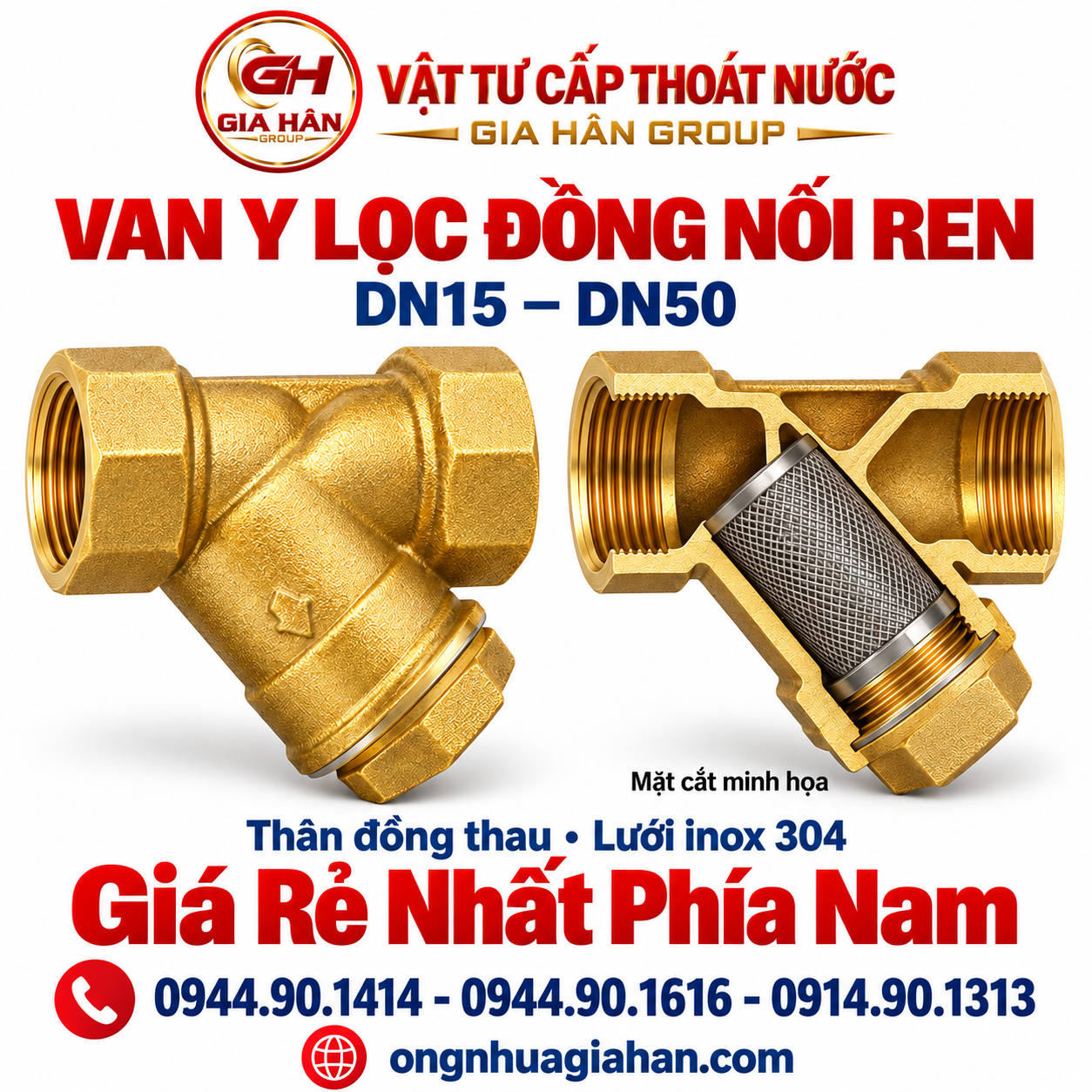

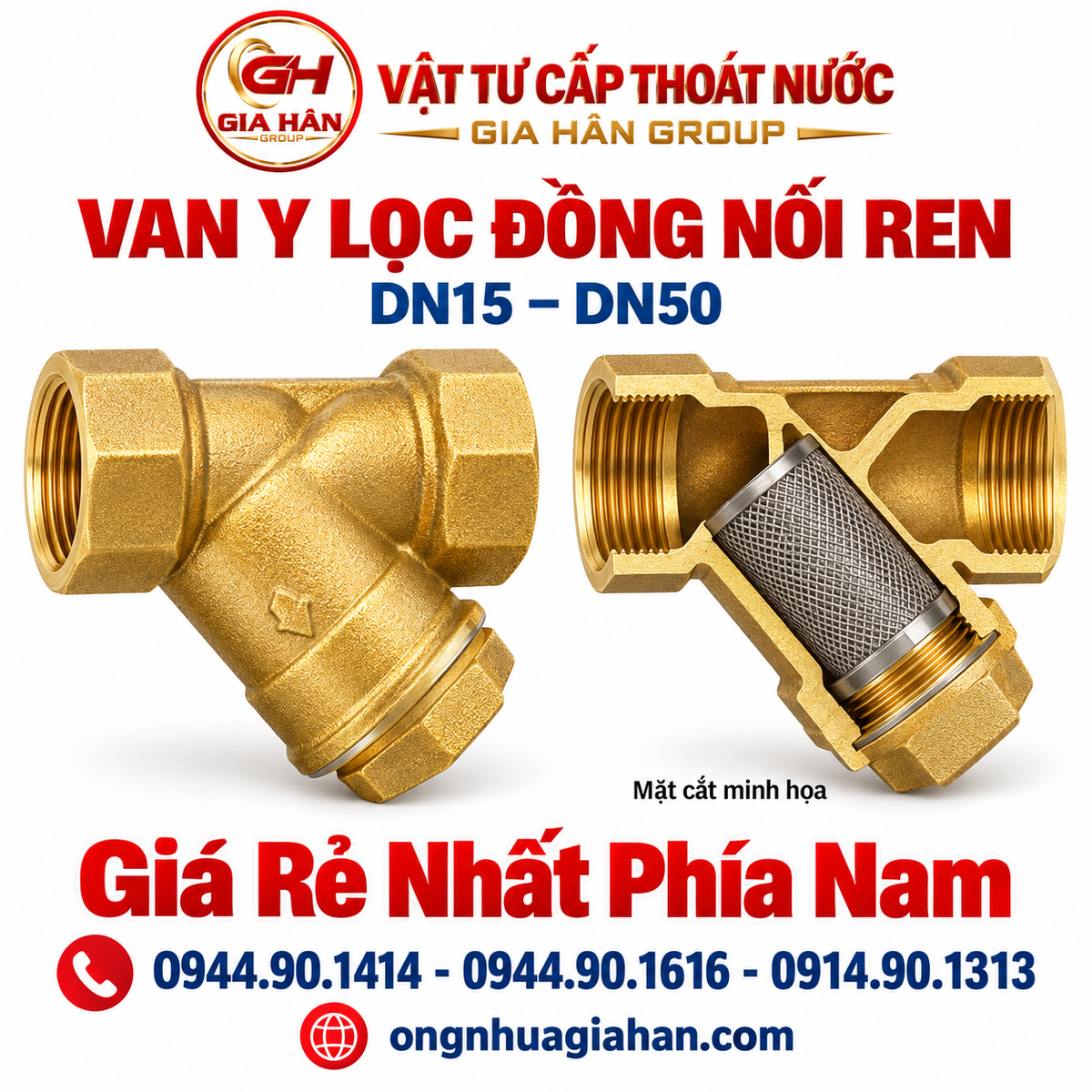

Cấu trúc thực tế van Y lọc đồng nối ren chuyên dùng cho hệ thống cấp nước sạch dân dụng và công nghiệp
1. Cấu tạo kỹ thuật và nguyên lý tách cặn thủy lực
- Thiết kế hình chữ Y tạo ra một khoang lắng tĩnh độc lập với trục dòng chảy chính. Khi lưu chất đi qua thân van, dòng nước chuyển hướng nhẹ vào lòng lưới lọc hình trụ đặt nghiêng. Các hạt cặn có kích thước lớn hơn mắt lưới bị chặn lại và lắng xuống đáy bầu lọc, phần nước sạch tiếp tục lưu thông qua vách lưới thoát ra cửa sau.
Van Y lọc đồng tiêu chuẩn kỹ thuật gồm 4 bộ phận chính:
-
Thân van (Body): Đúc bằng đồng thau (Brass CuZn) nguyên khối theo tiêu chuẩn công nghiệp, chịu va đập cơ học và áp suất thủy lực lớn mà không nứt vỡ.
-
Lưới lọc (Filter Screen): Sử dụng Inox SUS 304 (hoặc SUS 316) dạng đục lỗ hoặc đan mắt lưới vi mô, kháng oxy hóa tuyệt đối trong môi trường nước sinh hoạt và nước nóng.
-
Nắp xả đáy (Bonnet/Cap): Kết nối ren đồng bộ với thân van, có giác mở cờ-lê giúp kỹ thuật viên tháo lưới súc rửa nhanh mà không phải cắt ống.
-
Gioăng làm kín (Gasket): Gioăng phẳng bằng vật liệu Teflon (PTFE) hoặc cao su NBR chịu nhiệt, ngăn ngừa rò rỉ tại khớp nắp van.
Trong các cụm van nhánh kỹ thuật, Y lọc đồng thường được kết hợp trực tiếp cùng [Van Cổng Đồng (Van Cửa Đồng)] để tạo thành module khóa chặn và lọc cặn khép kín trước thiết bị đo.
2. Bảng thông số quy cách và đơn giá tham khảo (DN15 – DN50)
- Dưới đây là thông số kích thước danh nghĩa và khoảng giá tham khảo của các dòng van lọc chữ Y đồng phổ biến (như dòng cao cấp MIHA PN16 và dòng dân dụng MBV PN10):
| Kích cỡ danh định (Size) | Đường kính ống danh định | Kích thước ren (Inch) | Áp suất danh định (PN) | Giá tham khảo dòng MIHA (VNĐ) | Giá tham khảo dòng MBV (VNĐ) |
| DN15 | Ø21 mm | 1/2" | PN16 (16 bar) | 80.000 – 95.000 | 55.000 – 68.000 |
| DN20 | Ø27 mm | 3/4" | PN16 (16 bar) | 135.000 – 160.000 | 85.000 – 105.000 |
| DN25 | Ø34 mm | 1" | PN16 (16 bar) | 195.000 – 235.000 | 125.000 – 150.000 |
| DN32 | Ø42 mm | 1.1/4" | PN16 (16 bar) | 320.000 – 380.000 | 210.000 – 250.000 |
| DN40 | Ø49 mm | 1.1/2" | PN16 (16 bar) | 430.000 – 510.000 | 280.000 – 330.000 |
| DN50 | Ø60 mm | 2" | PN16 (16 bar) | 650.000 – 780.000 | 430.000 – 520.000 |
(Lưu ý: Đơn giá thực tế có thể dao động theo từng thời điểm biến động của giá kim loại đồng và chính sách chiết khấu khối lượng của từng dự án).

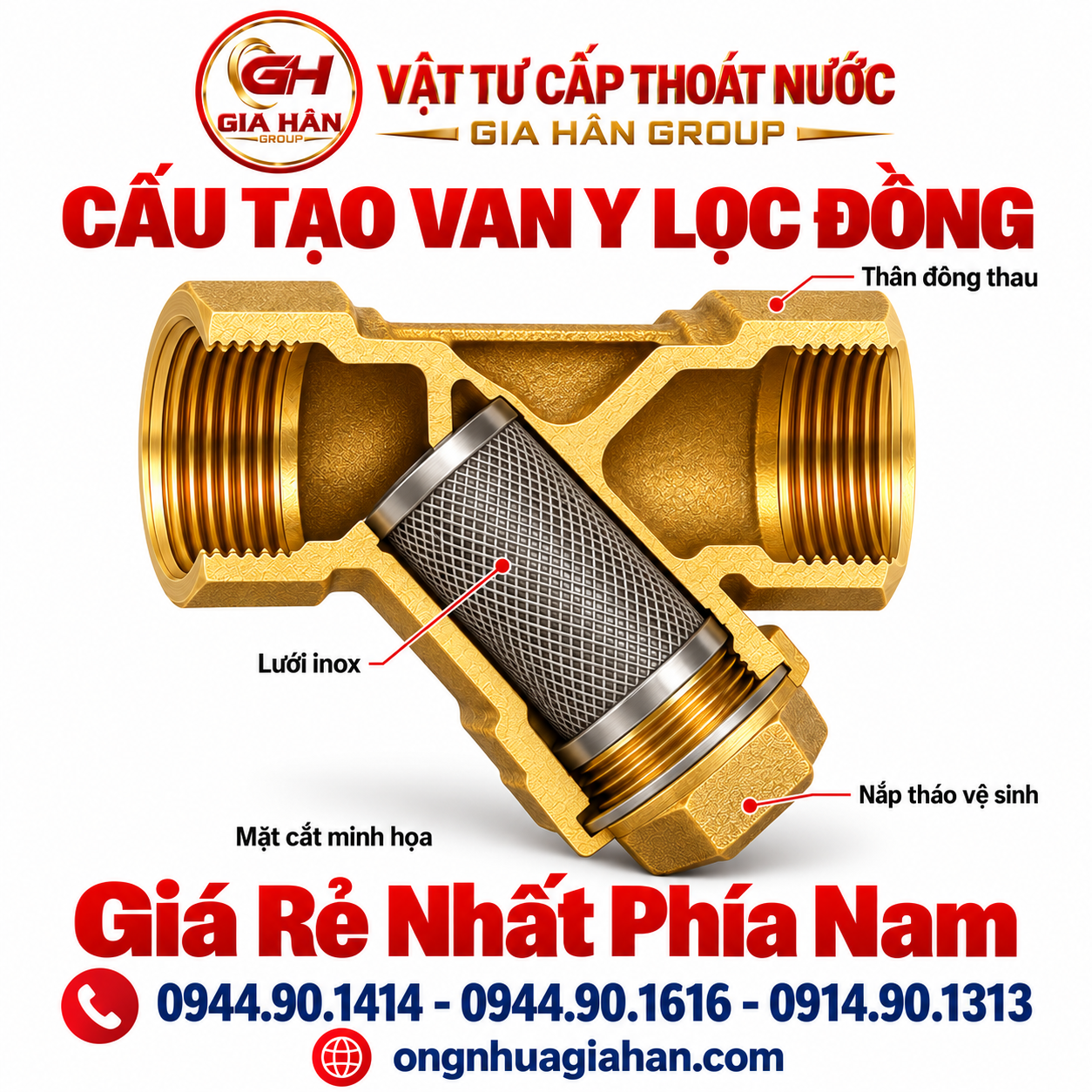

Mặt cắt cấu tạo chi tiết bên trong của van lọc chữ Y đồng, thể hiện góc nghiêng thoát cặn và nắp ren tháo rời
3. Ứng dụng thực tế trong hệ thống đường ống
Nhờ độ bền cơ học cao và tính năng chống ăn mòn của hợp kim đồng, van Y lọc đồng là lựa chọn bắt buộc trong nhiều vị trí trọng yếu:
-
Đầu vào cụm đồng hồ nước gia đình & chung cư: Ngăn xỉ hàn, cát thô từ mạng lưới cấp nước ngoài đường làm kẹt cánh quạt tuabin đồng hồ.
-
Tuyến ống nước nóng năng lượng mặt trời / PPR: Tương thích hoàn toàn với hệ thống chịu nhiệt khi kết nối cùng tuyến [Ống PP-R Tiền Phong], chịu được dải nhiệt lên đến 95°C – 100°C liên tục.
-
Hệ thống cấp nước lạnh dân dụng uPVC: Dễ dàng kết nối chuyển bậc ren với các đường ống nhánh [Ống PVC-U D21 Tiền Phong] qua phụ kiện măng sông ren hoặc đầu nối ren ngoài.
-
Trước đầu hút máy bơm tăng áp: Giữ rác bảo vệ cánh bơm không bị cào xước, gãy mẻ. Đối với các tuyến ống chính lớn hơn ở phòng kỹ thuật trung tâm, hệ thống thường sử dụng [Khớp Nối Mềm EE Gang] để chống rung chấn kết hợp van lọc rác công nghiệp.
4. Kinh nghiệm lắp đặt thực chiến & các lỗi kỹ thuật thường gặp
Để thiết bị phát huy tối đa hiệu quả lọc và không gây tụt áp đường ống, kỹ thuật viên cần tuân thủ các quy tắc lắp đặt thực tế sau:
-
Chiều dòng chảy bắt buộc: Luôn quan sát mũi tên đúc nổi trên thân van. Chiều dòng nước chảy vào phải đi từ phía đáy chữ Y và thoát ra ở nhánh thẳng. Lắp ngược chiều sẽ khiến lưới lọc không gom được rác mà còn gây tắc nghẽn cục bộ.
-
Hướng bầu lọc (Khoang chứa cặn):
-
Khi lắp trên ống ngang: Bầu lưới lọc phải luôn quay chúc xuống dưới (45° so với phương ngang). Không lắp bầu lọc quay ngược lên trần vì cặn bẩn sẽ rơi ngược vào lòng ống khi ngắt dòng chảy.
-
Khi lắp trên ống đứng: Chỉ lắp đặt khi hướng dòng nước chảy từ trên xuống dưới. Tuyệt đối không lắp Y lọc trên tuyến đứng có dòng chảy từ dưới lên, vì trọng lực sẽ kéo cặn rơi ngược lại hệ thống bơm.
-
-
Quấn băng tan (cao su non) vừa đủ: Chỉ quấn từ 10 – 14 vòng băng tan theo chiều siết ren; tránh quấn quá dày làm nứt chân ren thân đồng hoặc để thừa mép băng tan bay vào trong gây nghẹt lưới lọc.

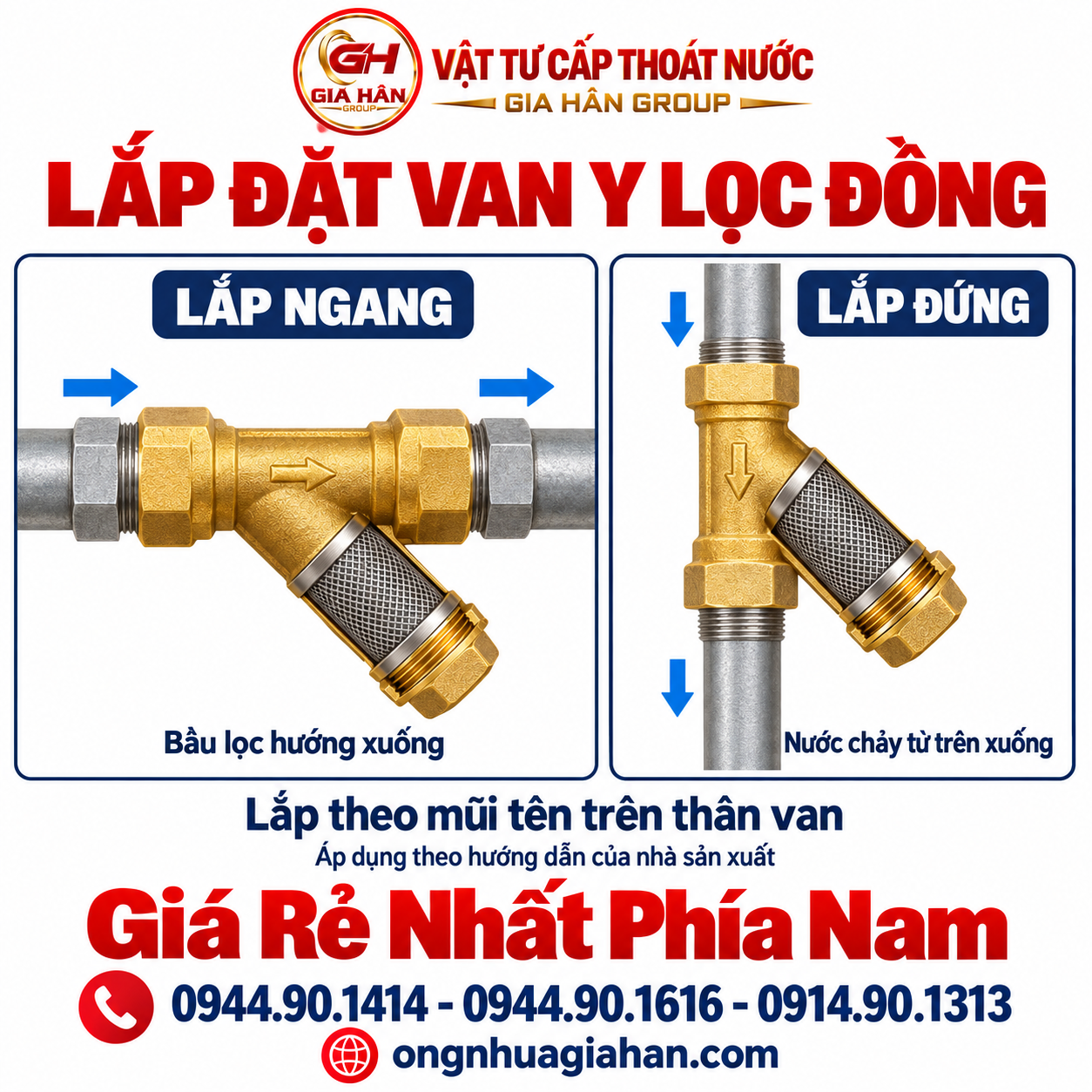

Quy cách định hướng chiều dòng chảy và góc nghiêng bầu lọc Y lọc đồng giúp giữ lại toàn bộ cặn bẩn
5. Các câu hỏi thường gặp (FAQ)
Q1: Bao lâu thì cần tháo lưới van Y lọc đồng ra vệ sinh một lần?
- Trả lời: Với công trình nhà mới bàn giao trong 1–3 tháng đầu, nên mở nắp kiểm tra 1 tháng/lần để xả sạch xỉ hàn, mùn cưa đường ống. Sau khi hệ thống vận hành ổn định, chu kỳ bảo trì định kỳ từ 6 đến 12 tháng/lần hoặc khi nhận thấy áp lực nước ở vòi sen, bồn rửa bị yếu đi rõ rệt.
Q2: Van Y lọc đồng có dùng được cho đường nước nóng năng lượng mặt trời không?
- Trả lời: Có. Thân van bằng đồng thau và lưới Inox 304 có dải nhiệt làm việc an toàn từ 0°C đến 120°C, gioăng làm kín PTFE bền nhiệt, hoàn toàn tương thích với hệ thống nước nóng gia đình.
Q3: Kích thước đường ống PVC hoặc PPR nào thì dùng van Y lọc DN15, DN20, DN25?
Trả lời:
-
Van DN15 (1/2") tương thích ống nhựa ngoài Ø20 mm (PPR) hoặc Ø21 mm (uPVC).
-
Van DN20 (3/4") tương thích ống ngoài Ø25 mm (PPR) hoặc Ø27 mm (uPVC).
-
Van DN25 (1") tương thích ống ngoài Ø32 mm (PPR) hoặc Ø34 mm (uPVC).
