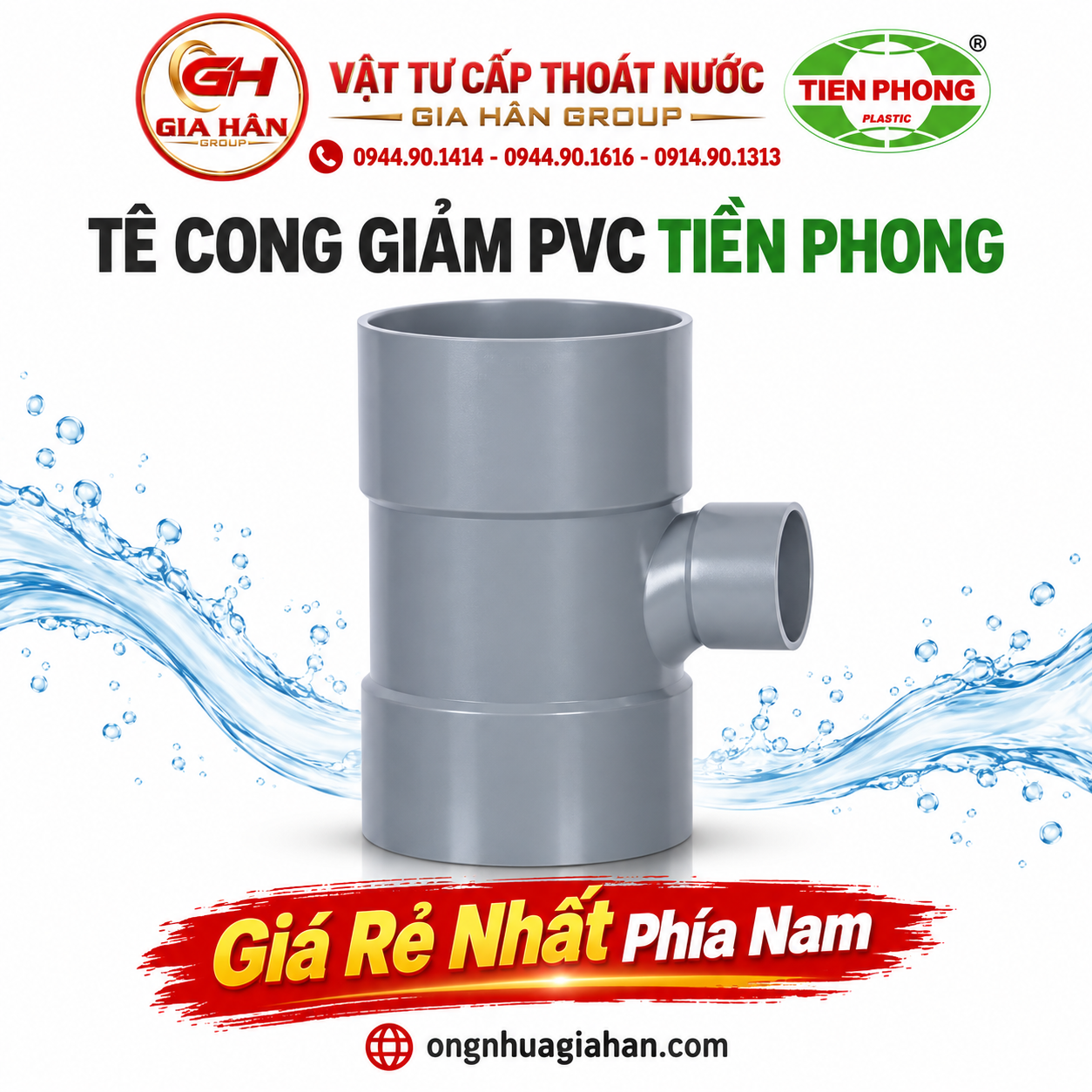

Tê Cong Giảm PVC Tiền Phong

Tê Cong Giảm PVC Tiền Phong

35.443đ
TCGCTP

Tê cong giảm PVC Tiền Phong (còn gọi là ba chạc cong thu hay tê cong 88°–90° chuyển bậc uPVC) là phụ kiện chuyên dụng dùng để gom nhánh ống phụ có đường kính nhỏ hơn vào trục đứng chính. Khác với tê vuông 90°, phần cổ nhánh của tê cong được vát lượn cong mềm mại, giúp định hướng dòng nước thải xuôi chiều tự nhiên, triệt tiêu xung lực dội ngược, giảm tiếng ồn và ngăn ngừa tuyệt đối nguy cơ tắc nghẽn rác thải trong hộp kỹ thuật. Phụ kiện được sản xuất với dải đường kính đa dạng từ D60 đến D250.

Còn hàng
Liên hệ

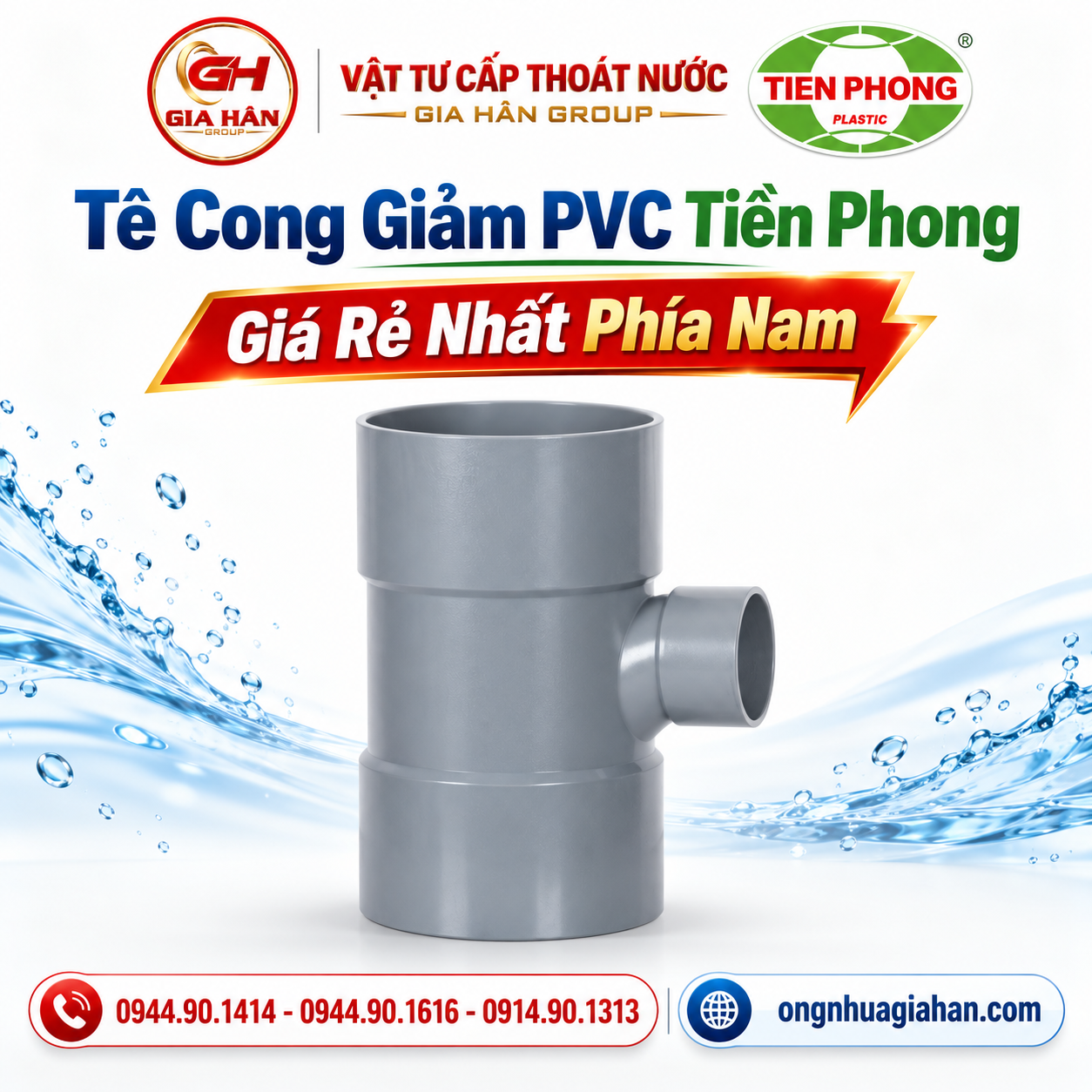

Tê cong giảm PVC Tiền Phong uPVC đúc liền khớp nối dán keo tiêu chuẩn ISO 1452

Phụ kiện tê cong giảm uPVC Nhựa Tiền Phong chính hãng với góc lượn thủy lực chống ứ đọng dòng chảy

1. Thông số kỹ thuật

Tiêu chí kỹ thuật Chi tiết thông số
Thương hiệu Nhựa Tiền Phong (Tiền Phong Plastic)
Dòng sản phẩm Phụ kiện ống uPVC (Ba chạc cong chuyển bậc)
Dải kích cỡ danh nghĩa D60/48 mm đến D250/200 mm (Hệ Mét & Hệ Inch)
Cấp áp lực làm việc PN9 – PN10 (Áp lực phá hủy thử nghiệm >=10bar
Tiêu chuẩn sản xuất BS EN ISO 1452:2009 / TCVN 8491:2011
Nhiệt độ môi chất Thích hợp từ 0°C đến 45°C
Phương pháp kết nối Nong trơn dán keo PVC chuyên dụng
Ứng dụng chủ lực Trục đứng thoát nước thải sinh hoạt, thoát nước mưa công trình cao tầng

2. Bảng Giá Tê Cong Giảm PVC Tiền Phong Hệ Inch Và Hệ Mét Mới Nhất

Bảng Giá Tê Cong Giảm PVC Tiền Phong – Hệ Mét

Quy cách Áp suất ĐVT Giá chưa VAT Giá thanh toán
D60 × 48 10 bar Cái 17.700 đ 19.470 đ
D90 × 42 10 bar Cái 32.000 đ 35.200 đ
D90 × 48 10 bar Cái 34.100 đ 37.510 đ
D90 × 60 10 bar Cái 39.400 đ 43.340 đ
D90 × 75 10 bar Cái 40.700 đ 44.770 đ
D110 × 42 10 bar Cái 42.600 đ 46.860 đ
D110 × 48 10 bar Cái 44.400 đ 48.840 đ
D110 × 60 10 bar Cái 53.200 đ 58.520 đ
D110 × 75 10 bar Cái 55.700 đ 61.270 đ
D110 × 90 10 bar Cái 58.100 đ 63.910 đ
D140 × 42 10 bar Cái 71.000 đ 78.100 đ
D140 × 48 10 bar Cái 75.500 đ 83.050 đ
D140 × 60 10 bar Cái 76.400 đ 84.040 đ
D140 × 90 10 bar Cái 88.700 đ 97.570 đ
D140 × 110 10 bar Cái 106.400 đ 117.040 đ
D160 × 60 10 bar Cái 115.300 đ 126.830 đ
D160 × 75 10 bar Cái 126.800 đ 139.480 đ
D160 × 90 10 bar Cái 141.800 đ 155.980 đ
D160 × 110 10 bar Cái 150.800 đ 165.880 đ
D200 × 90 10 bar Cái 287.900 đ 316.690 đ
D200 × 110 10 bar Cái 314.500 đ 345.950 đ
D200 × 125 10 bar Cái 332.100 đ 365.310 đ
D250 × 110 10 bar Cái 497.800 đ 547.580 đ
D250 × 160 10 bar Cái 601.700 đ 661.870 đ
D250 × 200 10 bar Cái 676.300 đ 743.930 đ

Bảng Giá Tê Cong Giảm PVC Tiền Phong – Hệ Inch

Quy cách Loại ĐVT Giá chưa VAT Giá thanh toán
D90 × 60 M Cái 32.818 đ 35.443 đ
D90 × 60 D Cái 103.273 đ 111.535 đ
D114 × 60 M Cái 68.818 đ 74.323 đ
D114 × 90 M Cái 76.909 đ 83.062 đ
D168 × 90 M Cái 230.909 đ 249.382 đ
D168 × 114 M Cái 253.000 đ 273.240 đ
D220 × 114 M Cái 407.000 đ 439.560 đ
D220 × 168 M Cái 610.818 đ 659.683 đ

Ký hiệu:

  • M: Loại mỏng.

  • D: Loại dày.

(Lưu ý: Bảng giá niêm yết dùng làm cơ sở bóc tách dự toán. Để nhận mức chiết khấu nhà thầu, quý khách vui lòng xem thêm tại Bảng Giá Phụ Kiện PVC Tiền Phong hoặc liên hệ trực tiếp phòng kinh doanh Gia Hân Group).

3. Đặc điểm cấu tạo & Lợi thế thủy lực vượt trội

Tê cong thu Tiền Phong được nghiên cứu đúc khuôn với những tính toán chính xác về mặt động học chất lỏng:

  • Bán kính cong dẫn dòng (Curved Sweep): Thay vì giao cắt vuông 90° tạo xung lực cắt ngang, góc rẽ của nhánh phụ được uốn lượn thoải theo cung 88° - 90°. Dòng nước thải từ thiết bị nhánh (bồn cầu, lavabo, phễu thu sàn) khi nhập vào trục đứng sẽ trượt êm theo vách ống, không va đập trực diện vào thành đối diện.

  • Lòng ống nhẵn bóng tuyệt đối: Hệ số ma sát Hazen-Williams đạt C=150, ngăn ngừa tình trạng bám dính dầu mỡ, cặn hữu cơ hoặc tóc rác trong thời gian dài vận hành.

  • Kháng ăn mòn hóa chất: Vật liệu uPVC nguyên sinh không bị oxi hóa, trơ với axit loãng, kiềm, chất tẩy rửa sinh hoạt và muối khoáng trong nước ngầm.

  • Độ dày đồng nhất: Thành ống được gia cố chịu áp lực va đập tại vị trí rẽ nhánh, đảm bảo không rạn nứt khi chịu tải trọng động của cột nước xả rơi tự do từ tầng cao.

4. Ứng dụng thực tế trong công trình

Nhờ ưu điểm thủy lực, tê cong giảm uPVC Tiền Phong là giải pháp ưu tiên hàng đầu trong các hồ sơ thiết kế cơ điện (M&E):

  1. Trục đứng thoát nước thải tòa nhà: Đấu nối ống nhánh thoát sàn, chậu rửa (Ø60 hoặc Ø90) vào trục xả phân chính (Ø110, Ø 140 hoặc Ø 160) của hộp gen kỹ thuật chung cư, khách sạn.

  2. Hệ thống gom nước mưa mái & ban công: Thu gom phễu thu nước mưa ban công vào trục đứng thoát mưa chính của công trình dân dụng và nhà xưởng.

  3. Mạng lưới thoát nước ngầm hạ tầng: Kết nối các nhánh thu gom nước mặt vào tuyến thoát nước chính trong các khu đô thị và nhà máy sản xuất.

5. Hướng dẫn chọn quy cách chuẩn theo thiết kế

Việc chọn nhầm giữa hệ Mét và hệ Inch là lỗi thường gặp nhất trong lắp đặt đường ống thoát nước:

  • Hệ Mét (ISO 1452): Sử dụng các đường kính danh nghĩa chuẩn chẵn: D60, D75, D90, D110, D140, D160, D200, D250. Thường xuất hiện trong các dự án căn hộ cao cấp, bệnh viện, nhà máy có hồ sơ thiết kế theo tiêu chuẩn châu Âu hoặc TCVN mới.

  • Hệ Inch (BS 3505 / ASTM): Sử dụng các kích thước tương đương hệ Anh: D90, D114 (4"), D168 (6"), D220 (8"). Thường phổ biến trong các công trình nhà phố, dân dụng truyền thống tại khu vực miền Nam.

  • Quy tắc giảm cấp: Khi gom nước từ thiết bị vệ sinh (như bồn cầu dùng ống D90 hoặc D110), chỉ nên giảm về nhánh gom phụ tối thiểu D60 đối với sàn/lavabo để đảm bảo tốc độ thoát khí và tránh hiện tượng hút cạn bẫy nước (siphon trap). Nếu cần chuyển đổi sang các dòng ống khác, tham khảo tổng hợp tại Phụ Kiện Ống Nhựa.

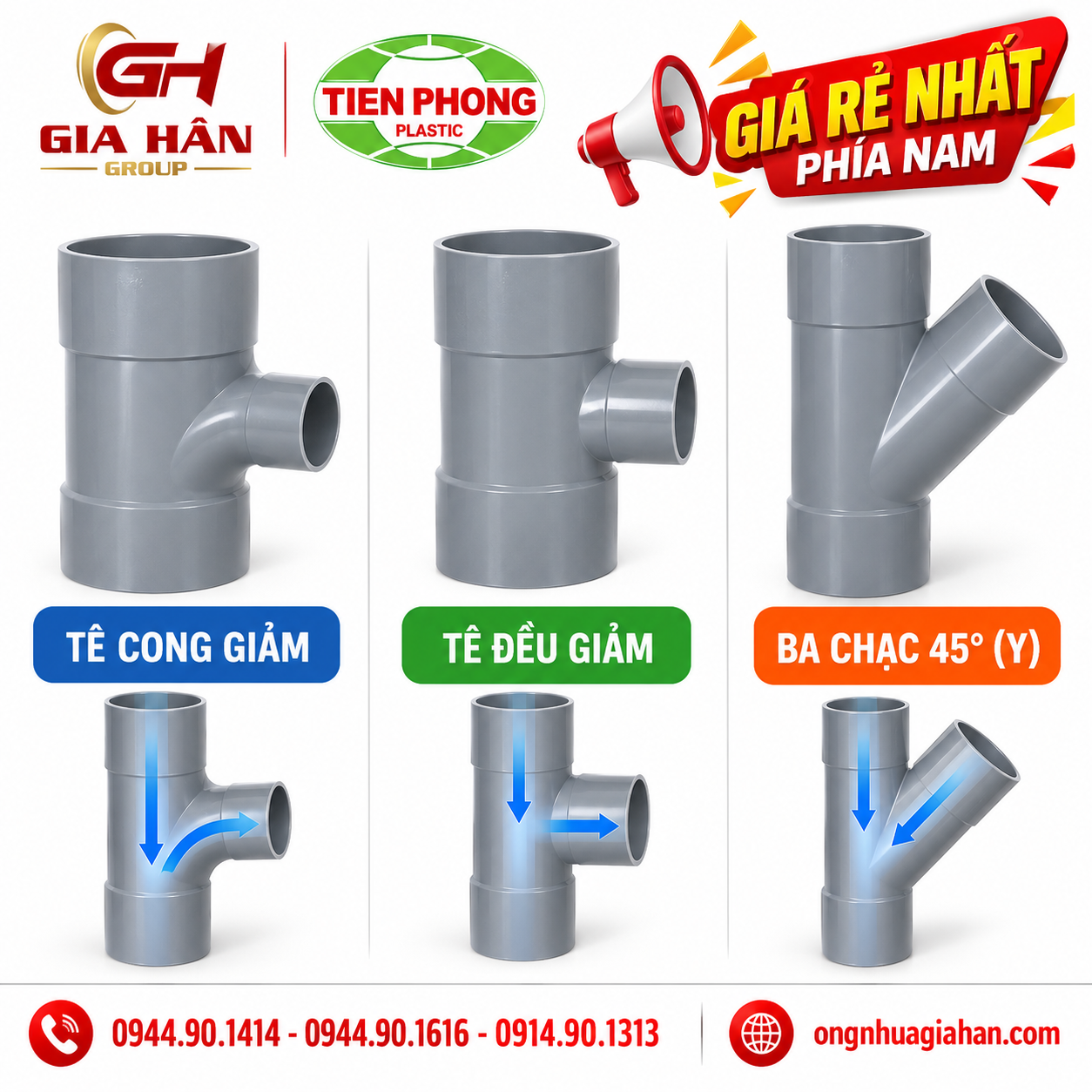

6. So sánh Tê Cong Giảm với Tê Đều Giảm và Ba Chạc 45° (Y)

  • Nhiều thợ thi công thường băn khoăn khi lựa chọn giữa 3 phụ kiện này tại các vị trí hộp kỹ thuật:
Tiêu chí Tê Cong Giảm (Sanitary Tee) Tê Vuông Giảm (Straight Tee) Ba Chạc 45° Giảm (Wye / Y Thu)
Góc rẽ nhánh 90° có cung lượn cong mềm 90° góc vuông sắc cạnh 45° chéo xuôi chiều
Khả năng thoát rác Rất tốt, không bám đọng Dễ kẹt cặn bẩn, dội ngược nước Tốt nhất, dòng chảy cực êm
Không gian lắp đặt Tiết kiệm diện tích trong hộp gen Nhỏ gọn nhất Chiếm nhiều chiều cao tầng (cần thêm lơi 45°)
Vị trí khuyên dùng Lắp cho trục đứng thoát nước thải Chỉ dùng cho ống cấp nước hoặc thông hơi Lắp cho trục ngang hoặc trục đứng có đủ khoảng tĩnh

7. Quy trình lắp đặt dán keo chuẩn kỹ thuật (Kinh nghiệm thợ M&E)

Mối nối dán keo uPVC quyết định độ bền vận hành trên 50 năm của công trình. Các bước thi công cần tuân thủ nghiêm ngặt:

  • Bước 1 - Cắt và vát mép: Cắt ống vuông góc bằng cưa chuyên dụng hoặc máy cắt. Dùng giũa vát mép góc ngoài đầu ống khoảng $15^\circ$ để tránh việc cạnh sắc của ống cạo trôi lớp keo dán khi đút vào lòng tê.

  • Bước 2 - Làm sạch tuyệt đối: Dùng giẻ sạch lau hết bụi bẩn, dầu mỡ và hơi ẩm ở cả đầu ngoài ống và mặt trong của tê cong. Bề mặt bắt buộc phải khô ráo hoàn toàn trước khi quét keo.

  • Bước 3 - Quét keo dán PVC: Dùng chổi quét đều một lớp keo dán Tiền Phong mỏng bên trong đầu nong của tê và một lớp dày hơn một chút bên ngoài đầu ống. Thao tác dứt khoát trong vòng 15 – 20 giây để keo không bị se bề mặt.

  • Bước 4 - Đẩy khớp và giữ chặt: Đẩy thẳng đầu ống vào tận đáy của tê cong theo đúng hướng lượn của dòng chảy. Lưu ý: Giữ chặt mối nối cố định trong 20 – 30 giây để tránh áp lực đàn hồi đẩy ống trượt ngược ra ngoài. Không xoay vặn ống sau khi đã đẩy kịch đáy.

  • Bước 5 - Vệ sinh keo thừa: Dùng giẻ lau sạch phần keo thừa tràn ra xung quanh mép nối nhằm đảm bảo thẩm mỹ và tránh làm giòn cục bộ mối nối.

  • Thời gian khô: Để yên mối nối ít nhất 10 – 15 phút trước khi dịch chuyển và chờ đủ 24 giờ trước khi tiến hành thử áp hoặc xả tải nước thử kín.

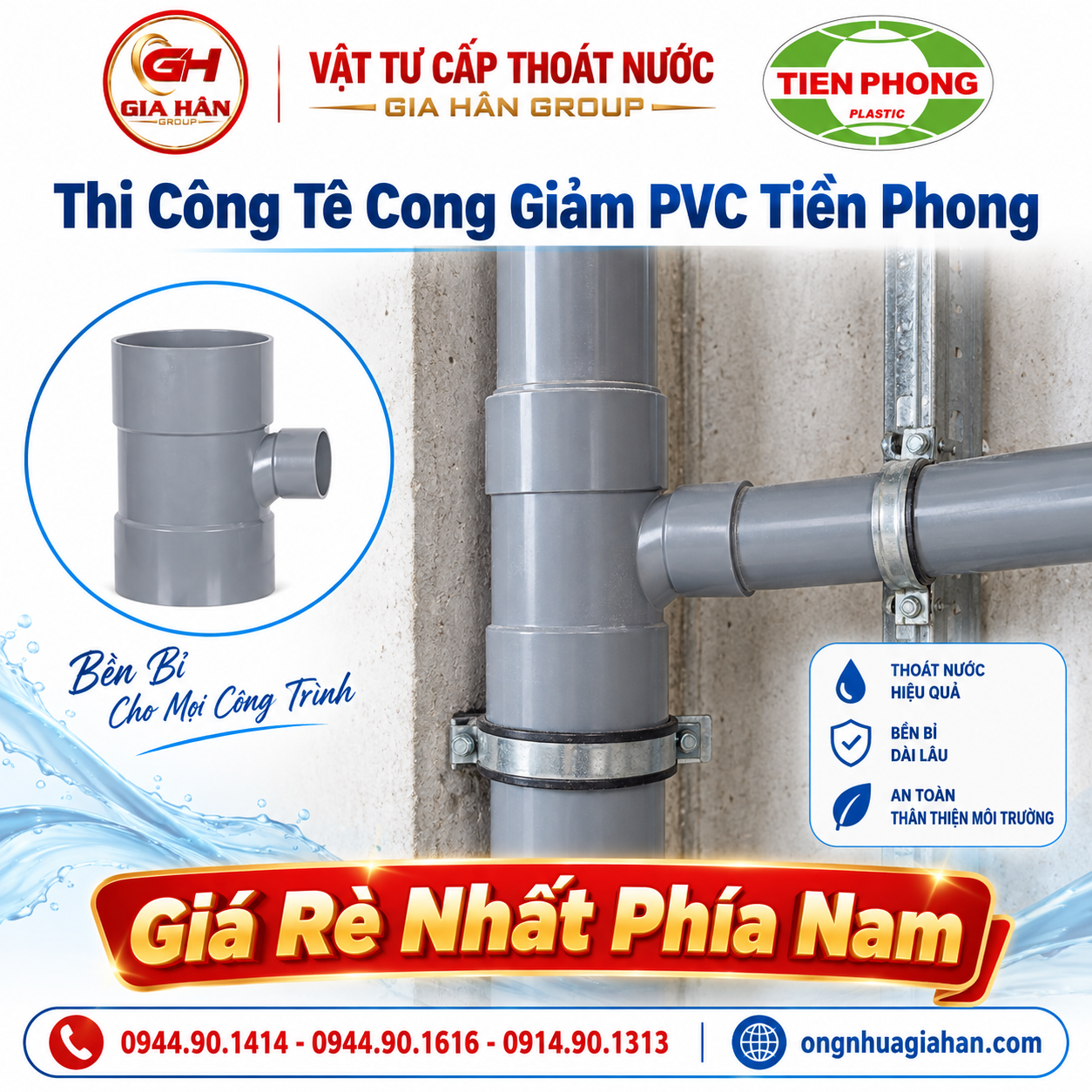

Thực tế lắp đặt tê cong giảm uPVC Tiền Phong trên trục đứng thoát nước thải công trình

Thi công thực tế tê cong giảm uPVC Tiền Phong kết nối nhánh gom sàn vào trục đứng xả thải, đảm bảo độ dốc và hướng dốc xuôi dòng

8. Tiêu chuẩn chất lượng & Hồ sơ nghiệm thu dự án

Mọi sản phẩm Tê cong giảm uPVC Tiền Phong phân phối đều đáp ứng đầy đủ tiêu chuẩn nghiệm thu khắt khe của ban quản lý dự án và tư vấn giám sát:

  • Chứng nhận hợp quy theo QCVN 16:2023/BXD.

  • Chứng chỉ xuất xưởng và kết quả thử nghiệm cơ lý hóa theo tiêu chuẩn TCVN 8491:2011 / ISO 1452:2009.

  • Hóa đơn VAT điện tử hợp lệ, phiếu kiểm định chất lượng xuất xưởng từ nhà máy Nhựa Thiếu niên Tiền Phong.

9. Câu hỏi thường gặp (FAQs)

Câu 1: Tê cong giảm có lắp ngang trên mặt sàn được không?

Trả lời: Về nguyên tắc thoát nước trọng lực, tê cong giảm được thiết kế tối ưu nhất cho trục đứng (nước từ nhánh ngang đổ vào trục đứng). Nếu lắp đặt trên tuyến ống thu gom nằm ngang, nên ưu tiên dùng Ba chạc 45° (Y giảm) kết hợp lơi 45° để đảm bảo chất thải rắn trôi thoát mượt mà hơn.

Câu 2: Phụ kiện tê cong giảm D110/90 Tiền Phong có sẵn hàng số lượng lớn không?

Trả lời: Quy cách D110/90, D110/60 và D90/60 là các kích thước tiêu chuẩn luôn có sẵn lưu kho với số lượng lớn tại tổng kho Gia Hân Group, sẵn sàng giao ngay trong ngày cho công trình tại TP.HCM và các tỉnh lân cận.

Câu 3: Làm thế nào để phân biệt tê cong Tiền Phong chính hãng với hàng trôi nổi?

Trả lời: Phụ kiện Tiền Phong chính hãng luôn có logo cánh buồm dập nổi sắc nét trên thân, bề mặt bóng mịn màu xám chuẩn, các thông số đường kính (DN) và ký hiệu tiêu chuẩn in rõ ràng, không có bọt khí hoặc via thừa ở mép khuôn đúc.

LIÊN HỆ BÁO GIÁ & ĐẶT HÀNG DỰ ÁN

VẬT TƯ CẤP THOÁT NƯỚC GIA HÂN GROUP

Nhà phân phối cấp 1 chính thức ống và phụ kiện Nhựa Tiền Phong, Bình Minh, Đệ Nhất tại miền Nam.

  • Trụ sở / VPGD: 182/13/44 Hồ Văn Long, KP1, Phường Bình Tân, TP. Hồ Chí Minh

  • Kho hàng: 265 Đường số 1, Phường Bình Tân, TP. Hồ Chí Minh

  • Hotline hỗ trợ dự án: 0944 90 1414 – 0944 90 1616 – 0914 90 1313

  • Email nhận BOQ báo giá: ghgroup.vn@gmail.com

  • Website: ongnhuagiahan.com

  • Biên soạn kỹ thuật: Đội ngũ Kỹ thuật M&E – Gia Hân Group

  • Tham vấn tài liệu: Catalogue Kỹ thuật Ống & Phụ kiện uPVC Nhựa Thiếu niên Tiền Phong

  • Ngày cập nhật: 26/09/2026
