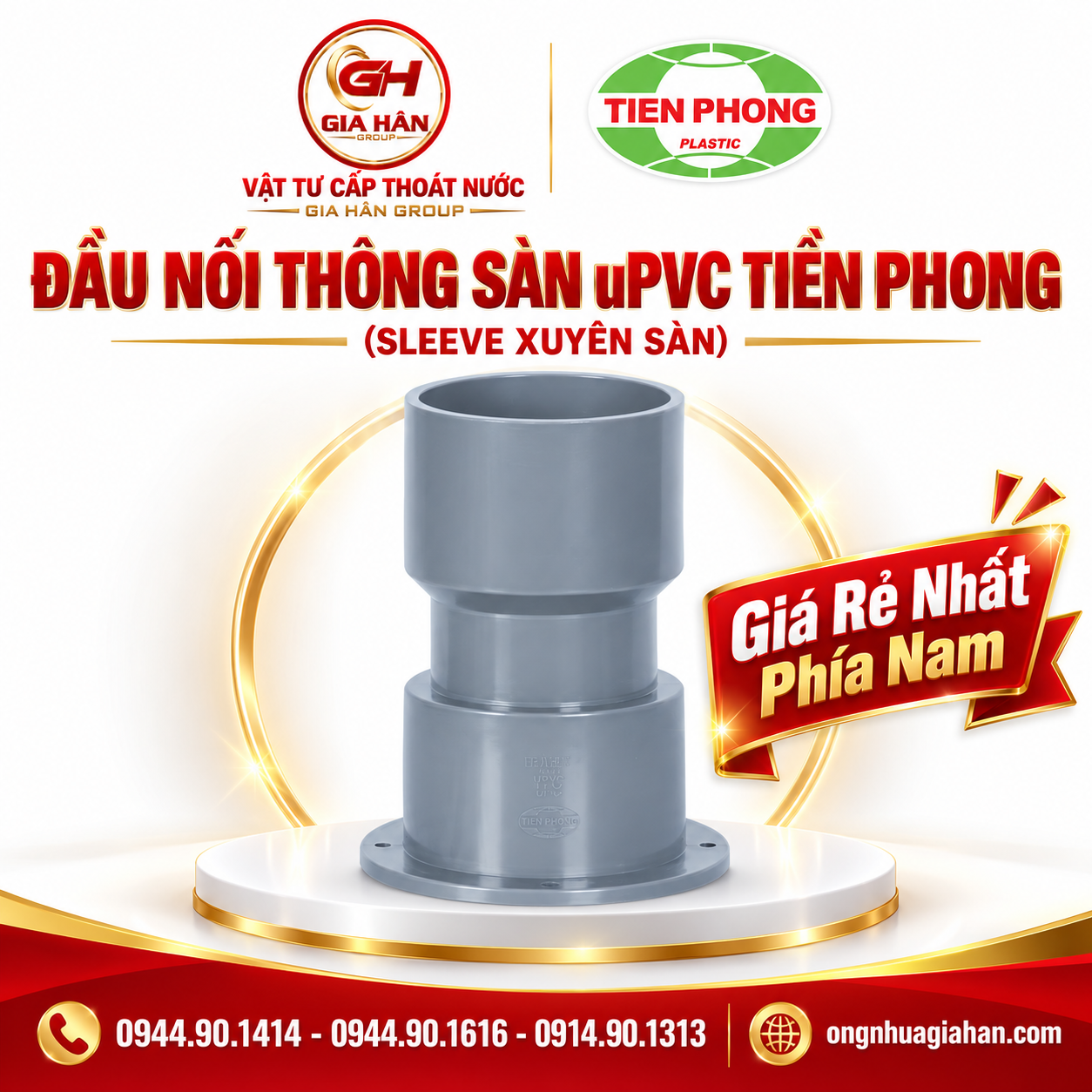

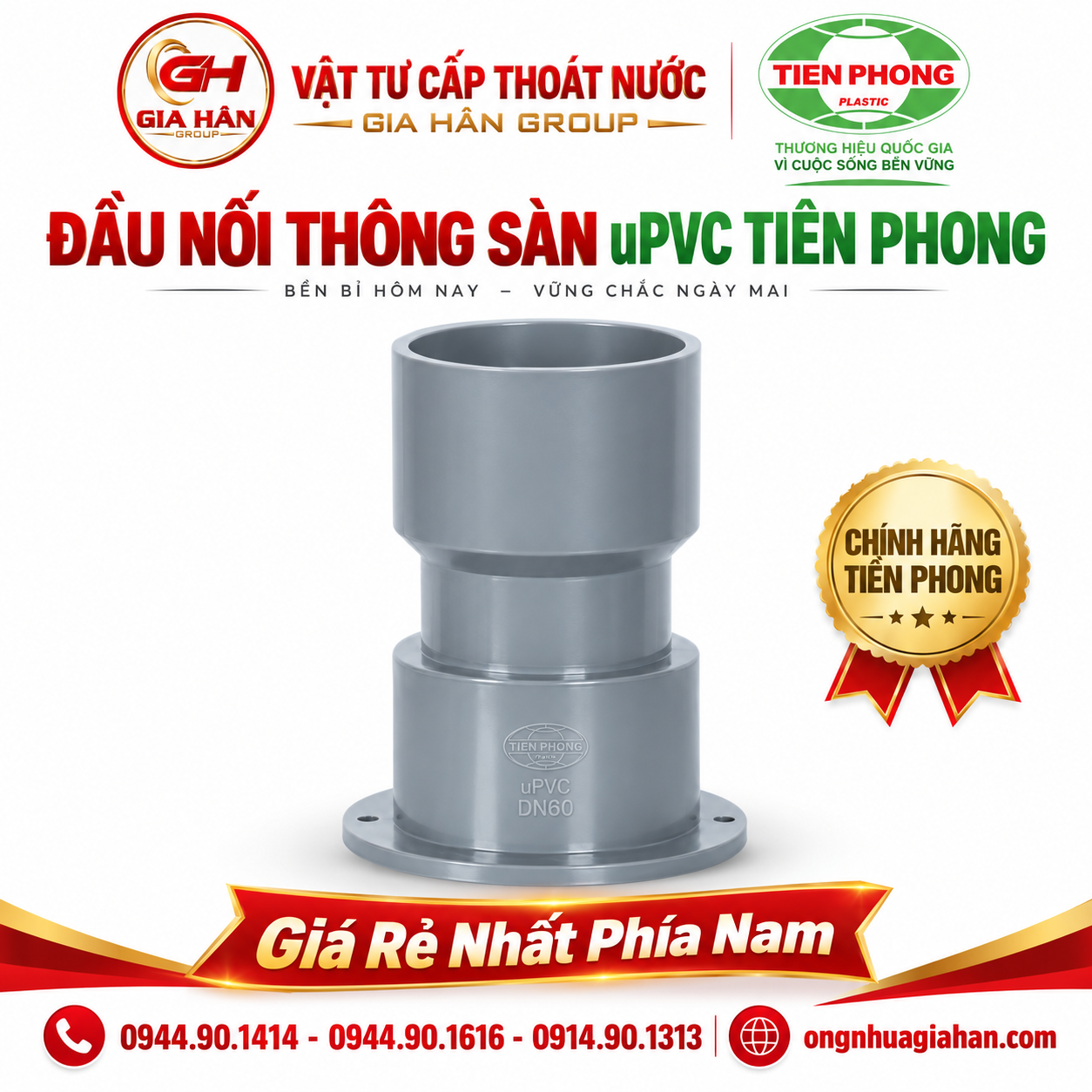

Đầu nối thông sàn uPVC Tiền Phong quy cách DN60 thực tế với logo dập nổi và vành bích cố định sàn cốt pha
1. Thông Số Kỹ Thuật
| Tiêu chí kỹ thuật | Thông tin chi tiết |
|---|---|
| Tên thương mại | Đầu nối thông sàn uPVC / Nối thông sàn / Sleeve xuyên sàn |
| Thương hiệu | Nhựa Tiền Phong (Cung cấp bởi Gia Hân Group) |
| Vật liệu chế tạo | Nhựa uPVC (Unplasticized Polyvinyl Chloride) không hóa dẻo |
| Tiêu chuẩn chất lượng | ISO 1452:2009 (Hệ mét), BS EN ISO 1452, TCVN 8491, ISO 3633 |
| Áp suất làm việc (PN) | PN10 bar (phù hợp tuyệt đối cho hệ thoát không áp và có áp lực nhẹ) |
| Đường kính danh nghĩa | Hệ mét: DN48, DN60, DN75, DN90, DN110 / Hệ inch: D49, D60, D90, D114 |
| Kiểu kết nối | Nong dán keo một đầu, đầu bích cố định vào sàn bê tông |
| Nhiệt độ làm việc | 0∘C≤T≤45∘C |
Đầu nối thông sàn cần được chọn theo đúng đường kính ngoài của Ống PVC-U Tiền Phong sử dụng cho trục đứng để bảo đảm khả năng lắp ghép và kín nước tại vị trí xuyên sàn.
2. Bảng Giá Đầu Nối Thông Sàn PVC Tiền Phong Mới Nhất
- Bảng giá niêm yết áp dụng theo Bảng giá phụ kiện Nhựa Tiền Phong được phân phối bởi Vật Tư Cấp Thoát Nước Gia Hân Group:
Bảng giá Hệ Mét (ISO)
| Quy cách sản phẩm (DN) | Áp suất danh định | Đơn vị tính | Đơn giá thanh toán (VNĐ) |
|---|---|---|---|
| Nối thông sàn uPVC Tiền Phong 48 | PN10 | Cái | 16.364 |
| Nối thông sàn uPVC Tiền Phong 60 | PN10 | Cái | 20.980 |
| Nối thông sàn uPVC Tiền Phong 75 | PN10 | Cái | 28.868 |
| Nối thông sàn uPVC Tiền Phong 90 | PN10 | Cái | 32.268 |
| Nối thông sàn uPVC Tiền Phong 110 | PN10 | Cái | 40.000 |
Bảng giá Hệ Inch (BS / ASTM)
| Quy cách sản phẩm (DN) | Áp suất danh định | Đơn vị tính | Đơn giá thanh toán (VNĐ) |
|---|---|---|---|
| Sleeve xuyên sàn PVC Tiền Phong Phi 49 | PN10 | Cái | 19.116 |
| Sleeve xuyên sàn PVC Tiền Phong Phi 60 | PN10 | Cái | 27.098 |
| Sleeve xuyên sàn PVC Tiền Phong Phi 90 | PN10 | Cái | 43.985 |
| Sleeve xuyên sàn PVC Tiền Phong Phi 114 | PN10 | Cái | 58.320 |
*(Lưu ý: Bảng giá đã bao gồm VAT. Đối với các đơn hàng dự án hoặc số lượng lớn vui lòng liên hệ Gia Hân Group để được báo giá mức chiết khấu cao
3. Kích Thước Chi Tiết (Hệ Mét)
| Quy cách | Chiều sâu lắp ghép L (mm) | Chiều dài đoạn chuyển bậc z (mm) |
|---|---|---|
| Nối thông sàn D48 | 40 | 35 |
| Nối thông sàn D60 | 40 | 35 |
| Nối thông sàn D75 | 40 | 35 |
| Nối thông sàn D90 | 40 | 35 |
| Nối thông sàn D110 | 40 | 35 |
4. Đặc Điểm Cấu Tạo & Ứng Dụng
-
Cấu tạo đúc liền khối: Gồm thân trụ nong ống và mặt bích mở rộng có lỗ định vị vít, bám chặt vào ván khuôn/cốt pha và liên kết bền vững với khối bê tông.
-
Chống thấm cổ ống vượt trội: Ngăn chặn triệt để nước rò rỉ len lỏi qua khe co ngót giữa nhựa và bê tông.
-
Ứng dụng: Điểm chờ thoát sàn WC, phòng tắm, phễu thu sàn ban công, lô gia, sân thượng và hệ thống thoát nước tầng hầm.
5. Bố Trí Đường Ống Kỹ Thuật Sau Khi Xuyên Sàn
Đầu nối thông sàn nằm trong hệ Phụ kiện PVC Tiền Phong đồng bộ:
-
Gom nhánh thoát nước: Tuyến thoát gom nước sàn nên ưu tiên liên kết bằng Y PVC Tiền Phong nghiêng 45° nhằm trợ lực dòng chảy và hạn chế tắc nghẽn, hoặc dùng Tê PVC Tiền Phong khi tạo nhánh vuông góc theo thiết kế hộp gen.
-
Chuyển hướng tuyến ống: Sau vị trí xuyên sàn, tuyến ống có thể tiếp tục theo phương đứng hoặc chuyển hướng bằng Co 90° PVC Tiền Phong hoặc Lơi 45° PVC Tiền Phong, tùy bố trí thực tế của hệ thống. Nối dài các đoạn ống thẳng bằng Nối thẳng PVC Tiền Phong.
-
Bảo trì trục đứng: Với trục thoát nước xuyên nhiều tầng, ngoài đầu nối thông sàn nên bố trí nối thăm hoặc Bịt xả thông tắc PVC Tiền Phong tại các vị trí thiết kế để thuận tiện kiểm tra và bảo trì đường ống.
6. Quy Trình Lắp Đặt Chuẩn Kỹ Thuật
-
Đặt chờ trước khi đổ bê tông: Bắt vít vành bích sleeve xuống mặt cốt pha đúng vị trí tim ống theo bản vẽ cơ điện (M&E). Bịt kín miệng đầu ống tránh vữa bê tông lọt vào.
-
Đổ bê tông: Đầm dùi kỹ xung quanh thân phụ kiện để bê tông ôm khít vành bích.
-
Hoàn thiện kết nối: Sau khi tháo dỡ cốt pha, vệ sinh sạch bề mặt nong ống, quét keo dán uPVC Tiền Phong và kết nối ống đứng tầng dưới hoặc lắp phễu thoát sàn tầng trên.

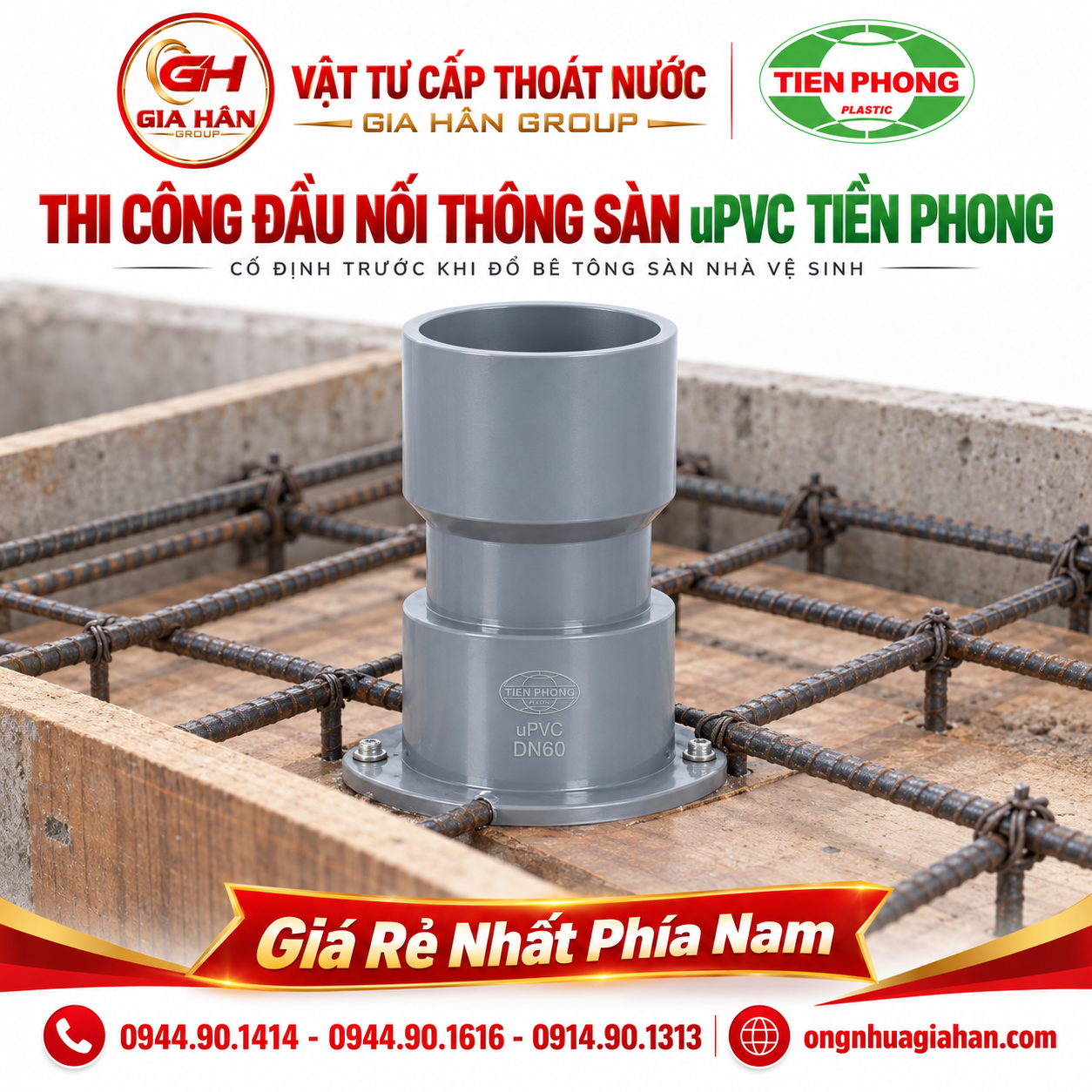

Vị trí đầu nối thông sàn uPVC Tiền Phong được bắt cố định trước khi đổ bê tông sàn nhà vệ sinh

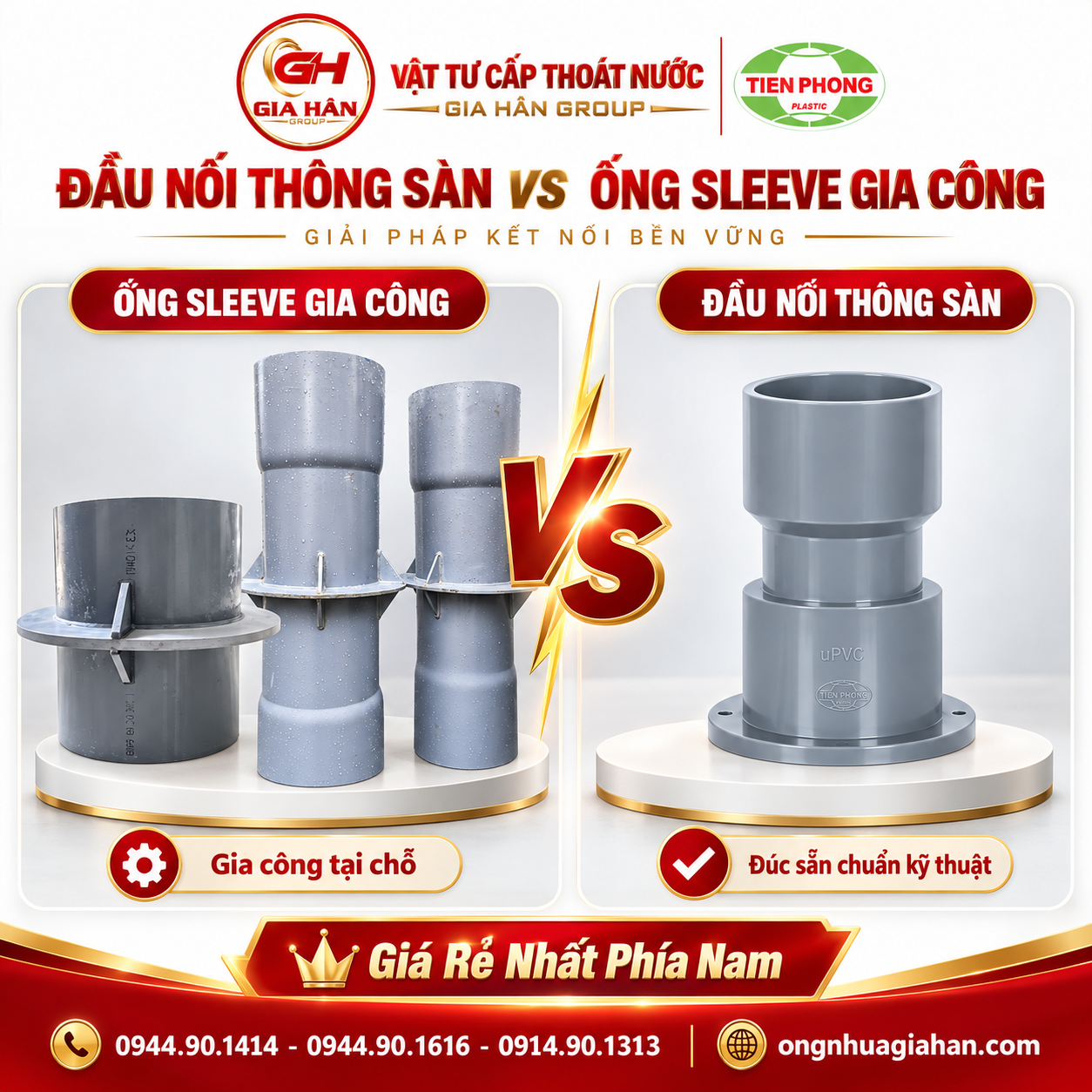

7. So Sánh: Đầu Nối Thông Sàn vs Ống Sleeve Gia Công
| Tiêu chí | Đầu nối thông sàn uPVC Tiền Phong | Ống PVC cắt làm sleeve tự chế |
|---|---|---|
| Định vị cốt pha | Có vành bích bắt vít chuẩn xác, không bị xô lệch | Khó cố định, dễ bị xiêu vẹo khi đổ bê tông |
| Chống thấm | Thân gờ ngàm ngăn nước men theo thân phụ kiện | Dễ co ngót tạo khe hở giữa thành ống và bê tông |
| Kết nối phụ kiện | Nong chuẩn đường kính, dán keo khít tuyệt đối | Phải dùng măng sông nối nối tiếp, tăng chi phí và mối nối |
8. Câu Hỏi Thường Gặp (FAQ)
1. Đầu nối thông sàn Tiền Phong dùng cho ống thoát hay cấp nước?
- Sản phẩm chuyên dùng cho hệ thống thoát nước sàn, thoát nước thải sinh hoạt và hộp kỹ thuật xuyên sàn bê tông.
2. Có cần quấn thanh trương nở xung quanh đầu nối thông sàn không?
- Nên kết hợp quấn thanh trương nở (waterstop) quanh thân sleeve và quét sika chống thấm cổ ống để đạt độ an toàn tuyệt đối chống thấm tầng dưới.
3. Mua đầu nối thông sàn Tiền Phong chính hãng ở đâu giá tốt?
- Quý khách có thể mua tại Gia Hân Group – Nhà phân phối cấp 1 ống và phụ kiện Nhựa Tiền Phong tại TP. Hồ Chí Minh và khu vực phía Nam.
