Tứ chạc cong 88° PVC-U Tiền Phong (thường gọi là chữ thập cong 88 độ) là phụ tùng nối ống nhựa chuyên dụng cho hệ thống thoát nước trọng lực, gồm 4 cửa nối với 2 nhánh cong đối xứng tạo góc 88° dẫn dòng thải mượt mà vào trục đứng chính. Sản phẩm được sản xuất từ nhựa uPVC chịu nhiệt đến 45°C, gồm 2 dòng tiêu chuẩn độc lập: dòng ISO hệ mét (DN90, DN110) và dòng ISO 3633 chuyên thoát nước (DN90 đến DN160).

Còn hàng
Liên hệ

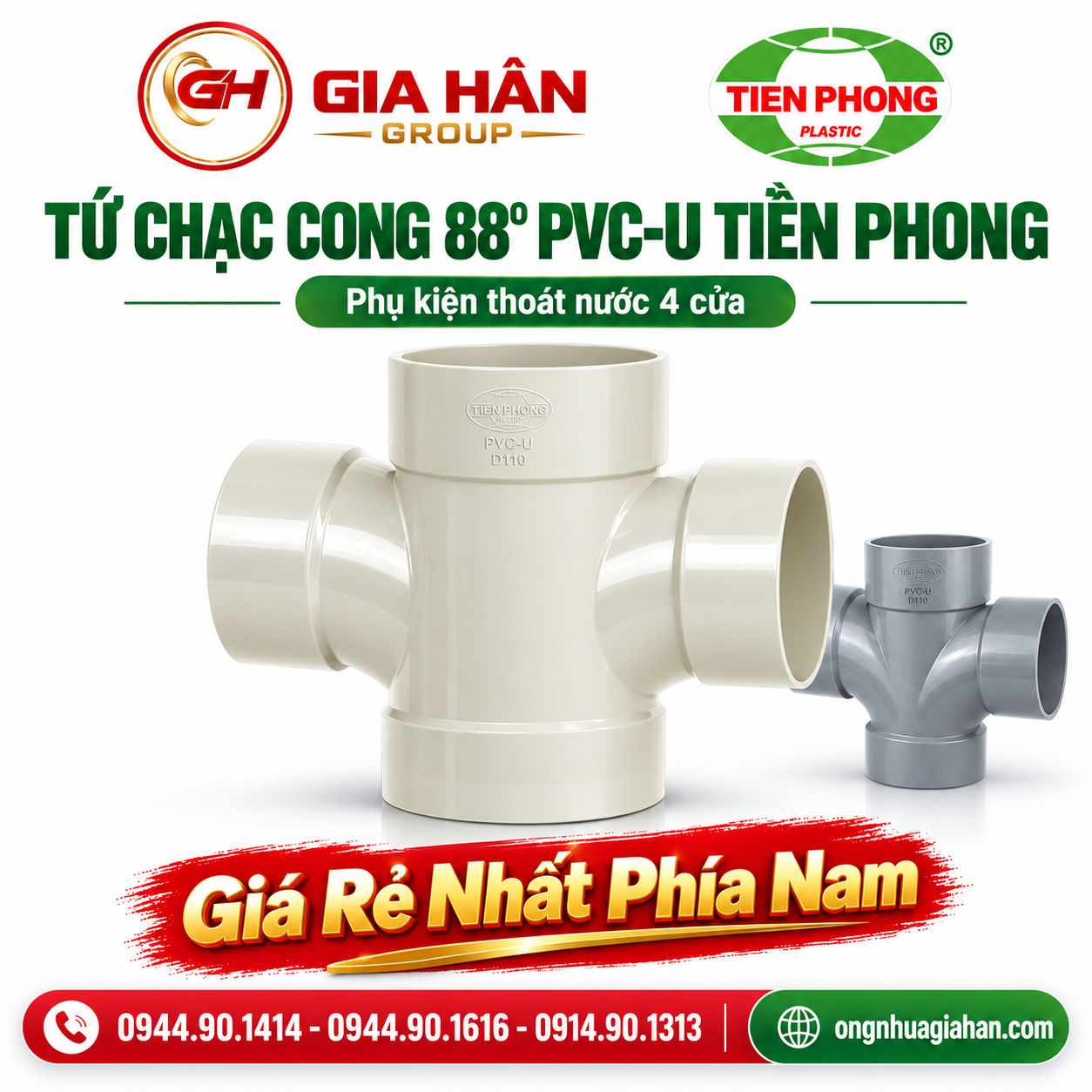

Tứ chạc cong 88 độ PVC-U Tiền Phong phụ kiện thoát nước 4 cửa

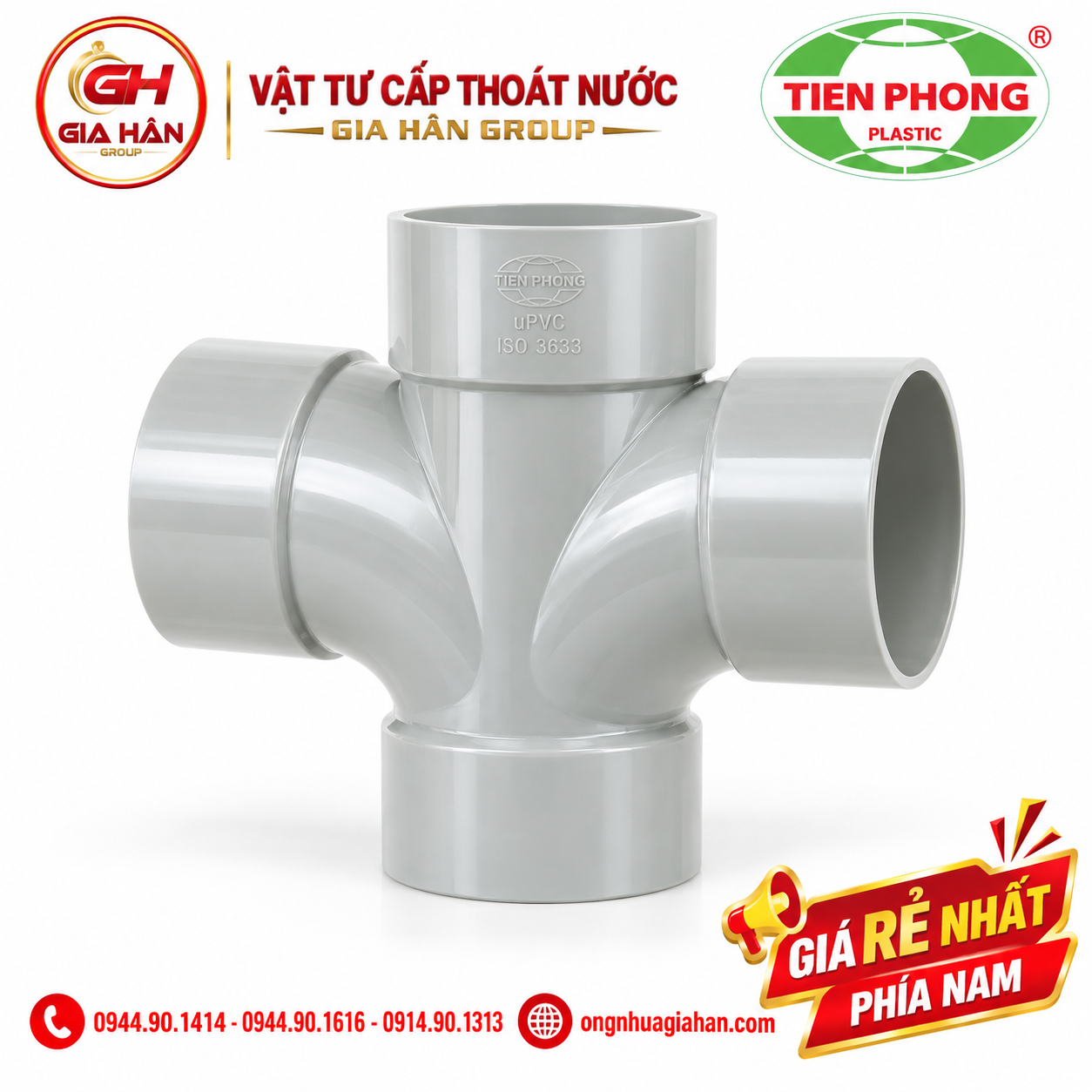

Phụ kiện tứ chạc cong 88° uPVC Tiền Phong với thiết kế 2 nhánh lượn cong dẫn dòng đối xứng vào trục thoát chính

2. Bảng thông số Tứ chạc cong 88° PVC-U Tiền Phong

Tiêu chí kỹ thuật Thông tin chi tiết
Thương hiệu Nhựa Tiền Phong (Tien Phong Plastic)
Tên danh mục hãng Tứ chạc cong 88°
Chất liệu Nhựa PVC-U (Polyvinyl Clorua không hóa dẻo)
Quy cách sản xuất DN90, DN110, DN125, DN140, DN160
Cấu tạo cửa nối 4 cửa nong trơn (2 cửa trục thông suốt, 2 cửa nhánh cong đối diện)
Góc bo dòng chảy 88° theo bản vẽ kỹ thuật hãng
Phương pháp nối Nối nong dán bằng keo dán ống PVC Tiền Phong
Nhiệt độ làm việc Phù hợp cho môi trường lưu chất nhiệt độ 45°C
Tiêu chuẩn áp dụng Tiêu chuẩn ISO hệ mét thông thường & Tiêu chuẩn thoát nước ISO 3633

3. Bảng giá Tứ chạc cong 88° PVC-U Tiền Phong

  • Theo Bảng giá Nhựa Tiền Phong hiệu lực 18/06/2026, kiểm tra ngày 30/09/2026.
  • Đơn vị: đồng/cái, cột sau VAT đã gồm 8% thuế GTGT
Dòng sản phẩm DN Trước VAT Sau VAT
PVC-U ISO, T = 10 bar 90 62.200 67.176
PVC-U ISO, T = 10 bar 110 107.900 116.532
PVC-U ISO 3633 90 86.800 93.744
PVC-U ISO 3633 110 127.600 137.808
PVC-U ISO 3633 125 172.400 186.192
PVC-U ISO 3633 140 221.900 239.652
PVC-U ISO 3633 160 295.200 318.816

Lưu ý bóc tách giá dự thầu: Khi yêu cầu báo giá từ các đại lý, quý khách cần làm rõ:

  1. Đơn giá đã bao gồm 8% VAT hay chưa.

  2. Mức chiết khấu dành cho nhà thầu/công trình theo giá trị đơn hàng phụ kiện uPVC Tiền Phong.

  3. Chi phí vận chuyển giao tận chân công trình tại TP.HCM, Đồng Nai, Bình Dương hay các tỉnh lân cận.

4. Quy cách và kích thước

  • Nhựa Tiền Phong cung cấp hai bảng quy cách kỹ thuật hoàn toàn tách biệt. Thợ thi công và kỹ sư MEP cần tra cứu đúng bảng để trừ hao chiều dài cắt ống chính xác:

a. Dòng PVC-U ISO hệ mét (Quy cách tiêu chuẩn)

  • Dòng này gồm 2 cỡ danh nghĩa thông dụng:
DN catalogue Áp suất thử T (bar)* Chiều sâu nong l (mm) Chiều dài thân L1​ (mm) Khoảng cách nhánh L2​ (mm)
90 10 51 216 117
110 10 61 270 141
  • *Cảnh báo kỹ thuật: Thông số T = 10 bar là áp suất thử thủy tĩnh tại 20°C trong phòng thí nghiệm (duy trì 1 giờ) để kiểm tra độ kín và cơ tính vật liệu, tuyệt đối không được ghi nhãn phụ kiện này là "cấp áp lực PN10" để lắp cho các tuyến cấp nước có áp.

b. Dòng PVC-U thoát nước tiêu chuẩn ISO 3633

  • Dòng chuyên phục vụ hệ thống thoát nước thải sinh hoạt và nước mưa trong nhà, bao gồm 5 quy cách:
DN catalogue Chiều sâu nong l (mm) Z1​ (mm) Z2​ (mm) Z3​ (mm)
90 46 55 64 58
110 48 66 78 73
125 51 73 88 80
140 54 85 104 88
160 58 97 112 102
  • Lưu ý: Z_1, Z_2, Z_3 là các khoảng cách đo từ tâm giao tuyến đến đáy đầu nong theo bản vẽ ISO 3633. Tiêu chuẩn này phục vụ đường thoát trọng lực nên hãng không công bố cấp áp suất PN. Khi lập hồ sơ mời thầu, không tự ý thêm các chỉ số PN6, PN10 hay PN16 vào mô tả.

5. Đặc điểm kết cấu và cơ chế thủy lực

  • Góc lượn cong 88° giảm cản: So với góc vuông 90° truyền thống, góc cong 88° giúp dòng nước và chất thải hữu cơ từ hai bên rẽ hướng vào trục đứng mềm mại hơn, hạn chế va đập thủy lực và giảm thiểu đáng kể hiện tượng lắng cặn tại góc phụ kiện.

  • Thành ống phẳng mịn: Bề mặt trong của uPVC Tiền Phong có hệ số nhám cực thấp (n = 0.009), ngăn ngừa bám cặn vôi và màng sinh học.

  • Góc nhìn trung thực về mặt kỹ thuật: Phụ kiện này tạo dòng chảy thông thoáng, nhưng không có khả năng "chống tắc tuyệt đối" hay "ngăn trào ngược" nếu hệ thống không được tính toán độ dốc tiêu chuẩn hoặc thiếu ống thông hơi trục đứng.

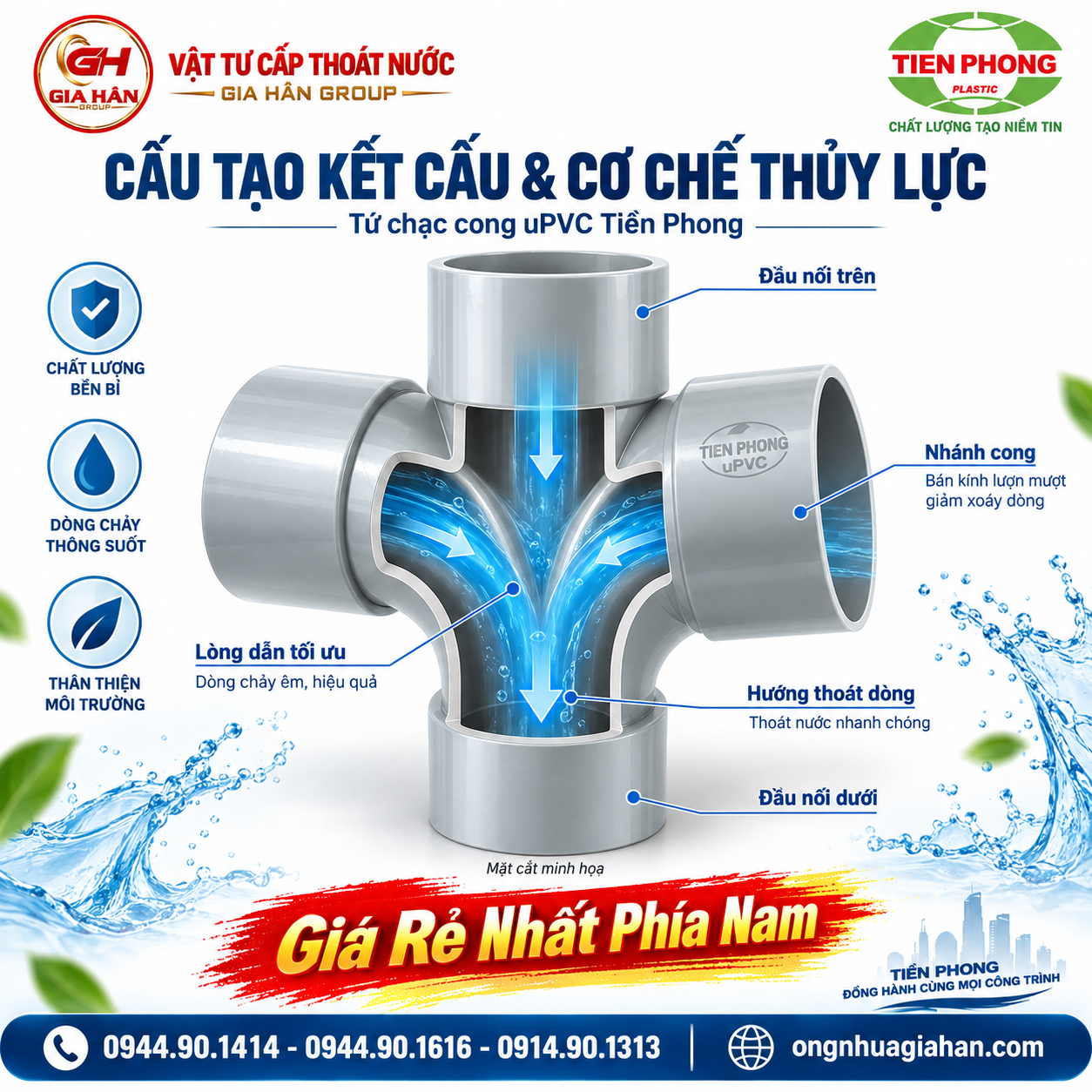

Cấu Tạo kết cấu và cơ chế thủy lực

6. Ứng dụng thực tế trong hệ thống cấp thoát nước

Tứ chạc cong 88° được chỉ định lắp đặt chủ yếu tại:

  • Hộp kỹ thuật (Gen kỹ thuật) trục đứng: Nơi cần thu gom đồng thời nước thoát từ 2 căn hộ hoặc 2 phòng vệ sinh đối xứng nhau qua vách tường vào một ống thoát chung.

  • Tuyến ống thoát sàn, thoát chậu rửa: Gom các tuyến nhánh tầng trên trần thạch cao trước khi xả vào phễu thu đứng.

  • Sản phẩm kết hợp đồng bộ tối ưu nhất cùng dòng ống nhựa uPVC Tiền Phong để đảm bảo cùng chuẩn kích thước ngoài và độ sâu mối nong.

7. Hướng dẫn chọn mua đúng quy chuẩn công trình

Việc nhầm lẫn quy cách phụ kiện sẽ dẫn đến hở mối nối hoặc không thể đút lọt đầu ống. Khi mua hàng, bạn nên tuân thủ các bước:

  1. Kiểm tra tiêu chuẩn ống đang đi: Nếu công trình dùng ống thoát dày theo chuẩn thoát nước tòa nhà, hãy chọn dòng ISO 3633. Nếu đi tuyến ống thông dụng, hãy chọn hệ mét ISO.

  2. Quy tắc ghi mã đơn hàng chuẩn: Để tránh bị giao nhầm loại tứ chạc 45° hoặc chạc lệch, cú pháp đặt hàng nên ghi rõ ràng:

    "Tứ chạc cong 88° PVC-U Tiền Phong, dòng ISO 3633, DN... (số lượng ... cái)"

8. Hướng dẫn lắp đặt dán keo chuẩn kỹ thuật

Để tránh rò rỉ và lệch hướng ống sau khi keo chết, thợ kỹ thuật cần thực hiện đúng 5 bước:

  1. Cắt và vát mép: Cắt đầu ống vuông góc 90° bằng máy cắt hoặc cưa chuyên dụng. Dùng dũa làm sạch toàn bộ ba via bên trong và vát góc 15° ở đầu ngoài mép ống.

  2. Đánh dấu chiều sâu: Đo chiều sâu lắp ghép (L) của đầu nong tứ chạc và dùng bút lông vạch một đường cữ tương ứng trên thân ống.

  3. Vệ sinh: Lau khô và làm sạch tuyệt đối bụi bẩn, dầu mỡ bám trên cả bề mặt nong và đầu ống bằng giẻ mềm sạch.

  4. Quét keo và dán nhanh: Quét đều một lớp keo dán PVC mỏng vào lòng đầu nong và mặt ngoài ống. Đẩy dứt khoát đầu ống vào phụ kiện cho tới vạch cữ đã đánh dấu. Giữ chặt mối nối tối thiểu 10–15 giây để tránh hiện tượng phụ kiện bị tụt ra do áp lực khí nén bên trong.

  5. Căn chỉnh hướng nhánh đôi: Với tứ chạc cong, bạn phải ngắm chuẩn phương vị của cả 2 nhánh rẽ trước khi ấn ghép. Tuyệt đối không xoay chỉnh góc sau khi đã đẩy ống vào quá 5 giây vì sẽ phá vỡ liên kết phân tử của màng keo đang bắt đầu khô. Lau sạch keo thừa xung quanh mép nối.

9. Bảng so sánh phân biệt các dòng chạc uPVC Tiền Phong

  • Tránh nhầm lẫn giữa các mã phụ kiện có hình dáng tương tự nhau trên bảng vẽ kỹ thuật:
Loại phụ kiện Số cửa nối Đặc điểm nhánh rẽ Ứng dụng chính
Tứ chạc cong 88° 4 cửa 2 nhánh cong 88° đối xứng, cùng đường kính với trục chính. Gom 2 tuyến thoát cùng cỡ đối xứng vào trục đứng.
Ba chạc cong 88° 3 cửa 1 nhánh rẽ cong 88°, thân trục chính thẳng. Gom 1 nhánh thoát đơn vào trục đứng.
Tứ chạc 45° (Chữ thập 45°) 4 cửa 2 nhánh rẽ chếch góc 45° so với trục chính. Ghép nhánh thoát sàn góc nghiêng, thông gió, thoát nước mưa.
Tứ chạc cong 88° chuyển bậc 4 cửa 2 nhánh cong 88° nhưng có đường kính nhỏ hơn đường kính trục chính. Gom 2 đường nhánh nhỏ (ví dụ DN90) vào trục thoát lớn (DN110).

10. Tiêu chuẩn sản xuất & Hồ sơ chất lượng (CO/CQ)

Hàng chính hãng Nhựa Tiền Phong xuất xưởng từ nhà máy đều có đầy đủ hồ sơ pháp lý đi kèm:

  • Chứng nhận hợp quy: Phù hợp với quy chuẩn QCVN 16:2019/BXD.

  • Hồ sơ nghiệm thu: Phiếu kết quả thử nghiệm xuất xưởng của từng lô hàng, chứng chỉ chất lượng (CQ) và hóa đơn GTGT.

  • Khách hàng có thể tham khảo thêm các dòng ống uPVC thoát  tại Gia Hân để đồng bộ hồ sơ nghiệm thu kỹ thuật cho dự án.

Thi công lắp đặt tứ chạc cong 88 độ uPVC Tiền Phong tại hộp gen kỹ thuật

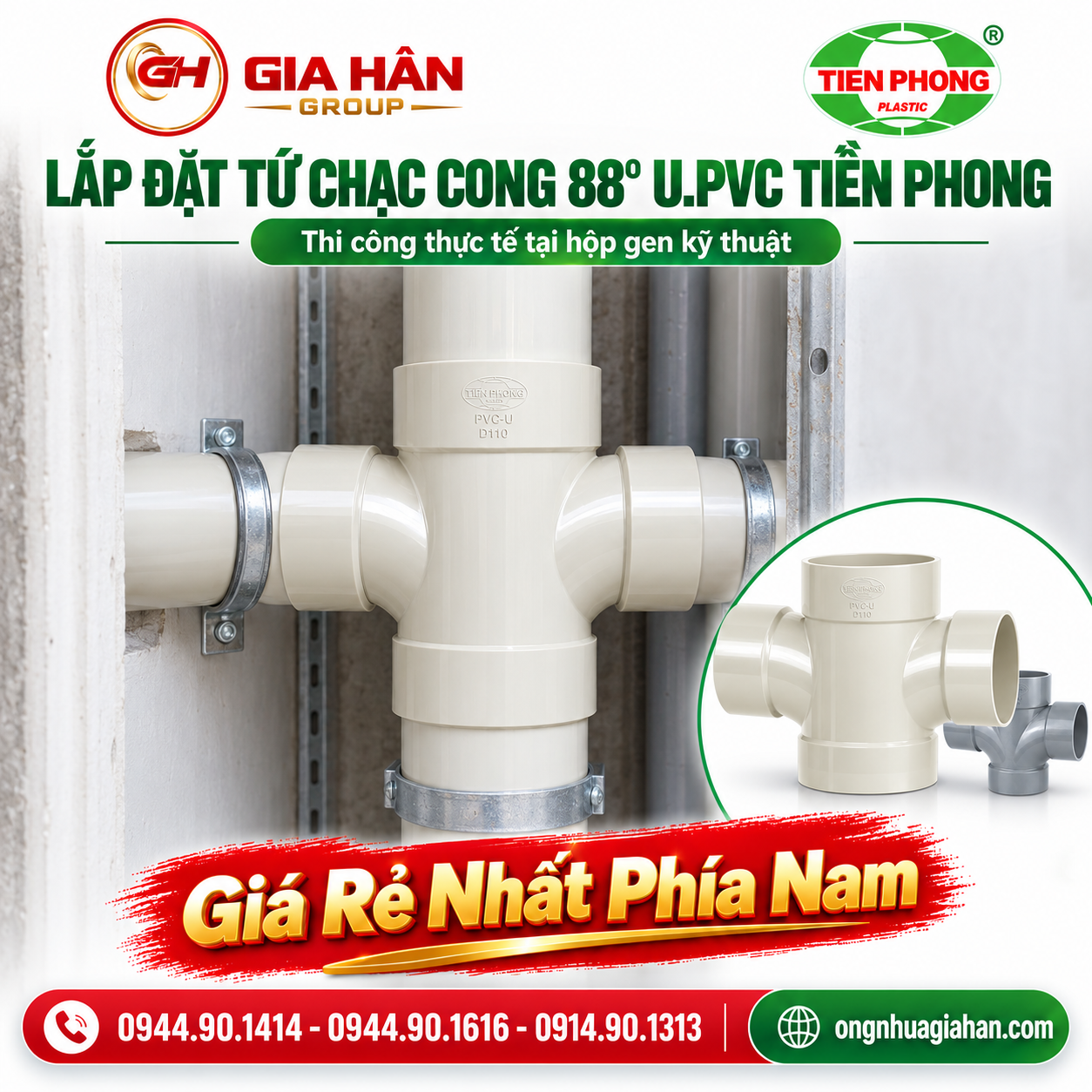

Lắp đặt thực tế tứ chạc cong 88° uPVC Tiền Phong tại hộp gen trục đứng thoát nước thải tòa nhà

12. Câu hỏi thường gặp (FAQ)

1: Tứ chạc cong 88° Tiền Phong có lắp được cho đường ống nước áp lực cao không?

  • Trả lời: Không. Sản phẩm này thuộc nhóm phụ tùng thoát nước trọng lực, thiết kế cho nước tự chảy không có áp suất. Chỉ số thử nghiệm 10 bar là áp lực thử độ kín trong thời gian ngắn, không phải cấp áp lực vận hành liên tục (PN).

2: Làm sao để biết công trình nên dùng dòng ISO hệ mét hay dòng ISO 3633?

  • Trả lời: Hãy kiểm tra ký hiệu trên thân ống nhựa đang lắp. Nếu thân ống in tiêu chuẩn ISO 3633 (thường là ống thoát nước thải chuyên dụng màu xám sáng), bạn bắt buộc phải dùng phụ kiện dòng ISO 3633 để bảo đảm độ sâu lắp ghép và khớp nối đồng nhất.

3: Sau khi dán keo tứ chạc cong bao lâu thì có thể xả nước thử ống?

  • Trả lời: Theo khuyến cáo lắp đặt của Nhựa Tiền Phong, sau khi quét keo nên để mối nối ổn định tĩnh ít nhất 5–10 phút trước khi dịch chuyển. Sau tối thiểu 24 giờ kể từ khi hoàn thiện mối dán cuối cùng mới được tiến hành bơm nước thử tải hoặc thử kín mối nối.
