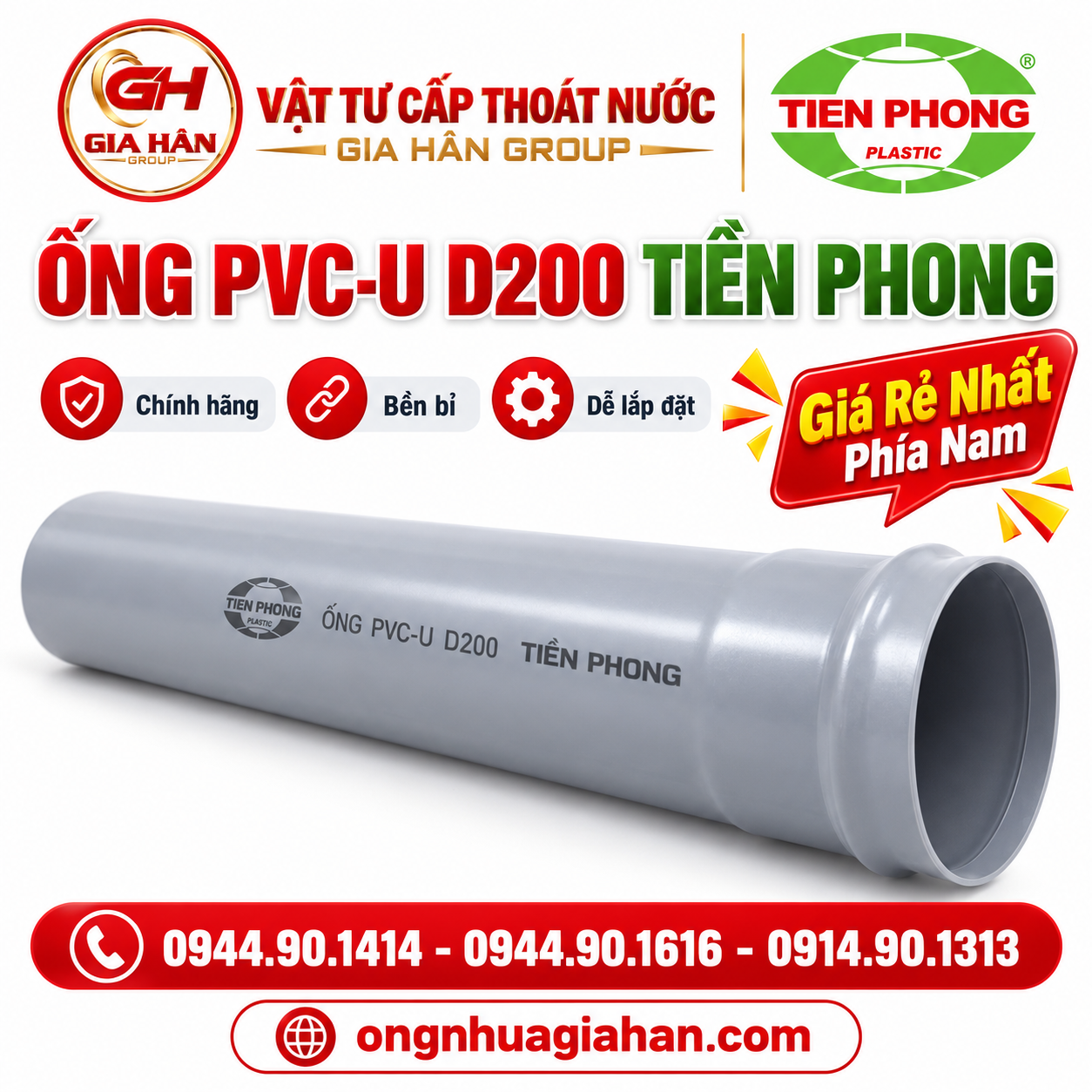

Cận cảnh ống PVC-U D200 Tiền Phong với đầu nong ống quy chuẩn phục vụ lắp ghép
Thông số kỹ thuật Ống PVC-U D200 Tiền Phong
- Bảng thông số kỹ thuật cơ bản của ống nhựa PVC-U D200 Tiền Phong sản xuất theo hệ mét:
| Thông số | Giá trị / Điều kiện kỹ thuật |
| Đường kính ngoài danh nghĩa (DN) | 200 mm |
| Vật liệu chế tạo | Nhựa uPVC (Unplasticized Polyvinyl Chloride – PVC không hóa dẻo) |
| Tiêu chuẩn sản xuất công bố | ISO 1452:2009 / TCVN 8491:2011 (Hệ mét) |
| Dải độ dày thành ống (e) | 3,20 mm – 14,70 mm (tùy theo Class) |
| Cấp áp suất danh định (PN) | Không áp (thoát nước), PN4, PN5, PN6, PN8, PN10, PN12.5, PN16 bar |
| Chiều dài quy chuẩn | L = 4m/cây (chiều dài khác gia công theo đơn đặt hàng) |
| Kiểu đầu kết nối | Đầu nong trơn (dán keo uPVC) hoặc đầu nong lắp gioăng cao su |
| Màu sắc nhận diện | Xám tro tiêu chuẩn |
| Nhiệt độ làm việc cho phép | 0°C đến 45°C (áp suất làm việc giảm khi nhiệt độ > 20°C) |
| Hệ số giãn nở nhiệt dài | Khoảng 0,08mm/m x °C |
Bảng giá Ống PVC-U D200 Tiền Phong
- Dưới đây là bảng giá niêm yết cho các quy cách ống PVC-U D200 Tiền Phong theo hệ mét (ISO), được đối chiếu từ bảng giá công bố của nhà sản xuất tại Bảng Giá Ống PVC Tiền Phong Mới Nhất:
| Quy cách / Phân loại | Độ dày (e) | Cấp áp lực (PN) | ĐVT | Đơn giá chưa VAT (VNĐ/m) | Đơn giá gồm VAT 8% (VNĐ/m) |
| Ống D200 Thoát nước (Ngoại chuẩn) | 3,20 mm | — | Mét | 221.300 | 239.004 |
| Ống D200 Class 0 (C0) | 3,90 mm | PN4 bar | Mét | 232.000 | 250.560 |
| Ống D200 Class 1 (C1) | 4,90 mm | PN5 bar | Mét | 280.400 | 302.832 |
| Ống D200 Class 2 (C2) | 5,90 mm | PN6 bar | Mét | 326.100 | 352.188 |
| Ống D200 Class 3 (C3) | 7,70 mm | PN8 bar | Mét | 416.100 | 449.388 |
| Ống D200 Class 4 (C4) | 9,60 mm | PN10 bar | Mét | 533.200 | 575.856 |
| Ống D200 Class 5 (C5) | 11,90 mm | PN12.5 bar | Mét | 657.100 | 709.668 |
| Ống D200 Class 6 (C6) | 14,70 mm | PN16 bar | Mét | 802.600 | 866.808 |
Điều kiện áp dụng và lưu ý thương mại:
-
Nguồn giá: Bảng giá niêm yết chính thức từ Công ty Cổ phần Nhựa Thiếu niên Tiền Phong.
-
Tình trạng thuế: Cột giá gồm VAT áp dụng thuế suất 8% theo quy định áp dụng trong bảng giá công bố.
-
Chính sách chiết khấu: Đơn giá trên bảng là giá niêm yết trước chiết khấu. Khách hàng dự án và nhà thầu thi công liên hệ Gia Hân Group để nhận mức chiết khấu thương mại cụ thể theo khối lượng và tiến độ thanh toán.
-
Chi phí vận chuyển: Tùy thuộc vào vị trí chân công trình và khối lượng đơn hàng, chi phí vận chuyển sẽ được thỏa thuận chi tiết trong báo giá chính thức.
-
Thông tin cần cung cấp để nhận báo giá: Tên sản phẩm, độ dày/Class (PN), kiểu đầu nối (nong trơn hay nong gioăng), số lượng mét (hoặc số cây), và địa điểm giao nhận hàng.
Quy cách và kích thước
Dòng ống PVC-U D200 của Tiền Phong thuộc hệ kích thước danh nghĩa theo hệ mét (ISO), được quy định theo đường kính ngoài DN = 200mm.
Để tính toán thủy lực sơ bộ, đường kính trong thực tế (ID) có thể ước tính gần đúng theo công thức:
ID = DN - 2e
(Trong đó e là chiều dày thành ống tính bằng mm. Đây là giá trị hình học gần đúng, không thay thế cho kích thước danh định DN khi thiết kế van hoặc phụ kiện mặt bích).
-
Ống D200 dày 3,2 mm (Ngoại chuẩn): Đường kính trong xấp xỉ 193,6mm, chủ yếu phục vụ đường ống thoát nước xả tự chảy không chịu tải trọng nén lớn.
-
Ống D200 C2 (5,9 mm - PN6): Đường kính trong xấp xỉ 188,2mm, thành ống dày dặn, đáp ứng tiêu chuẩn cho các tuyến thoát ngầm hạ tầng chịu áp suất dòng chảy nhẹ.
-
Ống D200 C4 (9,6 mm - PN10) & C6 (14,7 mm - PN16): Đường kính trong lần lượt xấp xỉ 180,8mm và 170,6mm, sử dụng cho các tuyến ống cấp nước có áp lực bơm hoặc đi qua khu vực chịu tải trọng động cao.
Lưu ý quan trọng về hệ quy cách: Ống D200 thuộc hệ mét (ISO). Trên thị trường miền Nam tồn tại quy cách Ống D220 thuộc hệ inch (BS) Tiền Phong (tương đương 8 inch). Tuyệt đối không nhầm lẫn giữa D200 và D220 vì hai hệ này có đường kính ngoài hoàn toàn khác nhau, không thể dùng chung phụ kiện nối dán keo.

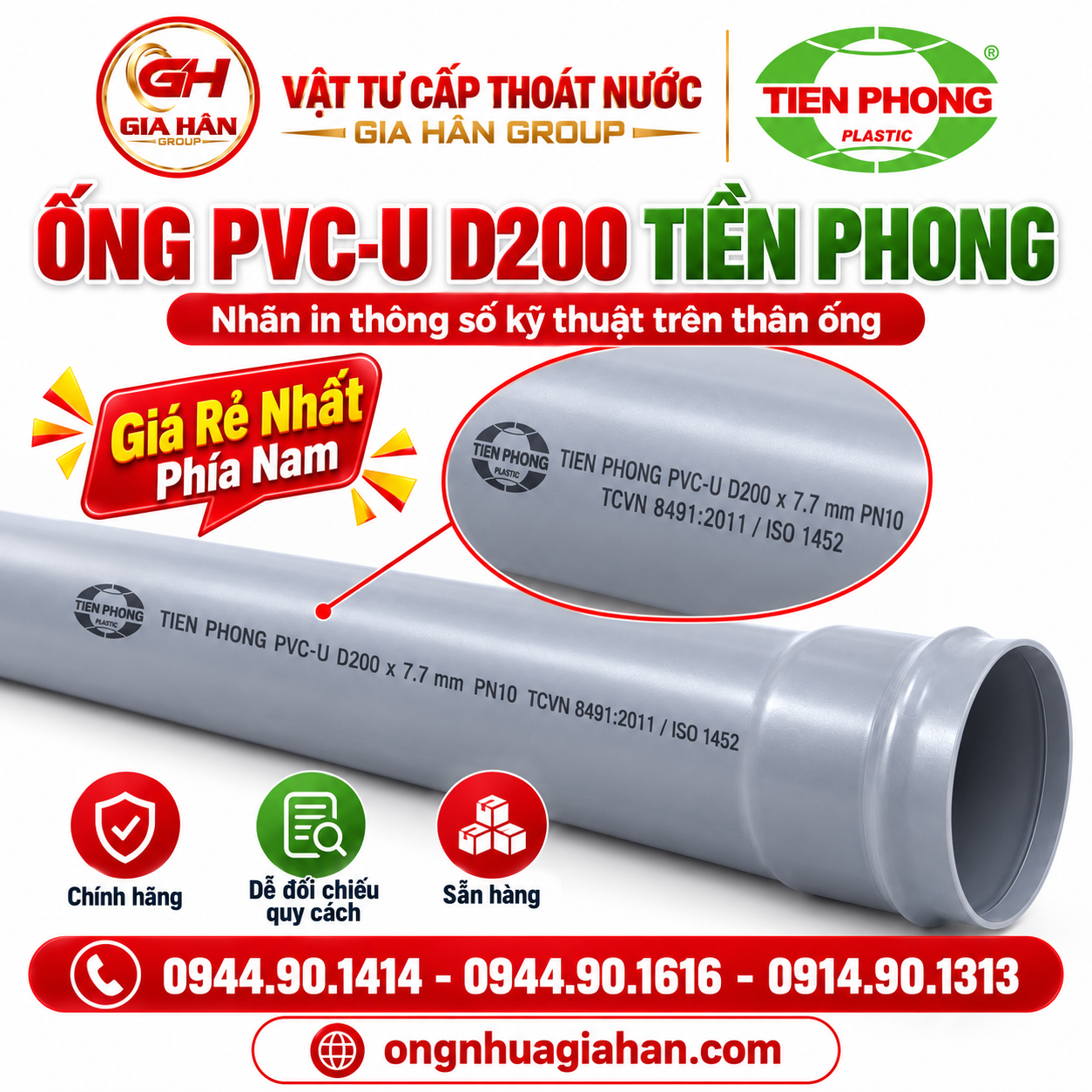

Ký hiệu thông số đường kính D200, cấp áp lực và tiêu chuẩn in dọc thân ống thực tế
Đặc điểm và cấu tạo
Ống nhựa PVC-U D200 Tiền Phong được cấu tạo từ vật liệu nhựa nhiệt dẻo tổng hợp:
-
Thành phần vật liệu: Hạt nhựa Polyvinyl Clorua nguyên sinh không hóa dẻo (uPVC), bổ sung các phụ gia trợ gia công, chất ổn định nhiệt và chất bôi trơn chuyên dụng. Cấu trúc nhựa đặc chắc, không chứa chất hóa dẻo Phthalate độc hại.
-
Bề mặt lòng ống nhẵn mịn: Hệ số ma sát dòng chảy rất thấp (hệ số Hazen-Williams đạt C = 150), giúp hạn chế tối đa tổn thất áp lực cột nước và ngăn ngừa đóng cặn rong rêu sau thời gian dài sử dụng.
-
Khả năng kháng hóa chất: Vật liệu uPVC trơ với hầu hết các dung dịch axit vô cơ loãng, dung dịch kiềm, muối và chất tẩy rửa sinh hoạt ở điều kiện nhiệt độ dưới 45°C. Không bị oxy hóa, mục rữa hay ăn mòn điện hóa như ống kim loại chôn ngầm.
-
Cấu tạo đầu nối: Được gia công nong sẵn một đầu tại nhà máy. Tùy theo thiết kế tuyến ống, đầu nong có rãnh chứa gioăng cao su EPDM đàn hồi hoặc đầu nong trơn có độ côn nhẹ để liên kết bằng keo dán uPVC chuyên dụng.
Ứng dụng
Ống PVC-U D200 Tiền Phong được sử dụng phổ biến trong các dự án hạ tầng kỹ thuật và công trình dân dụng quy mô lớn:
-
Hệ thống thoát nước thải và thoát nước mưa hạ tầng: Với tiết diện danh nghĩa lớn, ống D200 thường được sử dụng làm đường trục thu gom thoát nước mưa khu đô thị, cống ngang đường nội bộ hoặc tuyến thoát nước tòa nhà cao tầng.
-
Mạng lưới truyền dẫn cấp nước sạch: Các cấp áp lực C3 (PN8), C4 (PN10) và C6 (PN16) được dùng làm tuyến ống cấp nước thứ cấp dẫn từ trạm bơm tăng áp hoặc tuyến truyền tải liên phường/xã.
-
Đường ống công nghệ trong trạm xử lý nước: Hệ thống dẫn bùn, dẫn nước thải sau xử lý hoặc gom nước lọc trong các nhà máy xử lý nước cấp và nước thải công nghiệp.
-
Hệ thống tưới tiêu nông nghiệp quy mô trang trại: Làm đường ống chính dẫn nước tưới từ hồ chứa hoặc trạm bơm lưu lượng lớn tới các phân khu canh tác.
Cách chọn đúng quy cách
Để lựa chọn chính xác mã ống PVC-U D200 phù hợp với hồ sơ thiết kế và tối ưu chi phí, người mua vật tư nên tuân thủ trình tự sau:
-
Xác định nhu cầu sử dụng: Ống dùng cho tuyến thoát tự chảy (chỉ cần chịu tải trọng đất) hay tuyến cấp nước có áp lực bơm?
-
Đối chiếu kích thước kết nối: Kiểm tra bản vẽ kỹ thuật xem hệ thống dùng quy cách D200 (hệ mét) hay D220 (hệ inch), tránh đặt sai hệ gây lãng phí.
-
Xác định áp suất và nhiệt độ làm việc:
-
Tuyến xả tự chảy, giếng thu: Chọn loại Ngoại chuẩn (3,2 mm) hoặc C0 (PN4).
-
Tuyến cống thoát ngầm hạ tầng: Ưu tiên C1 (PN5) hoặc C2 (PN6) để đảm bảo độ cứng vòng tránh xẹp ống khi lu lèn đất.
-
Tuyến bơm cấp nước áp lực: Chọn từ C3 (PN8), C4 (PN10) đến C6 (PN16) theo cột áp bơm tính toán.
-
-
Lựa chọn kiểu kết nối:
-
Tuyến ống ngắn, đi nổi hoặc trong hộp kỹ thuật: Dùng đầu nong trơn dán keo.
-
Tuyến ống chôn ngầm hạ tầng dài, có nguy cơ lún sụt: Khuyến nghị dùng đầu nong gioăng cao su để bù trừ co giãn nhiệt và chuyển vị nền đất.
-
-
Số lượng và điều kiện giao hàng: Thống kê tổng chiều dài cần cung cấp (quy đổi ra số cây 4m) và phương tiện bốc xếp hạ bãi.
Lỗi chọn sai thường gặp: Chọn ống độ dày mỏng (3,2 mm) chôn ngầm dưới lòng đường giao thông có xe tải trọng lớn đi qua mà không có biện pháp đổ bê tông bảo vệ, dẫn đến nguy cơ móp méo ống do tải trọng đè nén.
Lưu ý lắp đặt
Quá trình thi công ống PVC-U D200 cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất để đảm bảo độ kín khít và độ bền tuyến ống:
Đối với phương pháp dán keo (Nong trơn)
-
Cắt và vát mép ống: Cắt đầu ống vuông góc với trục tâm. Bắt buộc vát mép vát góc khoảng 15° - 30° ở đầu ống đực để tránh cào sạch lớp keo dán khi đẩy vào đầu nong cái.
-
Vệ sinh bề mặt: Lau sạch bụi bẩn, dầu mỡ và độ ẩm ở mặt ngoài đầu đực và mặt trong đầu nong cái bằng giẻ khô sạch.
-
Quét keo dán: Sử dụng keo dán uPVC Tiền Phong chính hãng. Quét một lớp keo mỏng, đều lên mặt trong đầu nong cái và một lớp dày hơn lên mặt ngoài đầu đực.
-
Ghép nối: Đẩy nhanh đầu đực vào đầu cái đến đúng vạch đánh dấu chiều sâu nong. Giữ cố định mối nối từ 20–30 giây để tránh hiện tượng đẩy trượt ra ngoài. Tuyệt đối không xoay vặn ống khi đã đẩy kịch vạch.
-
Thời gian bảo dưỡng: Lau sạch keo thừa bên ngoài mối nối. Không di chuyển mối nối trong vòng 5 phút và để khô ổn định tối thiểu 24 giờ trước khi tiến hành thử áp lực nước.
Đối với phương pháp lắp gioăng cao su
-
Kiểm tra rãnh gioăng: Vệ sinh rãnh nong và vòng gioăng cao su, đảm bảo gioăng không bị xoắn gập bên trong rãnh.
-
Bôi trơn bề mặt: Sử dụng chất bôi trơn chuyên dụng quét đều lên bề mặt ngoài đầu đực (đã vát mép) và bề mặt trong của gioăng cao su. Không dùng dầu mỡ gốc khoáng vì có thể làm trương nở gioăng cao su.
-
Đẩy ống vào vạch cữ: Dùng tời hoặc đòn bẩy kết hợp tấm gỗ đệm để đẩy đầu đực vào sâu trong đầu nong cái đến đúng vạch giới hạn cho phép giãn nở nhiệt.
Phân biệt với sản phẩm D200 và D220 dễ nhầm
- Dưới đây là bảng so sánh giúp phân biệt hai dòng ống cỡ lớn dễ bị nhầm lẫn trên thị trường vật tư cấp thoát nước:
| Tiêu chí | Ống PVC-U D200 Tiền Phong | Ống PVC-U D220 Tiền Phong |
| Hệ quy chuẩn kích thước | Hệ Mét (ISO) | Hệ Inch (BS) |
| Đường kính ngoài danh nghĩa | Đúng 200mm | Đúng 220mm (tương đương 8") |
| Tiêu chuẩn sản xuất | ISO 1452:2009 / TCVN 8491:2011 | BS 3505:1968 / BS EN ISO 1452 |
| Phụ kiện kết nối tương thích | Phụ Kiện PVC Tiền Phong quy cách D200 hệ mét | Phụ kiện PVC Tiền Phong quy cách D220 hệ inch |
| Khả năng lắp lẫn | Không thể lắp lẫn. Không cắm vừa đầu nối của nhau | Không thể lắp lẫn. Không cắm vừa đầu nối của nhau |
| Khu vực và ứng dụng chính | Thường dùng cho dự án hạ tầng, thoát nước đô thị hệ mét | Thường dùng trong các công trình dân dụng truyền thống miền Nam |
Tiêu chuẩn và chứng từ nghiệm thu
Ống PVC-U D200 do Công ty Cổ phần Nhựa Thiếu niên Tiền Phong sản xuất được quản lý chất lượng theo các quy chuẩn kỹ thuật:
-
Tiêu chuẩn chất lượng sản phẩm: Áp dụng tiêu chuẩn quốc tế ISO 1452:2009 và tiêu chuẩn quốc gia TCVN 8491:2011 đối với hệ thống ống nhựa dẻo dùng cho cấp nước, thoát nước chôn ngầm và đặt nổi dưới áp suất.
-
Hồ sơ chứng từ đi kèm: Sản phẩm xuất xưởng được cung cấp chứng nhận chất lượng xuất xưởng (CQ) từ nhà máy Nhựa Tiền Phong và chứng chỉ kiểm định hợp chuẩn/hợp quy theo lô hàng khi có yêu cầu nghiệm thu vật tư đầu vào của chủ đầu tư và tư vấn giám sát.

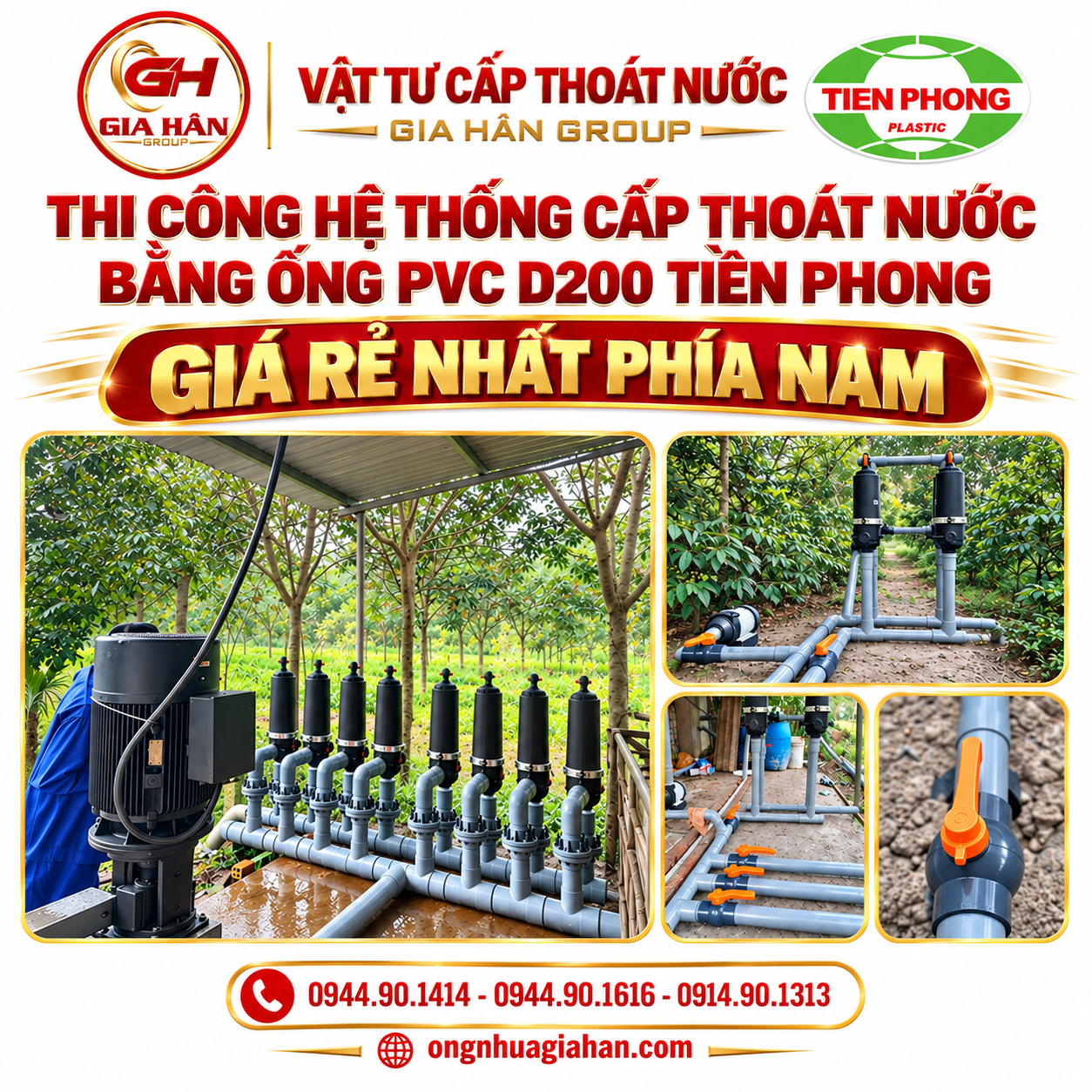

Thi công hệ thống cấp thoát nước bằng ống PVC-U D200 Tiền Phong (phi 200 mm), kết nối phụ kiện đồng bộ, đảm bảo độ kín khít, độ bền và yêu cầu kỹ thuật của công trình.
Câu hỏi thường gặp
1. Đơn giá ống PVC-U D200 Tiền Phong được tính theo mét hay theo cây?
Bảng giá niêm yết của nhà máy được công bố theo đơn vị tính là mét (VNĐ/m). Chiều dài tiêu chuẩn của mỗi cây ống xuất xưởng là 4 mét, do đó giá của một cây ống hoàn chỉnh sẽ bằng đơn giá mét nhân với 4.
2. Ống D200 Tiền Phong có lắp vừa các phụ kiện co, tê D220 không?
Không. Ống D200 là quy cách hệ mét (D = 200mm), còn phụ kiện D220 thuộc hệ inch (D = 220mm). Hai quy cách này có kích thước lệch nhau 20 mm nên tuyệt đối không thể lắp ghép trực tiếp với nhau.
3. Tuyến cống thoát nước ngầm sâu 1,5 mét nên dùng ống D200 độ dày nào?
Với tuyến cống chôn ngầm dưới đất có tải trọng lấp đất và phương tiện nhẹ qua lại, tối thiểu nên chọn ống PVC-U D200 từ Class 2 (e = 5,9mm, PN6) trở lên để đảm bảo độ cứng vòng cần thiết, tránh nguy cơ méo xẹp thành ống.
4. Cần cung cấp thông tin gì để nhận báo giá chiết khấu cho công trình?
Quý khách cần cung cấp quy cách độ dày hoặc cấp áp lực (PN), số lượng chiều dài (mét hoặc cây), kiểu đầu nối (nong trơn dán keo hoặc nong gioăng) và địa điểm giao hàng để Gia Hân Group bóc tách giá chiết khấu chính xác nhất.
