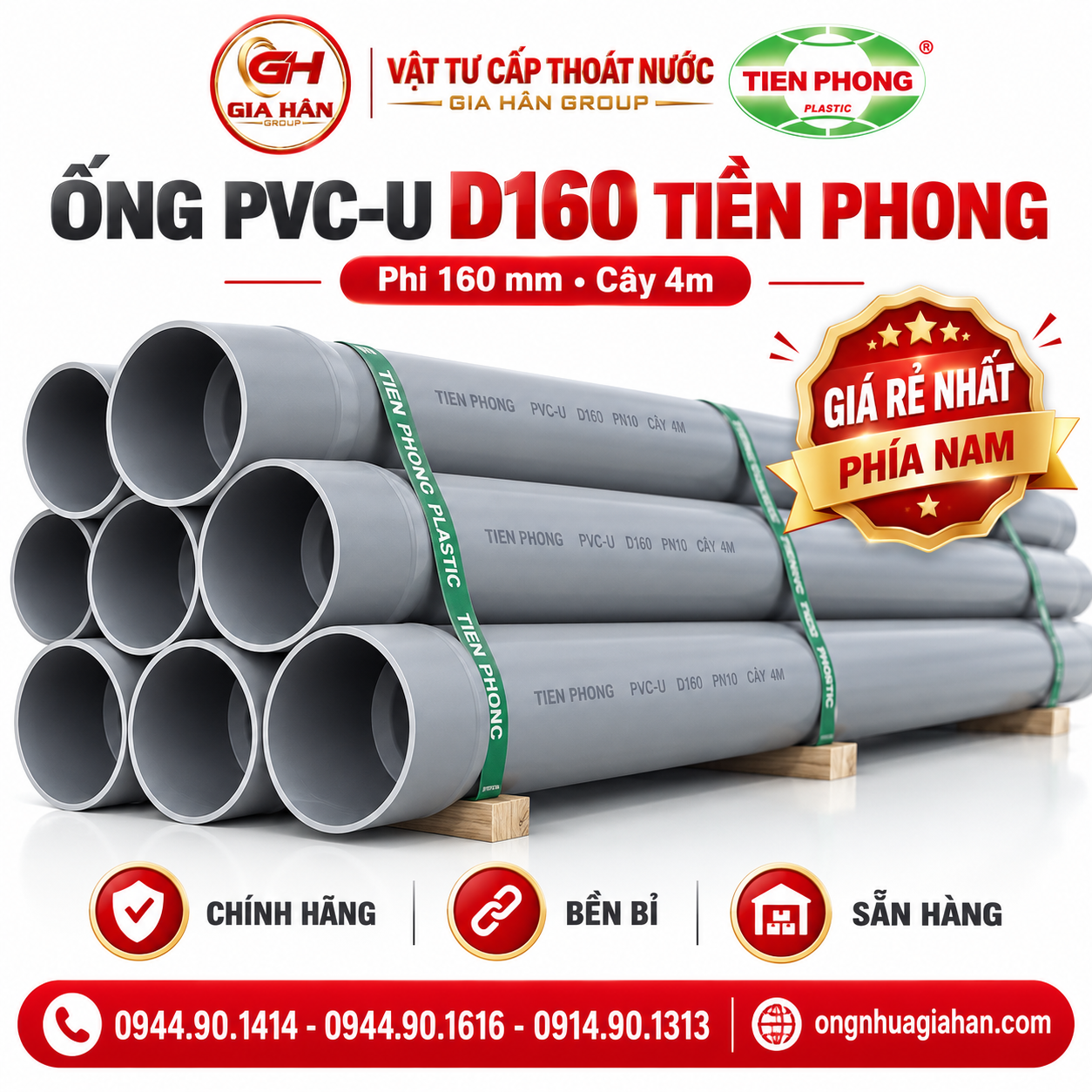

Ống nhựa uPVC D160 Tiền Phong (phi 160 mm) quy cách cây tiêu chuẩn dài 4 mét
Thông số kỹ thuật Ống PVC-U D160 Tiền Phong
- Bảng thông số kỹ thuật chế tạo của ống PVC-U D160 theo công bố tiêu chuẩn nhà sản xuất:
| Thông số | Giá trị / Điều kiện kỹ thuật |
| Đường kính ngoài danh nghĩa (DN / OD) | 160mm (dung sai theo tiêu chuẩn ISO 1452-2) |
| Hệ quy cách | Hệ mét (ISO) |
| Vật liệu chế tạo | Nhựa uPVC (Unplasticized Polyvinyl Chloride - không hóa dẻo) |
| Cấp áp lực làm việc danh định (PN) | 4 bar, 5 bar, 6 bar, 8 bar, 10 bar, 12.5 bar, 16 bar (ở 20°C) |
| Độ dày thành ống (e) | 3,2mm - 11,8mm (tùy theo cấp áp lực PN) |
| Chiều dài tiêu chuẩn | 4m/cây (hoặc 6m/cây đối với ống nong đầu gioăng dự án) |
| Phương pháp kết nối | Đầu nong trơn dán keo hoặc đầu nong lắp gioăng cao su |
| Nhiệt độ làm việc cho phép | 0°C tới 45°C (áp suất làm việc giảm khi nhiệt độ > 25°C) |
| Tiêu chuẩn sản xuất áp dụng | TCVN 8491-2:2011 / ISO 1452-2:2009 |
| Màu sắc nhận diện | Màu xám ghi đặc trưng |
Bảng giá Ống PVC-U D160 Tiền Phong Hệ mét (ISO)
- Đơn giá dưới đây là giá niêm yết chính thức của Công ty Cổ phần Nhựa Thiếu niên Tiền Phong áp dụng cho hệ thống phân phối:
-
Tiêu chuẩn: BS EN ISO 1452-2:2009 (Hệ số an toàn C = 2.0)
-
Đơn vị tính: đồng/mét
| Quy cách (DN) | Độ dày (mm) | Áp lực (PN) | Giá chưa VAT (đ/m) | Giá thanh toán gồm VAT 8% (đ/m) |
| 160 | 4,0 | PN 6.0 bar | 181.000 | 195.480 |
| 160 | 4,9 | PN 8.0 bar | 222.700 | 240.516 |
| 160 | 6,2 | PN 10.0 bar | 270.300 | 291.924 |
| 160 | 7,7 | PN 12.5 bar | 342.300 | 369.684 |
| 160 | 9,5 | PN 16.0 bar | 415.900 | 449.172 |
| 160 | 11,8 | PN 20.0 bar | 506.700 | 547.236 |
Ghi chú thương mại về bảng giá:
-
Nguồn dữ liệu: Bảng giá niêm yết nhà máy Nhựa Tiền Phong (Hệ mét ISO). Để so sánh tổng thể với các đường kính khác, quý khách có thể tra cứu tại bảng giá ống PVC Tiền Phong.
-
Quy cách tính giá: Đơn giá được tính theo mét dài. Cây tiêu chuẩn dài 4 mét (đơn giá cây = đơn giá mét x 4).
-
Chính sách chiết khấu: Đơn giá trên bảng là giá niêm yết của nhà sản xuất chưa trừ chiết khấu thương mại. Các đơn hàng dự án, công trình hạ tầng và đại lý bóc tách khối lượng lớn sẽ được Gia Hân Group áp dụng tỷ lệ chiết khấu riêng theo từng thời điểm.
-
Vận chuyển: Giá niêm yết chưa bao gồm chi phí bốc xếp và vận chuyển đến chân công trình ngoài khu vực hỗ trợ.
Quy cách và kích thước
Ống PVC-U D160 Tiền Phong thuộc phân nhóm ống kích thước trung bình lớn, thường dùng làm trục cấp thoát nước chính. Khi bóc tách bản vẽ thiết kế, kỹ sư cần nắm rõ các thông số hình học sau:
-
Đường kính ngoài danh nghĩa (D / OD): Cố định chuẩn xác ở 160mm trên toàn bộ thân ống đối với mọi cấp áp lực.
-
Đường kính trong danh định (ID): Thay đổi phụ thuộc trực tiếp vào độ dày thành ống (e). Giá trị hình học trong lòng ống tính toán gần đúng theo công thức:
ID = OD - 2e
Ví dụ: Với ống D160 PN6 (e = 4,7mm), đường kính thông thủy xấp xỉ 160 - 2 x 4,7 = 150,6mm. Với ống D160 PN10 (e = 7,7mm), đường kính thông thủy xấp xỉ 144,6mm. Việc tăng độ dày để chịu áp cao sẽ làm giảm nhẹ diện tích tiết diện dòng chảy.
-
Chiều dài cây: Quy cách thông dụng là 4m/cây (phù hợp với phương tiện vận chuyển đường bộ dân dụng). Đối với các dự án thoát nước chôn ngầm đặt hàng ống nối gioăng, chiều dài có thể xuất xưởng 6m/cây nhằm giảm thiểu số lượng mối nối trên tuyến.
Đặc điểm và cấu tạo
Sản phẩm ống nhựa PVC-U D160 Tiền Phong được sản xuất từ hạt nhựa uPVC nguyên sinh kết hợp các chất phụ gia ổn định nhiệt, chất trợ gia công và chất bôi trơn, không sử dụng chất hóa dẻo:
-
Bề mặt lòng ống nhẵn mịn: Hệ số nhám thủy lực nhỏ (n = 0,009 theo Manning), hạn chế tối đa ma sát dòng chảy, chống bám cặn hữu cơ và chống hiện tượng bùn cát lắng đọng lòng cống.
-
Kháng hóa chất trong giới hạn nhiệt độ: Chịu được các dung dịch axit loãng, dung dịch kiềm, muối và nước thải sinh hoạt có tính ăn mòn ở điều kiện nhiệt độ dưới 45°C.
-
Độ bền cơ học: Độ bền kéo đứt và khả năng chống biến dạng do áp lực nén của đất khi thi công chôn ngầm đúng tiêu chuẩn lót cát.
-
Khối lượng riêng nhẹ: Tỷ trọng chỉ khoảng 1,4g/cm3, nhẹ hơn nhiều so với ống gang và ống bê tông cùng đường kính, giúp giảm tải trọng treo trong tòa nhà và tiết kiệm chi phí bốc dỡ.
Ứng dụng
Ống uPVC D160 Tiền Phong được ứng dụng trong các hạng mục công trình sau:
-
Trục thoát nước thải và nước mưa tòa nhà: Làm ống đứng thoát nước mưa mái (Downpipe) và trục thoát nước phân tầng cho các khối chung cư cao tầng, bệnh viện, khách sạn nhờ khả năng xả lưu lượng lớn.
-
Mạng lưới thoát nước hạ tầng khu dân cư: Sử dụng làm tuyến cống gom nước thải sinh hoạt thứ cấp đấu nối từ hố ga gia đình ra tuyến thoát nước chính đô thị.
-
Đường ống cấp nước tưới tiêu nông nghiệp: Dùng làm trục bơm nước chính từ trạm bơm lưu lượng lớn ra mạng lưới kênh mương tưới tiêu cho các nông trường canh tác cao su, cà phê, cây ăn trái.
-
Hệ thống dẫn nước kỹ thuật công nghiệp: Vận chuyển nước làm mát, nước xử lý trong các nhà máy sản xuất không chứa dung môi hữu cơ mạnh.
-
Ống luồn bảo vệ cáp: Làm ống bọc cáp điện lực hoặc cáp viễn thông chôn ngầm đi qua khu vực đất chịu lực hoặc dưới làn đường giao thông.
Cách chọn đúng quy cách
Để lựa chọn chính xác độ dày và áp lực ống D160, tránh lãng phí chi phí hoặc sự cố vỡ nứt, cần tuân thủ các bước:
-
Xác định trạng thái làm việc của dòng chảy:
-
Hệ thống thoát nước tự chảy (không áp/trọng lực): Nên chọn cấp áp lực thấp như PN4 (3,2mm) hoặc PN6 (4,7mm) để tối ưu chi phí đầu tư.
-
Hệ thống bơm áp lực / tuyến đẩy: Cần tính toán áp lực cột nước và hiện tượng búa nước (Water Hammer) để chọn PN8 (6,2mm), PN10 (7,7mm) hoặc cao hơn.
-
-
Kiểm tra nhiệt độ môi trường và lưu chất:
-
Ống PVC-U Tiền Phong chỉ hoạt động chuẩn xác ở nhiệt độ 45°C. Không dùng ống này cho tuyến dẫn nước nóng hay hơi nhiệt công nghiệp.
-
-
Chọn phương pháp kết nối tương ứng:
-
Tuyến ống trục đứng đi trong hộp kỹ thuật: Ưu tiên mối nối dán keo để đảm bảo độ cứng vững của tuyến treo.
-
Tuyến ống chôn ngầm hạ tầng ngoài trời: Ưu tiên mối nối nong gioăng cao su vì gioăng có khả năng co giãn nhiệt và bù lún nền đất cục bộ tốt hơn mối nối keo.
-
-
Phối hợp phụ kiện đồng bộ: Khi thu hẹp tiết diện từ D160 xuống các nhánh D90 hay D110, cần sử dụng Nối giảm PVC Tiền Phong có cùng hệ mét và cấp áp lực tương thích.

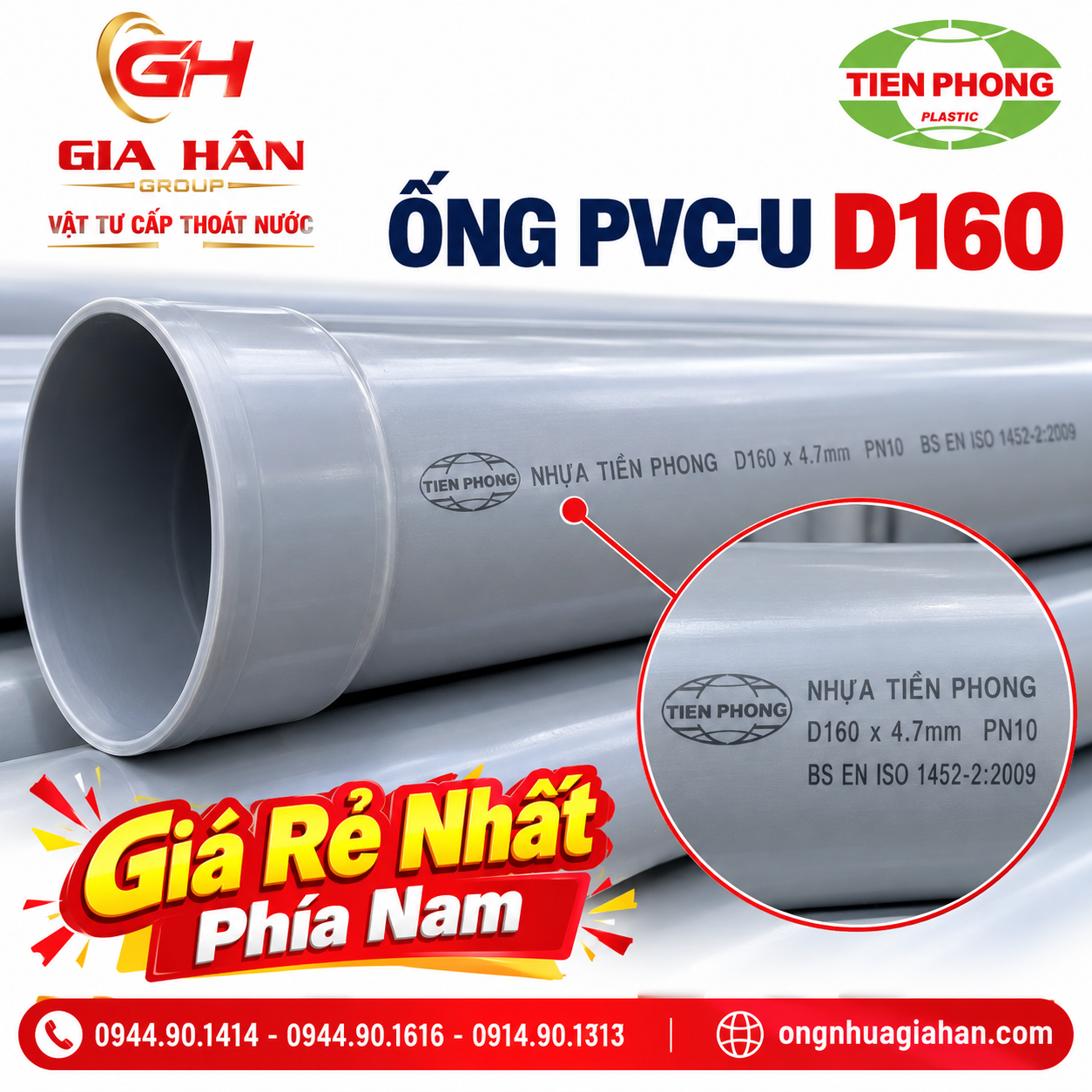

Thông số kỹ thuật, cấp áp lực và tiêu chuẩn in nhiệt sắc nét trên thân ống D160 Tiền Phong
Lưu ý lắp đặt
Quy trình thi công ống PVC-U D160 đòi hỏi tính cẩn trọng cao do kích thước ống lớn:
-
Kiểm tra bề mặt và vát mép: Trước khi ghép nối, vết cắt ống phải đảm bảo vuông góc với trục tâm. Mép ngoài đầu ống bắt buộc phải mài vát góc 15° với chiều sâu vát từ 3mm - 5mm để tránh làm đùn keo hoặc rách gioăng cao su khi đẩy ống vào đầu nong.
-
Phương pháp nối dán keo:
-
Lau sạch bụi bẩn và dầu mỡ ở đầu ống và mặt trong đầu nong bằng giẻ khô sạch.
-
Quét keo dán PVC Tiền Phong chuyên dụng một lớp đều, mỏng vào đầu nong và một lớp dày hơn vào đầu trơn của ống.
-
Đẩy nhanh đầu trơn vào đầu nong tới vạch giới hạn và giữ cố định mối nối từ 20 đến 30 giây để tránh hiện tượng đẩy ngược. Lau sạch keo thừa bên ngoài và để mối nối khô tĩnh tối thiểu 24 giờ trước khi thử áp.
-
-
Phương pháp nối gioăng cao su:
-
Vệ sinh sạch rãnh lắp gioăng, lắp vòng gioăng đúng chiều quy định.
-
Quét chất làm trơn (dung dịch bôi trơn chuyên dụng của nhà sản xuất, tuyệt đối không dùng mỡ gốc khoáng/dầu hỏa vì sẽ làm mủn cao su).
-
Căn thẳng trục tuyến ống và dùng kích tời hoặc đòn bẩy đẩy đầu ống vào đến đúng vạch dấu.
-
-
Thi công chôn ngầm: Đáy rãnh đào phải được san phẳng và lót một lớp cát đệm dày tối thiểu 10cm. Khi lấp đất, cần lót cát hai bên sườn ống và đầm nhẹ từng lớp trước khi lấp đất tự nhiên lên trên.
Phân biệt với sản phẩm dễ nhầm
- Kỹ sư và bộ phận vật tư thường nhầm lẫn giữa hai quy cách danh nghĩa là D160 và D168. Đây là hai quy chuẩn hoàn toàn khác nhau:
| Tiêu chí so sánh | Ống PVC-U D160 Tiền Phong | Ống PVC-U D168 Tiền Phong |
| Hệ thống tiêu chuẩn | Hệ mét (Metric Series) theo ISO 1452:2009 / TCVN 8491 | Hệ inch (BS Series) theo BS 3505 / TCVN 6151 |
| Đường kính ngoài thực tế (OD) | Đúng 160mm | Đúng 168mm (chênh lệch 8 mm) |
| Ký hiệu danh định | D160 / DN160 | D168 (thường gọi thương mại là ống 6 inch) |
| Phụ kiện kết nối (Co, Tê, Nối) | Bắt buộc dùng phụ kiện hệ mét D160 | Bắt buộc dùng phụ kiện hệ inch D168 |
| Khả năng lắp lẫn | Không thể lắp trực tiếp vào nhau nếu không có mặt bích hoặc đầu nối chuyển hệ | Không thể lắp trực tiếp vào phụ kiện D160 |
- Quý khách cần kiểm tra kỹ quy cách phụ kiện hiện hữu trên công trình hoặc bản vẽ kỹ thuật. Trường hợp công trình thiết kế theo hệ inch, hãy đối chiếu quy cách tại mục Giá ống PVC-U D168 Tiền Phong.
Tiêu chuẩn và chứng từ và nghiệm thu
Sản phẩm ống nhựa PVC-U D160 do Nhựa Tiền Phong chế tạo tuân thủ hệ thống kiểm soát chất lượng nghiêm ngặt:
-
Tiêu chuẩn sản phẩm: Sản xuất và thử nghiệm phù hợp với tiêu chuẩn TCVN 8491-2:2011 (tương đương hoàn toàn với tiêu chuẩn quốc tế ISO 1452-2:2009) về hệ thống ống nhựa dẫn nước thải và cấp nước dưới điều kiện có áp.
-
Hồ sơ nghiệm thu vật tư: Khi cung ứng cho các gói thầu dự án, Gia Hân Group cung cấp đầy đủ bộ chứng từ pháp lý đi kèm gồm:
-
Chứng chỉ xuất xưởng (CO) từ nhà máy Nhựa Tiền Phong cho lô sản xuất.
-
Chứng nhận chất lượng (CQ) xác nhận kết quả kiểm định các chỉ tiêu cơ lý (độ bền kéo, độ co giãn nhiệt, áp suất phá hủy).
-
Hóa đơn giá trị gia tăng (VAT) hợp lệ theo đúng quy cách thực tế giao nhận.
-

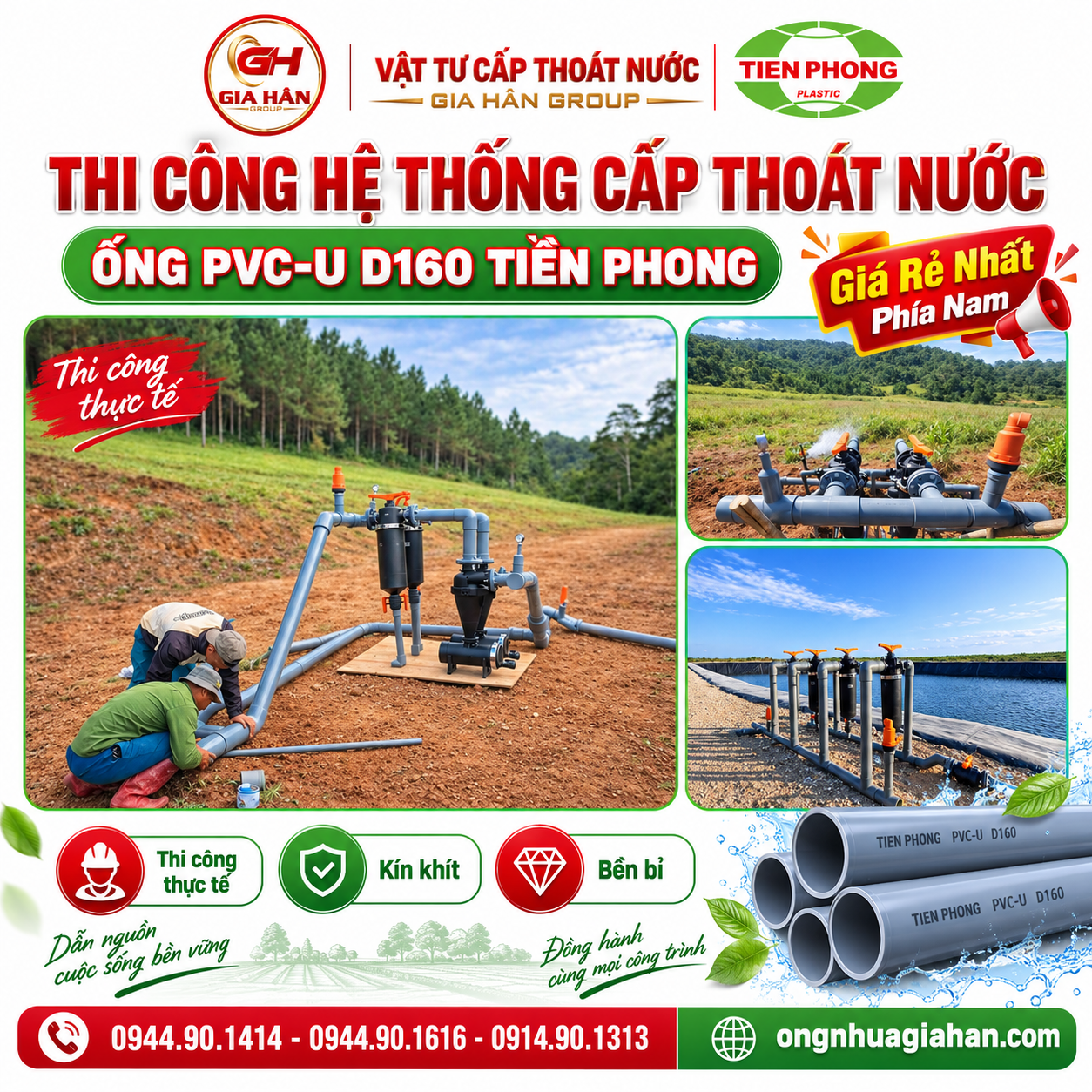

Thi công lắp đặt ống PVC-U D160 Tiền Phong cho hệ thống cấp thoát nước công trình, sử dụng phụ kiện kết nối phù hợp, đảm bảo độ kín khít và yêu cầu kỹ thuật.
Câu hỏi thường gặp
1. Đơn giá ống PVC D160 Tiền Phong trong bảng tính theo mét hay theo cây?
Đơn giá niêm yết trong bảng giá chuẩn của nhà máy tính theo đơn vị mét dài. Mỗi cây ống có chiều dài tiêu chuẩn 4m, do đó giá thành phẩm một cây ống bằng đơn giá mét nhân với 4.
2. Ống D160 và phụ kiện D168 Tiền Phong có nối chung với nhau được không?
Không. Đường kính ngoài của ống D160 là 160mm (hệ mét), trong khi phụ kiện D168 có lòng kết nối dành cho ống 168mm (hệ inch). Hai kích thước này lệch nhau 8mm, không thể dán keo kín khít và bắt buộc phải dùng đúng hệ phụ kiện tương ứng.
3. Tuyến ống thoát nước mưa trục đứng nên chọn loại D160 có độ dày bao nhiêu?
Với trục thoát nước mưa và nước thải tự chảy không dùng áp lực đẩy của máy bơm, nhà thầu thường lựa chọn ống D160 cấp áp lực PN4 (3,2mm) hoặc PN6 (4,7mm) để đảm bảo độ cứng vững của đường ống khi treo đỡ mà vẫn tối ưu chi phí vật tư.
4. Hồ sơ đặt hàng ống D160 dự án cần cung cấp những thông tin gì để nhận báo giá chiết khấu?
Để nhận được bảng chiết khấu chính xác nhất từ Gia Hân Group, quý khách vui lòng cung cấp: cấp áp lực (PN) hoặc độ dày thành ống, phương pháp nối (dán keo hay gioăng), tổng chiều dài cần cấp, địa điểm nhận hàng và tiến độ giao hàng.
Liên hệ tư vấn và nhận báo giá dự án
Quý nhà thầu, kỹ sư cơ điện và chủ đầu tư có nhu cầu tra cứu giá chiết khấu, lấy mẫu thử nghiệm hoặc đặt mua ống nhựa PVC-U D160 Tiền Phong chính hãng cho công trình, vui lòng liên hệ bộ phận kinh doanh dự án của Vật Tư Cấp Thoát Nước Gia Hân Group:
-
Hotline tư vấn & Báo giá dự án: 0944.90.1414 – 0944.90.1616 – 0914.90.1313
-
Kho hàng chính: Số 265 Đường số 1, Phường Bình Hưng Hòa B, Quận Bình Tân, TP. Hồ Chí Minh
-
Website: ongnhuagiahan.com
-
Trang hỗ trợ khách hàng: Liên hệ Gia Hân Group
Nguồn – Người biên soạn – Ngày cập nhật
-
Nguồn tài liệu kỹ thuật & giá:
-
Catalogue ống và phụ tùng uPVC theo tiêu chuẩn ISO 1452 (Hệ mét)
-
Bảng giá niêm yết ống uPVC Tiền Phong phát hành ngày 01/07/2023 (vẫn duy trì hiệu lực bảng niêm yết cơ sở).
-
Báo giá và dữ liệu thực tế tại kho phân phối Gia Hân Group.
-
-
Ngày cập nhật nội dung: 12/10/2026.
-
Ngày hiệu lực bảng giá: Căn cứ theo thông báo giá hiện hành của nhà sản xuất Nhựa Tiền Phong tại thời điểm xuất kho.
