Trong thực tế thi công hạ tầng cấp thoát nước và công nghệ sửa chữa đường ống không đào (trenchless), đai ngàm ống nong là giải pháp thay thế hiệu quả cho phương pháp hàn nhiệt đối đầu trên các tuyến Ống HDPE hoặc các điểm kết nối chật hẹp, ngập nước.

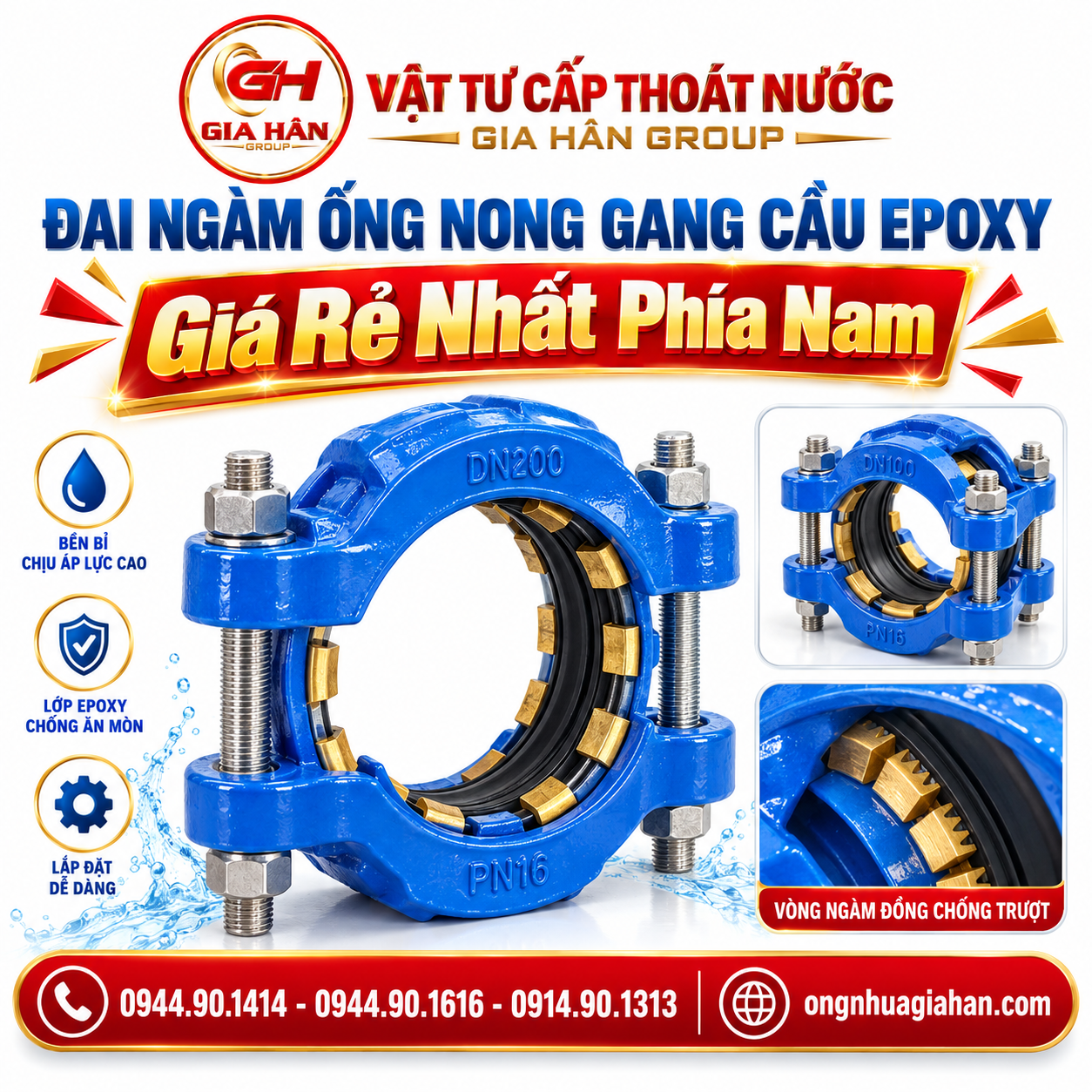

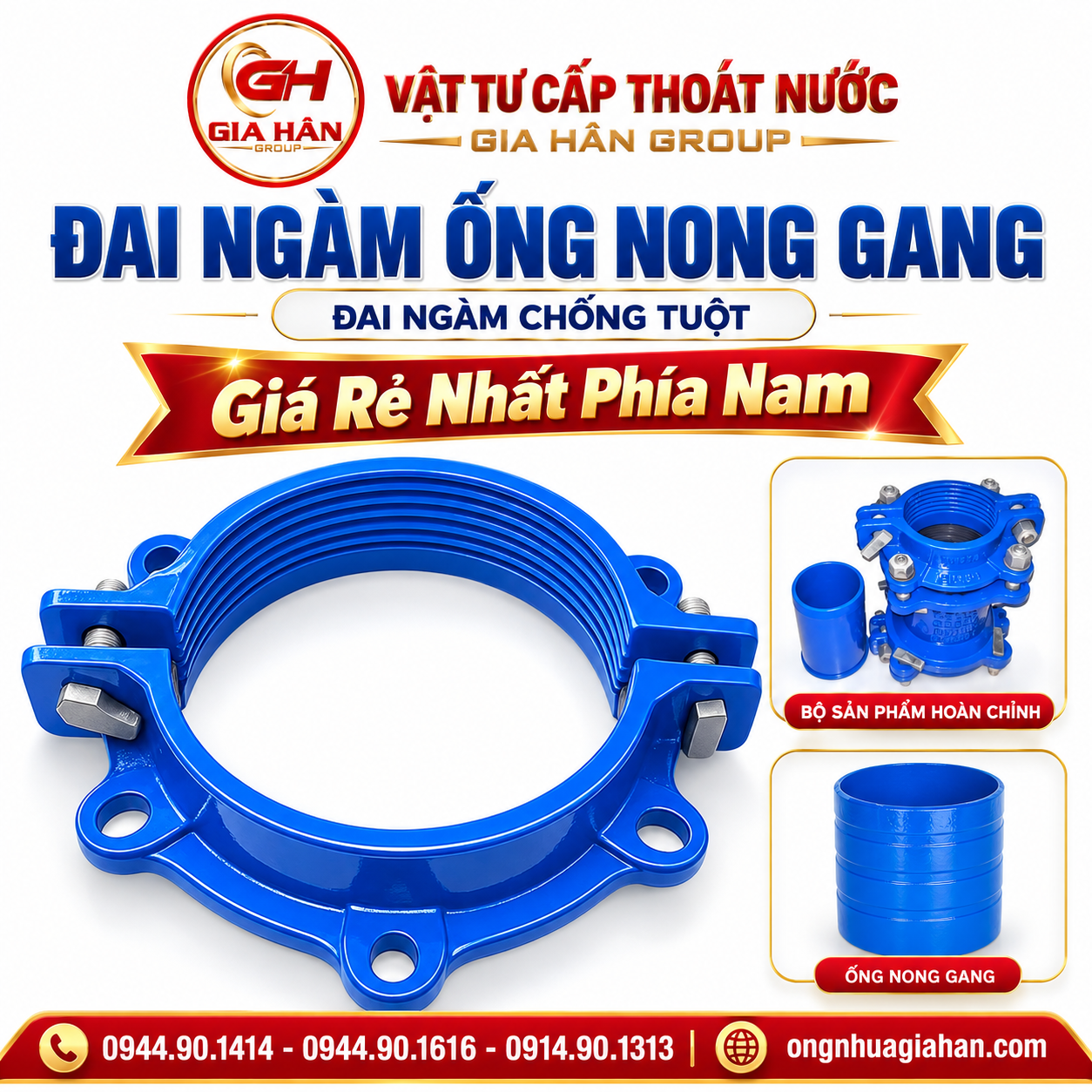

Đai ngàm ống nong gang cầu sơn tĩnh điện Epoxy chuyên dụng cho tuyến ống cấp thoát nước và cải tạo hạ tầng
2. Cấu tạo và cơ chế chống tuột mối nối
Đai ngàm ống nong gang được gia công đồng bộ nhằm chịu áp lực va đập thủy lực và rung chấn nền đất:
-
Thân và nắp ép (Body & Gland): Đúc bằng gang dẻo GJS500-7 hoặc FCD450-12 theo tiêu chuẩn ISO 2531, chịu tải va đập và áp suất cao. Toàn bộ bề mặt được phủ sơn tĩnh điện Epoxy dày ≥ 250 µm (tương đương ≥ 0,25 mm), ngăn ăn mòn điện hóa và an toàn cho mạng lưới nước sạch sinh hoạt.
-
Vòng ngàm siết chống tuột (Restraint Grip Ring): Chế tạo bằng đồng thau hoặc thép tôi nhiệt luyện hình răng vát. Khi siết bu-lông, vòng ngàm ép côn ăn sâu vào thành ngoài ống nhựa/ống kim loại, triệt tiêu lực đẩy dọc trục sinh ra từ áp lực dòng chảy hoặc hiện tượng búa nước.
-
Gioăng làm kín (Sealing Gasket): Cao su tổng hợp EPDM/NBR đạt chuẩn ISO 4633, duy trì độ kín khít lâu dài kể cả khi đường ống có độ võng hoặc lệch góc nhẹ (tới 3°–5°).
-
Hệ bu-lông siết: Thép mạ kẽm nhúng nóng hoặc Inox 304 chịu lực siết phân bố đều quanh chu vi ống nong.

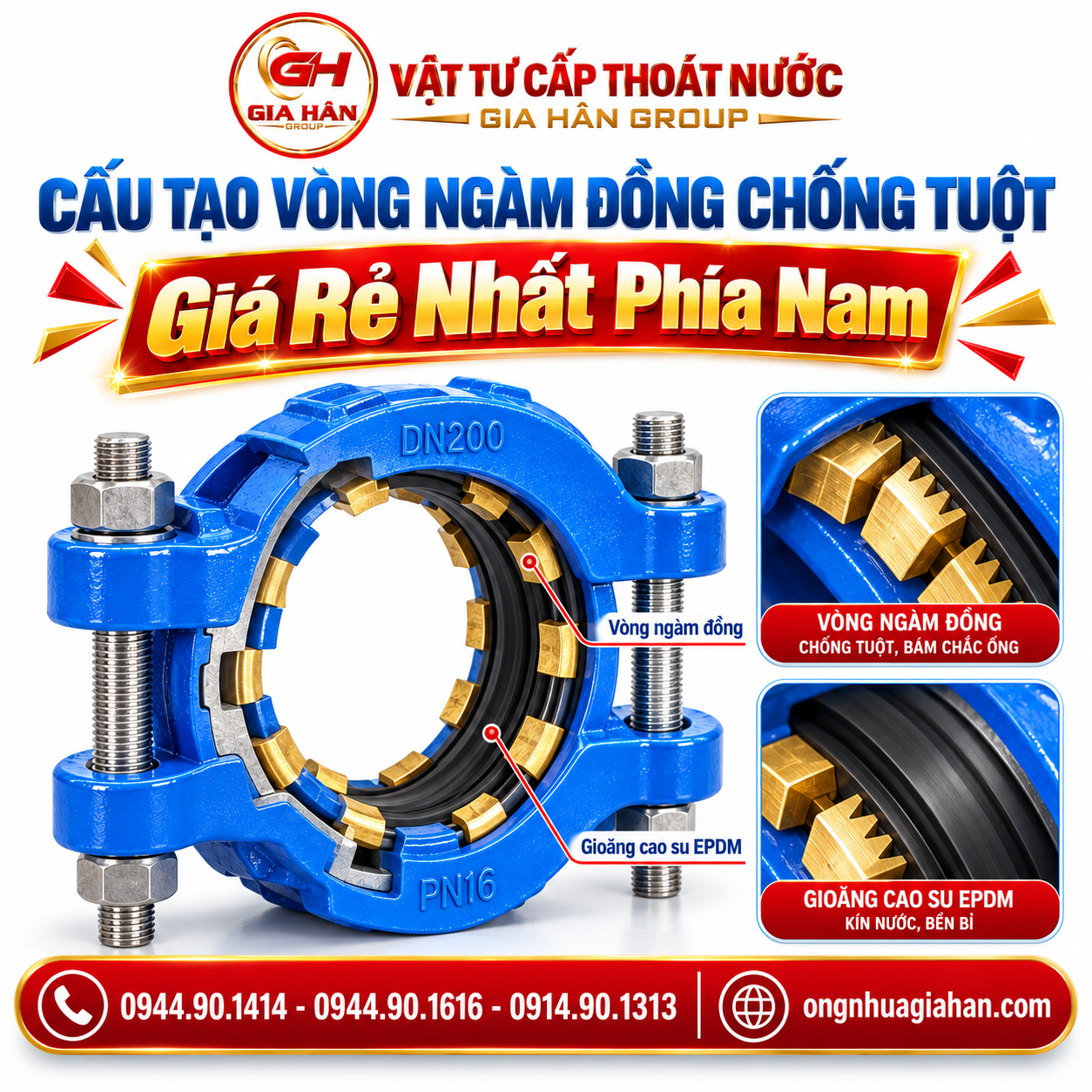

Cấu tạo vòng răng ngàm bám giữ cơ học giúp cố định ống nong an toàn trước biến thiên áp suất
3. Các dạng phụ kiện đai ngàm ống nong gang thông dụng
Tùy vào sơ đồ mặt bằng và thiết bị đấu nối, đai ngàm ống nong gang được sử dụng kèm các khối nối mềm như:
-
Khớp nối đai ngàm 2 đầu ống trơn (Dạng FF/EE): Tương tự kết cấu của dòng Khớp nối mềm EE gang, thiết kế 2 đầu ngàm cho phép kết nối trực tiếp hai đoạn ống trơn với nhau (HDPE – HDPE, HDPE – Gang), xử lý nhanh các sự cố nứt vỡ cục bộ.
-
Khớp nối đai ngàm 1 đầu bích (Dạng BF/BE): Kế thừa đặc tính của Khớp nối mềm BE, gồm một đầu ngàm siết giữ ống nong và một đầu mặt bích tiêu chuẩn BS/DIN/JIS. Dạng này dùng để liên kết đường ống vào van bướm, van cổng, đồng hồ đo lưu lượng hoặc máy bơm.
-
Cút & Chếch đai ngàm (90°, 45°, 22.5°): Định hướng dòng chảy tại các góc cua mà không cần dùng gối đỡ bê tông lớn để chống tuột mối nối.
-
Tê gang đai ngàm (FFB, FFF): Hỗ trợ phân nhánh cấp nước trực tiếp từ tuyến ống chính. Xem thêm Khớp nối gang chuyên dụng để lựa chọn giải pháp tương thích theo bản vẽ thiết kế.
4. Thông số kỹ thuật & Bảng quy cách tham khảo
| Quy cách (DN) | Đường kính ống ngoài phù hợp (OD mm) | Cấp áp lực (PN) | Vật liệu thân | Vật liệu ngàm | Tiêu chuẩn chế tạo |
| DN50 | 63 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | ISO 2531:2009 |
| DN65 | 75 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | ISO 2531:2009 |
| DN80 | 90 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | ISO 2531:2009 |
| DN100 | 110 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | TCVN 10177:2013 |
| DN125 | 125 / 140 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | TCVN 10177:2013 |
| DN150 | 160 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | TCVN 10177:2013 |
| DN200 | 200 / 225 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | TCVN 10177:2013 |
| DN250 | 250 / 280 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | TCVN 10177:2013 |
| DN300 | 315 mm | PN10 / PN16 | Gang cầu GJS500-7 | Đồng / Thép hợp kim | TCVN 10177:2013 |
5. Bảng giá đai ngàm ống nong gang (Cập nhật mới)
- Lưu ý: Đơn giá thực tế có thể thay đổi tùy thuộc vào quy cách ngàm (ngàm đồng hoặc ngàm hợp kim inox), vật liệu bu-lông (thép mạ kẽm hay Inox 304) và khối lượng đơn hàng dự án.
| Nhóm sản phẩm | Kích thước định danh | Quy cách lắp ráp | Đơn giá tham khảo (VNĐ/Bộ) |
| Đai ngàm ống nong FF (2 đầu ngàm) | DN50 – DN100 | Nối ống OD 63 – OD 110 | 480.000 – 1.150.000 |
| Đai ngàm ống nong FF (2 đầu ngàm) | DN125 – DN200 | Nối ống OD 125 – OD 225 | 1.350.000 – 2.850.000 |
| Đai ngàm ống nong BF (1 ngàm + 1 bích) | DN50 – DN100 | Bích PN10/16 nối OD 63 – 110 | 420.000 – 980.000 |
| Đai ngàm ống nong BF (1 ngàm + 1 bích) | DN125 – DN200 | Bích PN10/16 nối OD 125 – 225 | 1.200.000 – 2.450.000 |
| Đai ngàm cỡ lớn (Dự án) | DN250 – DN400 | Theo bản vẽ thiết kế | Liên hệ theo khối lượng |

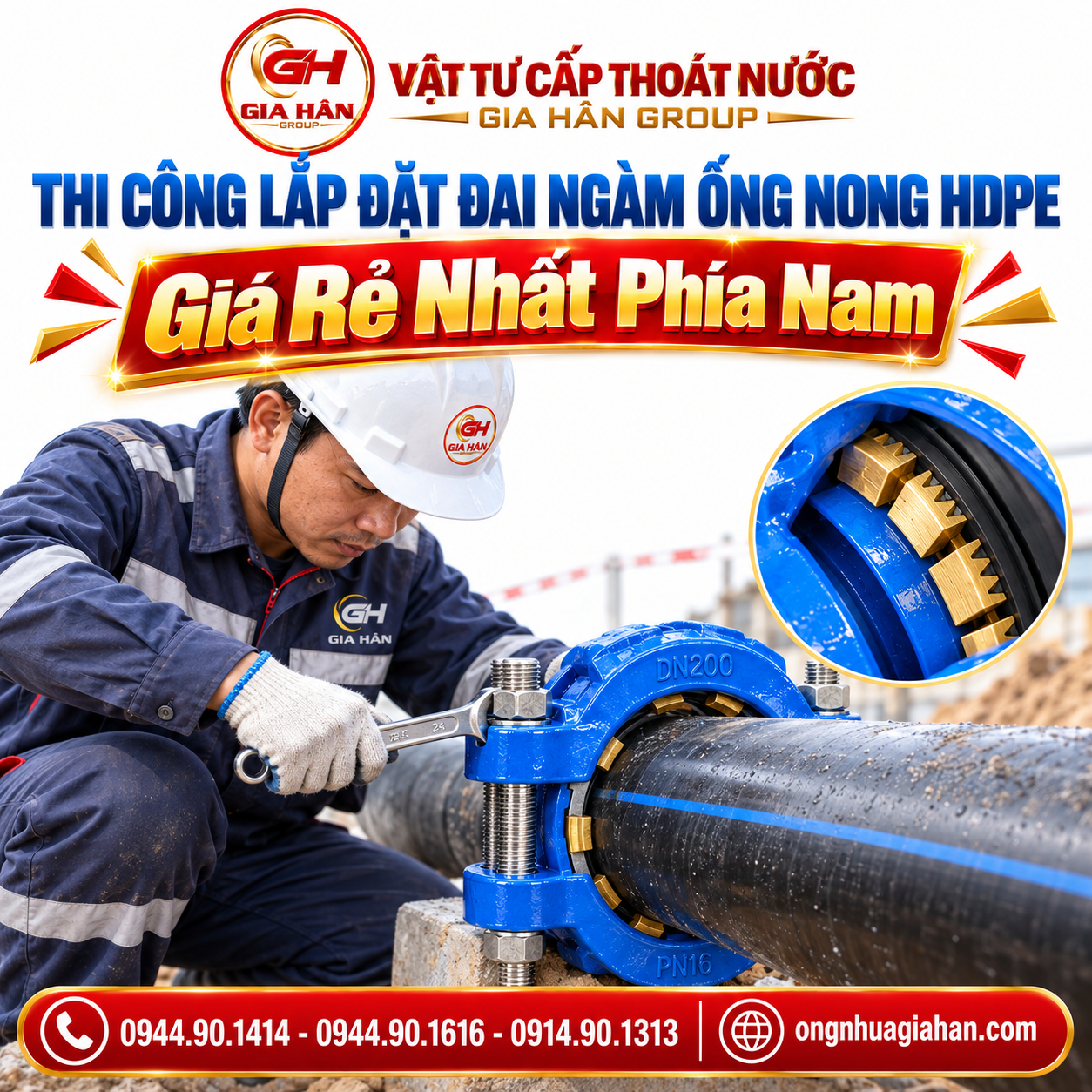

Thao tác siết bu-lông đan chéo đối xứng đảm bảo lực nén đều lên ngàm và gioăng cao su
6. Quy trình thi công đai ngàm ống nong đúng chuẩn kỹ thuật
Để phụ kiện phát huy tối đa độ kín nước và khả năng khóa ống, đội ngũ thi công cần tuân thủ 4 bước:
-
Vệ sinh và kiểm tra bề mặt ống: Làm sạch cát sỏi, dầu mỡ ở đoạn đầu ống cần lắp. Kiểm tra mép ống không bị méo mó, xước dọc sâu vượt mức cho phép.
-
Đánh dấu chiều sâu lồng ống: Dùng bút đánh dấu chiều sâu đưa ống vào thân đai ngàm để đảm bảo đầu ống đi qua toàn bộ chiều rộng của gioăng làm kín và vành ngàm.
-
Lồng đai ngàm và cân chỉnh tim ống: Đưa đai ngàm vào vị trí, giữ tim hai đầu ống thẳng hàng (độ lệch góc không vượt quá dung sai nhà sản xuất khuyến nghị).
-
Siết bu-lông theo nguyên tắc đối xứng: Siết từ từ các cặp bu-lông đối diện nhau theo hình sao hoặc chéo chữ X để nắp ép nén đều gioăng cao su và ép ngàm bám khít quanh chu vi ống. Tránh siết chặt hoàn toàn một phía trước vì dễ gây vênh gioăng hoặc lệch ngàm.
7. Mua Đai Ngàm Ống Nong Gang Tại Vật Tư Cấp Thoát Nước Gia Hân Group
- Gia Hân Group là đơn vị chuyên phân phối vật tư ngành nước, phụ kiện gang hạ tầng kỹ thuật và giải pháp đường ống tại TP. Hồ Chí Minh cùng các tỉnh phía Nam. Dòng sản phẩm đai ngàm ống nong gang do Gia Hân Group cung cấp đạt tiêu chuẩn ISO 2531 / TCVN 10177, dải kích thước chuẩn từ DN50 đến DN600, sẵn sàng cung ứng cho các dự án mạng lưới cấp nước sạch, thoát nước thải và cải tạo đường ống không đào.
Cam kết dịch vụ bán hàng từ Gia Hân Group
-
Bảo hành tiêu chuẩn: Bảo hành kỹ thuật từ 12 đến 24 tháng theo tiêu chuẩn của nhà sản xuất.
-
Đổi trả linh hoạt: Hỗ trợ xử lý đổi trả kịp thời nếu phát hiện lỗi đúc, sai lệch quy cách kết nối hoặc không đạt yêu cầu nghiệm thu kỹ thuật.
-
Chính sách công nợ & chiết khấu: Áp dụng mức chiết khấu linh hoạt cho nhà thầu thi công, đơn vị thi công PCCC và các đại lý vật tư cấp thoát nước.
CÔNG TY TNHH GIA HÂN GROUP
Trụ sở: 182/13/44 Hồ Văn Long, KP1, P. Bình Tân, TP. HCM.
Kho hàng: 265, Đường số 1, P. Bình Tân, TP. HCM.
Hotline/Zalo: 0944.90.1414 – 0944.90.1616 – 09414.90.1313
Khu vực phục vụ: TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An và giao hàng trên toàn quốc
Email: ghgroup.vn@gmail.com
Website chính thức: https://ongnhuagiahan.com/

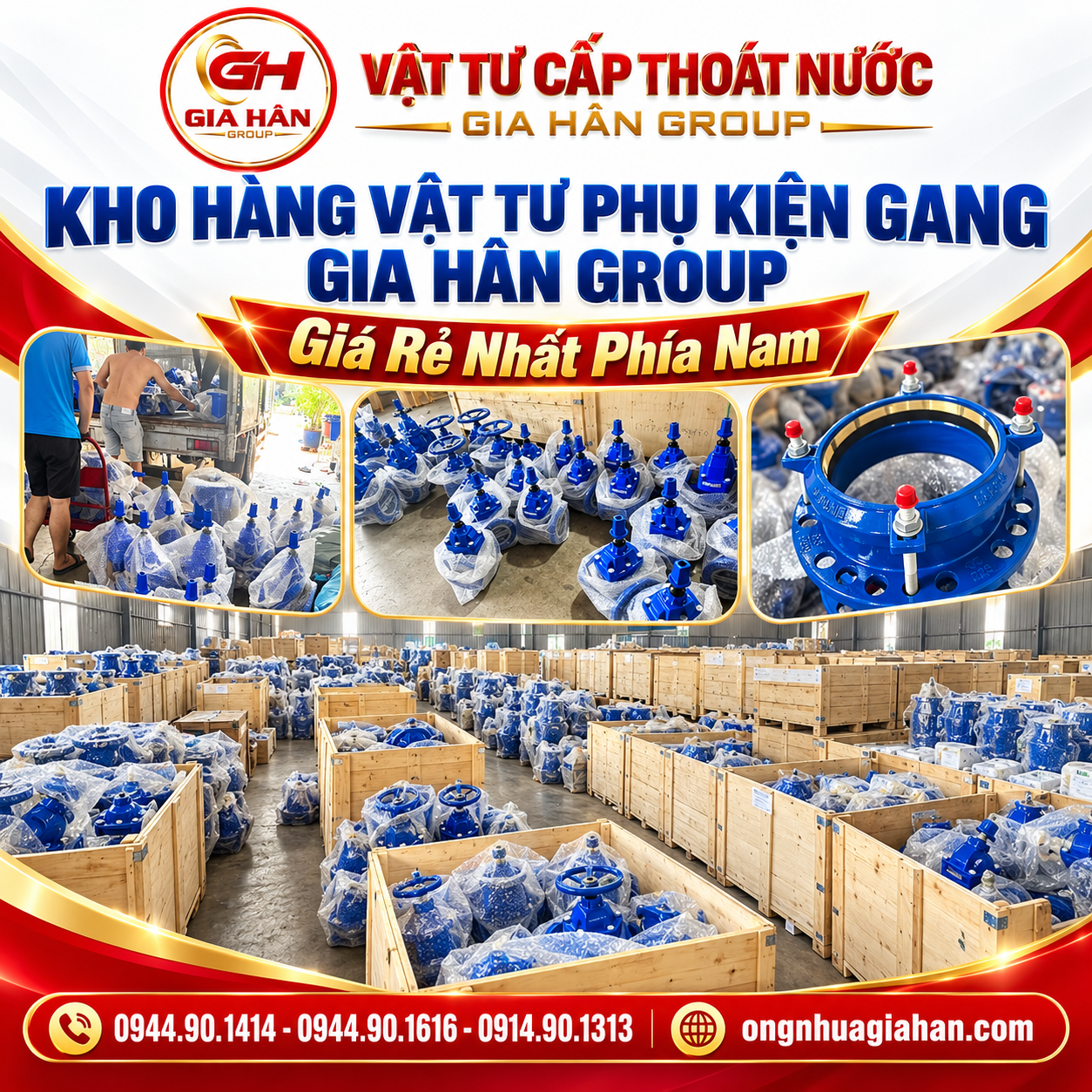

Kho Hàng Vật Tư Phụ Kiện Gang Cầu Gia Hân Group
8. Câu hỏi thường gặp
1: Đai ngàm ống nong gang có dùng được cho cả ống nhựa HDPE và ống uPVC không?
- Có. Đai ngàm ống nong được thiết kế tiêu chuẩn để tương thích với đường kính ngoài (OD) của cả ống nhựa HDPE và uPVC. Tuy nhiên, cần lưu ý chọn loại vòng ngàm có độ vát răng phù hợp với độ cứng vật liệu thành ống.
2: Khi nào nên dùng đai ngàm ống nong thay vì khớp nối mềm cao su chống rung?
- Khớp nối mềm cao su chủ yếu dùng để triệt tiêu rung động ở đầu đẩy máy bơm nhưng không có cơ chế khóa ngàm chống tuột ống. Ngược lại, đai ngàm ống nong gang là khớp nối cơ học cứng vững có vành ngàm chống tuột chuyên dụng, phù hợp cho tuyến ống chôn ngầm hoặc vị trí chịu lực kéo dọc trục lớn.
3: Có cần hàn bích hoặc hàn phụ kiện trước khi lắp đai ngàm không?
- Không. Điểm ưu việt của đai ngàm cơ học là đấu nối trực tiếp vào đoạn ống trơn bằng lực siết nén bu-lông, hoàn toàn không cần máy hàn nhiệt hay gia nhiệt bề mặt.
