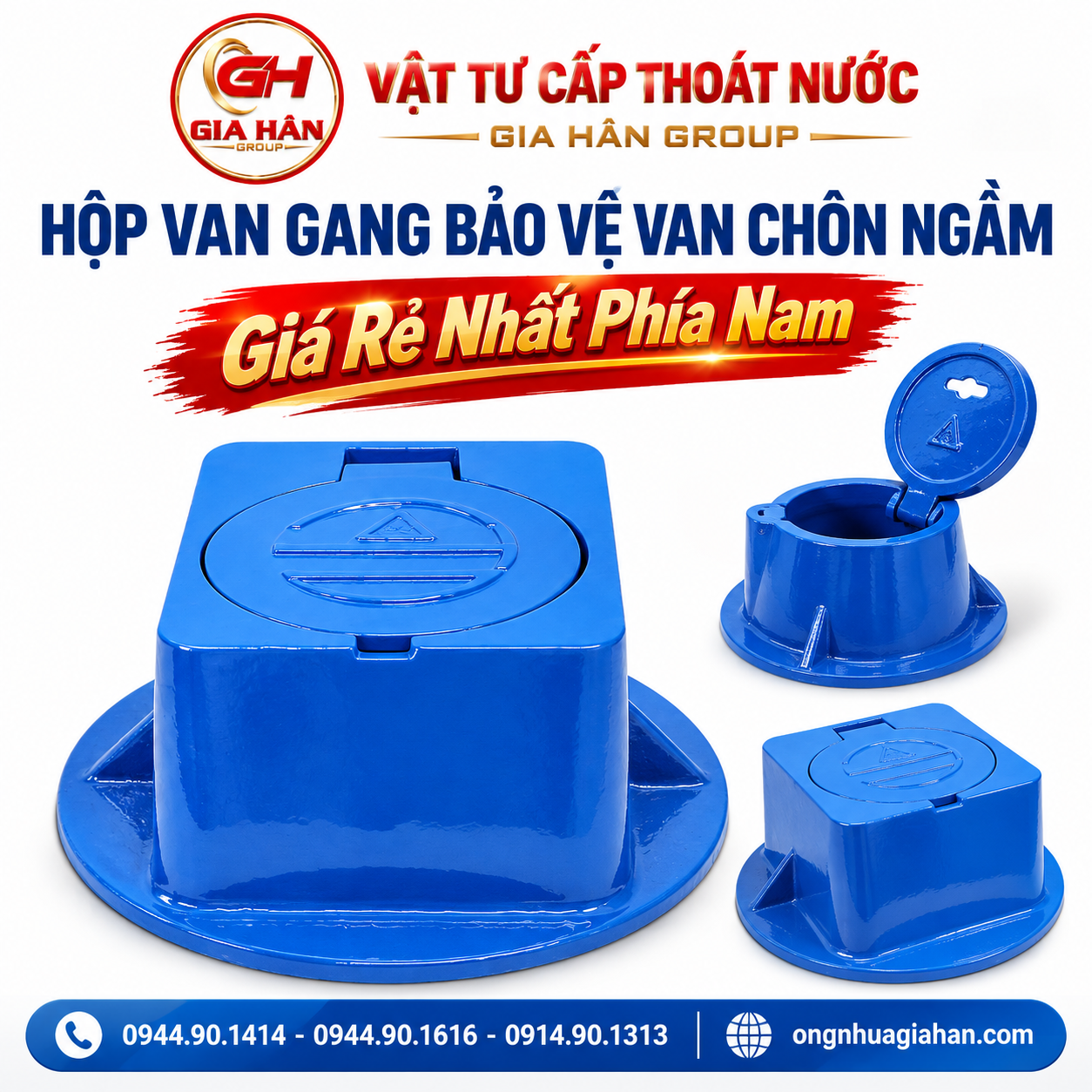

1. Cấu tạo và Cơ chế vận hành của Hộp van gang
Một bộ hộp van gang tiêu chuẩn dùng cho hạ tầng ngầm gồm 3 bộ phận chính:
-
Nắp hộp (Cover): Thiết kế dạng tròn hoặc vuông, bề mặt đúc gân chống trượt và dập nổi ký hiệu nhận diện (NƯỚC / PCCC). Nắp có khe móc chuyên dụng để cậy mở nhanh hoặc có chốt bản lề chống mất cắp.
-
Thân hộp (Body/Bell): Dạng côn hoặc ống trụ có chân đế loe rộng để cố định vững chắc trong lớp móng đường/bê tông chèn, ngăn ngừa lún sụt khi phương tiện đè qua.
-
Cổ nối điều chỉnh (Telescopic Adapter - tùy chọn): Cho phép nâng hạ chiều cao linh hoạt để ăn khớp tuyệt đối với cao độ mặt đường hoàn thiện khi thảm nhựa asphalt.
Toàn bộ bề mặt được phủ sơn Epoxy nhiệt phân tĩnh điện độ dày ≥ 250 µm, chống ăn mòn điện hóa và rỉ sét khi chôn lấp trực tiếp dưới đất ẩm.

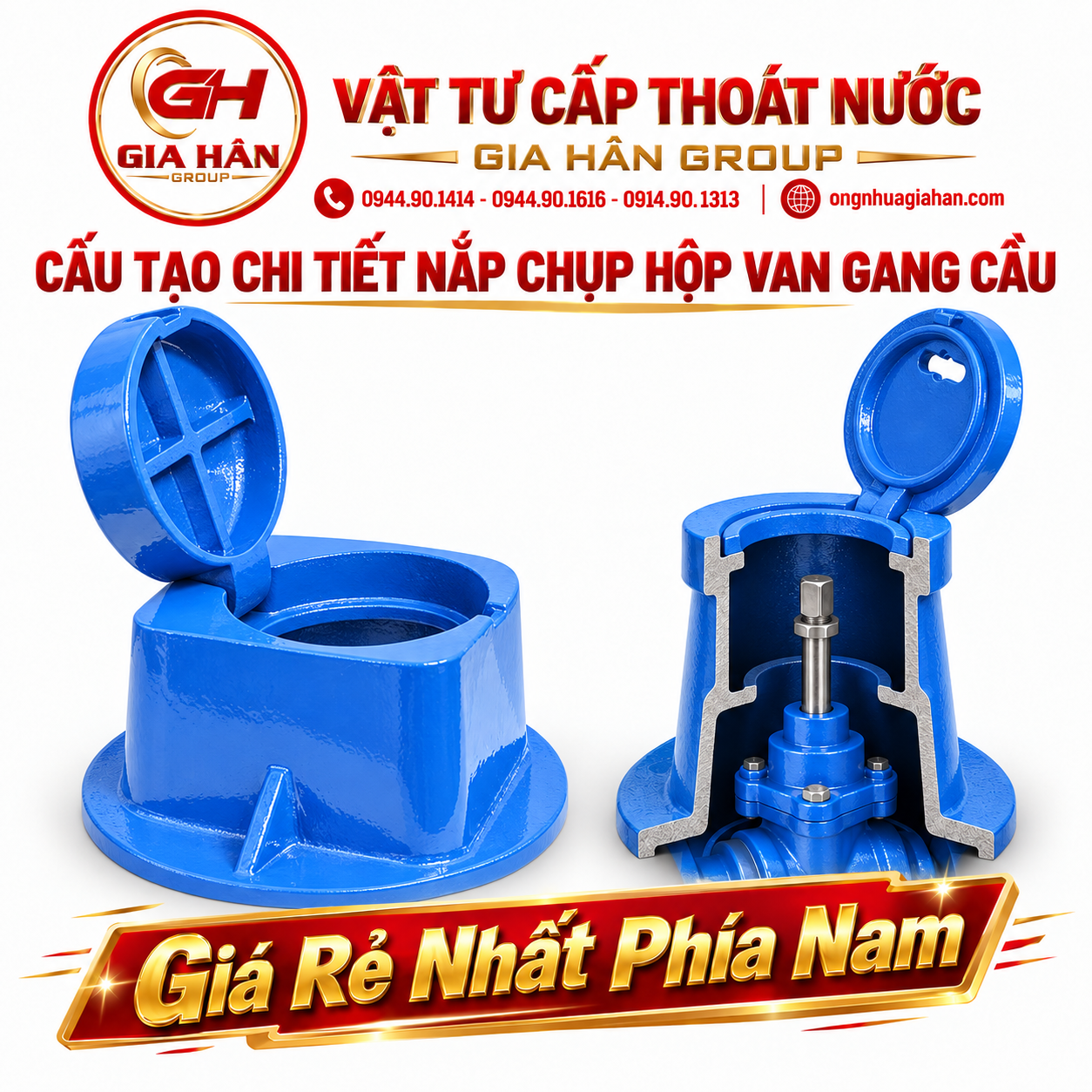

Cấu tạo nắp và thân hộp van gang đúc nguyên khối, sơn Epoxy tĩnh điện chống ăn mòn
2. Tiêu chuẩn tải trọng và Ứng dụng theo tuyến đường
- Hộp van lắp đặt ngoài hiện trường phải tuân thủ nghiêm ngặt tiêu chuẩn tải trọng mặt đường theo BS EN 124 hoặc BS 5834:
| Cấp tải trọng | Khả năng chịu lực | Vị trí khuyến nghị lắp đặt |
| Hạng B125 | 125 kN (~12.5 tấn) | Vỉa hè, đường đi bộ, bãi đỗ xe máy hoặc tiểu khuôn viên nội khu. |
| Hạng C250 | 250 kN (~25 tấn) | Rãnh thoát nước sát vỉa hè, mép đường giao thông đô thị. |
| Hạng D400 | 400 kN (~40 tấn) | Lòng đường chính, khu vực xe tải, xe container và trục giao thông tải trọng nặng. |
3. Giải pháp kết nối đồng bộ trong mạng lưới cấp thoát nước
Trong thiết kế mạng lưới đường ống ngầm, hộp van gang là thành phần kết thúc mặt đất, kết hợp trực tiếp với các dòng van chuyên dụng thuộc hệ thống phụ kiện gang cầu:
-
Bảo vệ van cổng ty chìm: Đây là ứng dụng phổ biến nhất. Đầu ty của van cổng gang nối với khớp ty kéo dài (extension spindle) đặt gọn trong lòng ống nhựa bảo vệ, định vị đỉnh bằng hộp van gang trên mặt lộ.
-
Bảo vệ hố van điều tiết: Tại các vị trí bố trí van bướm gang dạng chôn ngầm kèm hộp số hoặc hố van kỹ thuật lắp van xả khí gang, việc lắp đặt nắp hộp van giúp nhân viên dễ dàng quan sát, bảo dưỡng và xả khí định kỳ mà không gây cản trở giao thông đô thị.

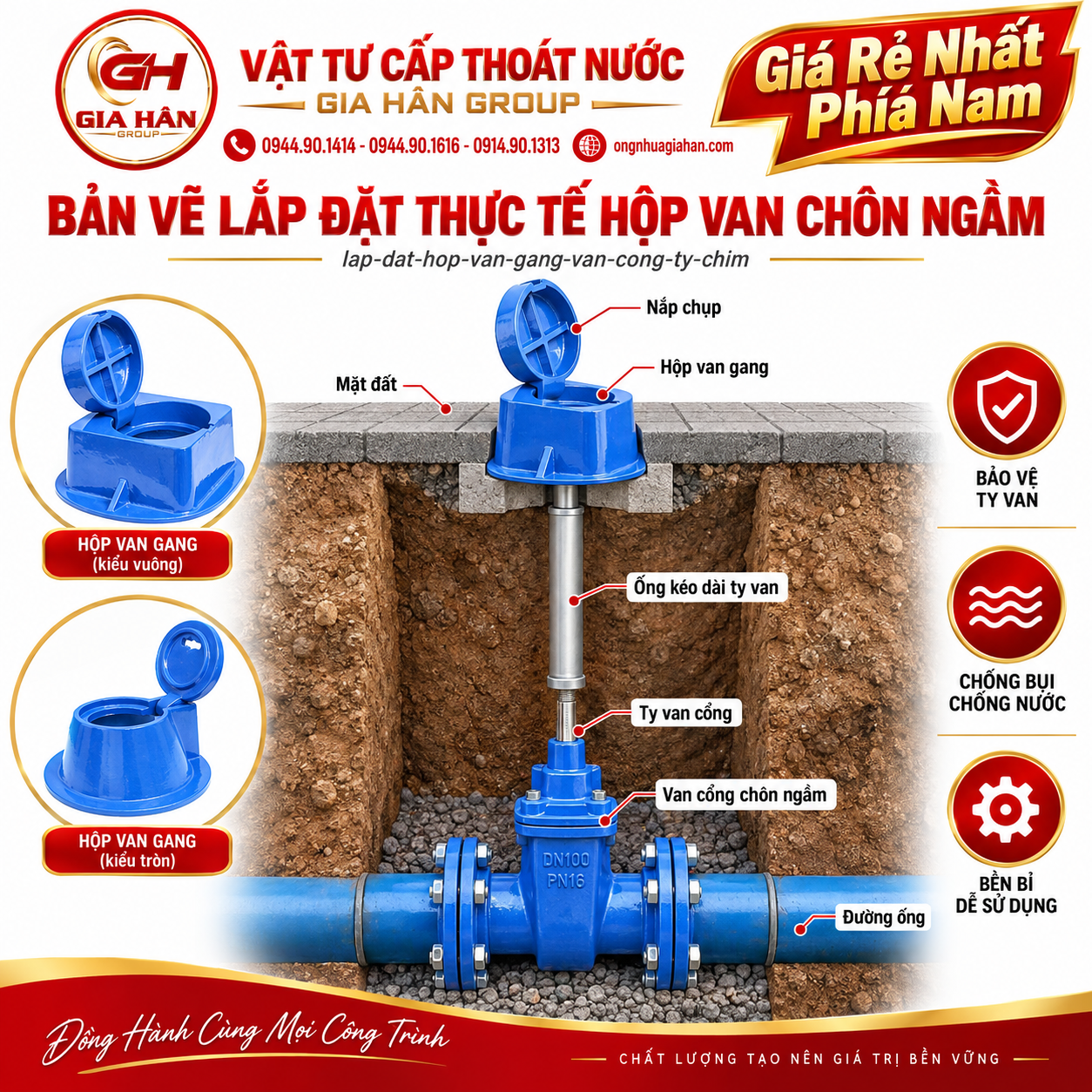

BẢN VẼ LẮP ĐẶT THỰC TẾ HỘP VAN CHÔN NGẦM
Sơ đồ lắp đặt đồng bộ hộp van gang kết hợp van cổng ty chìm và ty nối dài dưới lòng đường
4. Quy cách kỹ thuật và Bảng giá tham khảo
- Lưu ý: Báo giá thực tế phụ thuộc vào vật liệu đúc (gang cầu hay gang xám), cấp tải trọng (B125 hay D400) và số lượng cụ thể của từng dự án.
| Quy cách sản phẩm | Kích thước miệng hộp (mm) | Chiều cao thân (mm) | Trọng lượng ước tính (kg) | Giá tham khảo (VNĐ/Bộ) |
| Hộp van tròn DN100 | Ø150 – Ø180 | 200 – 250 | 8.5 – 11.0 | 450.000 – 620.000 |
| Hộp van tròn DN150 | Ø200 – Ø220 | 250 – 300 | 12.0 – 15.5 | 680.000 – 890.000 |
| Hộp van vuông 200x200 | 200 x 200 | 250 – 300 | 13.0 – 16.5 | 720.000 – 950.000 |
| Hộp van điều chỉnh (Telescopic) | Ø200 (nắp tròn/vuông) | 400 – 650 (co giãn) | 18.0 – 24.0 | 1.150.000 – 1.650.000 |
5. Kinh nghiệm thi công & kiểm tra chất lượng tại công trường
Khi giám sát hoặc trực tiếp lắp đặt hộp van gang tại dự án, đội ngũ kỹ thuật cần lưu ý:
-
Bệ đỡ chân đế: Tuyệt đối không để chân đế hộp van tỳ trực tiếp lên thân van hoặc đường ống ngầm nhằm tránh truyền rung chấn tải trọng xe xuống thân van gây nứt vỡ ống. Chân đế phải được đặt trên lớp bê tông đệm M150/M200 riêng biệt.
-
Cân chỉnh cao độ: Mặt nắp hộp van phải thi công phẳng hoặc thấp hơn mặt đường tối đa 2mm – 3mm. Không được để nắp lồi cao hơn cốt đường hoàn thiện vì sẽ tạo gờ va chạm với bánh xe tải, dễ làm nứt vỡ mép bê tông xung quanh.
-
Độ kín khít: Đối với các vùng trũng dễ đọng bùn, nên chọn loại hộp van có gioăng cao su giảm chấn để ngăn cát đất lọt vào chôn vùi đầu vặn ty van.
6. Mua Hộp Van Gang Đầy Đủ Kích Thước, Đầy Đủ CO, CQ Tại Gia Hân Group
- Trong thi công hạ tầng cấp thoát nước và PCCC, việc lựa chọn phụ kiện đồng bộ, đạt chuẩn kiểm định là điều kiện tiên quyết để nghiệm thu công trình. Vật Tư Cấp Thoát Nước Gia Hân Group là tổng kho phân phối chuyên sâu các dòng phụ kiện gang cầu, sẵn sàng đáp ứng mọi yêu cầu kỹ thuật và tiến độ cho các nhà thầu tại TP.HCM cũng như các tỉnh khu vực phía Nam.
