- 1. Vì sao hệ thống đường ống bắt buộc phải lắp van xả khí gang?
- 2. Cấu tạo và nguyên lý đóng/mở tự động
- 3. Phân loại van xả khí gang phổ biến trên thị trường
- 4. Bảng báo giá Van Xả Khí Gang tham khảo
- 5. Kinh nghiệm lắp đặt và phối hợp thiết bị trên tuyến ống
- 6. Mua van xả khí gang chính hãng, chiết khấu cao ở đâu?
1. Vì sao hệ thống đường ống bắt buộc phải lắp van xả khí gang?
Trong quá trình bơm và truyền dẫn lưu chất, bọt khí hòa tan luôn có xu hướng tích tụ lại tại những điểm cao nhất trên tuyến ống tạo thành các “túi khí”. Nếu không được xả kịp thời, lượng khí này sẽ gây ra 3 rủi ro nghiêm trọng:
-
Thu hẹp tiết diện dòng chảy: Làm giảm lưu lượng bơm thực tế, khiến máy bơm phải hoạt động quá tải và tiêu hao nhiều điện năng.
-
Nguy cơ búa nước và nứt vỡ đường ống: Khi van khóa đóng/mở đột ngột hoặc dừng bơm, túi khí bị nén - giãn đàn hồi tạo ra các đợt sóng áp suất phản hồi cực lớn, dễ làm bung mối nối hoặc rách vỡ thân ống.
-
Hiện tượng chân không móp ống: Khi rút cạn nước để bảo trì, nếu không có van khí kép hỗ trợ hút không khí bù vào, áp suất âm bên trong sẽ dễ làm móp méo ống thành mỏng.

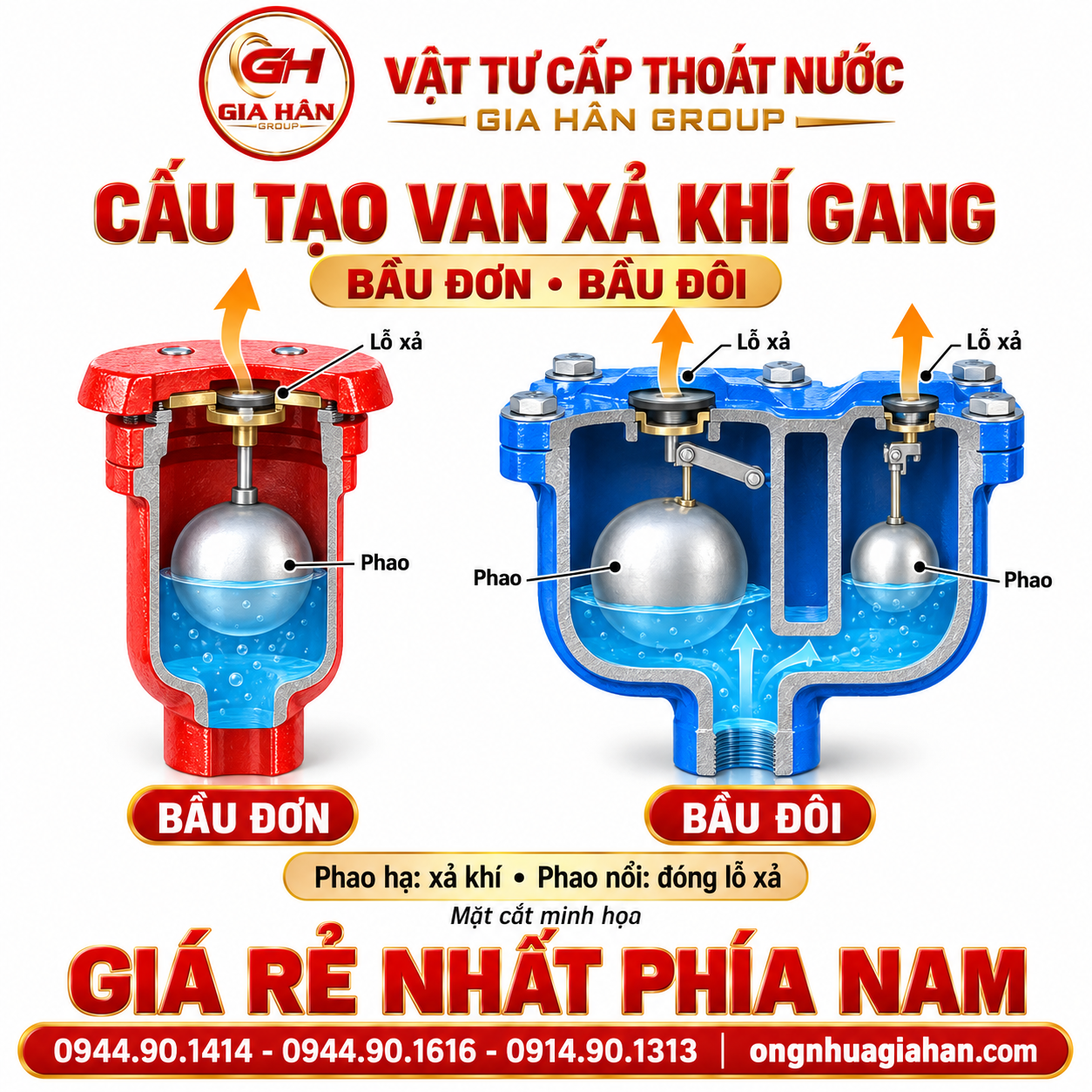

Cơ chế vận hành của phao Inox bên trong bầu van xả khí gang: tự động hạ xuống mở lỗ thoát khí khi tụ khí và nâng lên làm kín khi nước dâng đầy
2. Cấu tạo và nguyên lý đóng/mở tự động
Thân van xả khí gang công nghiệp thường được đúc bằng gang cầu (Ductile Iron - GGG50) hoặc gang xám (Cast Iron), bề mặt sơn phủ Epoxy dày tối thiểu 250 µm chống ăn mòn đất và hóa chất:
-
Thân và nắp van: Chịu áp lực danh định PN10, PN16 hoặc PN25.
-
Bóng phao (Float Ball): Chế tạo từ thép không gỉ Inox 304/316 hoặc nhựa kỹ thuật gia cường, chịu lực nén cao và không bị ngấm nước.
-
Cụm đệm làm kín (Seat & Seal): Cao su EPDM hoặc NBR nguyên sinh, đảm bảo đóng kín tuyệt đối, không rò rỉ nước ở áp suất thấp (từ 0.2 bar trở lên).
Nguyên lý vận hành:
-
Trạng thái bình thường (Đầy nước): Nước dâng đầy khoang van, đẩy bóng phao nổi lên ép chặt vào gioăng cao su, bịt kín lỗ thoát khí (Orifice). Nước không thể trào ra ngoài.
-
Trạng thái xả khí (Tích tụ bọt khí): Khí từ đường ống nổi lên chiếm chỗ ở đỉnh bầu van, đẩy mực nước tụt xuống. Bóng phao hạ theo trọng lực, mở khe hở cho khí thoát tự do ra khí quyển. Sau khi khí thoát hết, nước dâng lên đưa phao về vị trí đóng kín.
3. Phân loại van xả khí gang phổ biến trên thị trường
Tùy theo quy mô mạng lưới đường ống và tính chất công trình, kỹ sư thường chỉ định 2 nhóm van chính:
3.1. Van xả khí gang nối ren (DN15 – DN50)
-
Quy cách: DN15 (Phi 21), DN20 (Phi 27), DN25 (Phi 34), DN32 (Phi 42), DN40 (Phi 49), DN50 (Phi 60).
-
Đặc điểm: Thường là dạng bầu đơn (Single Orifice), nhỏ gọn, lắp đặt nhanh thông qua phụ kiện ren hoặc đai khởi thủy trên đường ống nhánh. Phù hợp cho mạng cấp nước dân dụng, hệ thống tưới và cụm bơm nhỏ.
3.2. Van xả khí gang mặt bích (DN50 – DN200+)
-
Quy cách: DN50, DN65, DN80, DN100, DN125, DN150, DN200.
-
Đặc điểm: Thiết kế dạng bầu đôi hoặc van kết hợp 3 chức năng (xả lượng khí lớn lúc khởi động, xả khí định kỳ khi vận hành và hút khí chống chân không khi xả cạn). Mặt bích đúc liền thân theo tiêu chuẩn BS EN 1092-2 / JIS 10K / DIN, liên kết vững chắc trên các tuyến ống truyền tải chính.

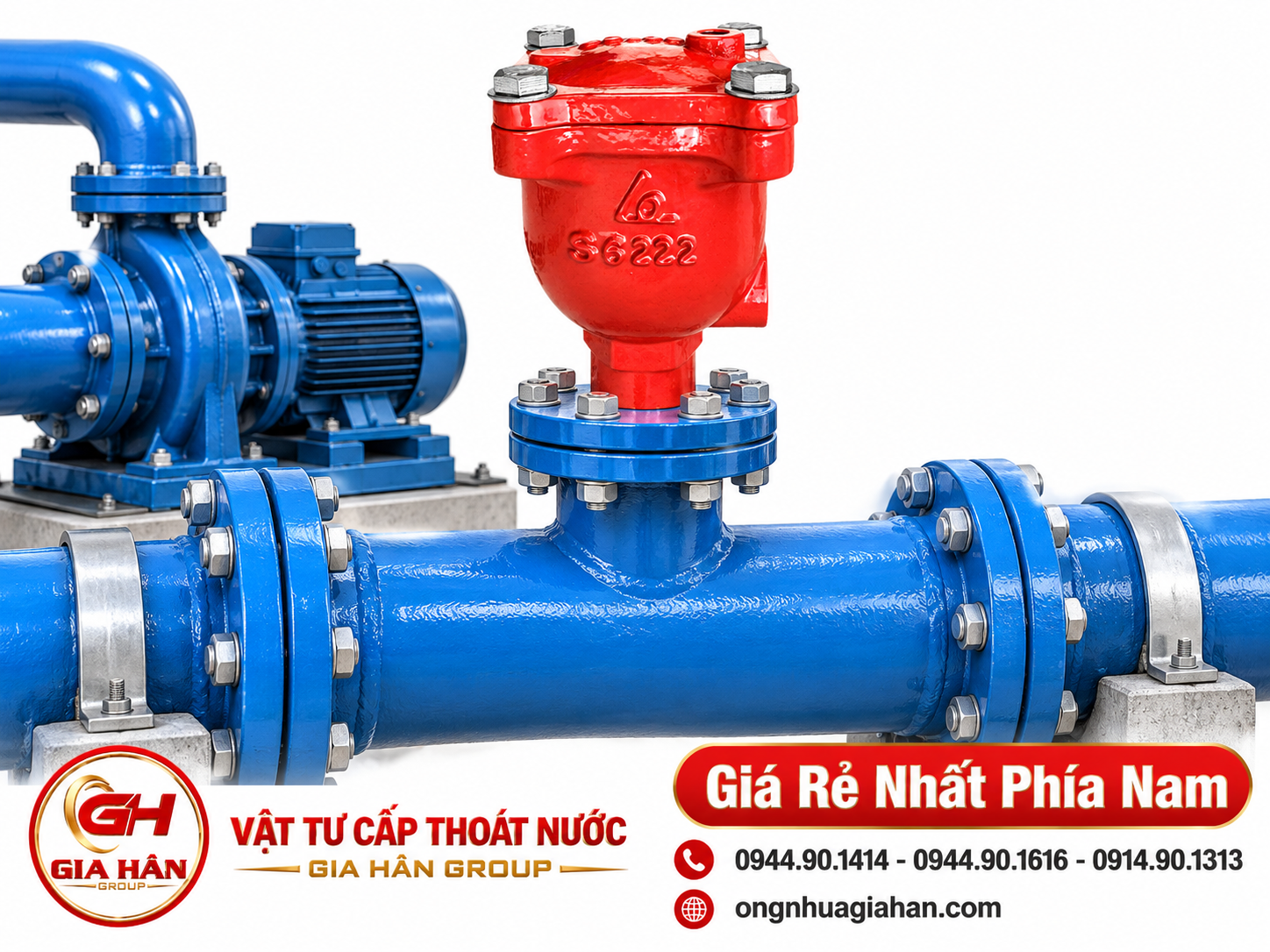

Van xả khí gang lắp bích kèm van cổng chặn cách ly trên hệ thống đường ống cấp nước hạ tầng, hỗ trợ bảo trì định kỳ thuận tiện
4. Bảng báo giá Van Xả Khí Gang tham khảo
- Dưới đây là bảng tổng hợp quy cách kỹ thuật và khung giá tham khảo cho các dòng van xả khí gang thông dụng (Shin Yi, AUT, ARV, Arita):
| Kích cỡ (DN) | Kiểu kết nối | Tiêu chuẩn / Cấp áp lực | Trọng lượng ước tính | Giá tham khảo (VNĐ/Bộ) |
| DN20 (Ø27) | Nối ren ISO 228 | Ren tiêu chuẩn - PN10/PN16 | ~1.5 – 2.0 kg | 450.000 – 750.000 |
| DN25 (Ø34) | Nối ren ISO 228 | Ren tiêu chuẩn - PN10/PN16 | ~1.8 – 2.5 kg | 550.000 – 890.000 |
| DN50 (Ø60) | Nối ren / Mặt bích | BS EN 1092-2 PN16 | ~8.0 – 12.0 kg | 1.450.000 – 2.350.000 |
| DN80 (Ø90) | Mặt bích | BS EN 1092-2 PN16 | ~16.0 – 21.0 kg | 2.650.000 – 4.100.000 |
| DN100 (Ø114) | Mặt bích | BS EN 1092-2 PN16 | ~22.0 – 28.0 kg | 3.850.000 – 5.900.000 |
Lưu ý: Bảng giá mang tính chất lập dự toán (chưa bao gồm VAT và chiết khấu dự án). Đơn giá biến động tùy thuộc vào thương hiệu chỉ định và khối lượng đơn hàng.
5. Kinh nghiệm lắp đặt và phối hợp thiết bị trên tuyến ống
Từ kinh nghiệm cấp hàng cho các dự án hạ tầng, đội ngũ kỹ thuật Vật Tư Cấp Thoát Nước Gia Hân Group khuyến nghị:
-
Bắt buộc có van cách ly: Luôn lắp một Van Cổng Gang hoặc van bi phụ trợ ngay dưới chân van xả khí. Thiết kế này cho phép cô lập riêng van khí để vệ sinh cặn bẩn, thay phao định kỳ mà không cần xả cạn tuyến ống chính.
-
Vị trí bố trí chuẩn xác: Đặt tại các đỉnh dốc địa hình, điểm uốn cong đổi cao độ của tuyến ống dẫn hoặc ngay sau cụm van một chiều trạm bơm.
-
Đồng bộ phụ kiện: Khi lắp trên ống nhựa PVC, HDPE hoặc PPR, cần sử dụng đúng đai khởi thủy hoặc phụ kiện tê thu chuyển bậc tiêu chuẩn (tra cứu quy cách tại Bảng Giá Phụ Kiện Ống Nhựa – PVC, PPR, HDPE) và tuân thủ Hướng Dẫn Kỹ Thuật Hàn Ống, Dán Keo & Lắp Đặt Đường Ống Nước để tránh xô lệch trục van.
6. Mua van xả khí gang chính hãng, chiết khấu cao ở đâu?
Công Ty TNHH Gia Hân Group là nhà phân phối cấp 1 các dòng van công nghiệp (Shin Yi, AUT, ARV...) và vật tư phụ kiện đường ống hàng đầu tại TP. Hồ Chí Minh và khu vực phía Nam.
-
Cam kết chất lượng: Hàng mới 100%, đúc nguyên khối sắc nét, sơn phủ Epoxy tiêu chuẩn, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT.
-
Chính sách nhà thầu: Chiết khấu trực tiếp theo khối lượng BOQ dự án, hỗ trợ giao hàng nhanh đến chân công trình.
Thông tin liên hệ nhận báo giá:
Kho hàng & Văn phòng: 182/13/44 Hồ Văn Long, KP1, Phường Bình Tân, TP. Hồ Chí Minh.
Hotline hỗ trợ kỹ thuật & báo giá: 0944.90.1414 – 0944.90.1616
Email nhận bản vẽ/BOQ dự toán: ghgroup.vn@gmail.com
Website: ongnhuagiahan.com
