- 1. Cấu tạo cơ học và cơ chế chống búa nước của van lá lật gang
- 2. Thông số kỹ thuật tiêu chuẩn van 1 chiều lá lật thân gang
- 3. Vị trí lắp đặt và sơ đồ phối hợp thiết bị trên tuyến ống
- 4. Bảng giá tham khảo van 1 chiều lá lật gang (Cập nhật mới nhất)
- 5. Lưu ý thực chiến khi lắp đặt và bảo dưỡng van lá lật gang
- 6. Câu hỏi thường gặp
1. Cấu tạo cơ học và cơ chế chống búa nước của van lá lật gang
Van một chiều cánh lật thân gang vận hành hoàn toàn cơ học, không tiêu tốn điện năng hay yêu cầu thao tác đóng mở thủ công. Cấu trúc chính gồm 4 bộ phận chính:
-
Thân và nắp van (Body & Bonnet): Đúc bằng gang cầu (Ductile Iron) hoặc gang xám cao cấp, phủ sơn Epoxy nhiệt tĩnh điện cả trong lẫn ngoài với độ dày tối thiểu 250 µm, giúp cách ly kim loại với môi trường nước, chống gỉ sét và xâm thực. Nắp van có thể tháo rời để vệ sinh đường ống mà không cần dỡ toàn bộ van khỏi tuyến.
-
Đĩa van / Lá lật (Disc): Thiết kế vát góc dạng cánh lật gắn với bản lề. Đĩa gang thường được bọc kín bằng cao su EPDM hoặc NBR nguyên sinh, đảm bảo độ kín khít 100% khi đóng, triệt tiêu tiếng ồn va đập kim loại.
-
Trục bản lề & Chốt xoay (Hinge Pin): Chế tạo từ thép không gỉ (Inox 304 hoặc Inox 316), có độ bền cắt và khả năng chịu mài mòn liên tục dưới xung lực dòng chảy.
-
Vòng đệm làm kín (Seat Ring): Đệm cao su EPDM đàn hồi hoặc kim loại đồng/inox gia công chính xác, giữ kín ngay cả ở mức chênh áp thấp.

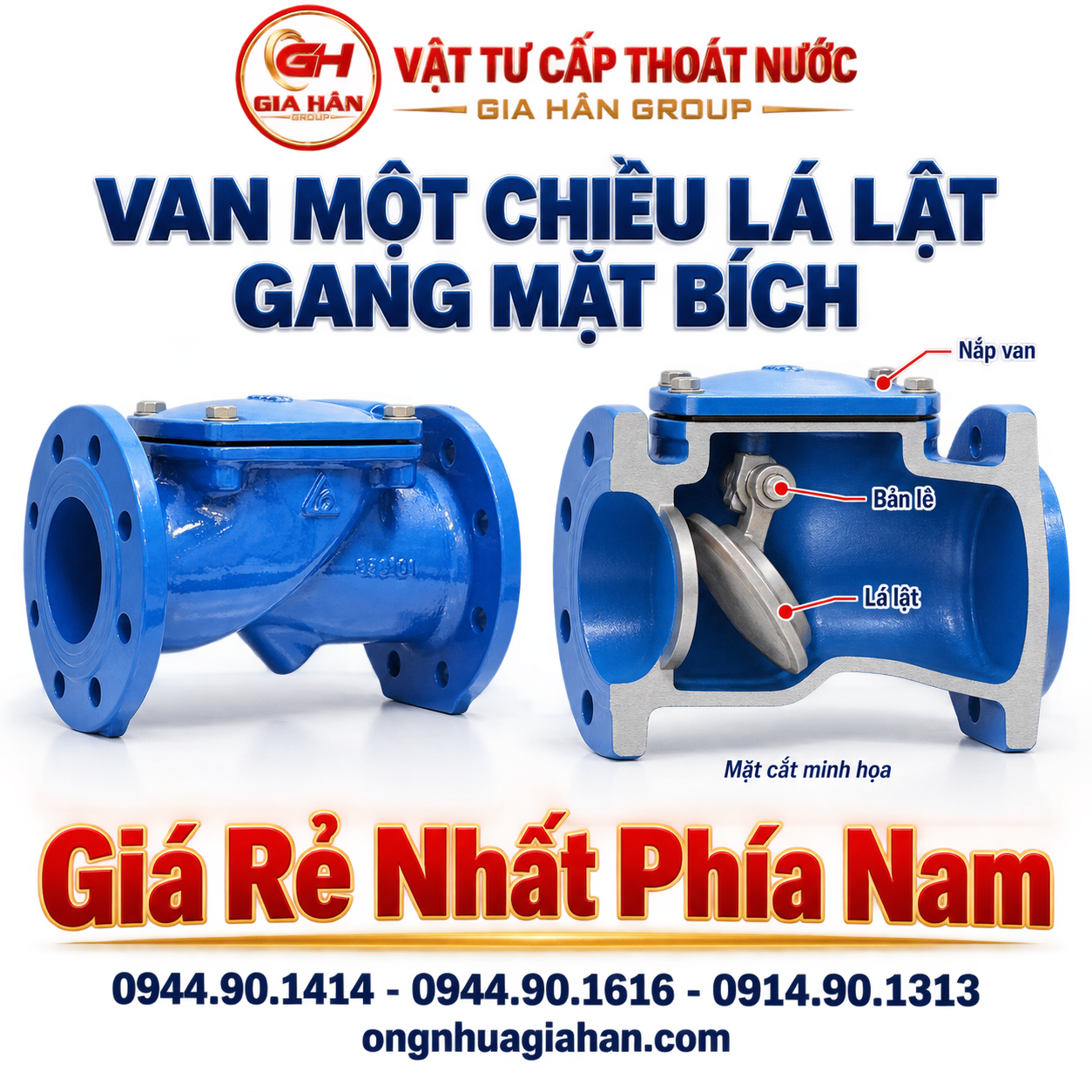

Sơ đồ cấu tạo chi tiết bên trong của van một chiều lá lật gang cầu bọc cao su EPDM chuẩn BS PN16

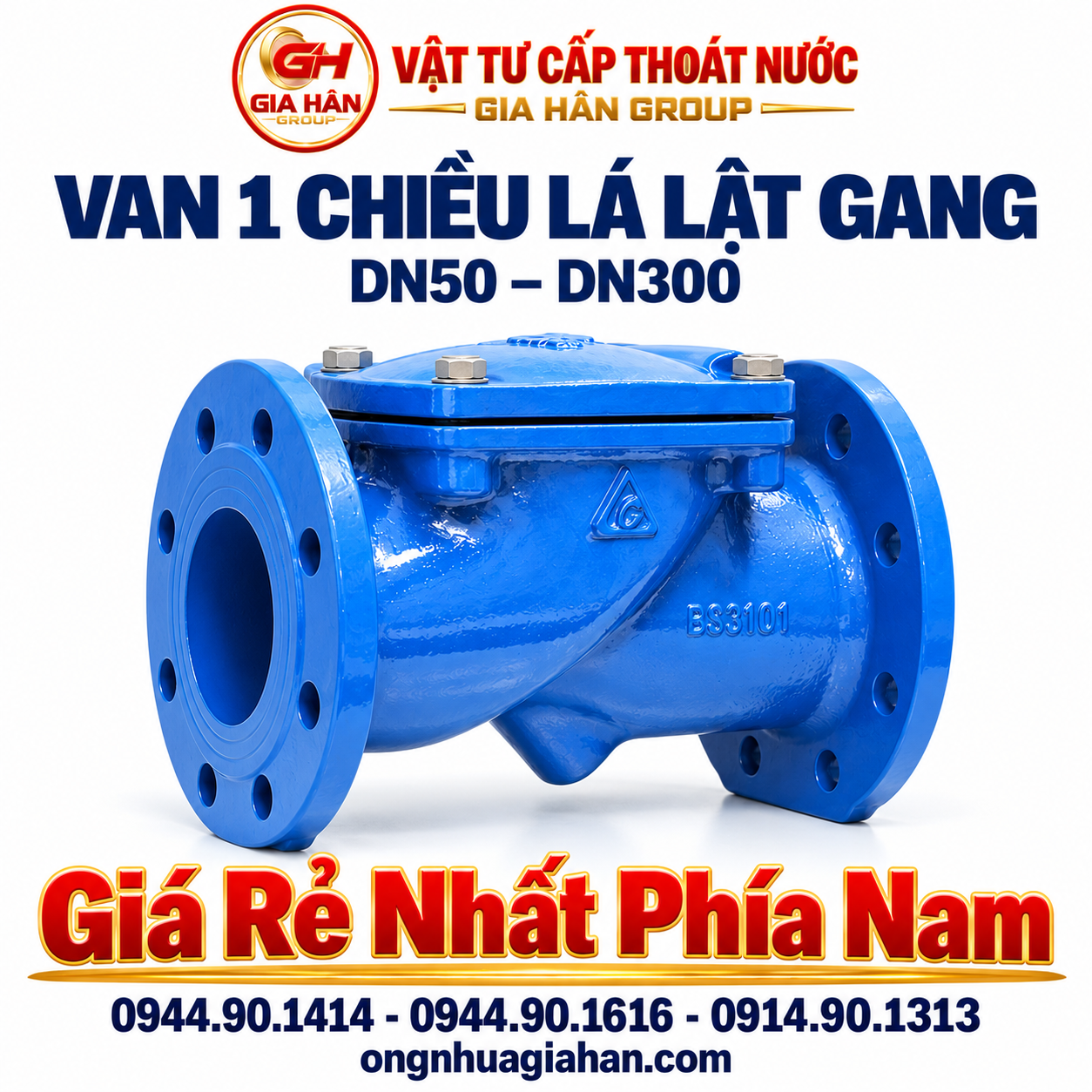

2. Thông số kỹ thuật tiêu chuẩn van 1 chiều lá lật thân gang
- Để đảm bảo van khớp chính xác với bản vẽ thiết kế mạng lưới đường ống, các thông số kỹ thuật được tiêu chuẩn hóa như sau:
| Thông số | Quy chuẩn kỹ thuật |
| Kích thước danh nghĩa (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400,... |
| Vật liệu thân van | Gang cầu QT450 / Gang xám FC200 |
| Đĩa van & Đệm làm kín | Gang bọc cao su EPDM / NBR hoặc Đĩa Inox 304 |
| Áp lực làm việc (Working Pressure) | PN10 (10 bar / 1.0 MPa) – PN16 (16 bar / 1.6 MPa) |
| Áp lực thử nghiệm (Test Pressure) | Vỏ: 1.5 × PN (24 bar); Đệm kín: 1.1 × PN (17.6 bar) |
| Kiểu liên kết đường ống | Mặt bích tiêu chuẩn BS 4504 / BS EN 1092-2, DIN PN16, JIS 10K |
| Nhiệt độ vận hành | -10°C đến 80°C (phù hợp nước sinh hoạt, nước lạnh và nước thải) |
| Sơn phủ bề mặt | Sơn bột Epoxy tĩnh điện đạt chuẩn an toàn nước sạch |
3. Vị trí lắp đặt và sơ đồ phối hợp thiết bị trên tuyến ống
Trong sơ đồ công nghệ trạm bơm cấp thoát nước và PCCC, van một chiều lá lật thường không đứng độc lập mà nằm trong cụm van đồng bộ tại họng đẩy của máy bơm:
-
Thứ tự bố trí chuẩn kỹ thuật:
Máy bơm → Khớp nối mềm → Van 1 chiều lá lật gang → Van cổng chặn. -
Phối hợp van chặn: Việc đặt van 1 chiều phía trước Van cổng gang DN50 (hoặc các cỡ bích tương ứng) giúp người vận hành có thể đóng van cổng để cô lập đoạn ống và tháo nắp van 1 chiều kiểm tra cánh lật định kỳ mà không cần xả cạn toàn bộ mạng lưới.
-
Đối với các nhánh ống nhỏ: Trong các hệ thống dẫn nước dân dụng hoặc cụm đồng hồ đo lưu lượng phân nhánh, kỹ sư cơ điện có thể sử dụng giải pháp thay thế từ danh mục Phụ kiện đồng (van 1 chiều lò xo đồng nối ren) để tiết kiệm không gian lắp đặt.

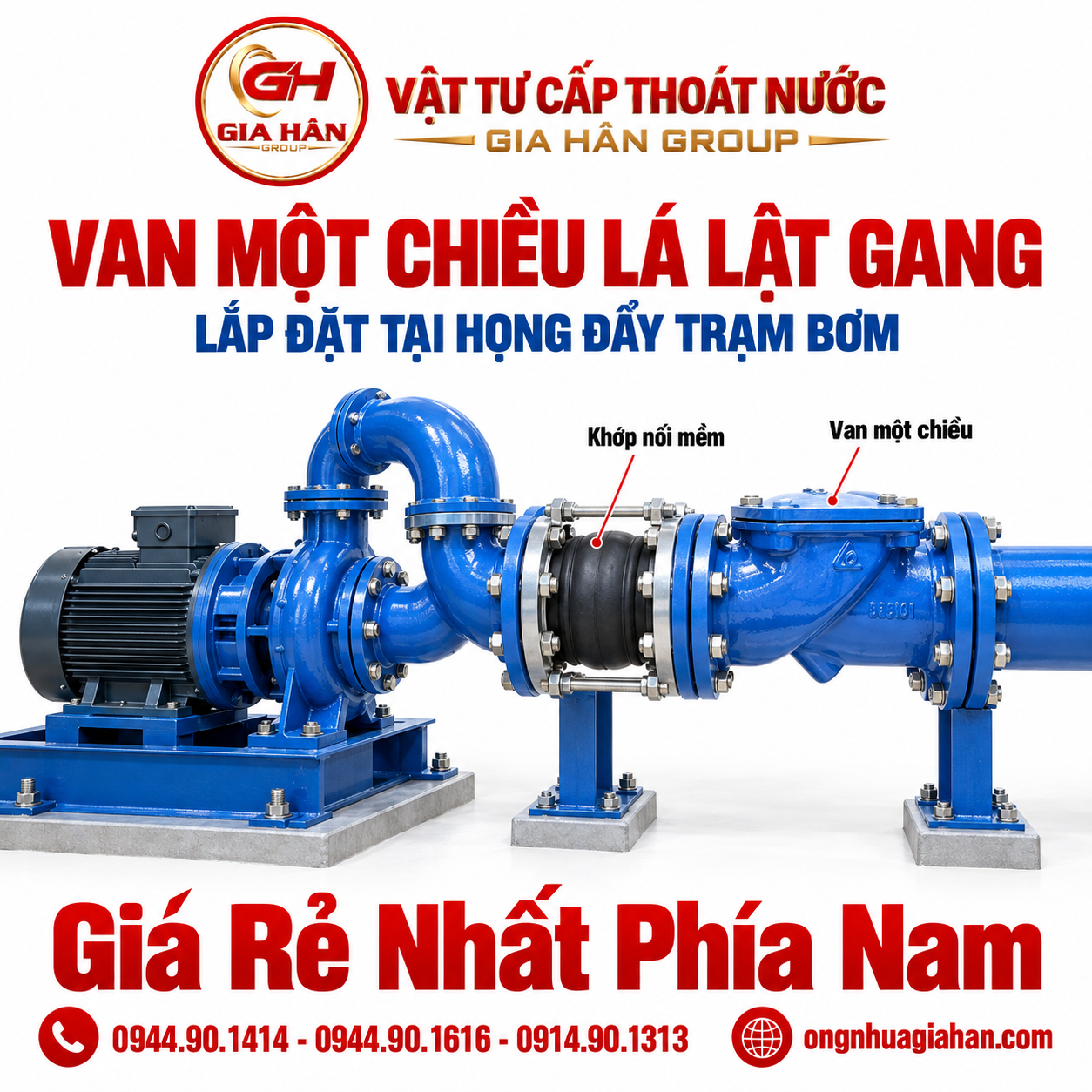

Thực tế lắp đặt van 1 chiều lá lật thân gang trên họng xả máy bơm nhằm triệt tiêu phản lực búa nước
4. Bảng giá tham khảo van 1 chiều lá lật gang (Cập nhật mới nhất)
- Mức giá thực tế dao động dựa trên xuất xứ (Việt Nam, Malaysia, Hàn Quốc, Trung Quốc), tiêu chuẩn kết nối và thương hiệu (ShinYi, AUT, ARV, Wonil). Dưới đây là khung giá tham khảo trước thuế:
| Kích cỡ danh nghĩa | Kích thước ống ngoài tương thích | Đơn giá tham khảo (VNĐ) | Ghi chú kỹ thuật |
| DN50 | Phi 60 mm (OD 63) | 1.150.000 – 1.650.000 | Thân gang cầu, bích BS PN16 |
| DN65 | Phi 76 mm (OD 75) | 1.450.000 – 1.980.000 | Đĩa bọc EPDM, chống ồn |
| DN80 | Phi 90 mm (OD 90) | 1.850.000 – 2.450.000 | Phổ biến cho trạm bơm PCCC |
| DN100 | Phi 114 mm (OD 110) | 2.450.000 – 3.300.000 | Thân sơn Epoxy dày 250µm |
| DN125 | Phi 140 mm (OD 140) | 3.500.000 – 4.700.000 | Chuẩn bích DIN / BS |
| DN150 | Phi 168 mm (OD 160) | 4.800.000 – 6.500.000 | Lắp đặt tuyến ống chính |
| DN200 | Phi 220 mm (OD 200 - 225) | 7.900.000 – 10.800.000 | Áp lực làm việc 16 bar |
(Lưu ý: Đơn giá trên chỉ mang tính tham khảo dự toán. Chủ đầu tư và nhà thầu sẽ nhận chính sách chiết khấu riêng theo khối lượng BOQ).
5. Lưu ý thực chiến khi lắp đặt và bảo dưỡng van lá lật gang
-
Đúng hướng dòng chảy: Quan sát kỹ mũi tên đúc nổi trên thân van. Chiều mũi tên bắt buộc phải trùng với chiều dòng chảy thuận của máy bơm.
-
Tư thế lắp đặt:
-
Lắp trên đường ống ngang: Trục bản lề phải nằm ở phía trên để cánh lật rơi xuống tự nhiên theo phương thẳng đứng nhờ trọng lượng bản thân.
-
Lắp trên đường ống đứng: Chỉ cho phép chiều dòng chảy đi từ dưới lên trên. Tuyệt đối không lắp trên đường ống có dòng chảy từ trên xuống vì lá lật sẽ không thể đóng kín.
-
-
Khoảng cách đệm dòng chảy: Tránh lắp van 1 chiều lá lật quá sát họng xả máy bơm hoặc sát co cút chuyển hướng (khuyến nghị cách tối thiểu 3 đến 5 lần đường kính danh nghĩa DN) để hạn chế dòng xoáy gây rung lắc và mài mòn đĩa van cục bộ.
6. Câu hỏi thường gặp
Van 1 chiều lá lật gang khác gì so với van 1 chiều cánh bướm?
- Van lá lật có hành trình mở hoàn toàn giúp lòng van thông thoáng, ít gây cản trở dòng chảy và giảm thiểu tổn thất áp lực (head loss) hơn van cánh bướm. Tuy nhiên, van cánh bướm có thiết kế thân dẹt mỏng (wafer), trọng lượng nhẹ và tiết kiệm không gian lắp đặt hơn ở các cỡ ống lớn.
Van 1 chiều lá lật gang có dùng được cho nước thải thô không?
- Được, nhưng với điều kiện nước thải không chứa rác sợi dài hoặc tạp chất rắn kích thước lớn dễ gây vướng kẹt vào trục bản lề. Đối với môi trường bùn đặc và rác thô, dòng van 1 chiều quả cầu bọc cao su sẽ là giải pháp chống kẹt hiệu quả hơn.
Mua van 1 chiều lá lật gang chính hãng, đủ chứng chỉ CO/CQ ở đâu?
- Các nhà thầu thi công có thể liên hệ trực tiếp phòng dự án tại Vật Tư Cấp Thoát Nước Gia Hân Group – tổng kho phân phối thiết bị van công nghiệp, phụ kiện gang cầu và vật tư cấp thoát nước chính hãng, hỗ trợ hồ sơ chào thầu và giao hàng tận chân công trình tại TP. Hồ Chí Minh cũng như các tỉnh thành lân cận.
