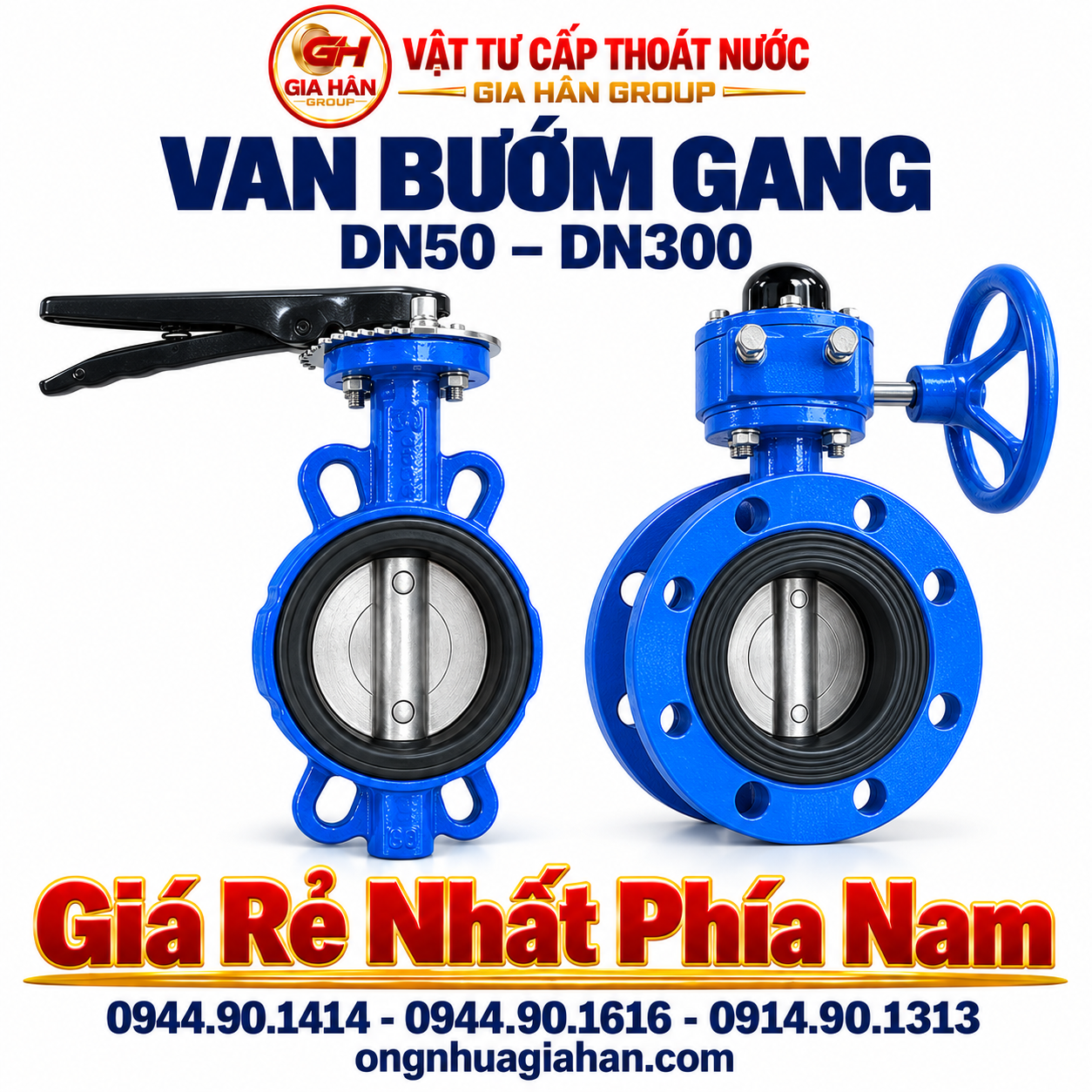

Van Bướm Gang (DN50 – DN300)

Van Bướm Gang (DN50 – DN300)

650.000đ
VBG

Van bướm gang (Cast Iron Butterfly Valve) là dòng van công nghiệp thân làm từ gang cầu hoặc gang xám phủ sơn Epoxy, dùng đĩa van kim loại xoay 0°–90° để đóng, mở hoặc điều tiết lưu lượng. Van hoạt động ở áp lực PN10–PN16, phổ biến kiểu kết nối Wafer hoặc Flange trong hệ thống cấp thoát nước, PCCC và HVAC.

Còn hàng
Van Gang Công Nghiệp

Trong các hệ thống cấp thoát nước tòa nhà, trạm xử lý nước thải và mạng lưới PCCC, van bướm gang là một trong những thiết bị đóng ngắt dòng chảy phổ biến nhất nhờ thiết kế nhỏ gọn, trọng lượng nhẹ và chi phí tiết kiệm hơn đáng kể so với dòng Van cổng gang.

1. Cấu tạo kỹ thuật và nguyên lý làm kín của van bướm gang

Một bộ van bướm gang tiêu chuẩn công nghiệp gồm 4 bộ phận cốt lõi:

  • Thân van (Body): Đúc từ gang cầu (Ductile Iron - FCD450/GGG50) hoặc gang xám (Cast Iron). Bề mặt trong và ngoài được phủ sơn Epoxy tĩnh điện dày tối thiểu 250 µm, giúp hạn chế gỉ sét và chống chịu tốt trong điều kiện độ ẩm cao.

  • Đĩa van (Disc): Thường làm bằng thép không gỉ (Inox 304 / CF8) hoặc gang cầu bọc cao su. Cánh đĩa có biên dạng bo tròn nhẵn để giảm thiểu tổn thất áp suất khi dòng nước đi qua.

  • Trục ty van (Stem): Bằng thép không gỉ SUS 410 hoặc SUS 304, truyền lực xoay từ bộ phận vận hành xuống đĩa van.

  • Gioăng đệm làm kín (Seat/Liner): Phổ biến nhất là cao su EPDM (chịu nhiệt độ từ -10°C đến 120°C cho hệ nước sạch, nước thải nhẹ) hoặc cao su NBR (kháng dầu mỡ).

Nguyên lý vận hành: Khi trục van quay một góc từ 0 đến 90 độ, cánh van sẽ dịch chuyển từ trạng thái đóng hoàn toàn (đĩa vuông góc với chiều dòng chảy, ép chặt vào gioăng cao su) sang mở hoàn toàn (đĩa song song với dòng chảy), cho phép chất lỏng lưu thông tối đa.

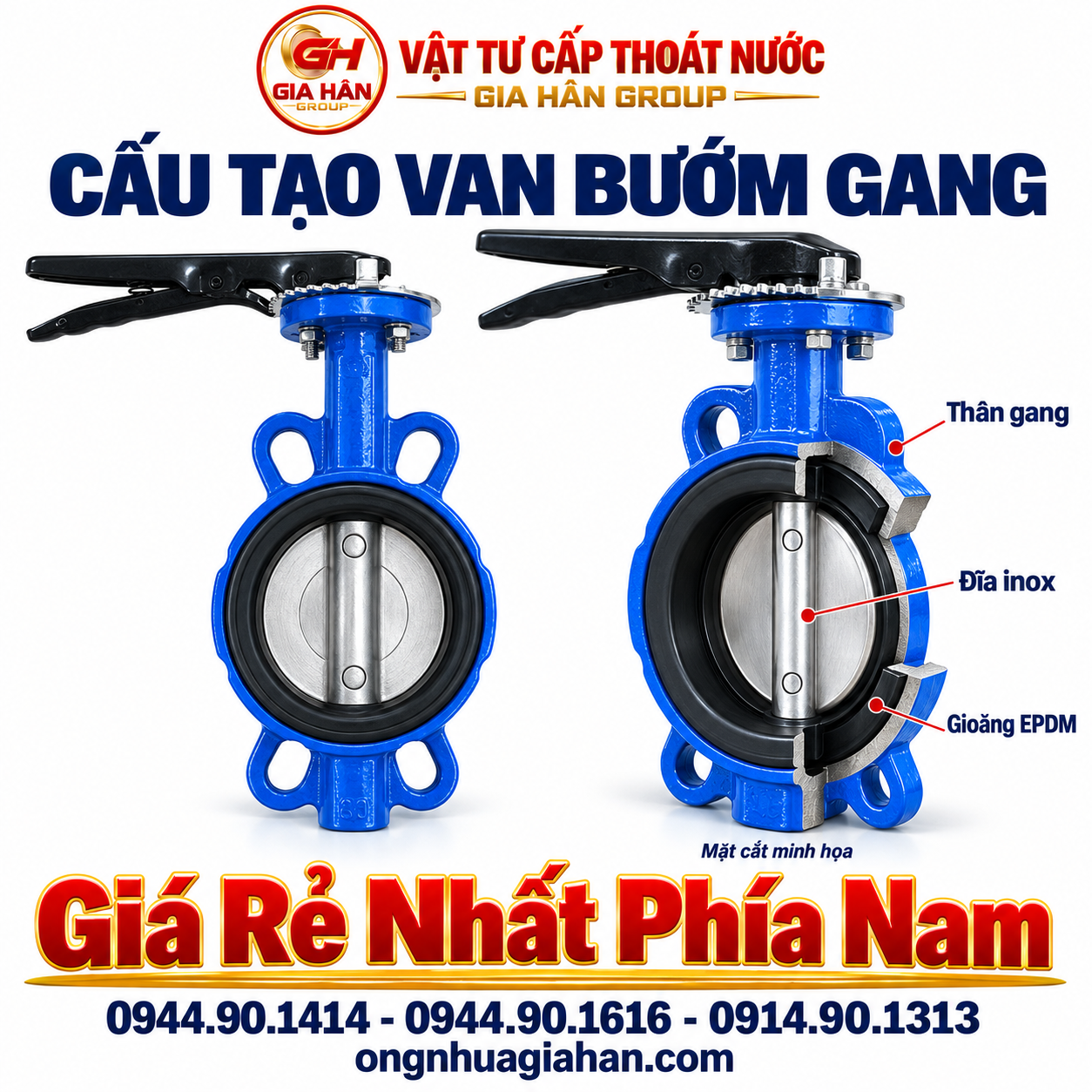

Cấu tạo chi tiết van bướm gang thân gang đĩa inox gioăng cao su EPDM

Sơ đồ cấu tạo và mặt cắt kỹ thuật của van bướm gang tay gạt kết nối dạng Wafer

2. Phân loại van bướm gang thông dụng trong công trình

  • Tùy vào quy mô đường ống và điều kiện vận hành tại dự án, van bướm gang được chia theo 2 tiêu chí chính:

Phân loại theo cơ cấu đóng mở

  • Van bướm tay gạt (Lever Type): Thích hợp cho các đường kính nhỏ từ DN50 đến DN150. Thao tác gạt mỏ vịt nhanh chóng, có góc chia hiển thị hành trình đóng mở (từ mức 1 đến mức 10).

  • Van bướm tay quay vô lăng (Gear Box Type): Áp dụng cho dải kích thước từ DN150 đến DN600 trở lên. Nhờ trang bị hộp số trợ lực bánh răng, người vận hành xoay vô lăng nhẹ nhàng, tránh hiện tượng búa nước do lực đóng mở quá đột ngột.

  • Van bướm điều khiển tự động: Tích hợp bộ truyền động điện (Electric Actuator 24V/220V) hoặc bộ điều khiển khí nén (Pneumatic), phục vụ các tủ điều khiển PLC trong trạm xử lý nước và hệ thống HVAC.

Phân loại theo kiểu kết nối đường ống

  • Dạng kẹp bích (Wafer): Thiết kế thân mỏng, có các lỗ xỏ tai để kẹp chặt giữa hai mặt bích tiêu chuẩn BS, JIS, DIN hoặc ANSI. Đây là dòng thông dụng nhất vì giá thành rẻ và lắp đặt linh hoạt.

  • Dạng tai bích (Lug Type): Thân có các tai ren độc lập vòng quanh. Cho phép ngắt và tháo dỡ thiết bị ở một đầu ống mà không làm rò rỉ lưu chất ở phía đầu còn lại.

  • Dạng hai mặt bích (Flanged Type): Hai đầu thân đúc liền mặt bích tiêu chuẩn, thường dùng cho các tuyến ống cấp nước đô thị cỡ lớn (từ DN300 trở lên).

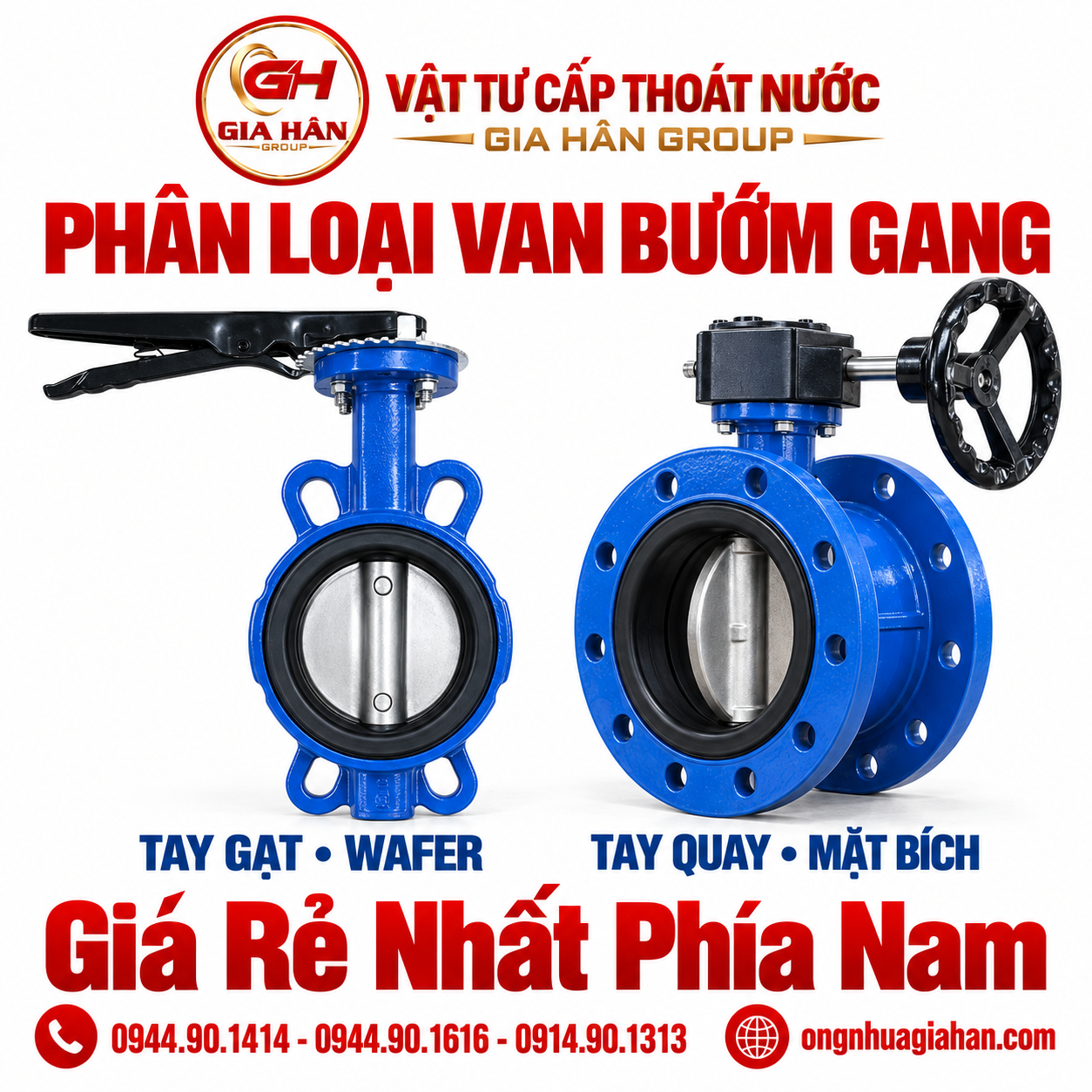

So sánh van bướm gang tay gạt Wafer và van bướm gang tay quay mặt bích

Các mẫu van bướm gang tay gạt và tay quay hộp số sẵn kho tại Gia Hân Group

3. Bảng giá van bướm gang & quy cách tham khảo (Cập nhật mới nhất)

  • Dưới đây là bảng thông số kích cỡ và đơn giá dự toán tham khảo cho dòng van bướm gang thân gang đĩa inox, kết nối Wafer PN16 (các thương hiệu phổ biến như Shin Yi, AUT, ARV):
Kích cỡ danh nghĩa (DN) Đường kính ngoài ống tương ứng Cơ cấu vận hành Áp lực làm việc (PN) Giá tham khảo (VNĐ/Bộ)
DN50 (2") Phi 60 mm (OD 63) Tay gạt PN10 / PN16 420.000 – 650.000
DN65 (2.½") Phi 75 mm / 76 mm Tay gạt PN10 / PN16 490.000 – 780.000
DN80 (3") Phi 90 mm Tay gạt PN10 / PN16 580.000 – 920.000
DN100 (4") Phi 114 mm (OD 110) Tay gạt PN10 / PN16 720.000 – 1.150.000
DN125 (5") Phi 140 mm Tay gạt PN10 / PN16 980.000 – 1.480.000
DN150 (6") Phi 168 mm (OD 160) Tay gạt / Tay quay PN10 / PN16 1.350.000 – 2.150.000
DN200 (8") Phi 219 mm (OD 200/225) Tay quay vô lăng PN10 / PN16 2.450.000 – 3.800.000
DN250 (10") Phi 273 mm (OD 250/280) Tay quay vô lăng PN10 / PN16 3.900.000 – 5.600.000
DN300 (12") Phi 324 mm (OD 315) Tay quay vô lăng PN10 / PN16 5.800.000 – 8.200.000

Ghi chú: Đơn giá trên là giá vật tư cơ sở chưa bao gồm thuế VAT và mức chiết khấu theo số lượng. Để lập dự toán chính xác cho toàn hệ thống, bạn nên liên hệ nhận báo giá trọn gói bao gồm bu lông và đệm làm kín.

4. Kinh nghiệm thực chiến khi lắp đặt & nghiệm thu van bướm gang

Dưới đây là một số lưu ý kỹ thuật từ đội ngũ kỹ sư hiện trường nhằm đảm bảo van không bị kẹt cánh hoặc rò rỉ sau khi nghiệm thu:

  1. Trạng thái đĩa van khi định vị: Trước khi siết bu lông hai mặt bích, luôn mở he hé đĩa van khoảng 15°–20°. Tuyệt đối không để cánh van đóng kín hoàn toàn vì gioăng cao su sẽ bị ép lệch, gây kẹt hoặc rách mép gioăng khi mở lần đầu.

  2. Không cần chèn thêm gioăng amiang/cao su ngoài: Đa số các dòng van bướm dạng Wafer đã có sẵn phần gioăng cao su đúc liền tràn ra hai mặt tiếp xúc của thân van. Việc chèn thêm gioăng phụ bên ngoài thường làm tăng độ dày không đều và dễ gây xì nước.

  3. Đồng bộ khoảng cách hai mặt bích: Khi hàn mặt bích thép hoặc dán mặt bích nhựa vào đường ống, cần chừa khoảng cách vừa khít với độ dày thân van. Tránh ép van vào khe hở quá hẹp làm xước lớp đệm cao su bảo vệ.

  4. Siết bu lông đối xứng hình sao: Tiến hành siết ốc đều tay theo đường chéo đối xứng để lực ép phân bổ cân bằng, tránh làm vênh tai van hoặc nứt gãy thân gang.

  5. Chống rung lắc trạm bơm: Tại các đầu hút và đầu xả của máy bơm công suất lớn, nên bố trí khớp nối mềm cao su nối tiếp trước cụm van bướm và van cổng để triệt tiêu rung chấn cơ học truyền dọc tuyến ống.

Xem thêm: Hướng Dẫn Lắp Đặt Hệ Thống Đường Ống

5. Mua van bướm gang chính hãng, chiết khấu cao tại Gia Hân Group

Vật Tư Cấp Thoát Nước Gia Hân Group là đơn vị phân phối uy tín chuyên cung cấp các dòng van gang công nghiệp, ống nhựa và phụ kiện ngành nước tại TP. Hồ Chí Minh cùng các tỉnh phía Nam.

  • Nguồn gốc rõ ràng: 100% sản phẩm có đầy đủ chứng chỉ xuất xưởng (CQ), chứng chỉ xuất xứ (CO) và hóa đơn VAT đồng bộ.

  • Đa dạng quy cách: Đầy đủ các kích thước từ DN50 đến DN600, kết nối Wafer, Lug, Flanged cho các thương hiệu Shin Yi, AUT, ARV, Wonil.

  • Dịch vụ đồng bộ: Hỗ trợ bóc tách bản vẽ BOQ, cung cấp trọn gói giải pháp cùng bảng giá ống nhựa và mặt bích kết nối, giao hàng tận chân công trình.
