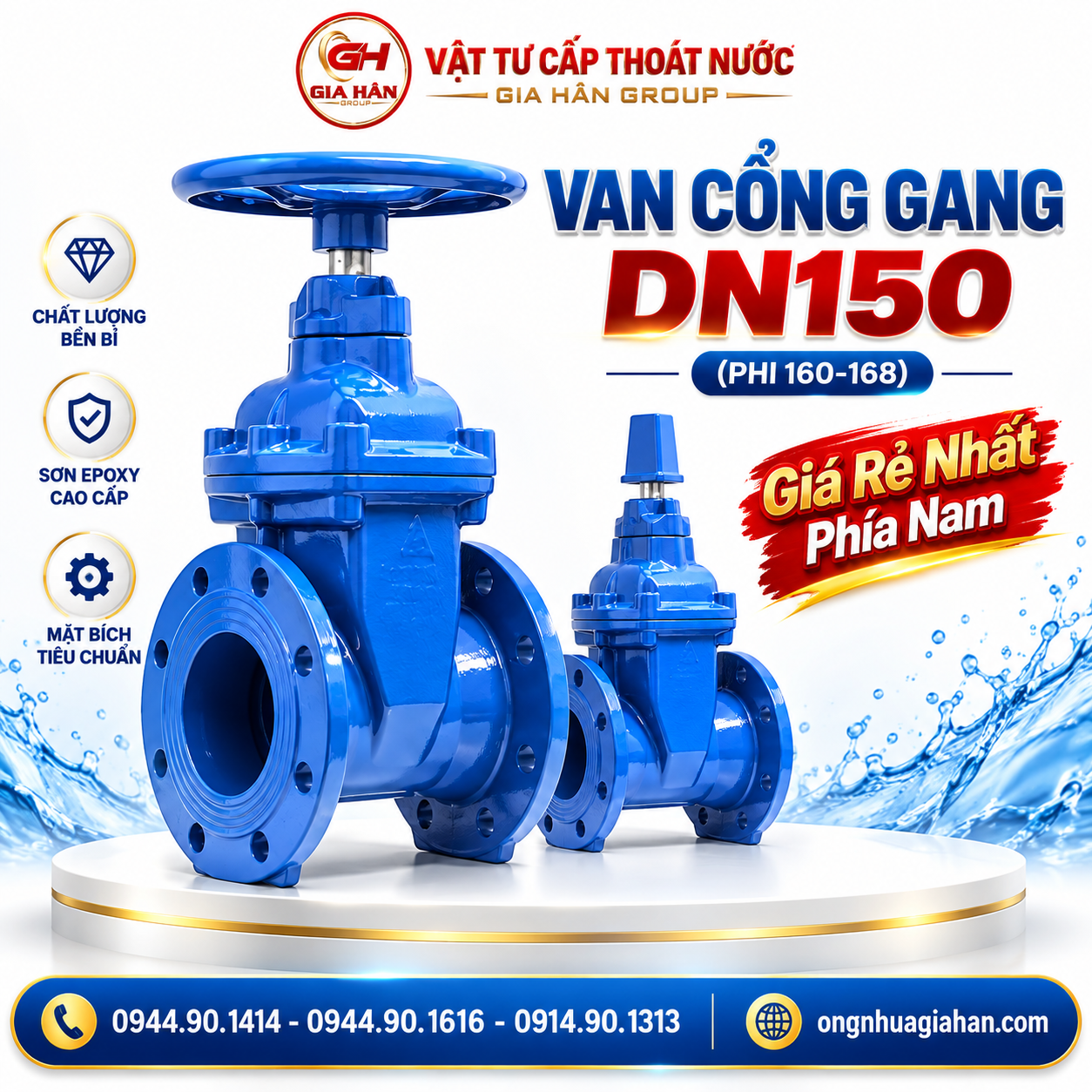

Van Cổng Gang DN150 (Phi 160-168)

Van Cổng Gang DN150 (Phi 160-168)

2.800.000đ
VCG150

Van cổng gang DN150 (van cửa gang hoặc van chặn DN150) là thiết bị van khóa mở dòng chảy hai chiều, chuyên dùng cho đường ống danh định 6 inch (tương đương ống thép Phi 168.3 mm hoặc ống nhựa HDPE/uPVC Phi 160,168 mm). Thân van đúc bằng gang cầu/gang xám sơn phủ Epoxy chống ăn mòn, đĩa van gang bọc cao su EPDM đàn hồi, kết nối mặt bích hai đầu theo tiêu chuẩn BS 5163 / BS EN 1092-2 (PN10/PN16) hoặc JIS 10K. Sử dụng trong cấp thoát nước đô thị, hạ tầng khu công nghiệp, trạm bơm và hệ thống PCCC.

Còn hàng
Liên hệ

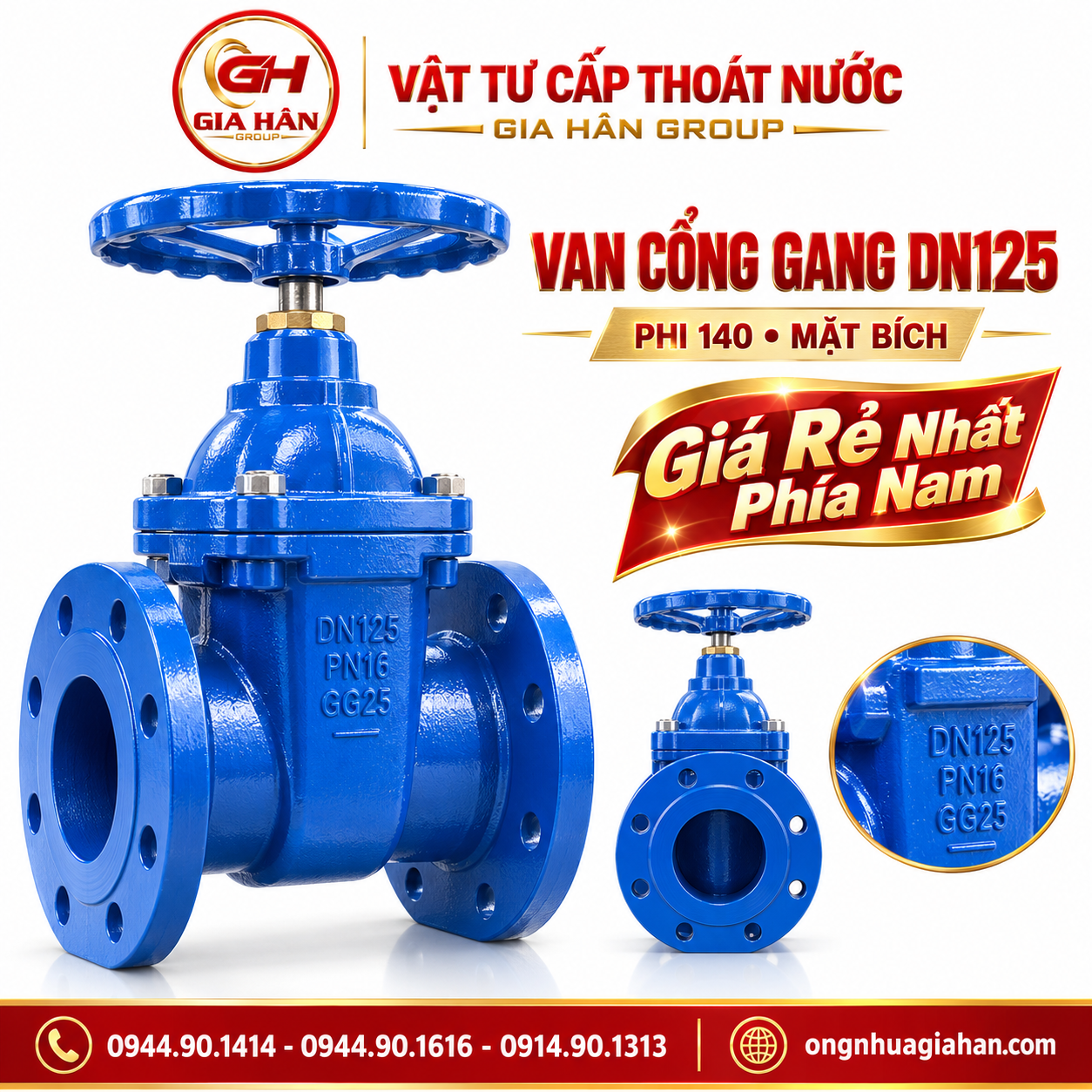

Van cổng gang ty chìm DN150 kết nối mặt bích tiêu chuẩn BS 5163 PN16 sơn phủ epoxy xanh

Van cổng gang DN150 nêm bọc cao su EPDM, sơn phủ Epoxy tĩnh điện 250 µm đạt chuẩn cấp nước sạch

5. Thông số Van Cổng Gang DN150 (Phi 160-168)

  • Đường kính danh nghĩa: DN150 (6 Inch).

  • Đường kính ngoài ống lắp đặt (D): Phi 160 mm (ống nhựa HDPE/uPVC) hoặc Phi 168.3 mm (ống kim loại).

  • Áp lực làm việc danh định (PN): PN10 (10 bar / 1.0 MPa) – PN16 (16 bar / 1.6 MPa).

  • Vật liệu thân & nắp: Gang cầu GGG50 (FCD450) / Gang xám GG25 (FC200).

  • Cánh nêm (Đĩa van): Gang cầu bọc cao su EPDM (chống kẹt rác, đạt chuẩn nước ăn uống).

  • Trục van (Ty van): Thép không gỉ Inox 304 (SUS304) hoặc Inox 410 / Inox 420.

  • Kiểu kết nối: Nối bích (Flanged Ends) theo tiêu chuẩn BS 5163, BS EN 1092-2, JIS B2002 (JIS 10K), DIN 3352.

  • Nhiệt độ làm việc: 0°C đến 80°C.

  • Môi trường phù hợp: Nước sạch, nước thải đã qua xử lý, hệ thống nước làm mát giải nhiệt, mạng lưới PCCC.

6. Bảng giá van cổng gang mặt bích DN150 các hãng thông dụng

  • Dưới đây là bảng giá tham khảo các quy cách van cổng gang nối bích phổ biến từ DN50 đến DN300 trên thị trường.
  • (Đơn vị tính: VNĐ/cái – Giá tham khảo chưa bao gồm VAT và tỷ lệ chiết khấu thương mại theo giá trị đơn hàng)
Thương hiệu Cấu hình DN150 Giá tham khảo Đường kính ngoài tương ứng
AUT Model FIG01 2.800.000 Phi 160 – 168 mm
ARV Model NRG 2.766.000
Shinyi Ty chìm nắp chụp 5.197.000
Shinyi Ty chìm tay quay 5.503.000
Shinyi Ty nổi 7.004.000
Shinyi Ty chìm UL/FM 8.225.000
Shinyi Van cổng tín hiệu 8.563.000
Shinyi Ty nổi UL/FM 9.434.000
Shinyi Điều khiển điện 46.428.000

Ghi chú thị trường:

7. Quy cách & Bản vẽ kích thước chi tiết van DN150

  • Để thợ hàn và kỹ sư trắc đạc chuẩn bị khoảng cách tim ống và gia công mặt bích thép BS 5163 PN16, bảng tra kích thước lắp đặt tiêu chuẩn của van cổng gang DN150 (tiêu chuẩn BS 5163 Series 3) được quy định như sau:
Thông số kích thước Ký hiệu Giá trị tiêu chuẩn (mm) Ghi chú kỹ thuật
Chiều dài thân van L 267 Khoảng cách giữa 2 mặt bích (Face-to-Face)
Đường kính ngoài mặt bích D 285 Tiêu chuẩn BS EN 1092-2
Đường kính tâm lỗ bu lông PCD (K) 240 Vòng tròn chia tâm lỗ
Số lượng lỗ bu lông n 8 8 lỗ tròn phân bố đều
Đường kính lỗ bu lông d 23 Sử dụng bu lông M20
Độ dày mặt bích C 19 – 22 Tùy áp lực PN10 hoặc PN16
Chiều cao van ty chìm H ~ 410 – 430 Tính từ tim dòng chảy đến đỉnh tay quay
Đường kính tay quay (Vô lăng) W 260 – 280 Lực mở nhẹ nhàng nhờ ren dẫn hướng
Trọng lượng van Kg 38 – 46 kg Tùy biến thể thân gang xám hay gang cầu

8. Đặc điểm cấu tạo van cổng gang DN150

Van cổng gang DN150 được chế tạo dạng van cổng mềm (Resilient Seated Gate Valve) với các cụm chi tiết chính:

  1. Thân van (Body) & Nắp van (Bonnet): Đúc nguyên khối từ gang cầu FCD450/GGG50, có khả năng chịu xung áp lực cao và chống va đập cơ học. Mặt trong và mặt ngoài được bọc lớp sơn bột tĩnh điện Epoxy resin nung nhiệt (dày ≥ 250 µm), ngăn chặn hoàn toàn hiện tượng han gỉ và rêu bám.

  2. Cánh nêm (Gate / Wedge): Cốt gang cầu được bao bọc hoàn toàn bằng lớp cao su EPDM lưu hóa độ dày đồng đều. Đáy thân van được đúc bằng phẳng (không có hốc rãnh lõm), giúp dòng chảy đi qua dạng thẳng đứng 100%, không bị tổn thất áp lực và không tạo bẫy đọng cặn rác làm kẹt cánh.

  3. Trục van (Stem): Sản xuất bằng thép không gỉ SUS304 / Inox 410 gia công ren chính xác. Cơ chế ren tự bôi trơn kết hợp vòng đệm O-ring bằng cao su NBR đảm bảo làm kín cổ van không bị rò rỉ lưu chất ra ngoài trục.

  4. Vô lăng điều khiển (Handwheel): Tay quay dạng tròn trợ lực, quay theo chiều kim đồng hồ để ĐÓNG và ngược chiều kim đồng hồ để MỞ.

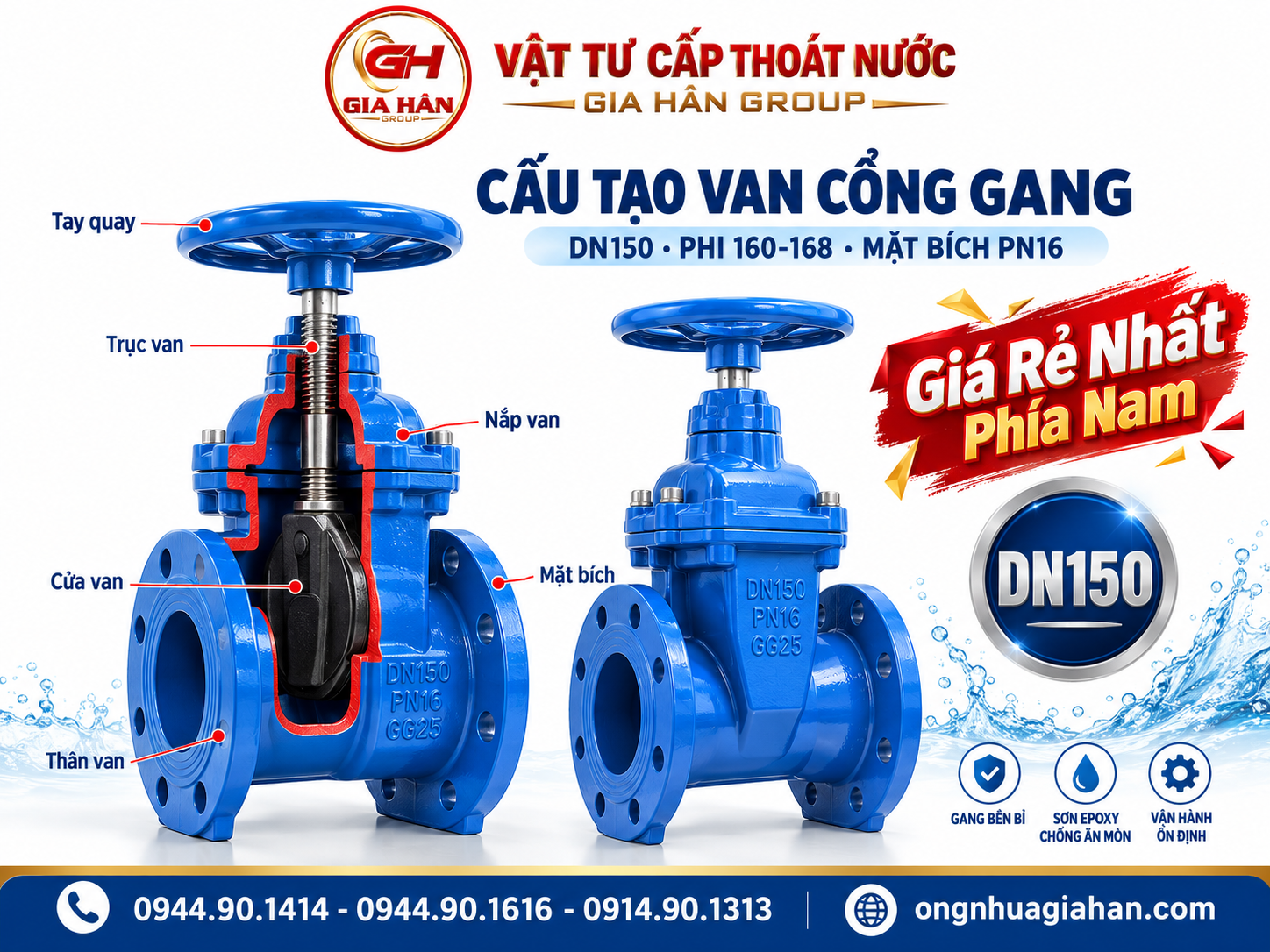

Cấu tạo van cổng gang DN150 mặt bích gồm tay quay, ty van, nắp van, thân gang và đĩa van.

Tay quay điều khiển ty van nâng hạ đĩa van để đóng hoặc mở dòng chảy. Van cổng gang DN150 kết nối với ống nhựa D160-168 thông qua bộ đầu nối và mặt bích tương thích

9. Ứng dụng thực tế của van cổng gang DN150

Nhờ kích thước danh định lớn (DN150 tương đương lưu lượng tải cao), sản phẩm được lắp đặt tại các vị trí trọng điểm:

  • Mạng lưới cấp nước sạch đô thị: Lắp đặt trên tuyến ống truyền tải chính kết nối trực tiếp với ống nhựa HDPE phi 160 hoặc ống gang dẫn nước về các phân khu cư dân.

  • Hệ thống phòng cháy chữa cháy (PCCC): Đặt tại các cụm bơm trung tâm, trạm phân phối nước cứu hỏa của khu công nghiệp, tòa nhà cao tầng (thường dùng biến thể ty nổi có kèm công tắc giám sát tín hiệu điện).

  • Nhà máy xử lý nước thải & nước tái sử dụng: Dùng làm van chặn phân lập các cụm bể lọc, bể lắng, bể thu gom bùn.

  • Hệ thống điều hòa không khí trung tâm (Chiller) & M&E: Đóng/ngắt các mạch nước tuần hoàn của tháp giải nhiệt công nghiệp.

10. Hướng dẫn chọn van cổng DN150 chuẩn xác theo công trình

Để tránh lãng phí chi phí đầu tư hoặc gặp sự cố sai lệch kỹ thuật, kỹ sư mua hàng cần đối chiếu 3 bước:

  1. Chọn áp lực làm việc danh định (PN10 hay PN16):

    • Nếu dùng cho mạng lưới truyền dẫn nước nông thôn, chung cư thấp tầng hoặc bể chứa áp lực trọng lực: Chọn PN10 (10 bar) để tối ưu chi phí.

    • Nếu dùng cho đường ống trạm bơm đẩy áp lực cao, cụm cứu hỏa PCCC hoặc nhà cao tầng: Bắt buộc chọn PN16 (16 bar) để đảm bảo an toàn chịu áp khi xảy ra hiện tượng búa nước.

  2. Chọn tiêu chuẩn mặt bích đồng bộ:

    • Tại Việt Nam, đa số đường ống cấp thoát nước sử dụng tiêu chuẩn mặt bích BS 5163 / BS EN 1092-2. Hãy kiểm tra mặt bích trên ống chờ đã gia công theo chuẩn BS hay JIS 10K/DIN để đặt đúng quy cách đục lỗ bu lông (PCD = 240 mm).

  3. Chọn cấu tạo ty van:

    • Chọn Ty chìm: Khi không gian lắp hẹp, các buồng bơm ngầm, đáy hố ga có nắp đan.

    • Chọn Ty nổi: Khi dùng cho phòng bơm PCCC bắt buộc phải quan sát nhanh bằng mắt vị trí cánh van đang mở hay đóng.

11. Hướng dẫn lắp đặt và bảo dưỡng đúng chuyên môn

  • Khử ứng suất ống bằng khớp nối mềm: Không bao giờ dùng lực xiết bu lông để kéo hai đầu ống bị lệch về phía van. Cần bố trí một Khớp Nối Mềm Cao Su Chống Rung (Nối Bích) nằm liền kề van để triệt tiêu rung động từ máy bơm và bù giãn nở nhiệt.

  • Quy trình xiết bu lông: Van DN150 dùng 8 bộ bu lông M20. Đặt gioăng đệm cao su hoặc cao su amiang vào giữa 2 mặt bích, sau đó xiết ốc chéo góc đối xứng theo hình sao (bước 1: xiết gá 30% lực, bước 2: xiết đều 60% lực, bước 3: siết chặt đủ lực 100%).

  • Lưu ý vận hành tuyệt đối: Van cổng chỉ dùng cho mục đích Mở hết cỡ hoặc Đóng kín hoàn toàn. Tuyệt đối không hé mở 20% – 50% để điều chỉnh lưu lượng, vì luồng xoáy tốc độ cao của nước sẽ làm rách lớp bọc EPDM của cánh nêm và gây xói mòn lòng van gang.

12. So sánh: Van cổng gang ty chìm vs Van cổng gang ty nổi DN150

Tiêu chí so sánh Van cổng ty chìm DN150 Van cổng ty nổi DN150
Không gian lắp đặt Tiết kiệm diện tích; chiều cao cố định khi mở Đòi hỏi khoảng trống phía trên đủ rộng để ty van nhô lên
Kiểm tra trạng thái Khó quan sát trực tiếp, cần quay thử hoặc dùng đồng hồ Nhìn thấy ngay từ xa qua độ nhô cao của trục ty van
Vị trí ren truyền động Ngâm trực tiếp trong nước, cần lưu chất sạch Nằm ngoài khoang chứa nước, bảo vệ ren tốt hơn
Ứng dụng điển hình Cấp thoát nước ngầm, đường ống đô thị, hố van Trạm bơm cứu hỏa PCCC, đường ống nhà máy công nghiệp
Giá thành Tiết kiệm chi phí đầu tư hơn Giá cao hơn từ 15% – 25%

13. Tiêu chuẩn sản xuất & Hồ sơ chứng từ (CO/CQ)

Sản phẩm van cổng gang DN150 do Gia Hân Group phân phối được kiểm soát nghiêm ngặt theo các tiêu chuẩn quốc tế:

  • Tiêu chuẩn thiết kế & chế tạo: BS 5163, ISO 7259, AWWA C509 / C515, DIN 3352.

  • Tiêu chuẩn kết nối mặt bích: BS EN 1092-2 (PN10/PN16), JIS B2220 (10K).

  • Tiêu chuẩn thử nghiệm rò rỉ: ISO 5208 (độ kín rò rỉ cấp A – không nhỏ giọt).

  • Hồ sơ cung cấp cho dự án: Chứng nhận nguồn gốc xuất xứ (CO), chứng nhận chất lượng nhà máy (CQ), biên bản kiểm tra thử áp lực từng lô (Mill Test Certificate), chứng chỉ an toàn tiếp xúc nước sinh hoạt của lớp cao su EPDM.

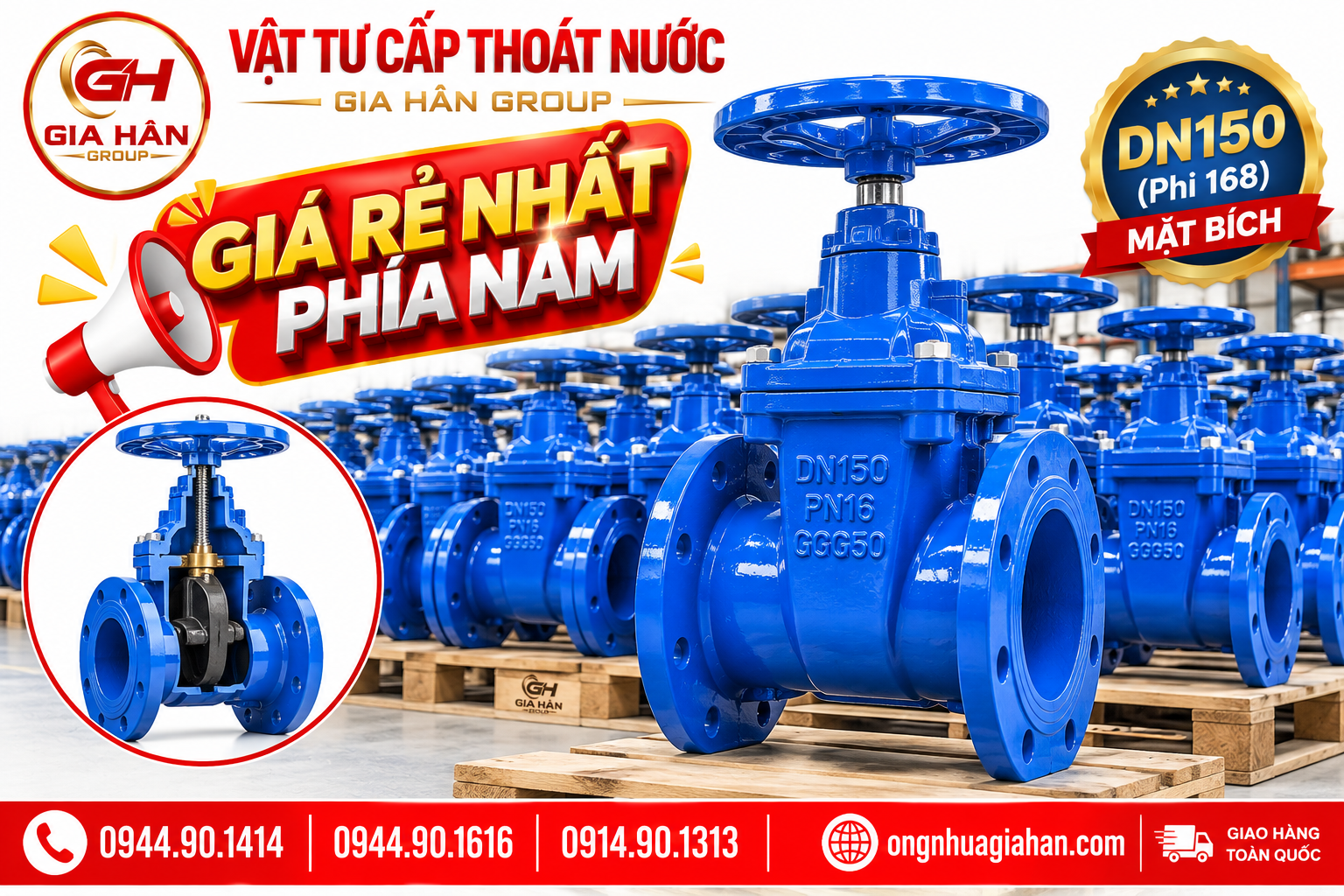

Lô hàng van cổng gang DN150 và phụ kiện đường ống sẵn sàng giao tại kho Gia Hân Group

Lô hàng van cổng gang DN150 sẵn kho số lượng lớn, đầy đủ tem mác CO-CQ chuẩn bị xuất cho dự án hạ tầng



  • Vị trí hiển thị: Trong hố van ngầm hạ tầng kỹ thuật hoặc trạm bơm tăng áp.

  • Tên file gợi ý: lap-dat-thuc-te-van-cong-dn150-ong-upvc-phi-160.jpg

  • Alt text: Thực tế thi công van cổng gang DN150 kết nối mặt bích trên tuyến ống uPVC Tiền Phong phi 160

  • Caption: Van cổng gang DN150 kết hợp cùng ống nhựa uPVC Tiền Phong trong hố ga phân phối nước sạch.

15. FAQ thực tế (Giải đáp câu hỏi thường gặp)

Van cổng gang DN150 có kết nối trực tiếp với ống nhựa HDPE không?

Trả lời: Có thể kết nối được, nhưng không dán keo hay hàn trực tiếp. Cần sử dụng cụm phụ kiện chuyển tiếp gồm: Đầu nối bích HDPE (Stub end) hàn nhiệt vào ống HDPE Phi 160, lồng kèm mặt bích thép hoặc bích gang lỏng để bắt bu lông đồng bộ vào hai đầu mặt bích của van DN150.

Ký hiệu PN10 và PN16 trên thân van DN150 có ý nghĩa gì?

Trả lời: Ký hiệu PN (Pressure Nominal) chỉ mức áp suất danh định tối đa mà van có thể hoạt động an toàn liên tục ở nhiệt độ thông thường. PN10 tương đương 10 bar (10 kgf/cm²), PN16 tương đương 16 bar (16 kgf/cm²). Việc chọn sai PN có thể dẫn đến lệch tâm lỗ bu lông hoặc vỡ thân van khi bơm tăng áp.

Có thể gắn thêm bộ điều khiển điện hoặc khí nén cho van DN150 không?

Trả lời: Hoàn toàn được. Bằng cách tháo phần tay quay cơ học và gắn mặt bích gá bộ truyền động (theo tiêu chuẩn ISO 5211), van cổng DN150 có thể tích hợp mô tơ điện ON/OFF (220V/380V) hoặc bộ xy lanh khí nén để tự động hóa từ phòng điều khiển SCADA.

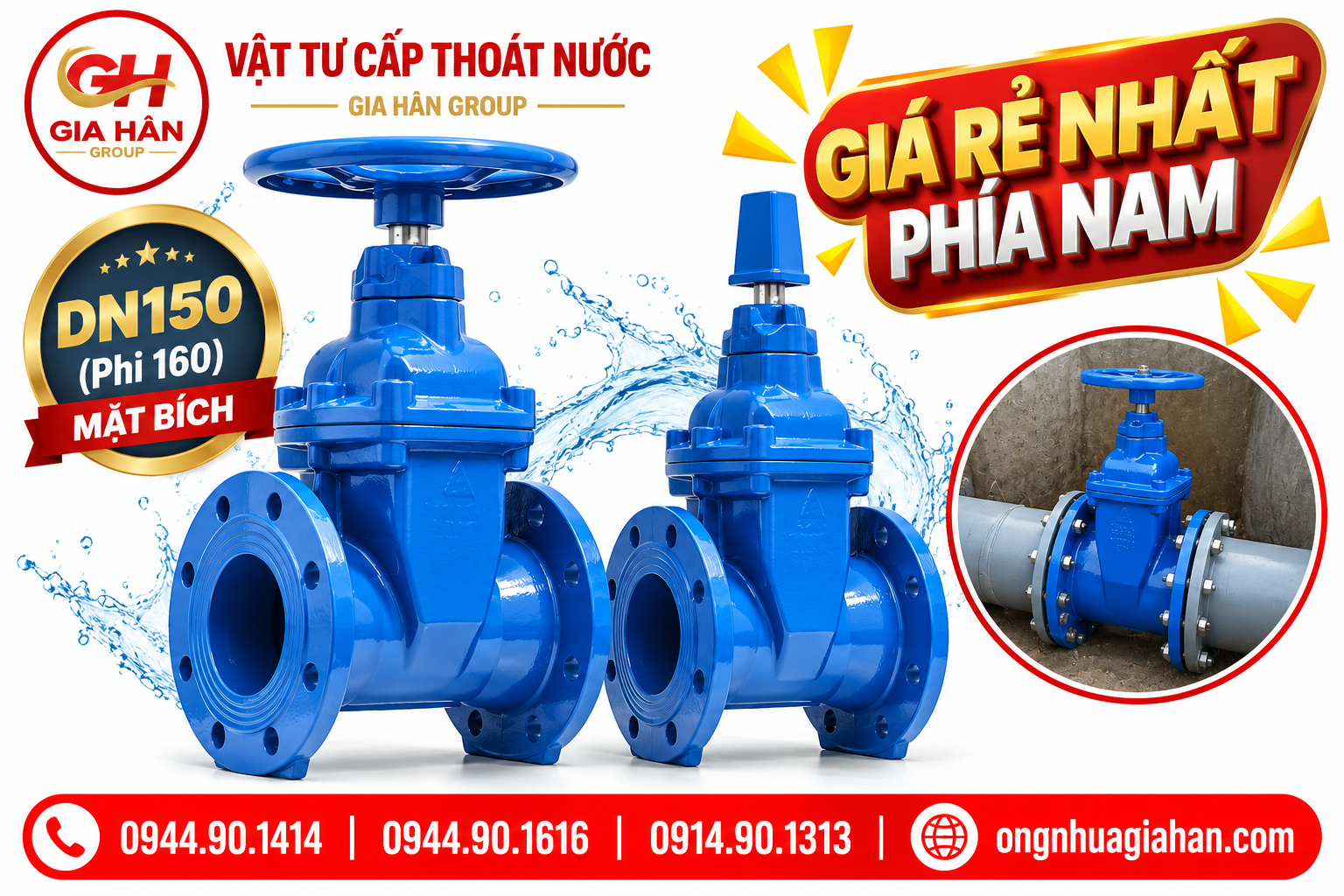

Thực tế thi công van cổng gang DN150 kết nối mặt bích trên tuyến ống uPVC Tiền Phong phi 160

Van cổng gang DN150 kết hợp cùng ống nhựa uPVC Tiền Phong trong hố ga phân phối nước sạch

Thông Tin Liên Hệ Nhận Báo Giá Dự Án

Quý nhà thầu, chủ đầu tư đang tìm kiếm giải pháp van cổng gang DN150 chính hãng với đầy đủ chứng chỉ CO-CQ và chiết khấu tốt nhất cho dự án?

Hãy liên hệ ngay với Vật Tư Cấp Thoát Nước Gia Hân Group để nhận catalogue chi tiết, bản vẽ kỹ thuật CAD và bảng báo giá cạnh tranh nhất:

  • Hotline / Zalo tư vấn kỹ thuật: 0944.90.1414 - 0944.90.1616 - 0914.90.1313

  • Địa chỉ phân phối: Phường Bình Hưng Hòa B, Quận Bình Tân, TP. Hồ Chí Minh

  • Website: ongnhuagiahan.com

    Thời gian làm việc: Thứ Hai – Thứ Bảy (07:30 – 17:30)

    Đầy đủ hồ sơ nghiệm thu (CO - CQ)

    Cung cấp mẫu & hồ sơ catalog

    Vận chuyển tận chân công trình

Tác Giả & Biên Soạn

  • Biên soạn nội dung: Bộ phận Kỹ thuật & Vật tư Hạ tầng – Gia Hân Group.

  • Cố vấn chuyên môn: KS. Cấp thoát nước & M&E.

  • Nguồn tài liệu tham khảo: Tiêu chuẩn Quốc gia TCVN 12053 (Van cửa bằng gang), Tiêu chuẩn Anh quốc BS 5163 / BS EN 1092-2, Catalogue kỹ thuật van Shin Yi & AUT.

  • Ngày cập nhật gần nhất: 30/09/2026.
