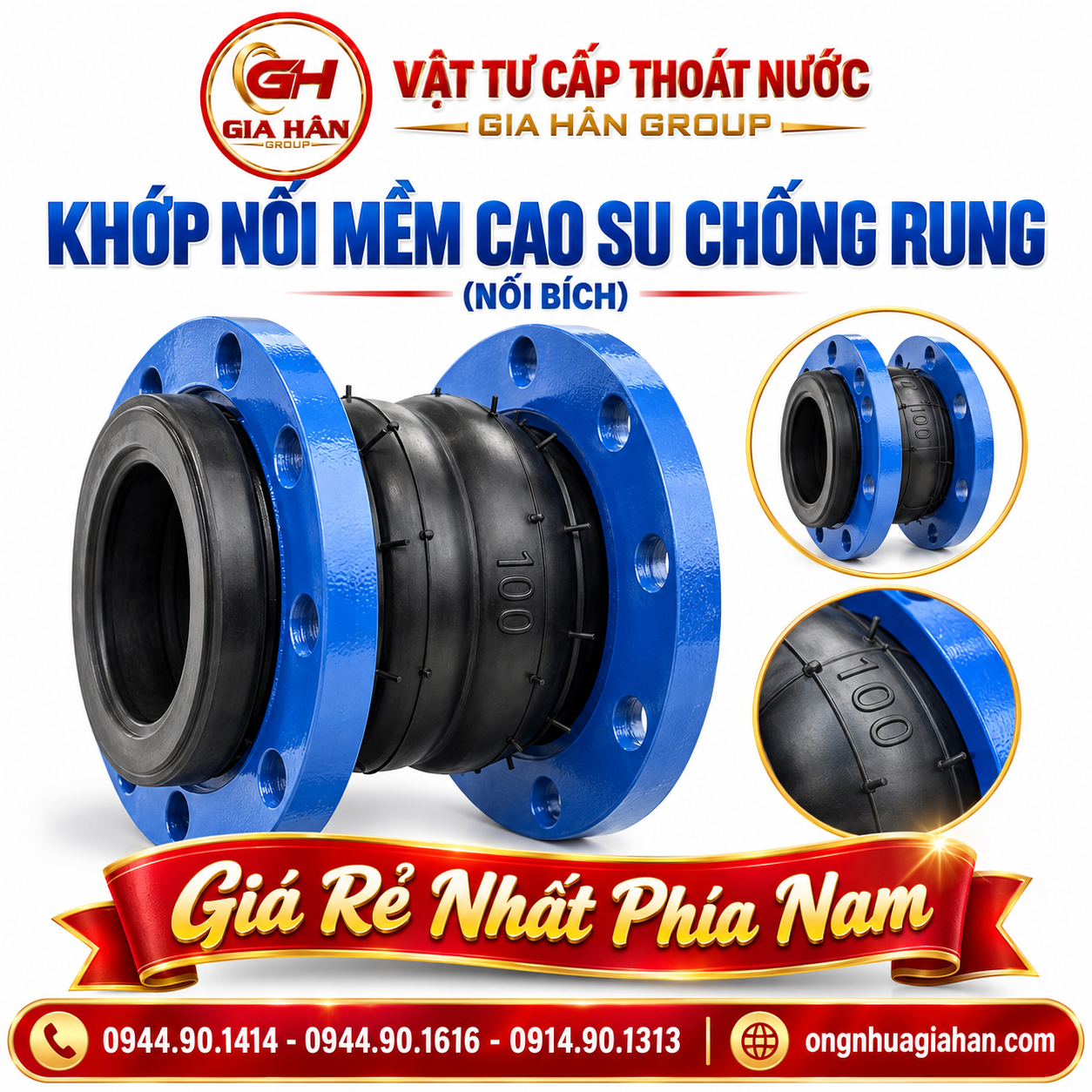

Khớp Nối Mềm Cao Su Chống Rung (Nối Bích)

Khớp Nối Mềm Cao Su Chống Rung (Nối Bích)

420.000đ
KNMCSCR

Khớp nối mềm cao su chống rung (Rubber Expansion Joint) là phụ kiện đàn hồi cấu tạo từ thân cao su EPDM/NBR nhiều lớp gia cường sợi tổng hợp, kết hợp hai đầu mặt bích thép (hoặc inox) . Phụ kiện có nhiệm vụ:

  • Triệt tiêu rung động và xung lực truyền từ động cơ máy bơm sang hệ thống đường ống.
  • Giảm thiểu tiếng ồn cơ khí trong vận hành trạm bơm cấp nước, HVAC, PCCC.
  • Bù trừ sai lệch góc (Angular Deflection), chuyển vị dọc trục (Axial Elongation/Compression) và hấp thụ giãn nở nhiệt của tuyến ống.
Còn hàng
Liên hệ

1. Cấu Tạo Và Nguyên Lý Giảm Chấn Của Khớp Nối Cao Su

Khớp nối mềm cao su vận hành dựa trên đặc tính đàn hồi cao của vật liệu polymer, chia thành 3 bộ phận chính:

  1. Lớp cao su bên trong (Inner Tube): Tiếp xúc trực tiếp với lưu chất, thường dùng cao su EPDM nguyên sinh chịu nước, chịu nhiệt độ từ -10°C đến 80°C (hoặc NBR chống dầu mỡ và hóa chất nhẹ).

  2. Lớp xương gia cường (Reinforcement Layer): Bố sợi nylon tổng hợp mật độ cao, kết hợp vòng thép gia cường mép bích giúp thân khớp chịu được áp suất nổ gấp 3-4 lần áp suất danh định (PN10/PN16).

  3. Mặt bích siết (Flanges): Chế tạo từ thép carbon mạ kẽm chống rỉ hoặc inox 304, khoan lỗ theo tiêu chuẩn mặt bích quốc tế để ghép nối trực tiếp vào van và đường ống.

  4. Tiêu chuẩn kết nối: Mặt bích JIS 10K, BS 4504 PN10/PN16, ANSI Class 150.

  5. Quy cách phổ biến: DN50 – DN600 (áp suất làm việc 10 bar – 16 bar).

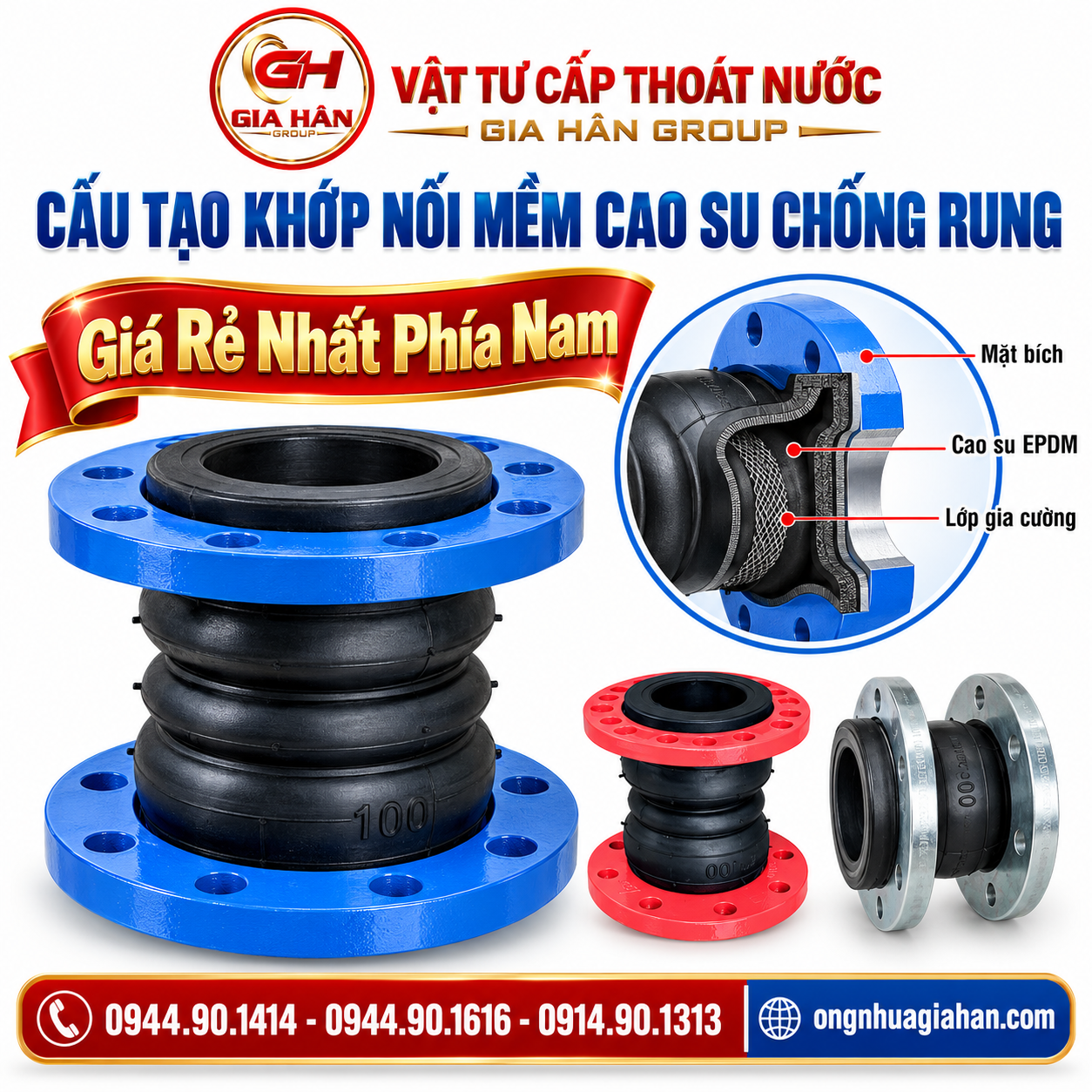

Cấu tạo lớp cao su EPDM gia cường và mặt bích của khớp nối mềm cao su chống rung

Cấu tạo thân khớp nối cao su nhiều lớp chịu áp lực PN16 và triệt tiêu xung động thủy lực

2. Thông Số Kỹ Thuật & Khả Năng Bù Trừ Chuyển Vị

  • Tùy vào điều kiện không gian và thiết kế cụm bơm, kỹ sư thường lựa chọn dòng cầu đơn (Single Sphere) hoặc cầu đôi (Twin Sphere) với các thông số chuyển vị tiêu chuẩn:
Kích cỡ (DN) Chiều dài lắp đặt (L - mm) Co nén dọc trục (mm) Giãn dài dọc trục (mm) Độ lệch tâm (mm) Góc lệch tối đa (Độ) Áp lực làm việc
DN50 (Phi 60) 105 8 - 10 5 - 6 8 15° PN10 / PN16
DN65 (Phi 76) 115 8 - 12 6 10 15° PN10 / PN16
DN80 (Phi 90) 130 12 8 10 15° PN10 / PN16
DN100 (Phi 114) 150 18 10 12 15° PN10 / PN16
DN125 (Phi 140) 170 18 10 12 15° PN10 / PN16
DN150 (Phi 168) 180 20 12 14 15° PN10 / PN16
DN200 (Phi 220) 210 22 14 16 15° PN10 / PN16

3. Bảng Giá Khớp Nối Mềm Cao Su Chống Rung (Tham Khảo)

  • Lưu ý: Đơn giá thực tế phụ thuộc vào xuất xứ (Việt Nam, Malaysia, Trung Quốc, Thổ Nhĩ Kỳ), tiêu chuẩn bích (JIS hay BS) và khối lượng đơn hàng dự án.

DN50 – DN65: 250.000 – 420.000 VNĐ / cái

DN80 – DN100: 450.000 – 780.000 VNĐ / cái

DN125 – DN150: 850.000 – 1.450.000 VNĐ / cái

DN200 – DN250: 1.850.000 – 3.200.000 VNĐ / cái

DN300 trở lên: Báo giá theo yêu cầu vật liệu và chứng chỉ dự án.

4. Sơ Đồ Phối Hợp Khớp Nối Cao Su Trong Cụm Cửa Hút – Cửa Xả Trạm Bơm

  • Để bảo vệ đường ống và tối ưu hóa tuổi thọ của bơm, khớp nối mềm cao su phải được kết hợp chính xác với các thiết bị van cơ điện theo đúng trình tự kỹ thuật:
[Bể Nước / Tuyến Ống Chính]
       ↓
[Van Chặn] → [Lọc Rác] → [Ống Thu Côn] → [Khớp Nối Mềm] → [MÁY BƠM]
                                                               ↓
[Tuyến Cấp Nước] ← [Khớp Nối Mềm] ← [Van Một Chiều] ← [Van Chặn]

Tại Cụm Cửa Hút (Suction Line)

  1. Lọc rác đầu nguồn: Bố trí Van y lọc gang để loại bỏ cặn bẩn, sỏi đá trước khi nước đi vào buồng bơm, tránh kẹt cánh bơm.

  2. Chuyển bậc kích thước ống: Sử dụng Côn thu gang cầu BB & EE dạng lệch tâm (Eccentric Reducer) để thu đường kính ống về đúng họng hút của bơm, ngăn chặn triệt để hiện tượng túi khí (Air Pocket) gây bọt khí xâm thực (Cavitation).

  3. Giảm chấn họng hút: Lắp đặt khớp nối mềm cao su ngay trước họng hút để cô lập rung động từ motor truyền ngược lại toàn bộ tuyến ống ngầm.

Tại Cụm Cửa Xả (Discharge Line)

  1. Chống rung tức thời: Khớp nối cao su được đặt sát họng đẩy của máy bơm nhằm triệt tiêu lực đẩy áp suất và rung động chu kỳ khi cánh bơm quay tốc độ cao.

  2. Ngăn dòng chảy ngược & hiện tượng búa nước: Lắp đặt Van 1 chiều lá lật gang ngay sau khớp nối mềm. Khi bơm ngắt đột ngột, van lá lật sẽ đóng kín ngay lập tức, chặn xung áp suất dội ngược gây rách bầu cao su hoặc hỏng buồng bơm.

  3. Cô lập và điều tiết bảo dưỡng: Lắp đặt Van cổng gang mặt bích (cho đường ống chính) hoặc Van bướm gang (Tay Gạt - Tay Quay) (đối với không gian lắp đặt hẹp) ở vị trí cuối cùng của cụm bơm để thuận tiện đóng ngắt khi thay thế gioăng phớt định kỳ.

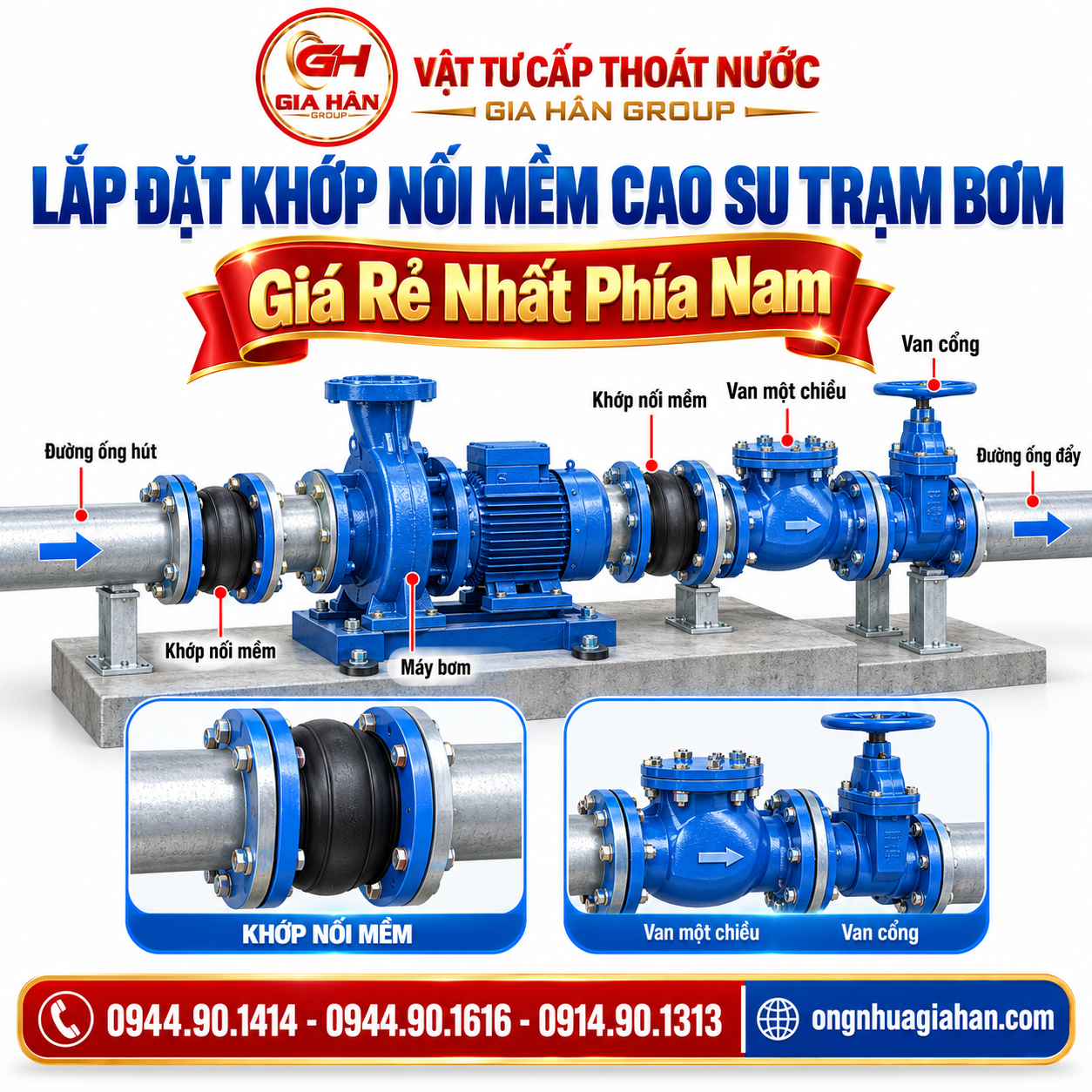

Sơ đồ lắp đặt khớp nối mềm cao su chống rung cùng van một chiều và van cổng tại trạm bơm nước

Khớp nối mềm cao su chống rung được kết nối đồng bộ cùng hệ thống van gang để bảo vệ cụm bơm tăng áp

5. Những Sai Sót Cần Tránh Khi Lắp Đặt Khớp Nối Cao Su Chống Rung

  • Không dùng thanh giằng (Control Rods) khi áp suất vượt giới hạn: Với hệ thống có áp lực đẩy lớn hoặc đường ống không có giá đỡ cố định, bắt buộc phải dùng thêm bộ thanh giằng giới hạn hành trình để tránh hiện tượng khớp bị kéo giãn quá mức dẫn đến bục rách.

  • Siết bulông lệch tâm: Không siết chặt bulông từ một phía. Cần siết chéo đối xứng từng nấc mô-men xoắn để mặt bích ép đều vào vành cao su, tránh gây rò rỉ nước hoặc nứt gãy bích.

  • Để tia lửa hàn bắn vào thân cao su: Khi hàn các đoạn ống thép lân cận, bắt buộc phải bọc chắn kỹ càng, tránh làm cháy sém hoặc suy giảm tính cơ lý của lớp cao su EPDM.

  • Kéo dãn vượt quá khoảng cách cho phép: Không kéo giãn khớp nối cao su để bù cho khoảng hở đường ống bị cắt thiếu hụt kích thước so với bản vẽ.

6. Mua Khớp Nối Mềm Cao Su Chống Rung (Nối Bích) Uy Tín Tại Gia Hân Group

  • Khi thi công trạm bơm tăng áp, hệ thống giải nhiệt Chiller hay mạng lưới PCCC, việc lựa chọn khớp nối mềm cao su nối bích đúng tiêu chuẩn kỹ thuật quyết định trực tiếp đến độ bền của động cơ và sự an toàn của toàn bộ tuyến ống.
  • Vật Tư Cấp Thoát Nước Gia Hân Group là đơn vị chuyên nhập khẩu và phân phối trực tiếp các dòng khớp nối mềm cao su chống rung (cầu đơn, cầu đôi) tiêu chuẩn bích JIS 10K, BS PN10/PN16, ANSI từ các thương hiệu uy tín (AUT, ARV, ShinYi, Arita, Wonil...) cho các công trình hạ tầng và cơ điện trên toàn quốc.

Thông Tin Liên Hệ Nhận Báo Giá Dự Án

  • Quý khách hàng, nhà thầu cơ điện và các đối tác dự án có nhu cầu nhận bảng giá đại lý mới nhất hoặc tư vấn chọn lựa phụ kiện giảm chấn trạm bơm, vui lòng liên hệ:

CÔNG TY TNHH GIA HÂN GROUP

Địa chỉ văn phòng: 182/13/44 Hồ Văn Long, Khu Phố 1, Phường Bình Tân, TP. Hồ Chí Minh

Địa chỉ kho: 265 Đường Số 1, Phường Bình Tân, TP. Hồ Chí Minh

Hotline / Zalo tư vấn kỹ thuật & báo giá: 0944.90.1414 - 0944.90.1616 - 0914.90.1313

Website: ongnhuagiahan.com

Thời gian làm việc: Thứ Hai – Thứ Bảy (07:30 – 17:30)

Đầy đủ hồ sơ nghiệm thu (CO - CQ)

Cung cấp mẫu & hồ sơ catalog

Vận chuyển tận chân công trình

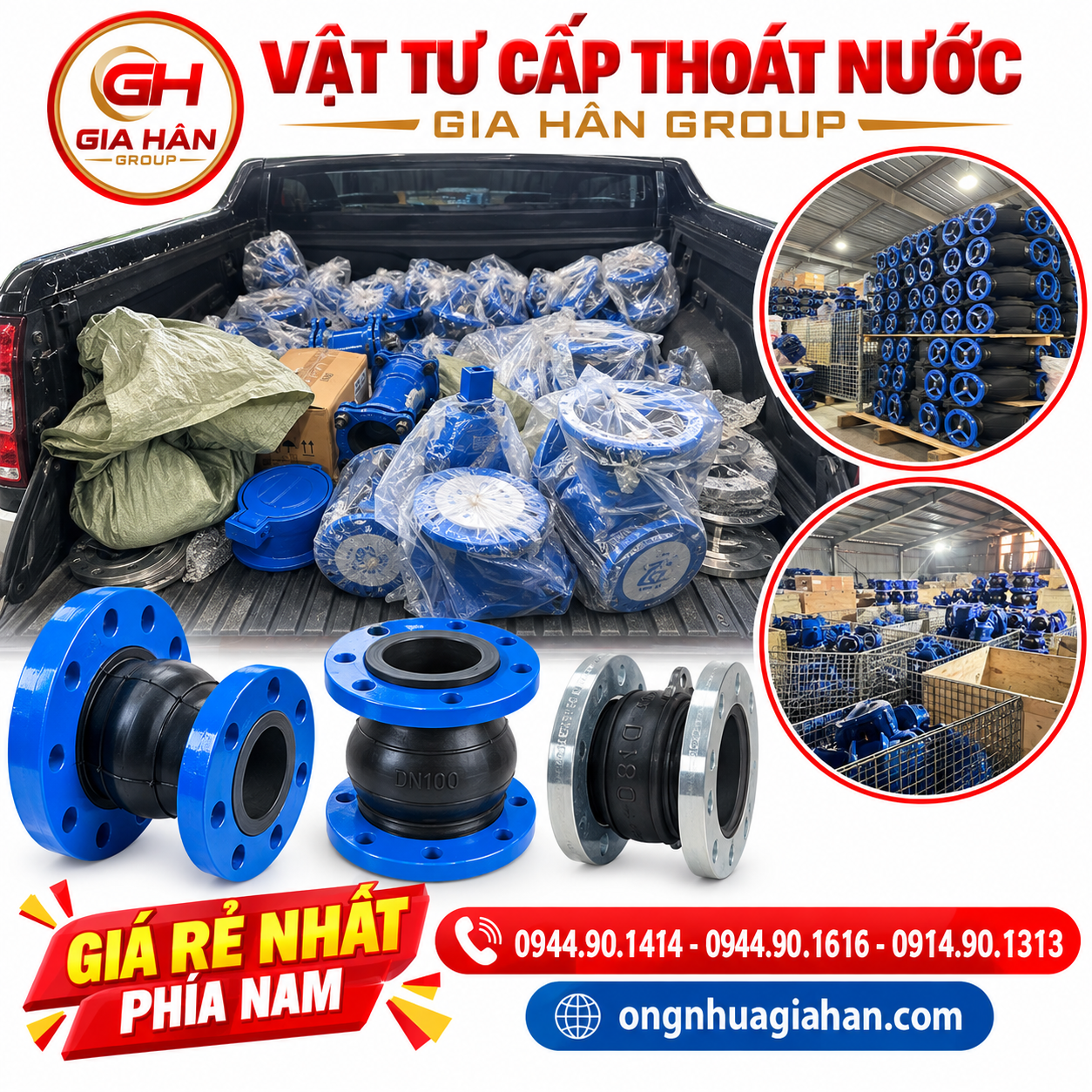

Kho Hàng Khớp Nối Mềm Cao Su Chống Rung Gia Hân Group Tại HCM

Câu Hỏi Thường Gặp

1. Khớp nối mềm cao su và khớp nối mềm inox khác nhau như thế nào?

  • Khớp nối cao su có khả năng hấp thụ rung chấn cơ học và triệt tiêu tiếng ồn tốt hơn, chi phí tiết kiệm hơn, thích hợp cho hệ thống nước lạnh, xử lý nước thải và PCCC (dưới 80°C). Khớp nối mềm inox chịu được nhiệt độ cao (hơi nóng, lò hơi > 200°C) và hóa chất ăn mòn mạnh, nhưng độ hấp thụ giảm chấn kém mềm mại hơn cao su.

2. Khi nào bắt buộc phải dùng khớp nối cao su cầu đôi (Twin Sphere)?

  • Khi tuyến ống có độ dịch chuyển co giãn nhiệt lớn hoặc khoảng cách giữa thiết bị rung và ống có độ lệch trục vượt quá khả năng bù trừ của khớp cầu đơn thông thường.

3. Khớp nối mềm cao su có cần dùng thêm gioăng đệm cao su (Gasket) không?

  • Bản thân vành bầu cao su tại mép bích đã có gờ đệm đóng vai trò như một gioăng làm kín tự nhiên. Do đó, việc lắp đặt trực tiếp vào mặt bích phẳng thường không yêu cầu thêm gioăng đệm, trừ khi bề mặt bích đối đầu có gờ lồi hoặc gồ ghề bất thường.
