1. Cấu tạo và đặc tính vật liệu gang cầu
Tê BBB được đúc nguyên khối từ gang cầu mác GGG50 (hoặc QT450-10, EN-GJS-500-7). Khác với gang xám có cấu trúc than chì dạng tấm dễ gãy giòn, than chì trong gang cầu tồn tại ở dạng hình cầu thu nhỏ, mang lại các cơ tính vượt trội:
-
Khả năng chịu lực: Độ bền kéo tối thiểu 420 - 500MPa, độ giãn dài >=7%, chịu được rung chấn và hiện tượng búa nước (water hammer).
-
Bảo vệ bề mặt: Toàn bộ mặt trong và mặt ngoài được phun sơn Epoxy tĩnh điện sấy nóng với độ dày màng sơn ≥ 250 µm (tương đương ≥ 0,25 mm). Lớp phủ này trơ với môi trường kiềm, axit nhẹ và đạt tiêu chuẩn an toàn cho nước sinh hoạt.

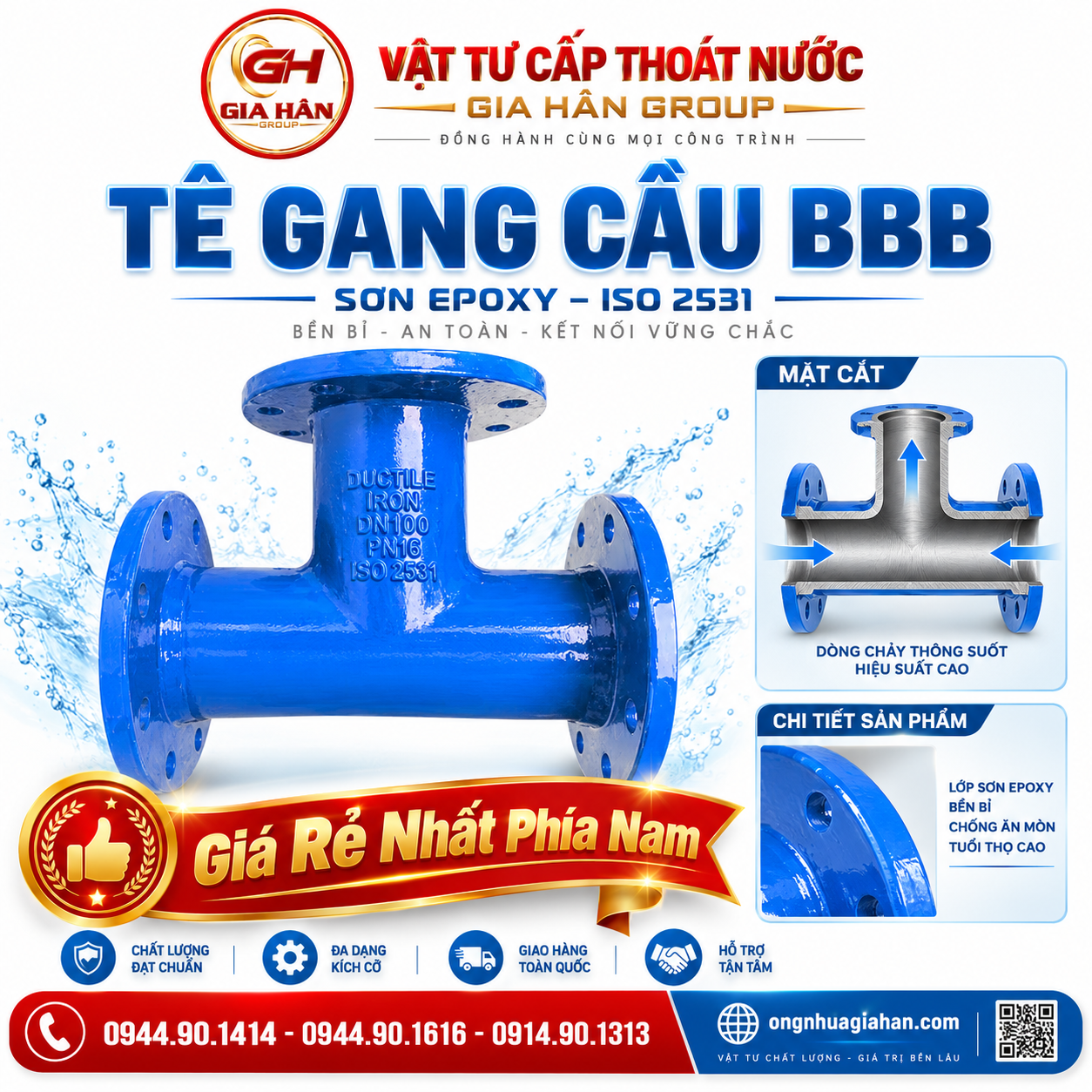

Tê gang cầu BBB sơn phủ Epoxy tĩnh điện tiêu chuẩn ISO 2531 dùng cho cấp thoát nước.
2. Tiêu chuẩn kỹ thuật và quy cách kết nối
-
Tiêu chuẩn sản xuất: ISO 2531:2009, BS EN 545 (mạng lưới nước sạch), BS EN 598 (hệ thống thoát nước thải).
-
Tiêu chuẩn mặt bích: Khoan lỗ bu lông theo BS 4504 / DIN 2501 / ISO 7005-2.
-
Cấp áp lực định mức: PN10, PN16 (tùy chọn PN25 cho các trạm bơm đẩy cao).
-
Môi trường ứng dụng: Nước sạch, nước thô, nước thải qua xử lý, dải nhiệt độ 0°C - 80°C.
3. Phân loại tê gang BBB trên tuyến ống
- Tùy theo yêu cầu phân lưu lượng của tuyến thiết kế, tê gang BBB được chia thành 2 nhóm:
3.1. Tê đều BBB (Equal Tee)
- Cả 3 đầu kết nối có cùng đường kính danh định ((DN₁ = DN₂ = DN₃) — nghĩa là cả ba đầu nối có cùng đường kính danh nghĩa). Sử dụng khi tuyến ống nhánh yêu cầu lưu lượng tương đương tuyến ống chính, phổ biến từ DN50 đến DN600.
3.2. Tê giảm BBB (Reducing Tee)
- Đầu nhánh rẽ có đường kính nhỏ hơn hai đầu trục chính (DN₃ < DN₁ = DN₂ — nghĩa là hai đầu chính có cùng đường kính danh nghĩa, còn nhánh DN₃ có đường kính danh nghĩa nhỏ hơn), ví dụ: DN100x80, DN150x100, DN200x100... Đối với các vị trí cần chuyển tiếp kích thước đường ống sau nhánh rẽ thẳng, kỹ sư thường kết hợp thêm Côn thu gang cầu để đảm bảo đồng bộ áp lực và hạn chế sụt áp cục bộ.

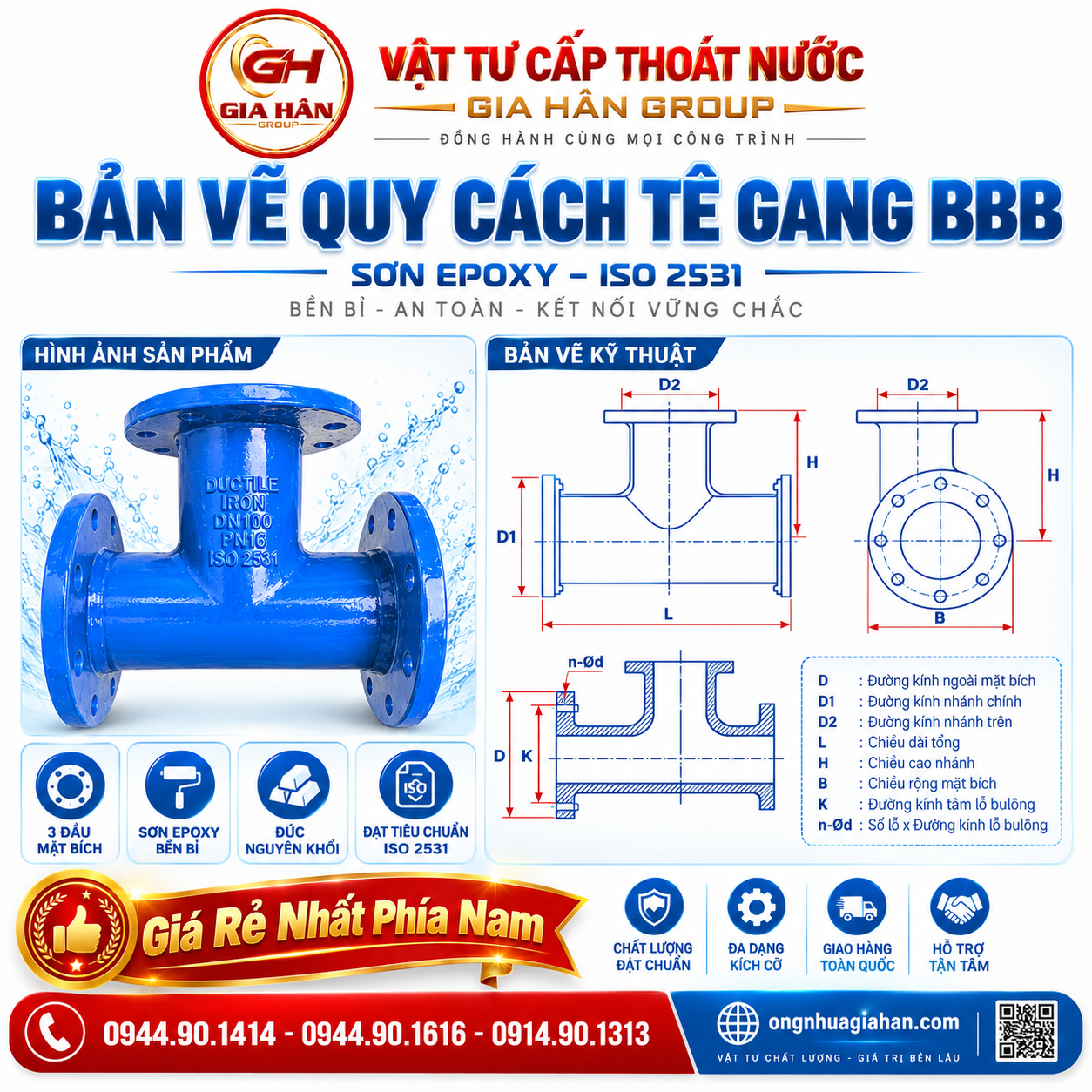

Bản vẽ quy cách hình học và kích thước mặt bích tê gang cầu BBB
4. Giải pháp kết nối đồng bộ trong hệ thống M&E
Nhờ cấu hình 3 mặt bích, tê BBB đóng vai trò là "nút giao" kết nối nhiều thiết bị cơ khí trên tuyến:
-
Lắp đặt cụm van chặn nhánh: Nhánh rẽ vuông góc của tê BBB thường được bắt bu lông trực tiếp vào Van cổng gang mặt bích để đóng ngắt cô lập từng phân đoạn khi cần bảo trì, sửa chữa.
-
Triệt tiêu co giãn và ứng suất: Tại các điểm giao cắt chịu rung động từ trạm bơm hoặc biến vị nhiệt, việc lắp kèm một Khớp nối mềm BE giữa đầu bích của tê và đường ống uPVC/HDPE giúp bảo vệ cổ bích khỏi nguy cơ nứt gãy cơ học.
Tham khảo thêm: Phụ Kiện Ống Nhựa: Quy Cách uPVC, PPR, HDPE Chính Hãng
5. Bảng thông số kích thước & Bảng giá tham khảo
- Dưới đây là kích thước cơ bản và đơn giá dự toán tham khảo cho các kích cỡ phổ biến (áp lực PN10/PN16, sơn Epoxy):
| Kích cỡ (DN) | Chiều dài thân L (mm) | Chiều cao nhánh H (mm) | Khối lượng ước tính (kg) | Giá tham khảo (VNĐ/cái) |
| DN50/50 | 300 | 150 | 14.5 | 650.000 – 780.000 |
| DN80/80 | 330 | 165 | 21.0 | 920.000 – 1.150.000 |
| DN100/100 | 360 | 180 | 27.5 | 1.250.000 – 1.480.000 |
| DN100/80 | 360 | 175 | 25.0 | 1.180.000 – 1.390.000 |
| DN150/150 | 440 | 220 | 48.0 | 2.150.000 – 2.550.000 |
| DN150/100 | 440 | 210 | 43.5 | 1.950.000 – 2.300.000 |
| DN200/200 | 520 | 260 | 76.0 | 3.600.000 – 4.250.000 |
| DN200/150 | 520 | 250 | 69.0 | 3.250.000 – 3.850.000 |
Ghi chú: Đơn giá thực tế biến động theo thời điểm báo giá, mác gang, độ dày lớp sơn và xuất xứ sản phẩm (Việt Nam, Trung Quốc, Malaysia). Dự án số lượng lớn liên hệ nhận chiết khấu.

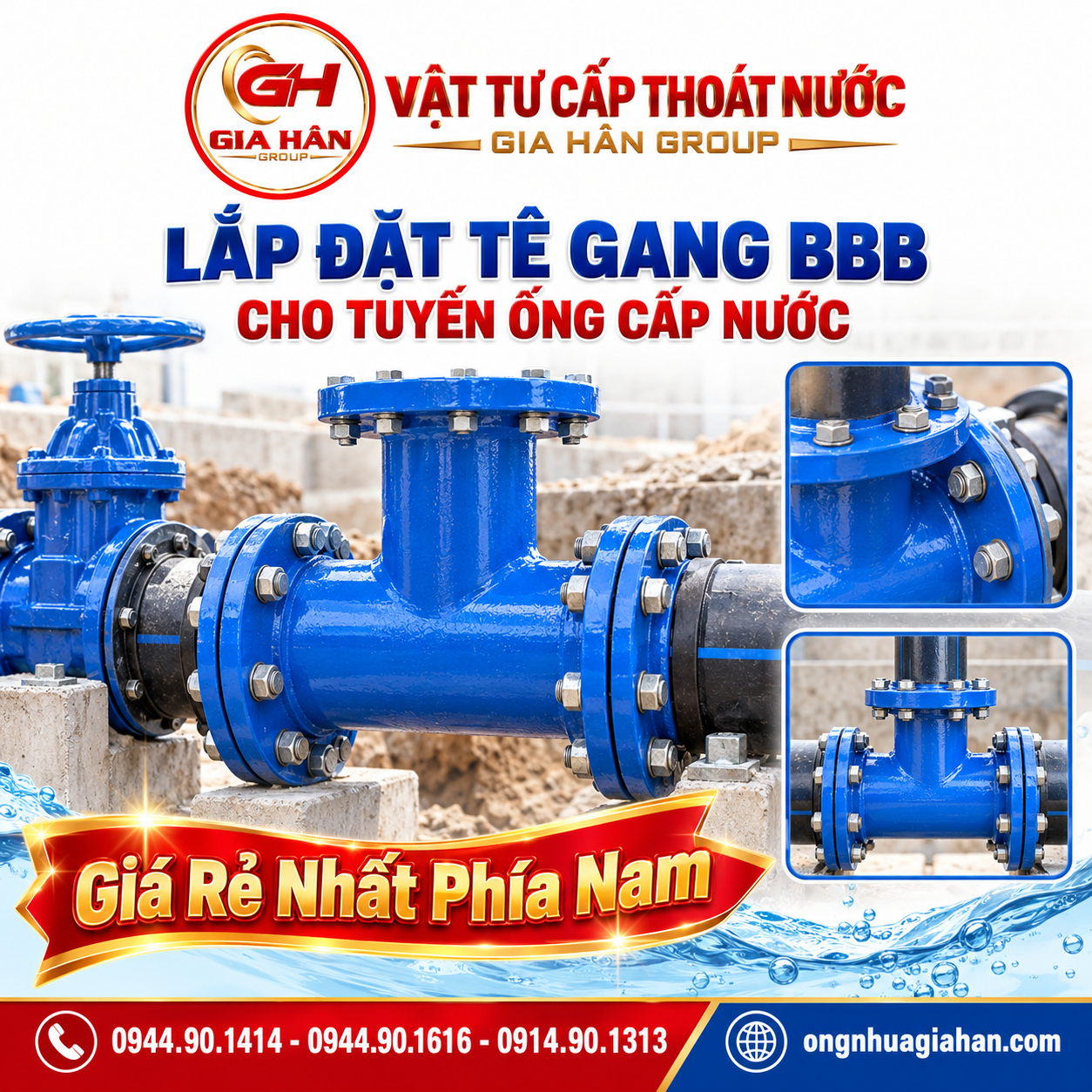

Thực tế lắp đặt tê gang BBB kết nối cụm van trên tuyến cấp nước sạch
Xem thêm: Ống Nhựa HDPE: Bảng Giá, Quy Cách, Thương Hiệu & Catalogue Mới Nhất
6. Hướng dẫn lắp đặt và kiểm tra kỹ thuật tại công trường
-
Làm sạch bề mặt tiếp xúc: Vệ sinh sạch cát, rỉ sét trên mặt gương của bích và gioăng đệm cao su (EPDM hoặc cao su bố thép) trước khi siết bu lông.
-
Siết bu lông đối xứng: Luôn siết ốc theo hình chữ thập hoặc đối xứng tâm để lực ép phân bố đều quanh chu vi gioăng, tránh hiện tượng lệch mặt bích gây xì nước khi thử áp lực mạng lưới.
-
Cố định gối đỡ: Tại vị trí tê phân nhánh chịu phản lực động từ dòng chảy đổi hướng 90°, cần đổ gối đỡ bê tông chống xô (thrust block) để ổn định tim tuyến ống.
7. Mua Tê Gang Cầu BBB Và Tư Vấn Kỹ Thuật Tại Gia Hân Group
- Lựa chọn đúng quy cách tê gang cầu BBB (áp lực PN10/PN16, tiêu chuẩn tâm lỗ bu lông BS hay DIN) đóng vai trò quyết định đến độ kín khít và an toàn vận hành của mạng lưới đường ống. Tại khu vực phía Nam, Vật Tư Cấp Thoát Nước Gia Hân Group là đơn vị chuyên phân phối phụ kiện gang cầu hạ tầng và vật tư ngành nước phục vụ các nhà thầu thi công, dự án cấp thoát nước đô thị và khu công nghiệp.
Chính sách bán hàng & Giao vận dự án
-
Chính sách giá & Chiết khấu: Áp dụng mức chiết khấu cạnh tranh trực tiếp cho các nhà thầu thi công hạ tầng, đơn vị cấp thoát nước và dự án M&E quy mô lớn.
-
Giao hàng tận chân công trình: Đội xe tải vận chuyển linh hoạt giao hàng nhanh tại TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An và hỗ trợ điều phối hàng đi các tỉnh miền Tây, miền Trung.
-
Thanh toán linh hoạt: Hỗ trợ tiến độ thanh toán theo giai đoạn nghiệm thu vật tư công trình cho các đối tác lâu năm.
Liên hệ nhận báo giá & Tư vấn kỹ thuật
Để nhận bảng quy cách chi tiết, bản vẽ kỹ thuật và báo giá chiết khấu dự án mới nhất, quý khách hàng vui lòng liên hệ:
Đơn vị phân phối: CÔNG TY TNHH GIA HÂN GROUP
Kho hàng: 265, Đường số 1, P. Bình Hưng Hòa B, Q. Bình Tân, TP. HCM.
Văn phòng: 182/13/44 Hồ Văn Long, KP1, P. Bình Hưng Hòa B, Q. Bình Tân, TP. HCM.
Website: ongnhuagiahan.com
Hỗ trợ kỹ thuật & Báo giá nhanh: Tiếp nhận danh mục quy cách qua Zalo / Hotline bán hàng hoặc gửi bảng bóc tách khối lượng (BOQ) trực tiếp để nhận phản hồi trong ngày.
Hotline/Zalo: 0944.90.1414 – 0944.90.1616 – 09414.90.1313

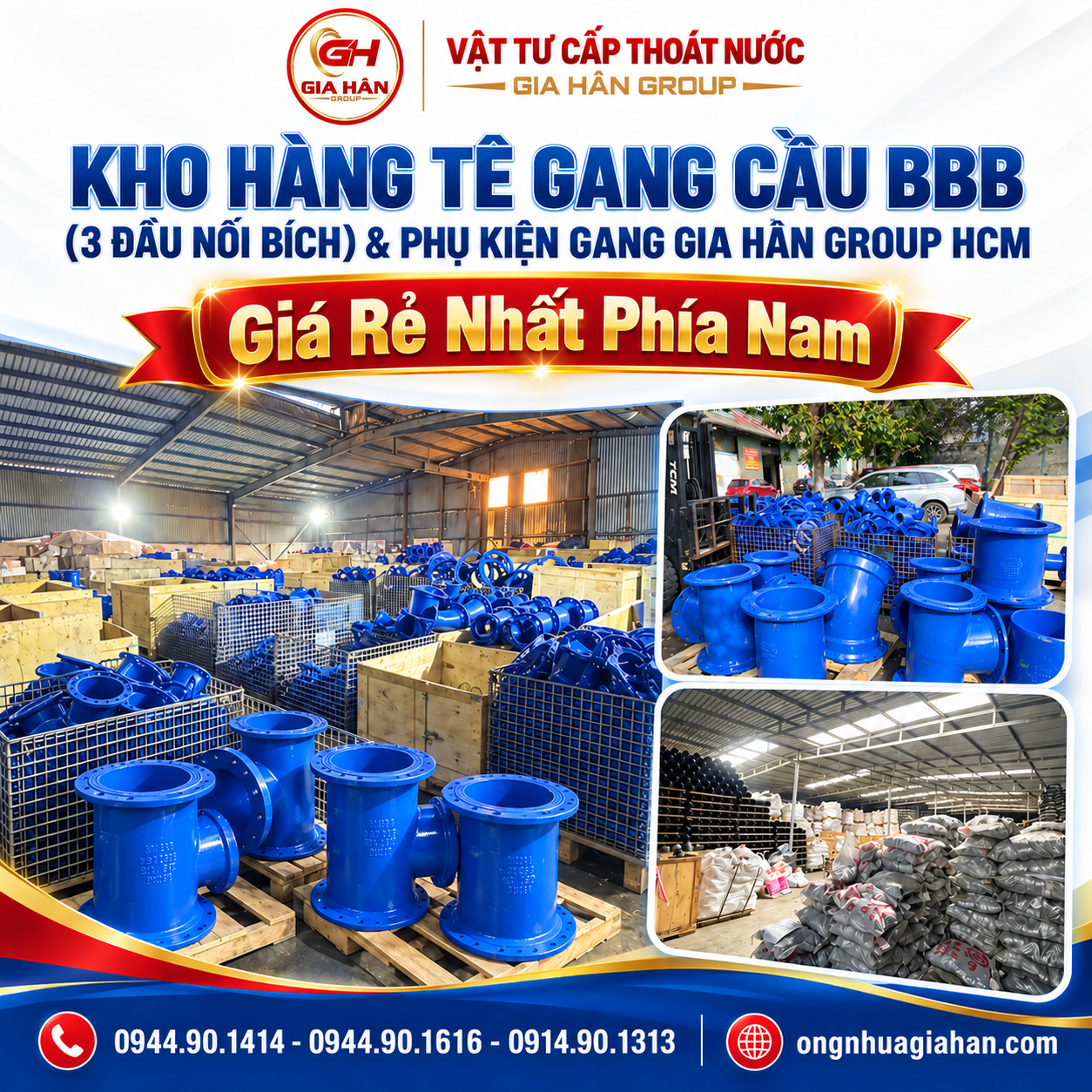

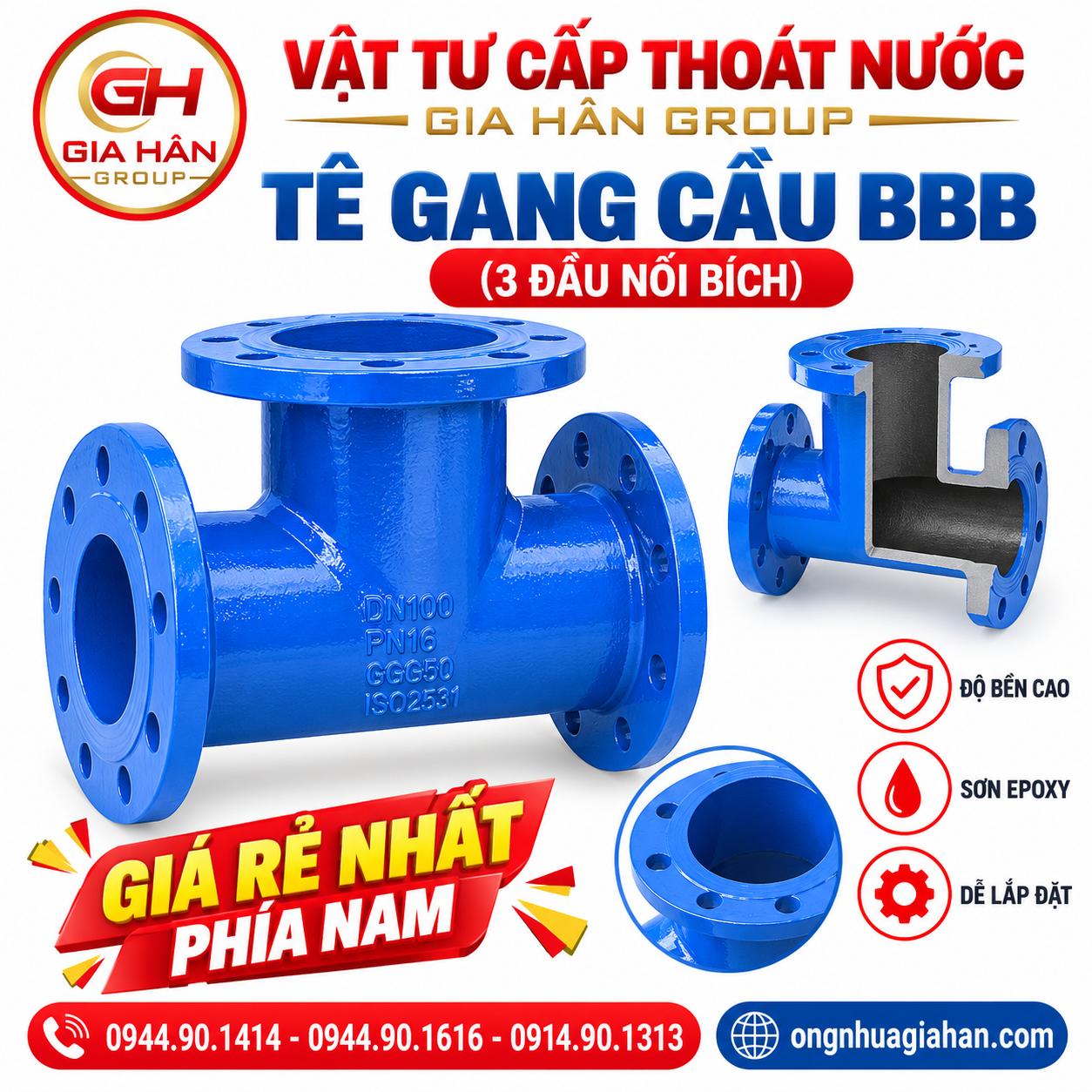

Kho Hàng Tê Gang Cầu BBB (3 Đầu Nối Bích) & Phụ Kiện Gang Gia Hân Group HCM
