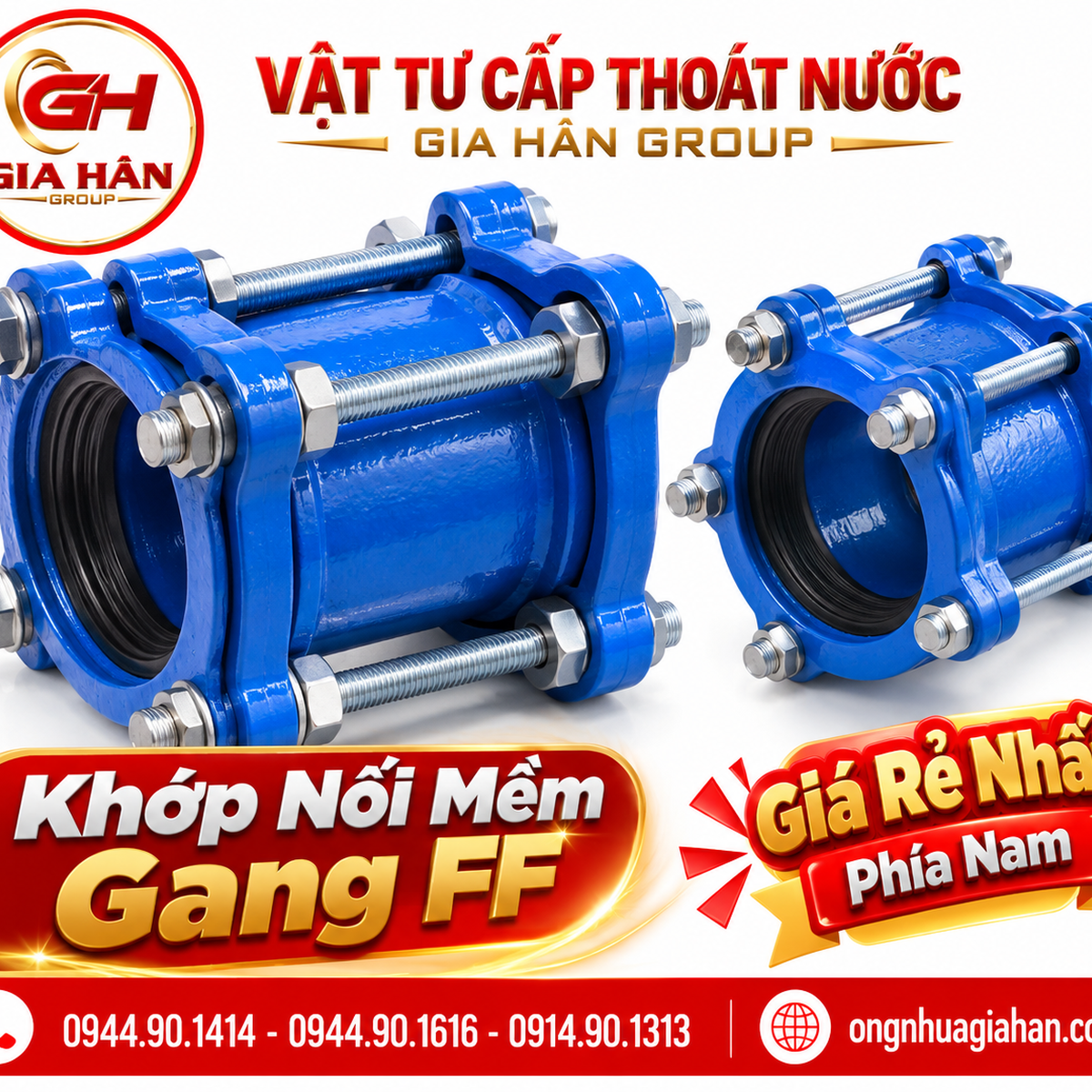

Khớp Nối Mềm Gang FF (Mối Nối Mềm Gang FF)

Khớp Nối Mềm Gang FF (Mối Nối Mềm Gang FF)

568.000đ
KNMGFF

Khớp nối mềm gang FF (Fitting-Fitting) là phụ kiện gang cầu GGG50 / gang xám GG25, dùng liên kết cơ học trực tiếp hai đầu ống trơn (plain end) mà không cần hàn hay bắt bích. Khớp vận hành nhờ 2 nắp côn siết ép gioăng EPDM ôm chặt thành ngoài ống, chịu áp PN10 – PN16 theo tiêu chuẩn ISO 2531, dải kích cỡ DN50 – DN600.

Còn hàng
Liên hệ

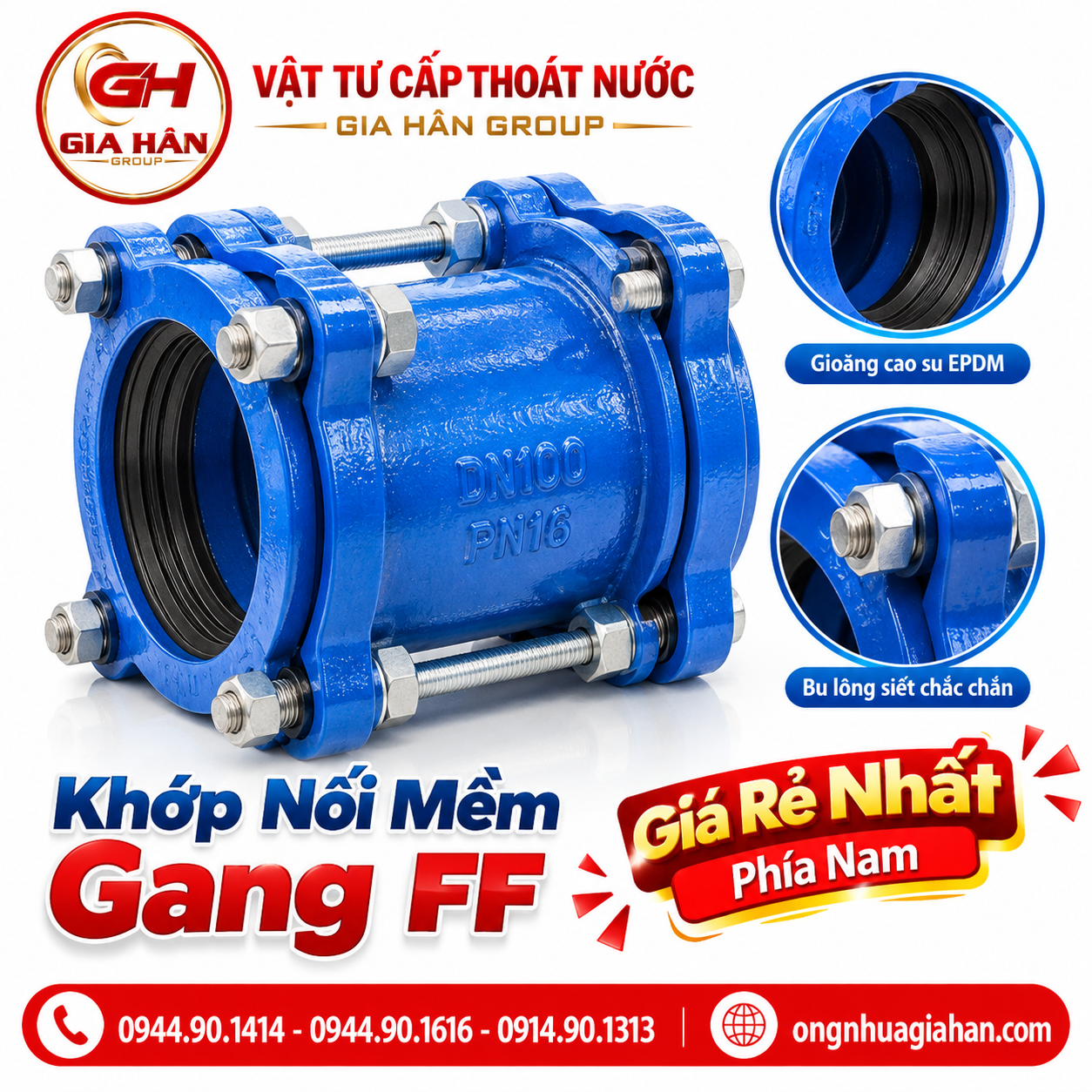

Khớp nối mềm gang FF sơn Epoxy nối hai đầu ống trơn

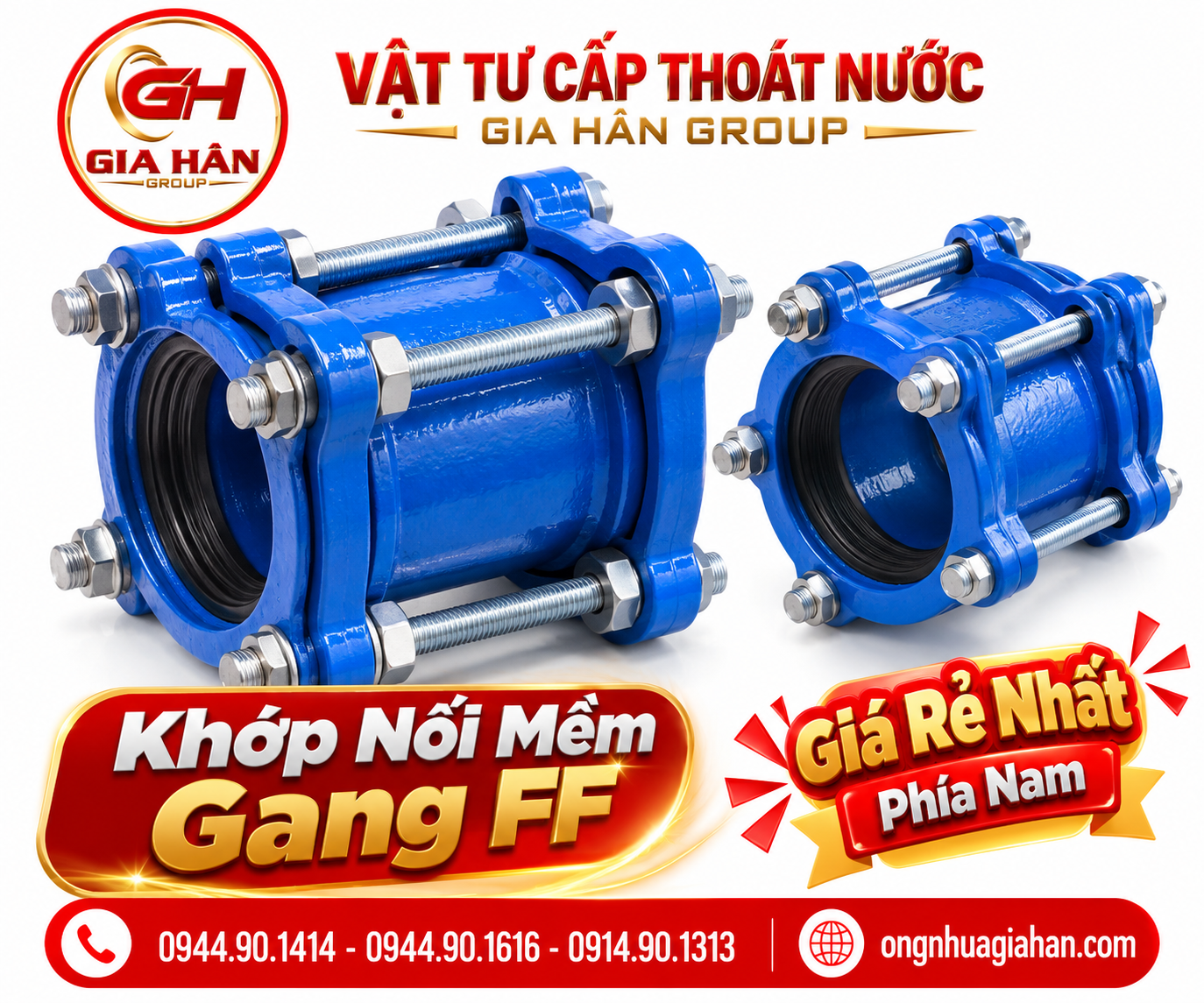

Khớp nối mềm gang FF thân gang cầu, gioăng EPDM và bu lông siết dọc thân

1. Thông số kỹ thuật Khớp Nối Mềm Gang FF (Mối Nối Mềm Gang FF)

  • Kích cỡ: DN50 – DN600

  • Vật liệu: Gang cầu (GGG50) / Gang xám (GG25), sơn phủ Epoxy tĩnh điện ≥ 250 µm.

  • Gioăng & Bu lông: Cao su EPDM hình côn; bu lông mạ kẽm hoặc Inox 304.

  • Áp lực & Nhiệt độ: PN10 / PN16; 0°C – 80°C.

  • Tiêu chuẩn: ISO 2531, ISO 7005-2, BS EN 545.

2. Bảng giá tham khảo Khớp Nối Mềm Gang FF

  • Giá (tham khảo, chưa VAT 10% & chiết khấu): Khi lựa chọn, cần kiểm tra đường kính ngoài ống, cấp áp lực và phụ kiện đi kèm để bảo đảm tương thích.
Quy cách theo nguồn Giá FF01 (VNĐ) Giá FF02 (VNĐ)
DN50 568.000 508.000
DN65 718.000 658.000
DN80 918.000 848.000
DN100 1.188.000 1.098.000
DN125 — 1.418.000
DN140 — 1.498.000
DN150 1.628.000 1.588.000
DN180 — 1.878.000
DN200 2.518.000 2.088.000
DN225 2.518.000 2.408.000
DN250 3.168.000 2.788.000
DN280 3.168.000 2.958.000
DN300 4.398.000 4.258.000
DN350 7.218.000 6.988.000
DN400 9.508.000 8.218.000
DN450 — 10.858.000
DN500 13.738.000 13.388.000
DN560 — 15.888.000
DN600 20.408.000 17.318.000

3. Cấu tạo & Cơ cấu chống tuột

  • Thân & nắp ép: Gang đúc phủ Epoxy xanh, nén đều lực ép lên gioăng.

  • Gioăng EPDM côn: Triệt tiêu rung chấn, làm kín khít và bù lệch góc 3° – 5°.

  • Cơ cấu khóa lực: Với đường ống chịu lực kéo dọc trục hoặc có nguy cơ tuột đầu nối, có thể dùng giải pháp Đai Ngàm Ống Nong Gang (Ngàm Chống Tuột) để tăng khả năng khóa giữ cơ học.

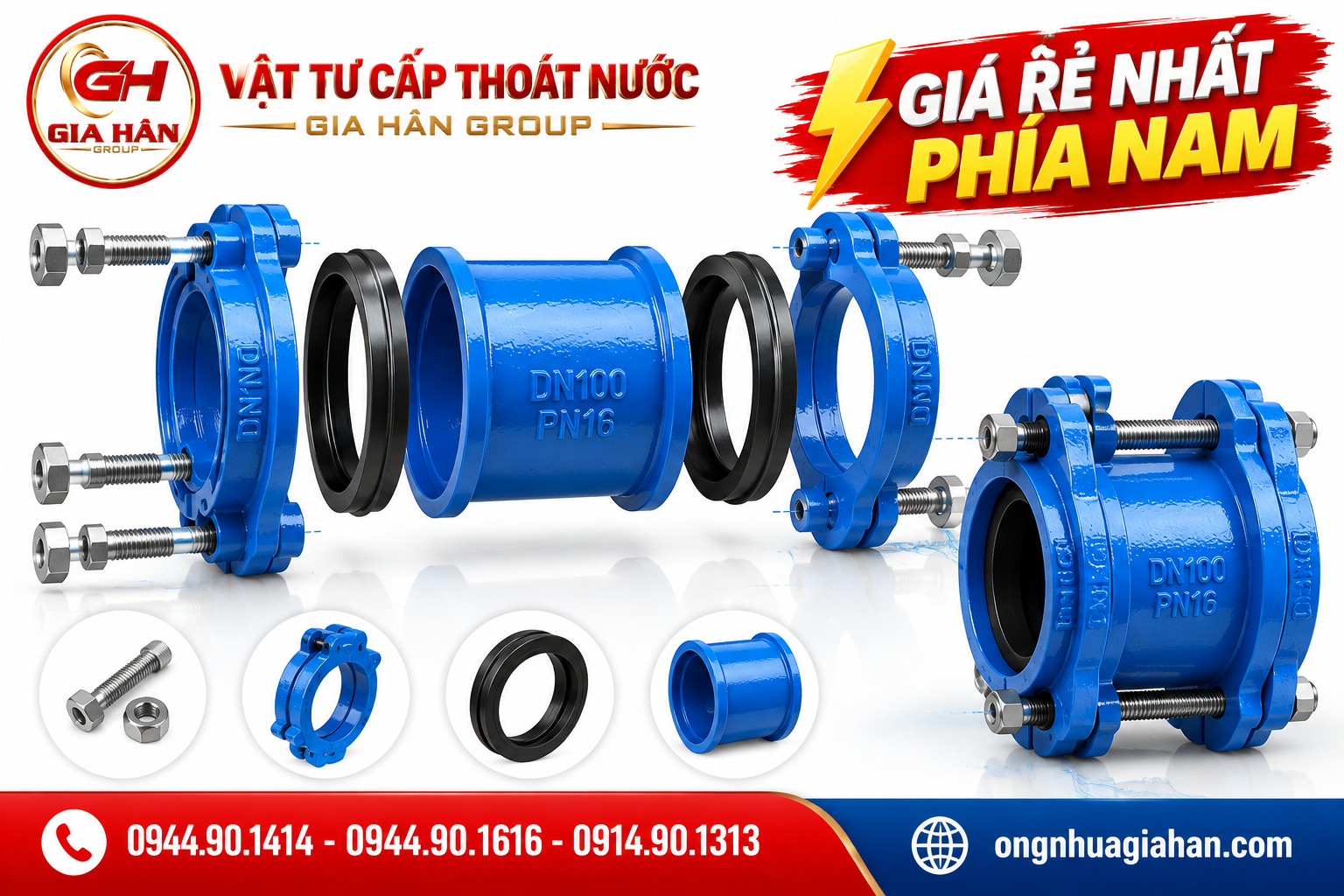

Cấu tạo khớp nối mềm gang FF gồm thân gang, vành ép, gioăng cao su và bu lông siết hai đầu

Mối nối mềm gang FF gồm thân khớp và hai cụm ép gioăng với bu lông siết độc lập ở mỗi đầu, dùng kết nối hai đoạn ống trơn trong hệ thống cấp nước

4. Ống nào có thể sử dụng với khớp FF?

Khớp FF liên kết linh hoạt giữa các dòng ống:

  • Ống HDPE: Khi lắp trên tuyến PE100, cần đối chiếu đường kính ngoài OD và cấp áp lực của Ống Nhựa HDPE trước khi chọn dải kẹp của khớp.

  • Ống PVC-U: Với tuyến PVC-U, nên kiểm tra chính xác đường kính ngoài OD trong bảng Quy Cách Ống PVC-U Tiền Phong thay vì chỉ chọn khớp theo DN danh nghĩa.

  • Ống kim loại: Thép, gang dẻo, Inox.

5. Ứng dụng & Cụm van công trình

  • Nối tuyến ống thẳng, bù co giãn nhiệt và hạn chế sụt lún công trình.

  • Trong cụm van hoặc trạm bơm, khớp nối cơ khí thường được bố trí gần Van Cổng Gang Mặt Bích để hỗ trợ tháo lắp, căn chỉnh và hạn chế truyền ứng suất từ đường ống.

6. Phân biệt khớp FF với EE và BE

  • FF với EE (Ống ↔ Ống): Khớp FF thuộc nhóm mối nối cơ khí hai đầu ngàm, có nguyên lý kết nối gần với Khớp Nối Mềm EE Gang, dùng để liên kết hai đoạn ống đầu trơn mà không cần hàn hoặc tạo mặt bích. Khớp FF dùng bu lông giằng dài liên kết xuyên suốt hai đầu giúp kết cấu chắc chắn hơn.

  • FF với BE (Ống ↔ Mặt Bích): Nếu cần chuyển từ đầu ống trơn sang van hoặc thiết bị có mặt bích, có thể sử dụng Khớp Nối Mềm BE thay cho dạng nối hai đầu ống trơn.

7. Hướng dẫn lắp đặt nhanh

  1. Vệ sinh sạch bề mặt hai đầu ống trơn.

  2. Lồng nắp ép và gioăng EPDM vào từng đầu ống.

  3. Căn chỉnh thân khớp vào khoảng hở giữa hai ống.

  4. Siết chéo bu lông đối xứng từng cặp với lực đều tay để gioăng ôm khít quanh ống.

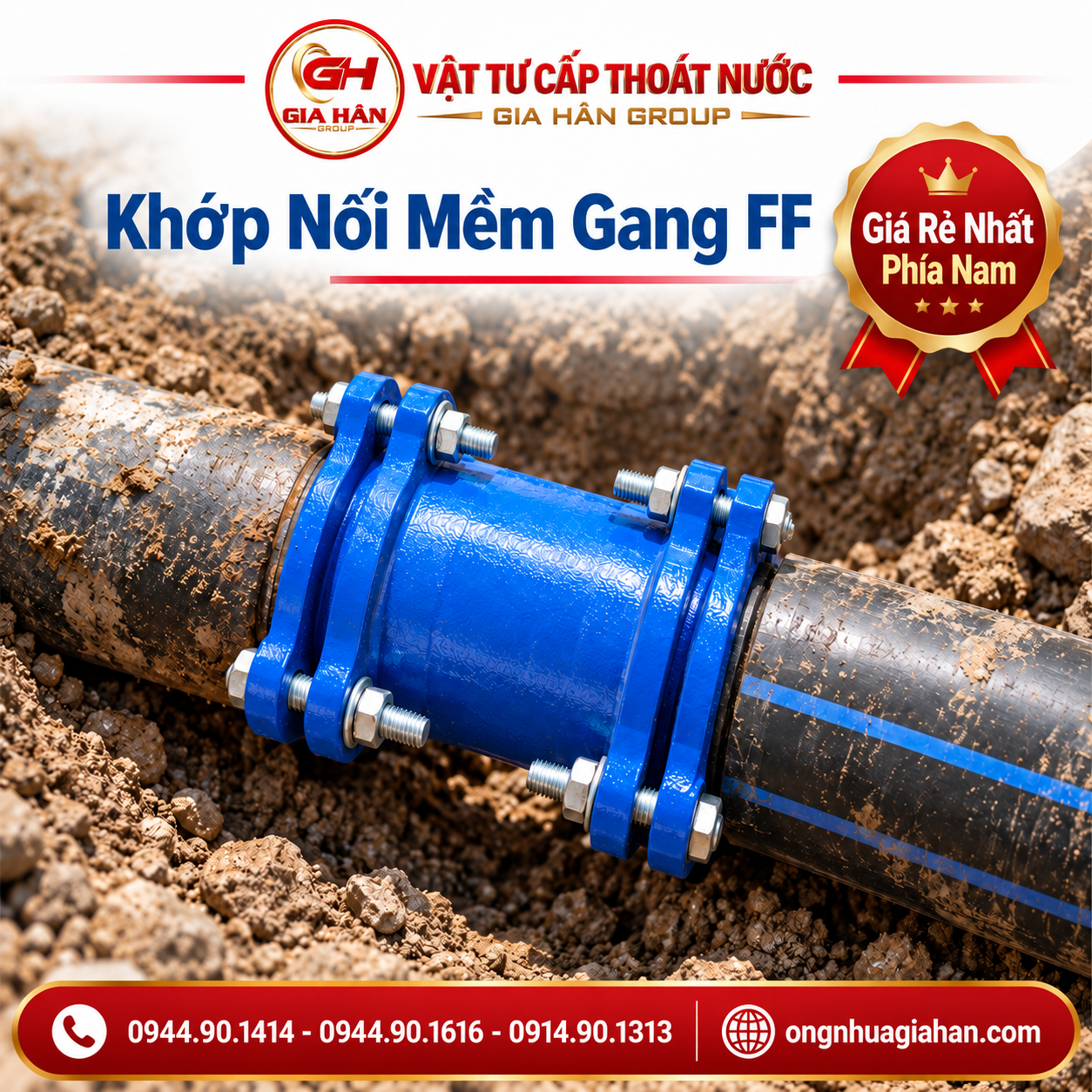

Lắp đặt khớp nối mềm gang FF nối ống HDPE và ống gang tại hiện trường

Lắp đặt khớp nối mềm gang FF thực tế tại hố van công trình cấp thoát nước

Câu hỏi thường gặp

  1. Khớp nối mềm FF có cần keo hoặc hàn không?

    • Không, khớp làm kín bằng lực ép gioăng cơ học khi siết bu lông.

  2. Khớp FF có nối được ống nhựa với ống gang không?

    • Có, chỉ cần đường kính ngoài (OD) thực tế của 2 ống nằm trong dải kẹp cho phép của nắp côn.
