Khớp Nối Mềm Gang BF

Khớp Nối Mềm Gang BF

598.000đ
KNMGBF

Khớp nối mềm gang BF (mối nối mềm BF – Flange Adaptor) là phụ kiện cơ khí bằng gang dẻo, cấu tạo gồm 1 đầu mặt bích (tiêu chuẩn BS/DIN/JIS) và 1 đầu ngàm siết ép gioăng cao su. Thiết bị đóng vai trò chuyển tiếp giữa đầu trơn của ống (HDPE, PVC-U, gang dẻo, thép) với các thiết bị mặt bích như van cổng, van bướm, đồng hồ đo lưu lượng và máy bơm; đồng thời bù trừ dung sai lắp đặt, triệt tiêu ứng suất lệch tâm và hấp thụ co giãn nhiệt trên tuyến ống ngầm.

Còn hàng
Liên hệ

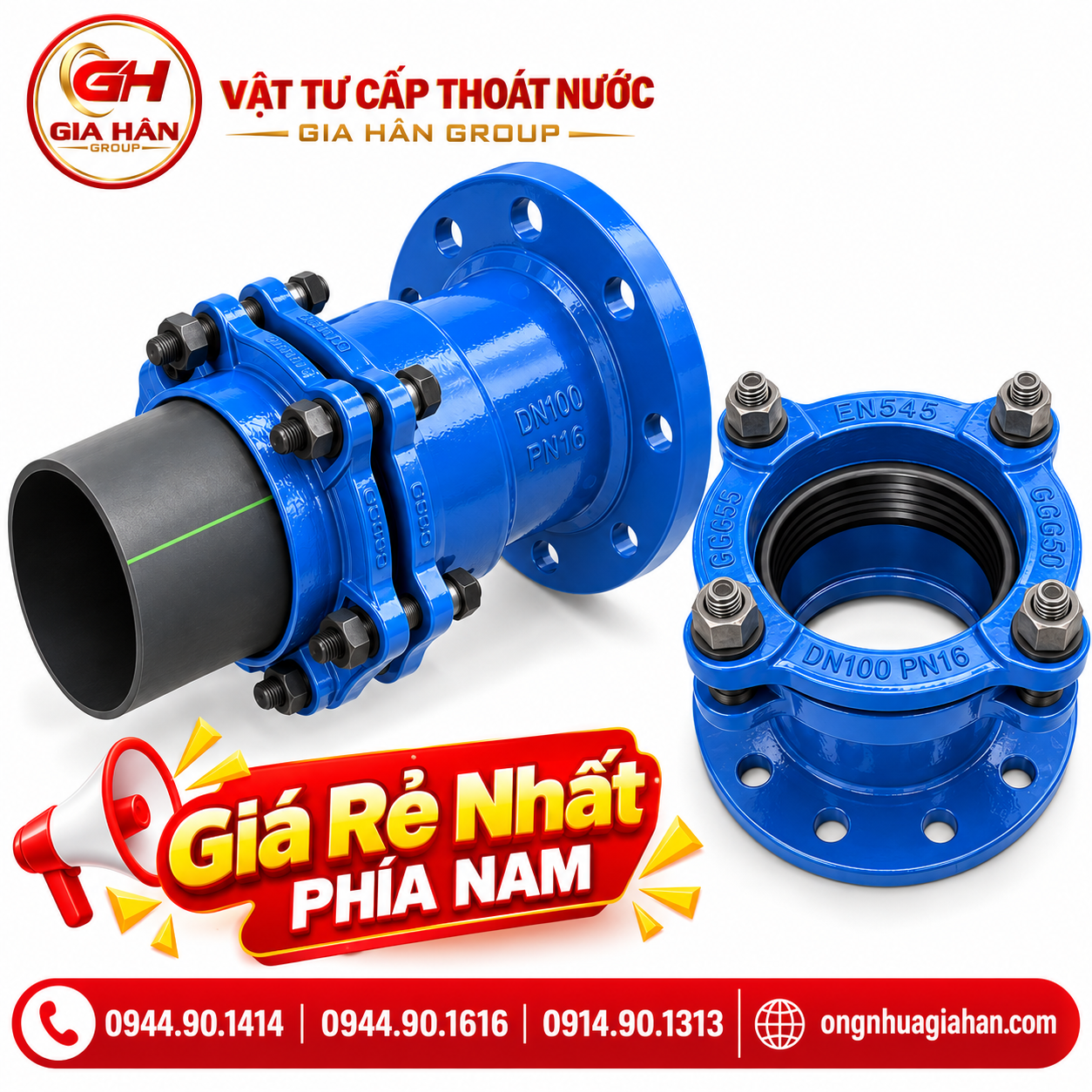

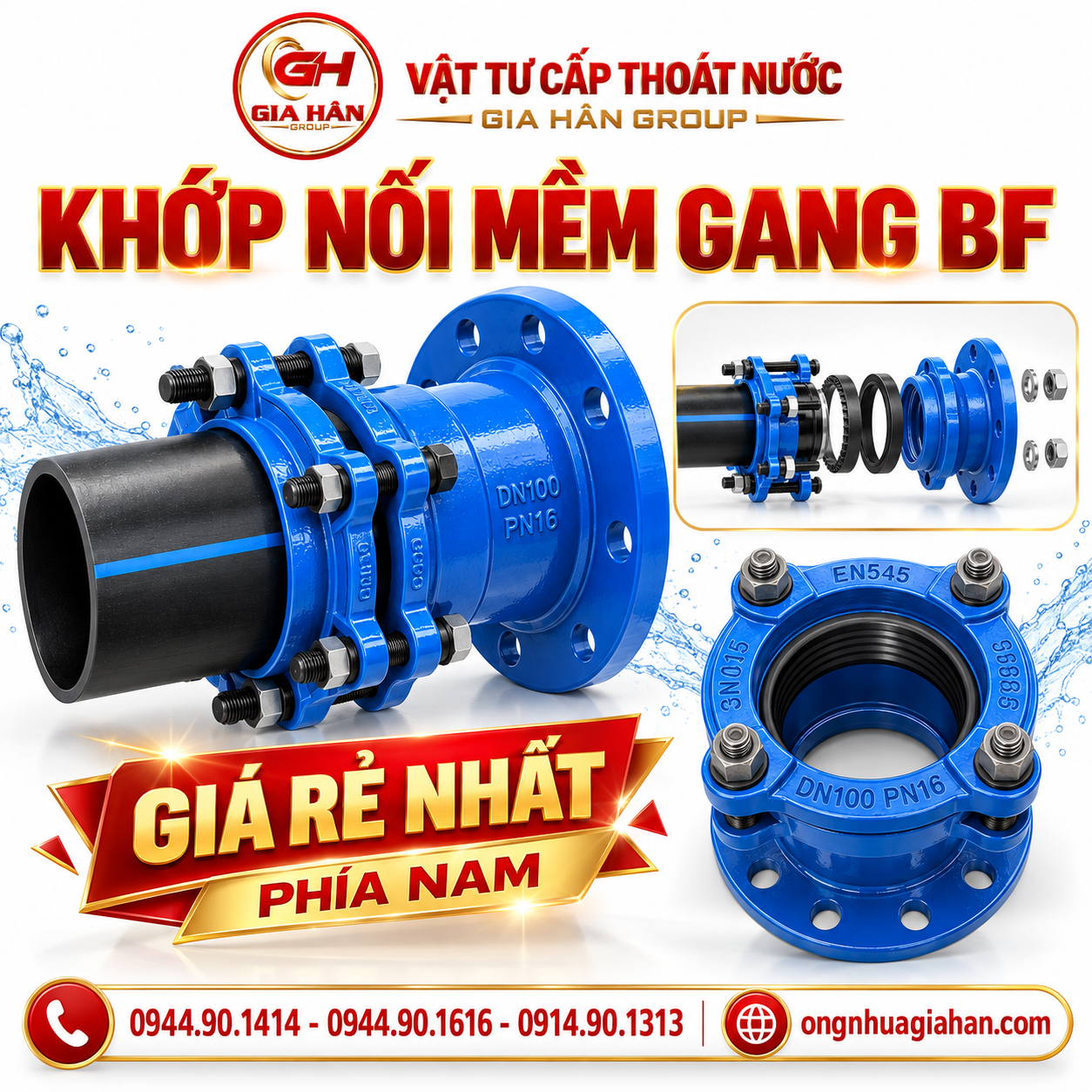

Khớp nối mềm gang BF sơn epoxy xanh 1 đầu bích 1 đầu ngàm siết ống

Khớp nối mềm gang BF chịu áp lực PN10/PN16 dùng đấu nối van và đường ống trơn

Thông số kỹ thuật Khớp Nối Mềm Gang BF

Thông số Giá trị tiêu chuẩn
Kích cỡ danh định DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 đến DN800
Dải ống tương thích (OD) 63mm đến 800mm (ống HDPE, PVC-U, gang dẻo, thép đen, inox)
Vật liệu thân & vành ép Gang cầu (Ductile Iron GGG50 / QT450) chịu lực va đập cao
Lớp phủ bảo vệ Sơn Epoxy tĩnh điện màu xanh, độ dày ≥ 250 µm (chứng nhận an toàn dẫn nước sạch)
Gioăng đệm làm kín Cao su đàn hồi EPDM / NBR dạng hình côn chịu áp lực
Hệ bu lông – đai ốc Thép mạ kẽm cường độ cao hoặc Inox 304
Áp lực làm việc PN10 (1.0 MPa), PN16 (1.6 MPa)
Tiêu chuẩn khoan bích BS EN 1092-2, BS 4504 PN10 / PN16, DIN 2501, JIS 10K

Bảng giá khớp nối mềm gang BF (Cập nhật mới)

  • Bảng giá niêm yết tham khảo (chưa bao gồm VAT và chiết khấu công trình)
Quy cách sản phẩm ĐVT Đơn giá bán lẻ (VNĐ) Dải đường kính ống áp dụng (OD)
Khớp nối mềm BF DN50 Bộ 598.000 Lắp ống trơn OD 63mm
Khớp nối mềm BF DN65 Bộ 678.000 Lắp ống trơn OD 75mm
Khớp nối mềm BF DN80 Bộ 818.000 Lắp ống trơn OD 90mm
Khớp nối mềm BF DN100 Bộ 1.038.000 Lắp ống trơn OD 110mm
Khớp nối mềm BF DN125 Bộ Liên hệ Lắp ống trơn OD 125mm / 140mm
Khớp nối mềm BF DN140 Bộ Liên hệ Lắp ống trơn OD 140mm / 160mm
Khớp nối mềm BF DN150 Bộ 1.548.000 Lắp ống trơn OD 160mm
Khớp nối mềm BF DN180 Bộ Liên hệ Lắp ống trơn OD 180mm / 200mm
Khớp nối mềm BF DN200 Bộ 2.348.000 Lắp ống trơn OD 200mm / 225mm
Khớp nối mềm BF DN225 Bộ 2.358.000 Lắp ống trơn OD 225mm
Khớp nối mềm BF DN250 Bộ 3.158.000 Lắp ống trơn OD 250mm / 280mm
Khớp nối mềm BF DN280 Bộ 3.158.000 Lắp ống trơn OD 280mm
Khớp nối mềm BF DN300 Bộ 4.178.000 Lắp ống trơn OD 315mm
Khớp nối mềm BF DN350 Bộ 5.768.000 Lắp ống trơn OD 355mm
Khớp nối mềm BF DN400 Bộ 7.628.000 Lắp ống trơn OD 400mm
Khớp nối mềm BF DN450 Bộ 9.368.000 Lắp ống trơn OD 450mm
Khớp nối mềm BF DN500 Bộ 11.108.000 Lắp ống trơn OD 500mm
Khớp nối mềm BF DN560 Bộ Liên hệ Lắp ống trơn OD 560mm
Khớp nối mềm BF DN600 Bộ 19.088.000 Lắp ống trơn OD 630mm
Khớp nối mềm BF DN800 Bộ Liên hệ dự án Lắp ống trơn OD 800mm

Quy cách & kích thước lắp đặt

Cỡ danh định (DN) Dải OD ống tương thích (mm) Chiều dài thân L (mm) Số lỗ bu lông bích (n) Quy cách bu lông siết ngàm
DN50 59 – 73 140 – 160 4 lỗ (M16) 4 thanh ren M12
DN65 72 – 85 140 – 160 4 lỗ (M16) 4 thanh ren M12
DN80 88 – 103 150 – 170 8 lỗ (M16) 4 thanh ren M14
DN100 108 – 128 160 – 180 8 lỗ (M16) 4 thanh ren M14
DN150 159 – 182 180 – 200 8 lỗ (M20) 6 thanh ren M16
DN200 218 – 235 190 – 220 8 / 12 lỗ (M20) 6 thanh ren M16
DN250 272 – 289 210 – 230 12 lỗ (M20/M24) 8 thanh ren M16
DN300 315 – 332 220 – 240 12 lỗ (M20/M24) 8 thanh ren M16

Đặc điểm – cấu tạo của khớp nối mềm BF

Khớp nối mềm BF bao gồm 4 bộ phận chính tách rời được liên kết cơ học vững chắc:

  1. Thân bích (Flange Body): Chế tạo bằng gang cầu GGG50. Một đầu là mặt bích tiêu chuẩn dùng kết nối bu lông với thiết bị bích; đầu còn lại tiện rãnh côn dẫn hướng ôm trọn thân ống.

  2. Vành bích ép (Follower Gland): Vành khuyên bằng gang lồng phía ngoài ống trơn, có các lỗ chờ xỏ thanh ren kéo dài từ đầu bích.

  3. Gioăng côn cao su (Tapered Gasket): Vật liệu cao su tổng hợp EPDM có khả năng đàn hồi và phục hồi biến dạng cơ học cực tốt. Khi vành ép siết lại, gioăng bị nén ép chặt vào thành ngoài của ống trơn, bịt kín hoàn toàn khe hở mà không làm móp méo ống nhựa.

  4. Bu lông thanh giằng (Tie Rods): Các thanh bu lông mạ kẽm nhúng nóng hoặc inox 304 kết nối trực tiếp từ đĩa bích thân tới vành bích ép, giữ toàn bộ cụm chi tiết thành một khối thống nhất.

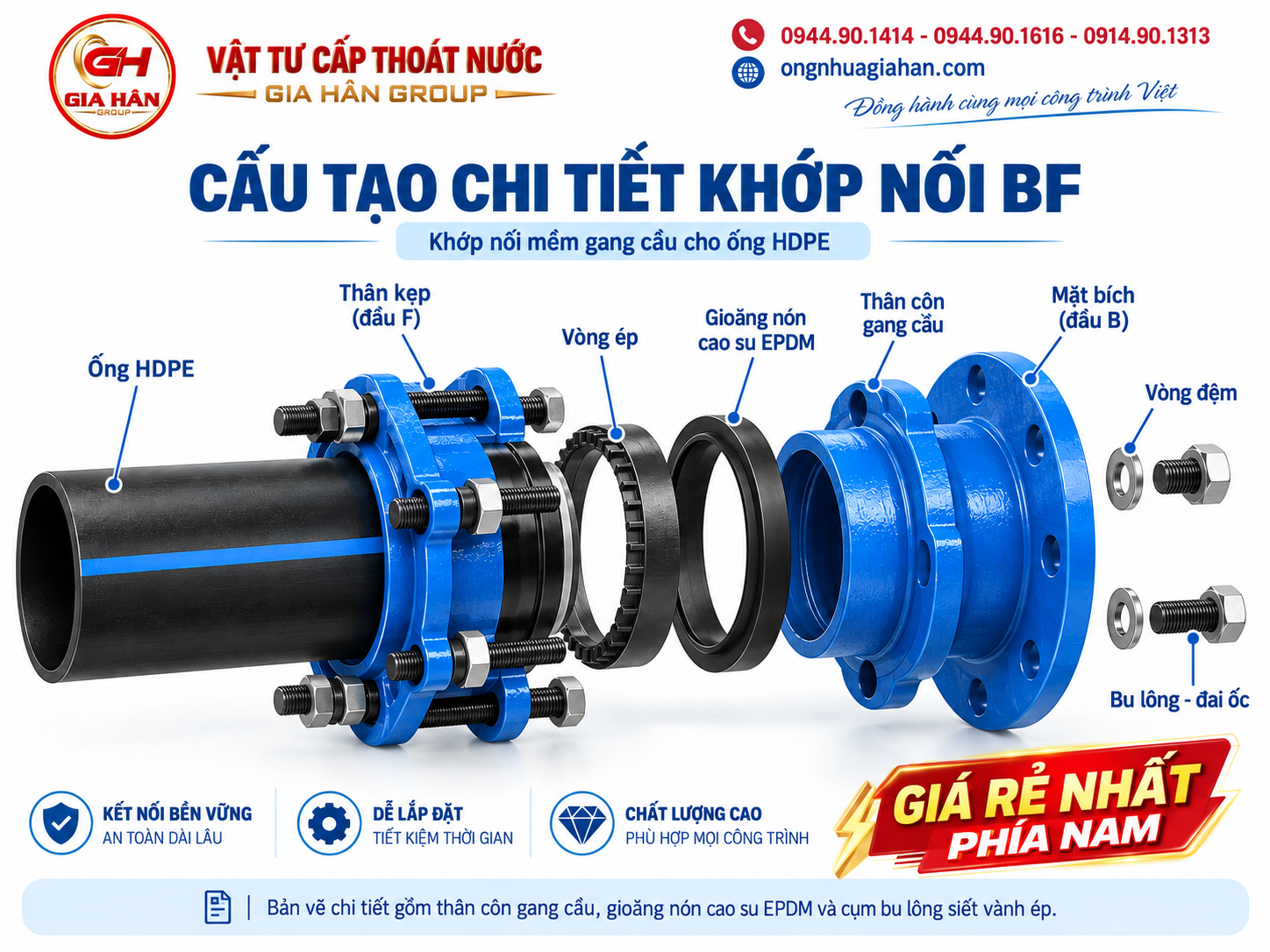

Bản vẽ cấu tạo chi tiết các bộ phận mối nối mềm BF

Bản vẽ chi tiết gồm thân côn gang cầu, gioăng nón cao su EPDM và cụm bu lông siết vành ép

Khớp BF dùng cho loại ống nào?

Khớp nối mềm gang BF có dải kẹp ống linh hoạt (Tolerance Range), ứng dụng đa dạng trên nhiều loại chất liệu đường ống:

  • Đối với tuyến ống HDPE: Với tuyến cấp nước sử dụng PE100, khớp BF có thể làm đầu chuyển tiếp giữa Ống Nhựa HDPE và van hoặc thiết bị mặt bích khi OD và dải kẹp phù hợp. Người thi công chỉ cần cắt phẳng đầu ống HDPE và lồng trực tiếp vào khớp BF mà không cần sử dụng máy hàn nhiệt đầu bích HDPE.

  • Đối với tuyến ống PVC-U: Khi lắp BF cho PVC-U, cần kiểm tra chính xác đường kính ngoài OD thay vì chỉ chọn theo DN; có thể đối chiếu Quy Cách Ống PVC-U Tiền Phong trước khi xác định dải kẹp để đảm bảo gioăng cao su ôm khít hoàn toàn thân ống, không bị rò rỉ khi thử áp.

  • Đối với ống gang dẻo và ống thép: Dải làm kín của gioăng EPDM bù trừ tốt các sai số độ nhám bề mặt ngoài của ống gang hoặc ống kim loại, chống oxy hóa điểm nối hiệu quả.

Ứng dụng & Thiết bị kết nối đồng bộ

Đầu mặt bích của khớp BF có thể đấu trực tiếp với Van Cổng Gang Mặt Bích PN10/PN16 khi tiêu chuẩn khoan lỗ và DN tương thích. Điển hình trên các tuyến ống chính, khi lắp đặt Van Cổng Gang DN100 (Phi 110/114), việc kết hợp khớp BF giúp kỹ sư dễ dàng định vị van vào đúng tim ống D110, tạo khoảng hở cơ học để tháo lắp bu lông và bảo dưỡng ty van định kỳ thuận tiện mà không phải tác động lực cắt phá tuyến ống.

Ngoài ra, khớp BF còn được ứng dụng phổ biến tại:

  • Họng xả trạm bơm trung chuyển nước sạch, trạm xử lý nước thải.

  • Điểm đấu nối cụm đồng hồ lưu lượng tổng cấp nước khu dân cư, khu công nghiệp.

  • Mạng lưới đường ống trụ cứu hỏa PCCC hạ tầng.

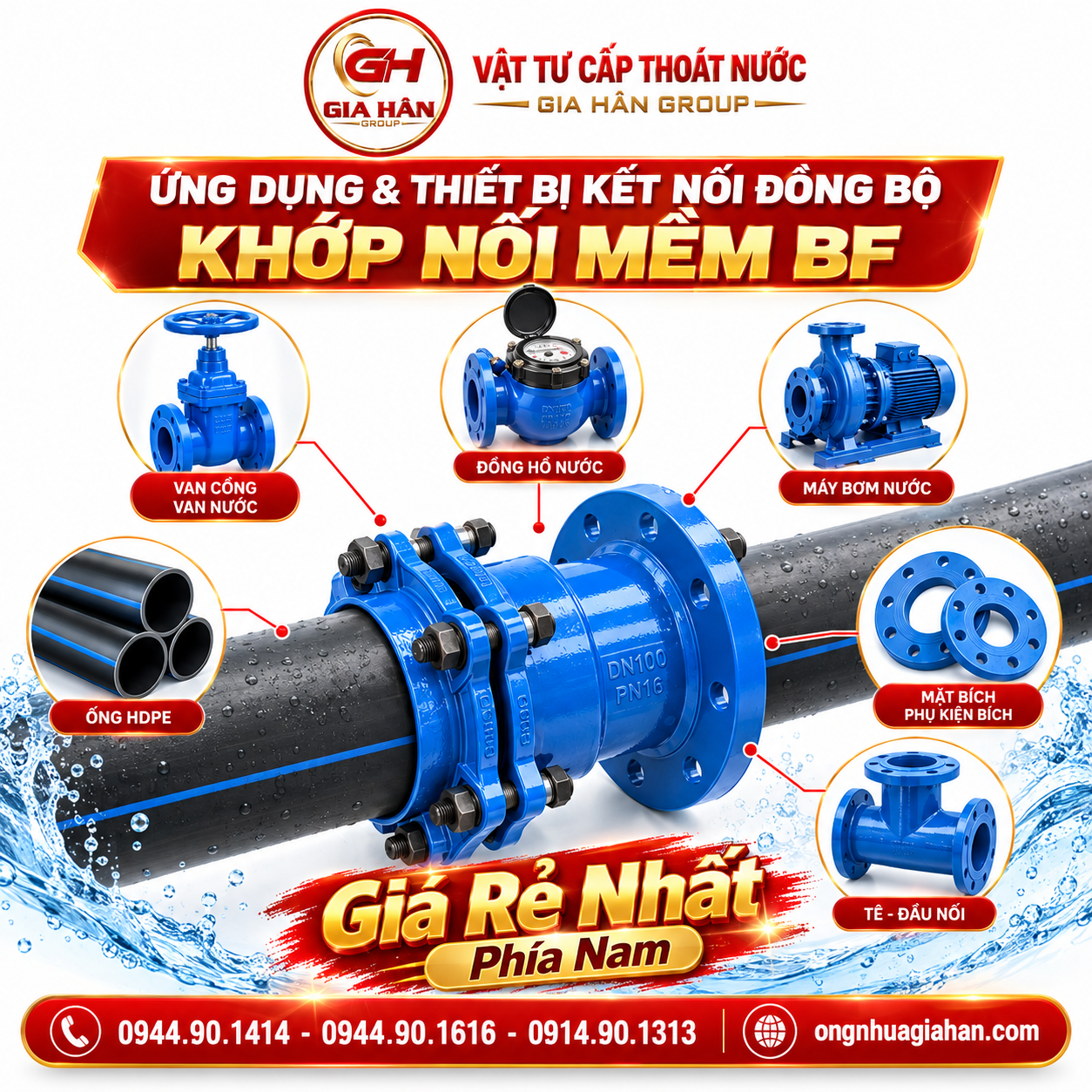

Khớp nối mềm gang BF kết nối ống HDPE với van và đồng hồ nước mặt bích.

Khớp nối mềm gang BF dùng đấu nối đầu ống HDPE với van cổng, van bướm hoặc đồng hồ nước mặt bích trong hệ thống cấp nước, thuận tiện tháo lắp và bảo trì

Hướng dẫn chọn khớp nối mềm gang BF đúng tiêu chuẩn

  1. Kiểm tra đường kính ngoài thực tế (OD): Không chọn khớp BF chỉ dựa vào đường kính trong danh định (DN). Cần đo thực tế đường kính ngoài OD của ống. Ví dụ: Cùng kích cỡ danh định DN150 nhưng ống gang dẻo có OD khác với ống nhựa HDPE D160 hay ống thép D168.

  2. Kiểm tra tiêu chuẩn mặt bích: Đối chiếu tâm lỗ bu lông của van cổng hoặc thiết bị đi kèm (tiêu chuẩn BS4504 PN10 có 4 hoặc 8 lỗ bu lông; PN16 từ DN200 trở lên có 12 lỗ).

  3. Xem xét lực dọc trục trên tuyến ống: Với tuyến đường ống chịu lực kéo dọc trục hoặc nguy cơ tuột ống, nên sử dụng cấu hình có Đai Ngàm Ống Nong Gang (Ngàm Chống Tuột) để vừa làm kín vừa khóa cơ học đầu ống, tránh hiện tượng áp lực nước lớn đẩy tụt ống ra khỏi mối nối tại các góc cua hoặc sườn dốc.

Hướng dẫn quy trình lắp đặt chuẩn kỹ thuật

  • Bước 1 – Xử lý đầu ống: Cắt đầu ống vuông góc với trục tâm. Mài vát cạnh mép ngoài ống góc 15° để tránh cạnh sắc làm cứa rách gioăng cao su khi đưa vào khớp.

  • Bước 2 – Đấu nối cụm bích: Bắt bu lông liên kết mặt bích của khớp BF với mặt bích của van cổng hoặc thiết bị trước. Đặt gioăng đệm cao su mặt bích vào giữa và siết chặt đều tay.

  • Bước 3 – Lồng gioăng và ống trơn: Bôi trơn bề mặt ngoài của ống bằng dung dịch xà phòng hoặc dầu nhờn trung tính (không dùng mỡ gốc khoáng ăn mòn cao su EPDM). Luồn vành ép và gioăng cao su vào ống, sau đó đẩy sâu ống vào trong thân côn của khớp BF.

  • Bước 4 – Siết bu lông đối xứng: Luồn hệ bu lông thanh giằng từ mặt bích sang vành ép. Tiến hành siết đai ốc theo nguyên tắc đối xứng chữ thập (chéo góc). Siết từ từ qua 2 – 3 lượt cho đến khi đạt lực siết khuyến nghị (Torque), đảm bảo vành ép tịnh tiến phẳng đều, ép nén gioăng cao su ôm sát tuyệt đối quanh chu vi ống.

Phân biệt khớp nối mềm BF và BE

Tùy quy ước ký hiệu của từng nhà sản xuất, cấu hình một đầu mặt bích và một đầu ngàm nối ống còn được gọi là Khớp Nối Mềm BE; khi chọn hàng cần đối chiếu bản vẽ cấu tạo, đường kính OD và tiêu chuẩn mặt bích.

Về bản chất cơ học:

  • Dòng Khớp Nối Mềm BE DN50–DN600 thường thiết kế cụm bu lông mặt bích tách rời hoàn toàn với bu lông siết ngàm ống (độc lập thao tác).

  • Dòng Khớp nối mềm BF thường dùng bu lông thanh giằng dài nối thẳng từ tai bích sang tai vành ép, tạo kết cấu siết liền khối.

So sánh khớp nối mềm BF với EE và BB

Trong khi BF sử dụng đầu mặt bích để đấu nối thiết bị, Khớp Nối Mềm EE Gang sử dụng hai đầu ngàm để nối trực tiếp hai đoạn ống đầu trơn:

Tiêu chí Khớp nối mềm BF Khớp nối mềm EE Khớp nối mềm BB
Kiểu liên kết 1 Bích + 1 Ngàm ống 2 Ngàm ống trơn 2 Mặt bích xoay
Mối quan hệ Pipe ↔ Flange Pipe ↔ Pipe Flange ↔ Flange
Ứng dụng chính Nối ống với van, bơm, đồng hồ bích Nối thẳng 2 đầu ống trơn với nhau Đặt giữa 2 van hoặc bơm để giảm chấn
Cắt ống khi thi công Không cần bích tạo ren trên ống Không cần hàn hay phụ kiện ren Cần cả 2 đầu ống đều đã có sẵn bích

Tiêu chuẩn kỹ thuật & Chứng từ nghiệm thu dự án

Khớp nối gang BF phân phối bởi Gia Hân Group tuân thủ nghiêm ngặt các quy chuẩn kiểm định:

  • Tiêu chuẩn sản xuất: ISO 2531:2009 (Hệ thống ống và phụ kiện gang dẻo dẫn nước), BS EN 545.

  • Tiêu chuẩn thử áp lực: Thử độ bền áp lực thân 1.5 x PN (24 bar với PN16), thử độ kín áp lực làm việc 1.1 x PN theo tiêu chuẩn ISO 5208.

  • Hồ sơ nghiệm thu đầy đủ:

    • Giấy chứng nhận chất lượng xuất xưởng (Certificate of Quality – CQ).

    • Giấy chứng nhận xuất xứ (Certificate of Origin – CO) đối với dòng sản phẩm nhập khẩu.

    • Phiếu kết quả thử nghiệm đo lường của Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng (Quatest).

Câu hỏi thường gặp (FAQ)

Khớp nối mềm gang BF có khả năng chống tuột ống tuyệt đối không?

  • Khớp BF tiêu chuẩn giữ ống dựa trên lực ma sát nén ép của gioăng cao su EPDM lên bề mặt ngoài của ống. Với các tuyến ống áp lực cao hoặc đặt tại vị trí gấp khúc, cần kết hợp thêm gối đỡ bê tông (thrust block) hoặc sử dụng phiên bản có vòng răng ngàm đồng khóa cơ học để chống tuột ống an toàn.

Có thể dùng khớp BF để nối 2 đoạn ống trơn với nhau không?

  • Không. Khớp BF được chế tạo với một đầu là mặt bích cố định. Để nối 2 đầu ống trơn cùng loại hoặc khác chất liệu, quý khách cần sử dụng Khớp Nối Mềm EE Gang (2 đầu ngàm siết).

Khớp nối BF có dùng được cho môi trường nước thải hóa chất không?

  • Thân gang cầu phủ sơn Epoxy chống ăn mòn tốt trong môi trường nước thải sinh hoạt thông thường. Tuy nhiên, nếu môi chất chứa nồng độ axit, bazo hoặc dung môi hóa chất hữu cơ cao, cần yêu cầu nhà sản xuất thay thế gioăng tiêu chuẩn bằng gioăng cao su chịu dầu NBR hoặc cao su Viton đặc chủng.

LIÊN HỆ TƯ VẤN KỸ THUẬT & NHẬN BÁO GIÁ DỰ ÁN

VẬT TƯ CẤP THOÁT NƯỚC GIA HÂN GROUP – Nhà phân phối cấp 1 phụ kiện gang, van công nghiệp và giải pháp vật tư đường ống hàng đầu tại miền Nam và Tây Nguyên.

  • Văn phòng kinh doanh: 182/44/13 Hồ Văn Long, Khu phố 1, Phường Bình Tân, TP. Hồ Chí Minh

  • Kho hàng: 265 Đường số 1, Phường Bình Tân, TP. Hồ Chí Minh

  • Hotline / Zalo tư vấn 24/7: 0914.90.1313 – 0944.90.1414 – 0944.90.1616

  • Email tiếp nhận hồ sơ thầu: ghgroup.vn@gmail.com

  • Website: https://ongnhuagiahan.com/

  • Biên soạn: Kỹ sư Vật tư & Dự án Gia Hân Group

  • Tài liệu tham khảo: Tiêu chuẩn ống & phụ kiện gang dẻo ISO 2531 / BS EN 545, Bảng thông số kỹ thuật thực tế tại kho hàng
