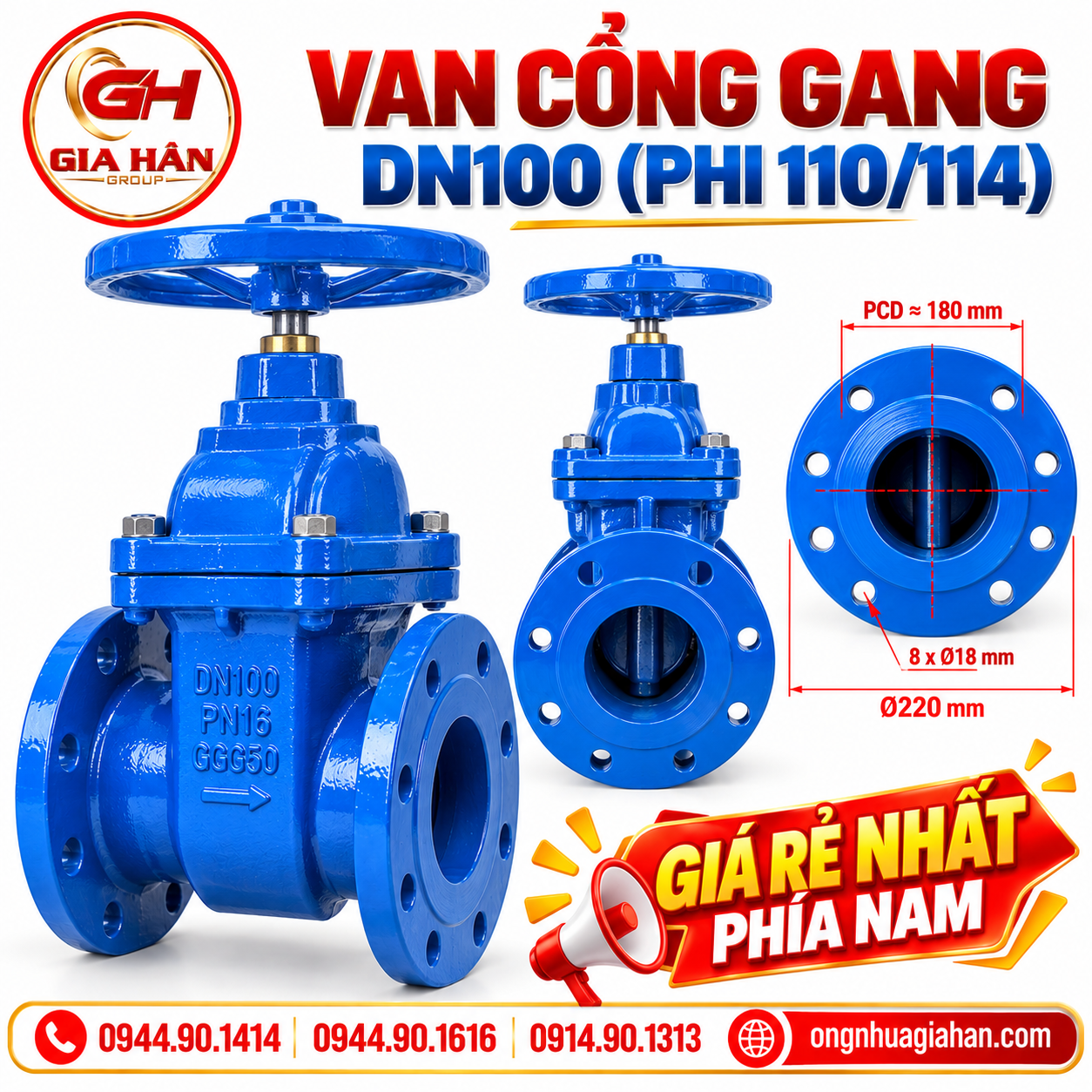

Van Cổng Gang DN100 (Phi 110/114)

Van Cổng Gang DN100 (Phi 110/114)

2.450.000đ
VCG100

Van cổng gang DN100 (Phi 110/114) (tiếng Anh: Cast Iron/Ductile Iron Gate Valve DN100) là dòng van chặn 2 chiều dùng cho đường ống danh nghĩa 4 inch, kết nối tương thích với ống phi 110 mm (HDPE, uPVC hệ mét) và phi 114 mm (ống thép, uPVC hệ inch). Thiết bị được đúc từ gang cầu hoặc gang xám, phủ sơn Epoxy chống ăn mòn, đĩa van bọc cao su EPDM đóng kín hoàn toàn ở cấp áp lực PN10/PN16, thường ứng dụng trong mạng lưới cấp thoát nước đô thị, xử lý nước thải và PCCC.



Còn hàng
Liên hệ

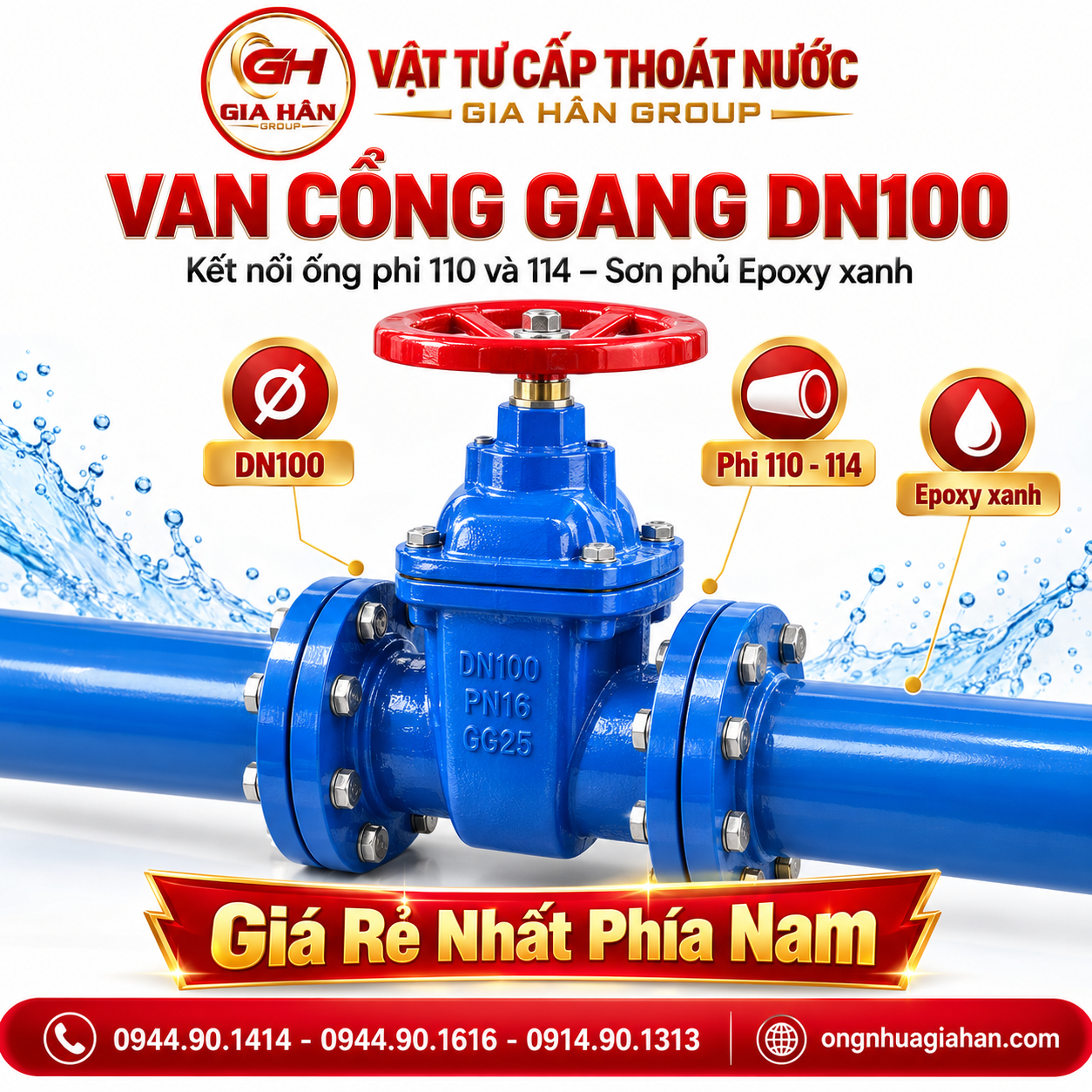

Van cổng gang DN100 kết nối ống phi 110 và 114 sơn phủ Epoxy xanh

Cấu tạo tổng thể van cổng gang DN100 ty chìm sơn Epoxy chuyên dụng cho hệ thống cấp thoát nước

1. Phân biệt Van Cổng Gang DN100 với ống Phi 110 và Phi 114

Trong thi công đường ống và cơ điện (M&E), nhiều người thường nhầm lẫn giữa ký hiệu DN và đường kính ngoài thực tế (OD):

  1. Chuẩn kích thước DN100: DN (Diameter Nominal) là đường kính trong danh định tương đương 100 mm (hệ inch gọi là 4").

  2. Khi lắp cho ống Phi 110: Tuyến dẫn sử dụng ống HDPE hoặc ống nhựa uPVC theo hệ mét (TCVN/ISO). Khi đó, van DN100 kết nối qua cụm đai khởi thủy, bích nhựa hoặc khớp nối mềm chuyển tiếp.

  3. Khi lắp cho ống Phi 114: Tuyến ống thép mạ kẽm hoặc ống uPVC theo hệ inch (BS 3505). Phương pháp đấu nối dùng mặt bích thép hoặc mặt bích uPVC dán keo có cùng tiêu chuẩn khoan lỗ.

Đối với các hệ thống hóa chất hoặc xả thải công nghiệp chịu ăn mòn cao, kỹ sư thường ưu tiên lắp van cổng kết hợp đường ống PVC SCH80 để đảm bảo tính đồng bộ về độ dày và khả năng chịu áp.

2. Thông số kỹ thuật chi tiết của Van Cổng Gang DN100

Hạng mục Quy cách kỹ thuật
Kích thước danh định DN100 (4 inch / 100 mm)
Vật liệu thân & nắp van Gang cầu GGG50 (Ductile Iron) hoặc Gang xám GG25
Cánh van (Đĩa nêm) Gang bọc cao su EPDM / NBR chịu mài mòn, làm kín 100%
Trục van (Ty van) Thép không gỉ Inox SUS304 / SUS410 / SUS420
Lớp phủ bề mặt Sơn bột Epoxy tĩnh điện trong và ngoài, độ dày >= 250 µm
Tiêu chuẩn thiết kế BS 5163, ISO 7259, AWWA C509
Tiêu chuẩn kết nối bích BS 4504 PN10/PN16, JIS B2220 10K, DIN 2501
Áp lực thử nghiệm Thử thân: 24 bar (PN16) / Thử đĩa: 17.6 bar (PN16)
Nhiệt độ làm việc -10°C đến 80°C (môi trường nước sạch, nước thải đã xử lý)
Dạng vận hành Ty chìm nắp chụp/vô lăng hoặc Ty nổi (PCCC)

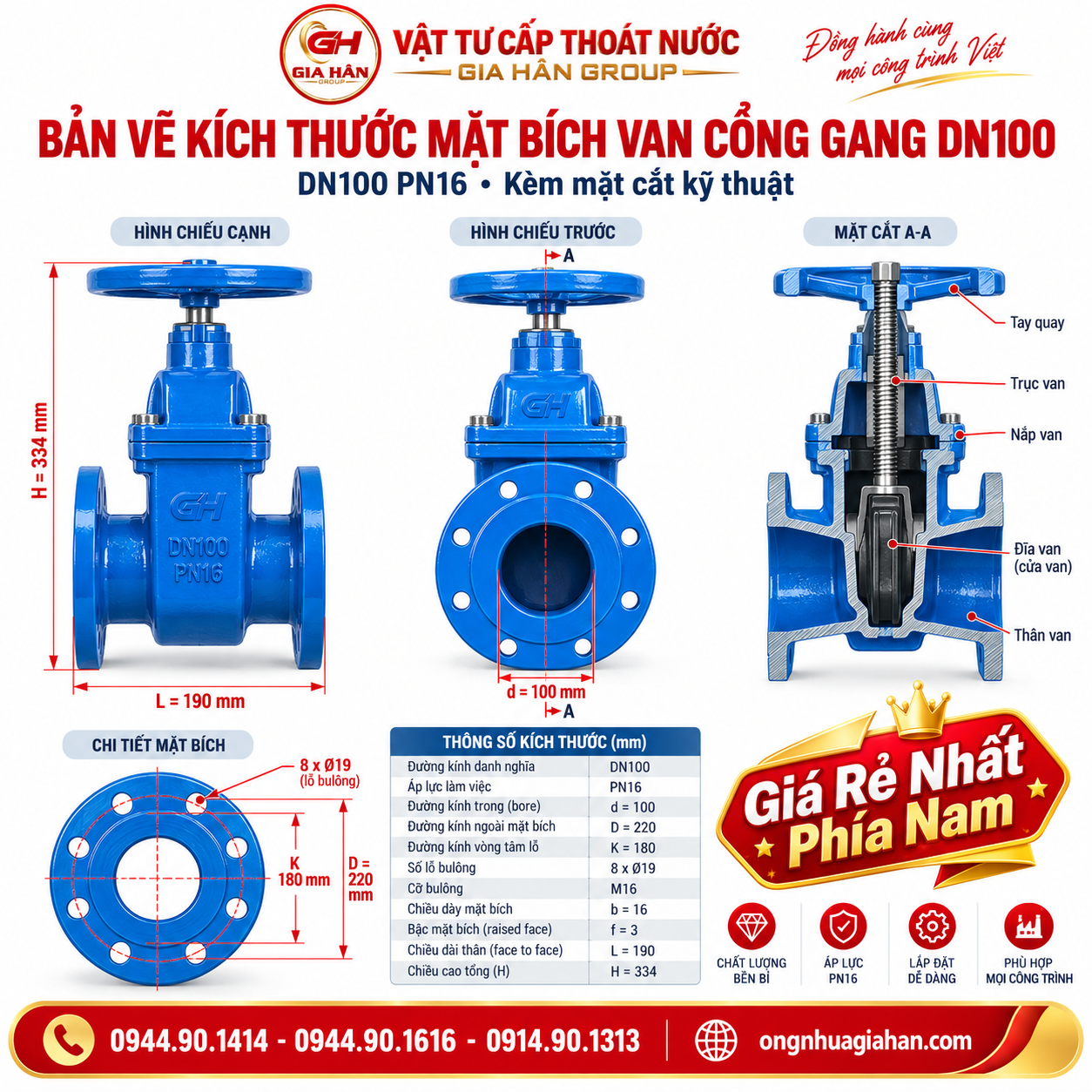

Bản vẽ kỹ thuật và khoảng cách tâm lỗ bích van cổng gang DN100 PN16

Bản vẽ chi tiết kích thước chiều dài thân và bước tâm lỗ bulong mặt bích van cổng DN100

3. Các loại Van Cổng Gang DN100 phổ biến trên thị trường

Van cổng gang ty chìm DN100 (Non-rising stem)

  • Đặc điểm: Trục van ren bên trong, khi xoay vô lăng cánh van di chuyển lên xuống nhưng chiều cao tổng thể của van không thay đổi.

  • Ứng dụng: Thích hợp chôn ngầm hố van hoặc các vị trí có không gian lắp đặt chật hẹp.

Van cổng gang ty nổi DN100 (Rising stem)

  • Đặc điểm: Trục van lộ ra ngoài; khi mở, trục van nâng cao lên theo cánh van.

  • Ứng dụng: Giúp người vận hành nhận biết tức thì trạng thái Đóng/Mở bằng mắt thường, chuyên dùng cho cụm bơm phòng cháy chữa cháy (PCCC) và trạm bơm chính.

Lưu ý quy cách: Ở các vị trí phân nhánh đường ống nhỏ dân dụng từ DN15 đến DN50, người ta thường dùng Van Cổng Đồng Ren Trong nối ren. Tuy nhiên, từ đường kính DN50 trở lên đến DN100, việc chuyển sang Van Cổng Gang nối bích là tiêu chuẩn bắt buộc nhằm chịu lực va đập dòng chảy và giảm rung chấn.

4. Hướng dẫn lắp đặt và kết nối hệ thống phụ kiện

Khi lắp van cổng gang DN100 vào tuyến ống, cần lưu ý:

  1. Lắp cùng phụ kiện trung gian: Tuyến ống nhựa cần dùng khớp nối mềm gang, mối nối BB/BF hoặc đầu bích hàn để khử rung chấn và sai số khoảng cách. Tham khảo đồng bộ các dòng phụ kiện gang để đảm bảo độ bền mối nối.

  2. Phụ kiện bích nhựa: Với ống uPVC và HDPE, sử dụng bích kèm cổ bích (Stub end) trong danh mục phụ kiện ống nhựa, siết lực bulong theo hình sao đối xứng để tránh nứt bích nhựa.

  3. Môi trường hoạt động: Không dùng van cổng để điều tiết lưu lượng (mở một nửa), chỉ sử dụng ở hai trạng thái: Mở hoàn toàn (Full Open) hoặc Đóng hoàn toàn (Full Closed) để tránh làm mòn đĩa cao su.

5. Bảng giá tham khảo Van Cổng Gang DN100

Dòng sản phẩm Xuất xứ / Thương hiệu Cấp áp lực Đơn giá tham khảo (VNĐ)
Van cổng gang DN100 Ty chìm AUT / ARV (Malaysia) PN16 2.450.000 – 2.850.000
Van cổng gang DN100 Ty chìm Shin Yi (Việt Nam) PN10/PN16 2.800.000 – 3.350.000
Van cổng gang DN100 Ty nổi (PCCC) Shin Yi / ARV PN16 3.650.000 – 4.200.000
Van cổng gang DN100 Tiêu chuẩn Nhập khẩu Trung Quốc PN10/PN16 1.650.000 – 2.100.000

Ghi chú: Đơn giá thực tế có thể dao động theo biến động nguyên vật liệu gang và số lượng đặt hàng dự thầu. Đầy đủ chứng chỉ CO/CQ và hóa đơn VAT.

Câu hỏi thường gặp (FAQ)

Van cổng gang DN100 có dùng được cho nước thải không?

  • Van cổng gang bọc cao su EPDM sử dụng tốt cho nước sạch và nước thải sinh hoạt đã qua xử lý thô. Nếu môi trường nước thải chứa nồng độ hóa chất ăn mòn cao, nên xem xét dòng van cổng dao inox hoặc lót PTFE chuyên dụng.

Số lỗ bulong của mặt bích DN100 là bao nhiêu?

  • Theo tiêu chuẩn BS 4504 PN10 và PN16, mặt bích van DN100 tiêu chuẩn có 8 lỗ bulong (kích cỡ bulong M16).
  • Cần bản vẽ thông số chi tiết của thương hiệu cụ thể hay bảng bóc tách khối lượng dự toán, bạn có thể gửi yêu cầu để được hỗ trợ trích xuất số liệu kỹ thuật chính xác.

Mua Van Cổng Gang DN100 Chính Hãng, Chiết Khấu Tốt Tại Gia Hân Group

Đối với các nhà thầu thi công hạ tầng cấp thoát nước, trạm xử lý và hệ thống PCCC, việc lựa chọn nhà phân phối uy tín không chỉ đảm bảo van vận hành ổn định mà còn tối ưu đáng kể ngân sách vật tư dự thầu. Gia Hân Group là đơn vị chuyên cung ứng dòng van cổng gang DN100 (phi 110 / phi 114) cùng hệ thống vật tư cơ điện (M&E) chính hãng, đáp ứng đầy đủ tiêu chuẩn kiểm định của các dự án trọng điểm.

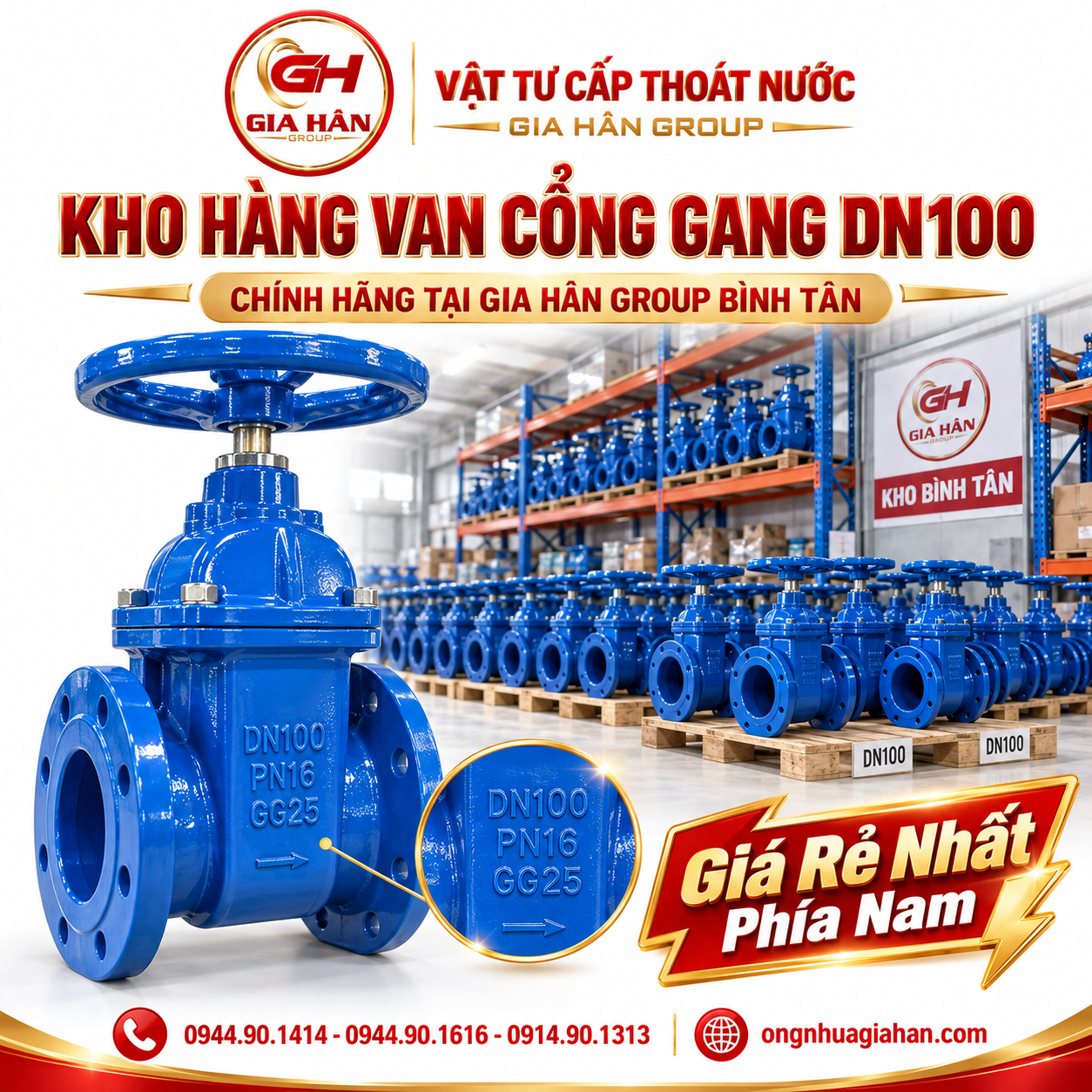

Kho hàng van cổng gang DN100 chính hãng tại Gia Hân Group Bình Tân

Van cổng gang DN100 sẵn kho số lượng lớn tại Gia Hân Group, đầy đủ chứng từ CO/CQ và sẵn sàng giao hàng tận chân công trình

Thông tin liên hệ tư vấn & Báo giá dự án

Quý khách hàng và đơn vị thi công cần bảng quy cách chi tiết, bản vẽ mặt bích hoặc báo giá chiết khấu số lượng cho Van Cổng Gang DN100 (Phi 110/114), vui lòng liên hệ:

  • Đơn vị phân phối: Vật Tư Cấp Thoát Nước Gia Hân Group

  • Khu vực phục vụ: TP. Hồ Chí Minh, Miền Nam và các tỉnh lân cận

  • Địa chỉ kho: Phường Bình Hưng Hòa B, Quận Bình Tân, TP. Hồ Chí Minh

  • Hotline hỗ trợ kỹ thuật & báo giá: 0944.90.1414 – 0944.90.1616 – 0914.90.1313

  • Email nhận bản vẽ & yêu cầu chào thầu: ghgroup.vn@gmail.com

  • Website: ongnhuagiahan.com
