Van Cổng Gang DN80 (Phi 90)

Van Cổng Gang DN80 (Phi 90)

1.650.000đ
VCG80

Van cổng gang DN80 (tên tiếng Anh: Cast Iron / Ductile Iron Gate Valve DN80, kích cỡ danh nghĩa 3 inch, lắp ống phi 90 mm) là dòng van chặn 2 chiều dùng để đóng hoặc mở hoàn toàn dòng chảy lưu chất. Thân van đúc bằng gang cầu hoặc gang xám phủ sơn Epoxy chống ăn mòn, cánh van bọc cao su EPDM đàn hồi, trục Inox, kết nối mặt bích tiêu chuẩn BS PN10/PN16 hoặc JIS 10K, chịu áp suất làm việc 10–16 bar và nhiệt độ dưới 80°C.

Còn hàng
Liên hệ

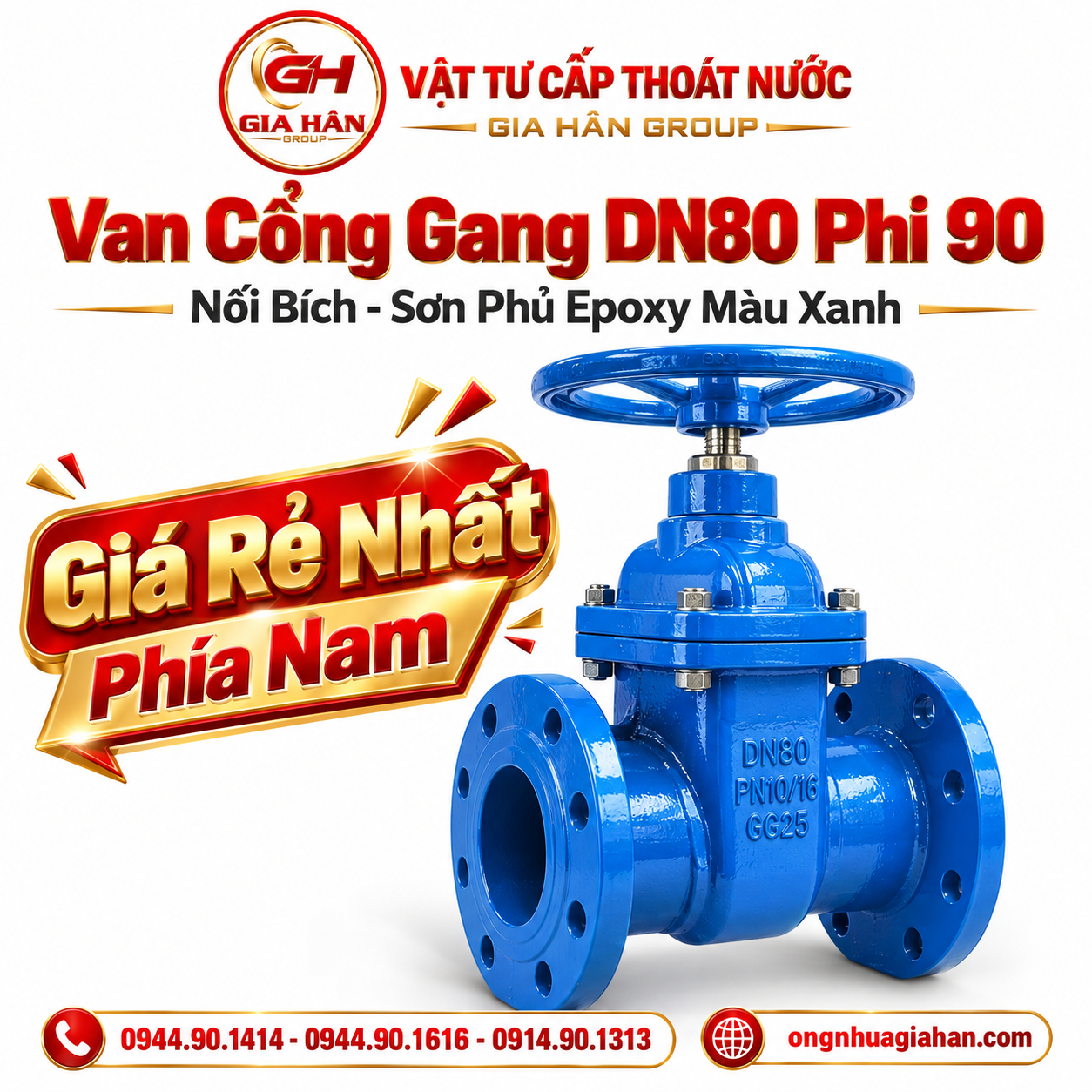

Van cổng gang DN80 phi 90 kết nối mặt bích sơn phủ epoxy màu xanh

Van cổng gang DN80 (phi 90) thân gang cầu phủ Epoxy chuyên dụng cho mạng lưới cấp thoát nước và trạm bơm

1. Thông Số Kỹ Thuật Tiêu Chuẩn Của Van Cổng Gang DN80

  • Kích thước DN80 là quy cách trung chuyển quan trọng, thường lắp đặt tại các đường nhánh phân phối nước tòa nhà, họng cấp nước trạm bơm và tuyến ống chữa cháy cục bộ. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn phục vụ công tác tra cứu vật tư và nghiệm thu công trình:
Hạng mục kỹ thuật Chi tiết quy cách van cổng gang DN80
Kích cỡ danh nghĩa (Size) DN80 (3" – tương thích đường ống ngoài phi 90 mm)
Vật liệu thân van (Body) Gang cầu (Ductile Iron GGG50 / QT450) hoặc Gang xám (GG25)
Đĩa van (Wedge) Gang cầu bọc kín hoàn toàn bằng cao su EPDM / NBR
Trục van (Stem) Thép không gỉ Inox 304 / Inox 410 / Inox 420
Tiêu chuẩn thiết kế BS 5163-1 / DIN 3352 / AWWA C509 / ISO 7259
Kiểu kết nối Mặt bích 2 đầu (Flanged end)
Tiêu chuẩn mặt bích BS EN 1092-2 (BS 4504) PN10 / PN16, JIS B2220 10K, ANSI B16.1 Class 125/150
Áp lực làm việc (Rating) PN10 (10 bar / 1.0 MPa) – PN16 (16 bar / 1.6 MPa)
Áp suất thử nghiệm (Testing) Thân van: 24 bar (2.4 MPa) – Đệm kín: 17.6 bar (theo tiêu chuẩn ISO 5208)
Nhiệt độ làm việc 0°C đến 80°C (nước lạnh, nước thải đã xử lý)
Lớp sơn bảo vệ Sơn bột tĩnh điện Epoxy resin hai mặt trong/ngoài dày ≥ 250 µm
Vận hành đóng/mở Vô lăng tay quay (Handwheel), nắp chụp ti chìm, hoặc gắn đầu điều khiển điện

2. Phân Loại Van Cổng Gang DN80 Trên Thị Trường

  • Tùy vào điều kiện không gian lắp đặt và yêu cầu giám sát vận hành, van cửa gang DN80 được chia thành 3 dòng chính:

Van cổng gang DN80 ty chìm (Non-Rising Stem Gate Valve)

  • Đặc điểm: Trục ty van ren nằm trọn bên trong thân van. Khi xoay vô lăng, ty van chỉ quay tròn tại chỗ kéo lá van tịnh tiến lên xuống mà chiều cao tổng thể của van không thay đổi.

  • Ưu điểm: Kích thước gọn gàng, tiết kiệm không gian phương đứng. Phù hợp nhất cho hố ga kỹ thuật ngầm, đường ống chôn đất hoặc phòng máy có trần thấp.

  • Liên kết hệ thống: Dễ dàng kết nối chuyển tiếp với các dòng phụ kiện bích như trong Quy Cách Phụ Kiện Ống Nhựa PVC.

Van cổng gang DN80 ty nổi (Rising Stem Gate Valve)

  • Đặc điểm: Trục ren hở gắn liền với đĩa van. Khi mở van, trục van trồi dần lên phía trên vô lăng.

  • Ưu điểm: Kỹ sư vận hành dễ dàng nhận biết van đang đóng hay mở bằng mắt thường từ xa. Trục van không ngâm trực tiếp trong dòng lưu chất nên hạn chế đóng cặn bẩn ăn mòn. Thường bố trí ở trạm bơm lộ thiên, phòng kỹ thuật M&E.

Van cổng gang DN80 kèm công tắc giám sát tín hiệu (Signal Gate Valve)

  • Đặc điểm: Thường chế tạo trên nền tảng van ty nổi, trang bị thêm bộ công tắc hành trình (Tamper Switch) gửi tín hiệu điện về tủ điều khiển PCCC trung tâm.

  • Ứng dụng: Bắt buộc sử dụng trên các cụm cấp nước chữa cháy Sprinkler, hệ thống màng ngăn để cảnh báo tức thời nếu van bị khóa trái phép.

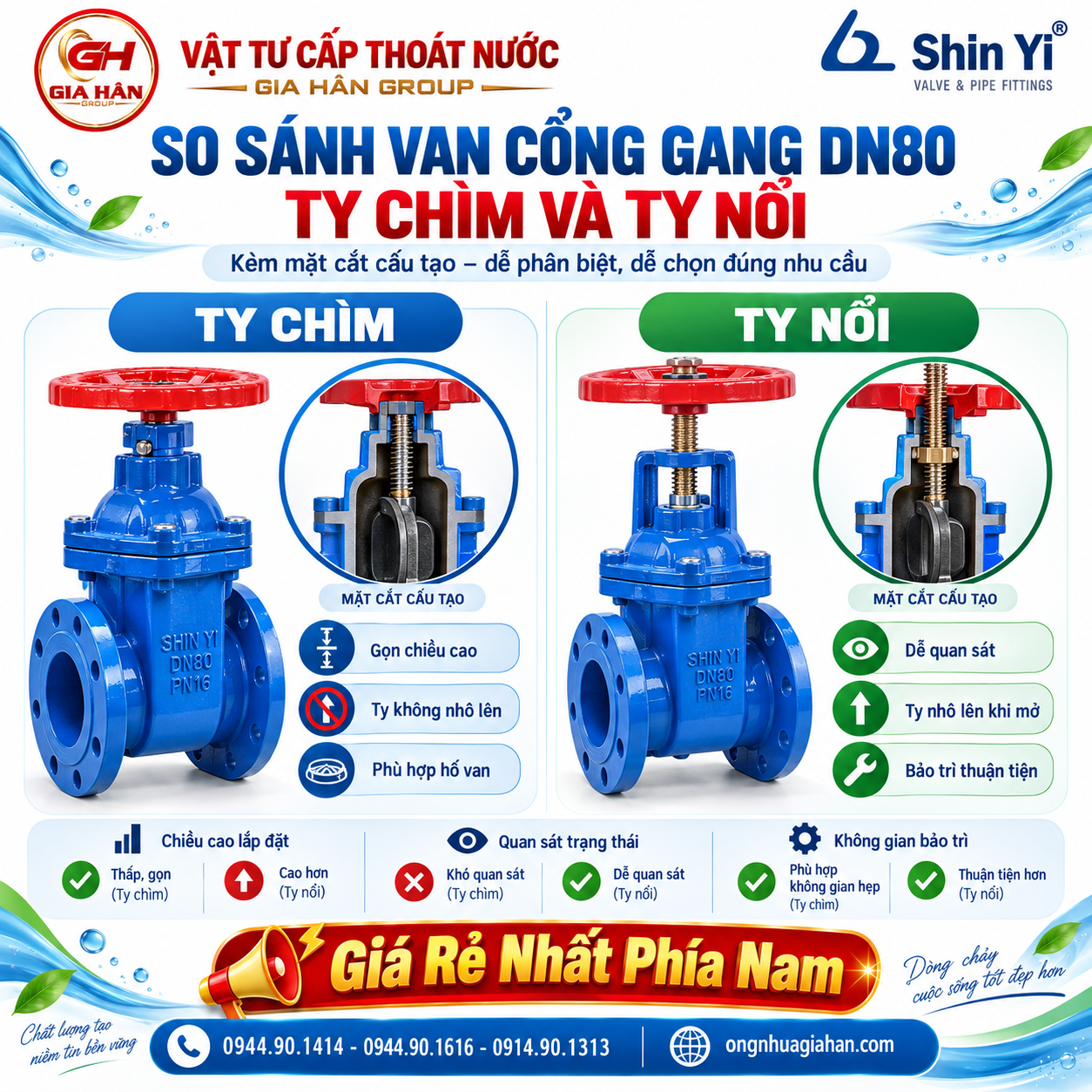

So sánh van cổng gang DN80 ty chìm và ty nổi Shin Yi

Cấu trúc ty chìm (trái) phù hợp không gian hẹp và ty nổi (phải) tối ưu cho việc giám sát trạng thái dòng chảy

3. Bảng Giá Tham Khảo Van Cổng Gang DN80 (Cập Nhật Mới)

  • Mức giá thực tế phụ thuộc vào thương hiệu sản xuất, chủng loại van (ty chìm hay ty nổi) và cấp áp lực (PN10/PN16).
Chủng loại van cổng gang DN80 Xuất xứ / Tiêu chuẩn Đơn giá tham khảo (VNĐ) Ghi chú kỹ thuật
Van cổng ty chìm DN80 PN16 (Shin Yi) Việt Nam / Đài Loan 1.850.000 – 2.250.000 Thân gang cầu GGG50, bọc cao su EPDM
Van cổng ty nổi DN80 PN16 (Shin Yi) Việt Nam / Đài Loan 2.550.000 – 2.950.000 Ty Inox hở, tay quay vô lăng
Van cổng tín hiệu điện DN80 (Shin Yi) Việt Nam / Tiêu chuẩn PCCC 3.300.000 – 3.850.000 Kèm bộ tín hiệu giám sát PCCC
Van cổng ty chìm DN80 PN16 (AUT / ARV) Malaysia 1.650.000 – 2.050.000 Thân gang cầu, mặt bích BS4504
Van cổng ty chìm DN80 PN10/PN16 (Wonil) Hàn Quốc 2.300.000 – 2.700.000 Tiêu chuẩn JIS 10K / KS

Lưu ý dự án: Đơn giá trên là giá niêm yết tham khảo (chưa bao gồm VAT và chiết khấu). Đối với các công trình dự án cần số lượng lớn, quy cách cùng các loại đường kính tham khảo thêm Van Cổng Gang Mặt Bích DN40-DN2000 hoặc Van Gang Công Nghiệp, nhà thầu sẽ nhận được mức chiết khấu cạnh tranh trực tiếp từ kho phân phối.

4. Hướng Dẫn Lắp Đặt & Vận Hành Chuẩn Kỹ Thuật

Để đảm bảo van cổng DN80 vận hành bền bỉ trên 10 năm và không rò rỉ bích, đội ngũ thi công cần tuân thủ 4 nguyên tắc sau:

  1. Tuyệt đối không dùng van cổng để điều tiết lưu lượng: Đĩa van phải luôn ở trạng thái mở hoàn toàn hoặc đóng kín hoàn toàn. Nếu mở hé (30–60%), áp lực dòng chảy cục bộ tốc độ cao qua khe hẹp sẽ gây xói mòn lớp cao su bọc đĩa và tạo tiếng rít rung lắc tuyến ống. Nếu cần chỉnh lưu lượng, kỹ sư nên bố trí van bướm hoặc van cầu chuyên dụng.

  2. Làm sạch lòng ống trước khi siết bích: Xỉ hàn, cát đá hoặc phôi nhựa thừa nếu sót lại trong ống sẽ kẹt dưới đáy rãnh van khi đóng, làm rách lớp đệm EPDM gây rò rỉ nước.

  3. Siết bu-lông mặt bích đối xứng chữ X: Đặt gioăng đệm cao su hoặc EPDM có độ dày 3–5 mm chuẩn tâm bích. Sử dụng cờ-lê lực siết đều các cặp bu-lông đối đỉnh theo hình sao (chéo nhau) để mặt bích ép đều, tránh ép lệch gây nứt tai bích gang.

  4. Bảo vệ hệ thống trước hiện tượng búa nước: Tại các tuyến ống trục đẩy từ máy bơm nước đi qua van cổng DN80, cần bố trí lắp đặt thêm Van Búa Nước Gang để triệt tiêu sóng áp lực ngược khi ngắt bơm đột ngột, bảo vệ an toàn cho cánh van và hệ thống đường ống.

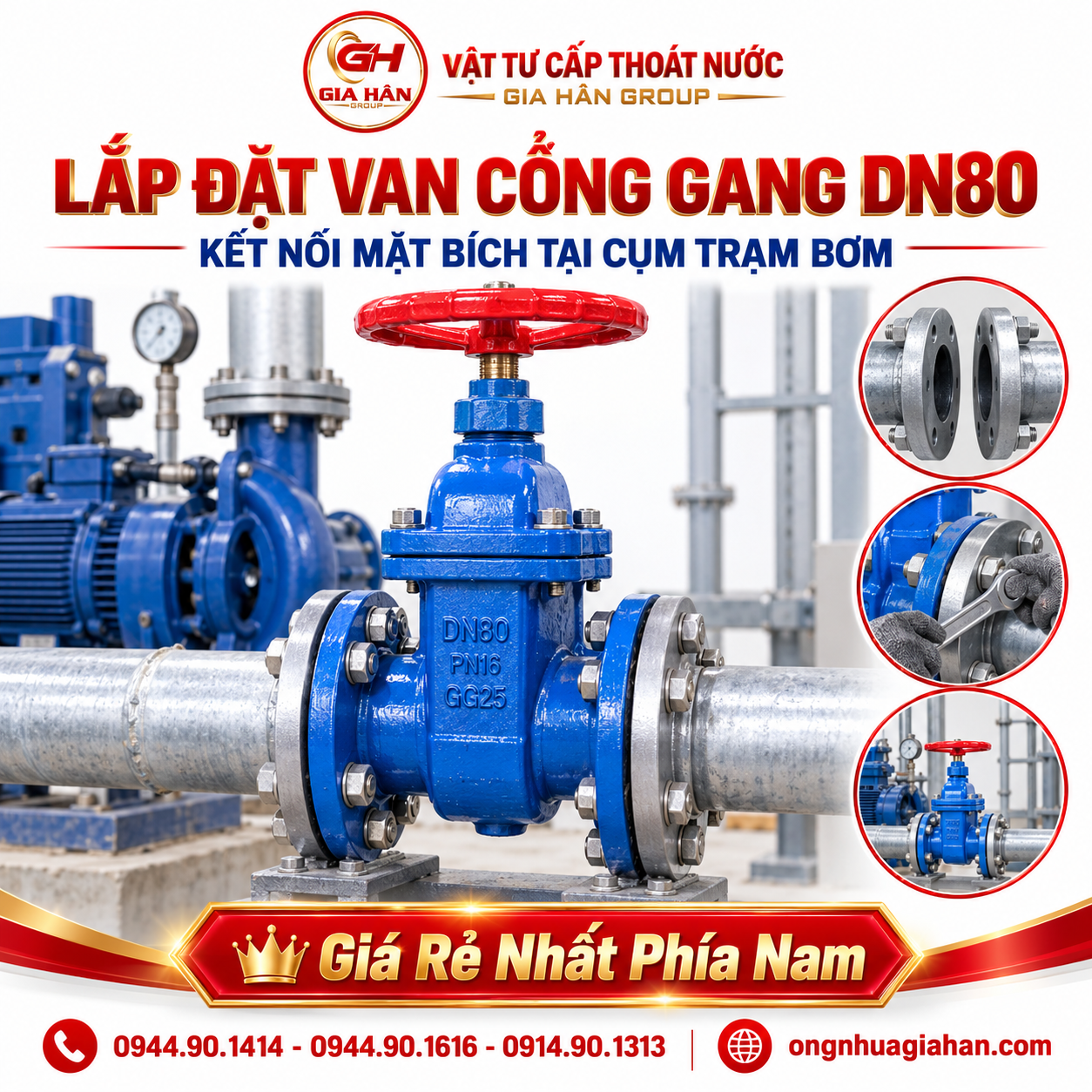

Lắp đặt van cổng gang DN80 kết nối mặt bích tại cụm trạm bơm

Lắp đặt van cổng gang DN80 đúng kỹ thuật kèm gioăng đệm bích chuẩn tâm tại trạm bơm cấp nước

5. Mua Van Cổng Gang DN80 Chính Hãng, Chiết Khấu Tốt Tại Gia Hân Group

Vật Tư Cấp Thoát Nước Gia Hân Group là đối tác phân phối uy tín chuyên cung cấp các dòng van công nghiệp, phụ kiện gang cầu và vật tư đường ống hạ tầng cấp thoát nước, M&E tại TP. Hồ Chí Minh và khu vực phía Nam:

  • Hồ sơ nghiệm thu đầy đủ: Sản phẩm mới 100%, xuất xứ rõ ràng từ các thương hiệu hàng đầu như Shin Yi, AUT, ARV, Wonil, đi kèm đầy đủ chứng chỉ xuất xưởng (CO/CQ) và chứng thư thử áp.

  • Đồng bộ giải pháp đường ống: Cung cấp trọn gói từ van cổng, khớp nối mềm cao su, đồng hồ đo nước đến các loại ống dẫn như Ống Nhựa PVC-U hay Ống Nhựa HDPE (PE100).

  • Năng lực cấp hàng dự án: Kho bãi quy mô tại Bình Tân luôn có sẵn số lượng lớn van cổng DN50 đến DN600, hỗ trợ bóc tách BOQ bản vẽ và giao hàng nhanh bằng đội xe chuyên dụng đến tận chân công trình.
