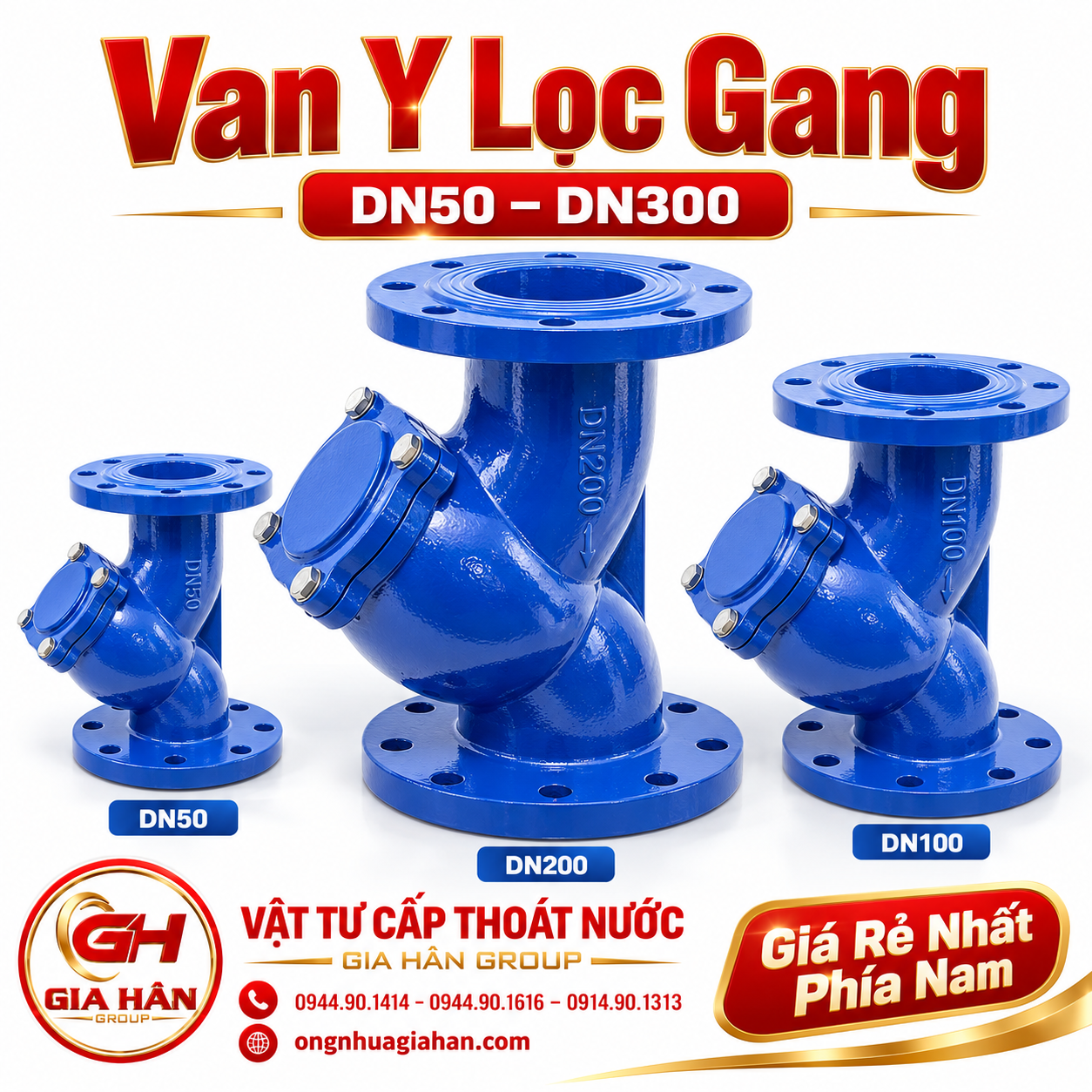

Van Y Lọc Gang (DN50 – DN300)

Van Y Lọc Gang (DN50 – DN300)

650.000đ
VYLG

Van Y lọc gang (Cast Iron / Ductile Iron Y-Strainer) là thiết bị cơ học lắp trên đường ống có thân đúc bằng gang chữ Y và lưới lọc thép không gỉ (Inox 304/316) bên trong. Thiết bị có nhiệm vụ giữ lại cặn rỉ sét, cát đá và tạp chất rắn trôi trong lưu chất mà không làm gián đoạn dòng chảy, giúp bảo vệ cánh máy bơm, đồng hồ đo lưu lượng và các cụm van điều khiển phía sau khỏi nguy cơ kẹt tắc hay mài mòn cơ học.

Còn hàng
Liên hệ

1. Cấu tạo kỹ thuật và nguyên lý làm việc thực tế

Trong mạng lưới cấp thoát nước hạ tầng và cơ điện M&E tòa nhà, van Y lọc gang vận hành hoàn toàn tự động nhờ động năng của dòng chảy:

  • Thân van (Body): Đúc bằng gang cầu (Ductile Iron GGG50) hoặc gang xám (Cast Iron GG25). Bề mặt trong và ngoài đều được phủ sơn tĩnh điện Epoxy dày từ 250 – 300 µm, chống oxy hóa và hạn chế tối đa hiện tượng ăn mòn điện hóa khi chôn ngầm hoặc đặt trong hố van ẩm ướt.

  • Lưới lọc (Screen): Bộ phận tiếp xúc trực tiếp với dị vật, chế tạo từ Inox 304 hoặc Inox 316 chống gỉ sét. Lưới có hai dạng: dạng tấm đột lỗ (perforated sheet) cho tạp chất thô hoặc dạng lưới đan (wire mesh) cho cặn mịn.

  • Nắp xả & Bu lông (Cover & Bolts): Nắp gang liên kết với thân qua bu lông mạ kẽm hoặc inox. Khi cần bảo trì, kỹ thuật viên chỉ cần mở nắp để rút lưới ra làm sạch cặn mà không phải cắt ống hay tháo rời toàn bộ cụm van khỏi tuyến ống.

  • Gioăng làm kín (Gasket): Sử dụng cao su EPDM tổng hợp đàn hồi cao, chịu nhiệt và kín khít tuyệt đối dưới áp suất danh định PN10 – PN16.

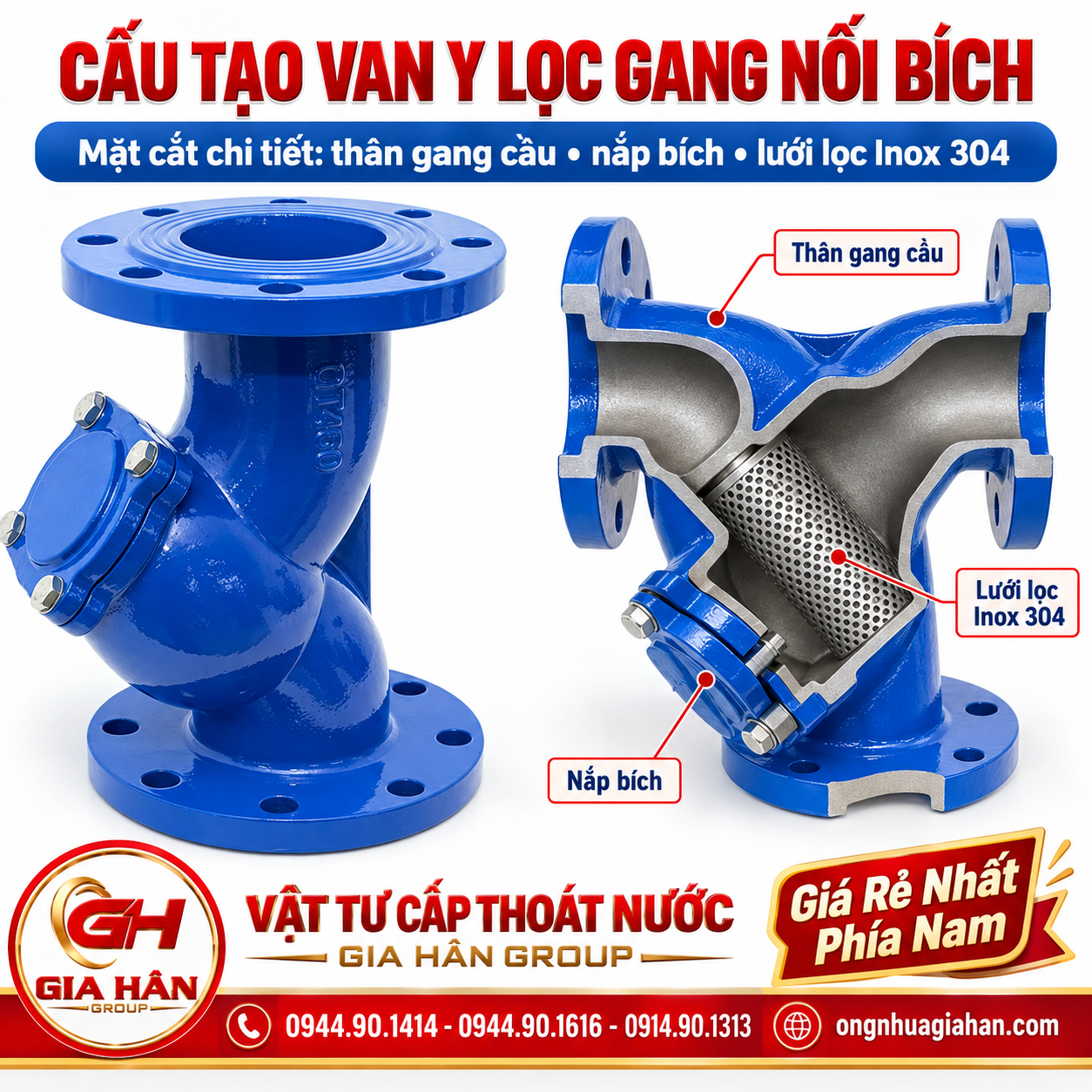

Mặt cắt cấu tạo chi tiết van Y lọc gang thân gang cầu nắp bích lưới lọc Inox 304

Cấu tạo chi tiết van Y lọc gang: Thân gang cầu phủ Epoxy, lưới lọc Inox 304 nghiêng 45 độ gom cặn hiệu quả

2. Thông số quy cách và tiêu chuẩn kết nối mặt bích

  • Tùy theo quy mô trạm bơm và áp lực vận hành của đường ống, van Y lọc gang được thiết kế theo các dải kích thước tiêu chuẩn:
Kích cỡ danh nghĩa (DN) Đường kính ngoài ống (OD) Tiêu chuẩn mặt bích Cấp áp lực (Pressure) Chiều dài thân L (mm) Ứng dụng tiêu biểu
DN50 (2") 60 mm / 63 mm BS 4504 PN16 / JIS 10K PN10 - PN16 230 Đầu hút cụm bơm tăng áp tòa nhà
DN65 (2.½") 73 mm / 75 mm BS 4504 PN16 / JIS 10K PN10 - PN16 290 Nhánh gom PCCC, cụm làm mát Chiller
DN80 (3") 89 mm / 90 mm BS 4504 PN16 / JIS 10K PN10 - PN16 310 Đường ống phân phối nước sạch
DN100 (4") 114 mm / 110 mm BS 4504 PN16 / JIS 10K PN10 - PN16 350 Trục cấp đứng chính, trạm bơm PCCC
DN150 (6") 168 mm / 160 mm BS 4504 PN16 / JIS 10K PN10 - PN16 480 Trạm xử lý nước thải, khu công nghiệp
DN200 (8") 219 mm / 200 mm BS 4504 PN16 / JIS 10K PN10 - PN16 600 Tuyến ống cấp nước thô, thoát nước chính
DN250 – DN300 273 mm – 325 mm BS 4504 PN16 / DIN PN10 - PN16 730 – 850 Hạ tầng truyền tải nước đô thị
  • Lưu ý: Với các cỡ ống nhánh quy cách nhỏ từ DN15 – DN40 trong khu vệ sinh dân dụng hoặc đồng hồ căn hộ, kỹ sư thường chuyển đổi sử dụng nhóm phụ kiện đồng & van Y lọc đồng nối ren để tối ưu không gian lắp đặt và chi phí vật tư.

3. Bảng giá tham khảo van Y lọc gang cho dự án M&E

Đơn giá mang tính chất dự toán ngân sách (chưa bao gồm VAT và chiết khấu khối lượng dự án):

  • Y lọc gang DN50 (Phi 60): 650.000 – 1.150.000 VNĐ/cái

  • Y lọc gang DN65 (Phi 75): 890.000 – 1.550.000 VNĐ/cái

  • Y lọc gang DN80 (Phi 90): 1.150.000 – 2.050.000 VNĐ/cái

  • Y lọc gang DN100 (Phi 114): 1.650.000 – 2.950.000 VNĐ/cái

  • Y lọc gang DN150 (Phi 168): 3.400.000 – 5.800.000 VNĐ/cái

  • Y lọc gang DN200 (Phi 220): 6.200.000 – 10.500.000 VNĐ/cái

(Báo giá thực tế phụ thuộc trực tiếp vào thương hiệu chỉ định như Shin Yi, AUT, ARV, Wonil và khối lượng bóc tách theo bảng giá phụ kiện ngành nước tại thời điểm nhập hàng).

4. Vị trí lắp đặt đúng kỹ thuật tránh tổn thất áp lực

Dựa trên kinh nghiệm thực tế nghiệm thu tại công trình, việc bố trí sai hướng van Y lọc có thể dẫn đến hiện tượng tụt áp dòng chảy (Pressure Drop) hoặc đọng cặn làm nghẽn dòng:

  1. Chiều dòng chảy: Lắp đúng hướng mũi tên đúc nổi trên thân van. Nhánh chứa bầu lọc phải quay xuôi theo chiều lưu chất di chuyển.

  2. Tuyến ống ngang: Bầu lọc chữ Y nên hướng chúc xuống dưới (góc từ 45° đến 90° so với mặt phẳng ngang). Tư thế này giữ dị vật lắng hoàn toàn vào đáy bầu lọc, không chảy ngược lại lòng ống chính.

  3. Tuyến ống đứng: Chỉ lắp van lọc Y theo hướng dòng chảy đi từ dưới lên trên. Tuyệt đối không lắp trên trục đứng có dòng chảy đi từ trên xuống vì cặn rác sẽ bị cuốn ngược vào khoang lưu chất thay vì gom vào lưới.

  4. Phối hợp cụm thiết bị: Tại phòng bơm trung tâm, van Y lọc luôn được lắp đặt ở đoạn ống hút (suction line) trước cửa vào của bơm. Ngay sau bơm trên tuyến ống đẩy, kỹ thuật viên sẽ bố trí kết hợp cùng khớp nối mềm gang và Van Cổng Gang Mặt Bích để chống rung chấn và đóng ngắt phục vụ bảo trì. Quá trình thi công kết nối cần tuân thủ theo hướng dẫn kỹ thuật thi công lắp đặt nhằm siết bu lông mặt bích đối xứng lực, tránh vặn lệch nứt gãy tai bích.

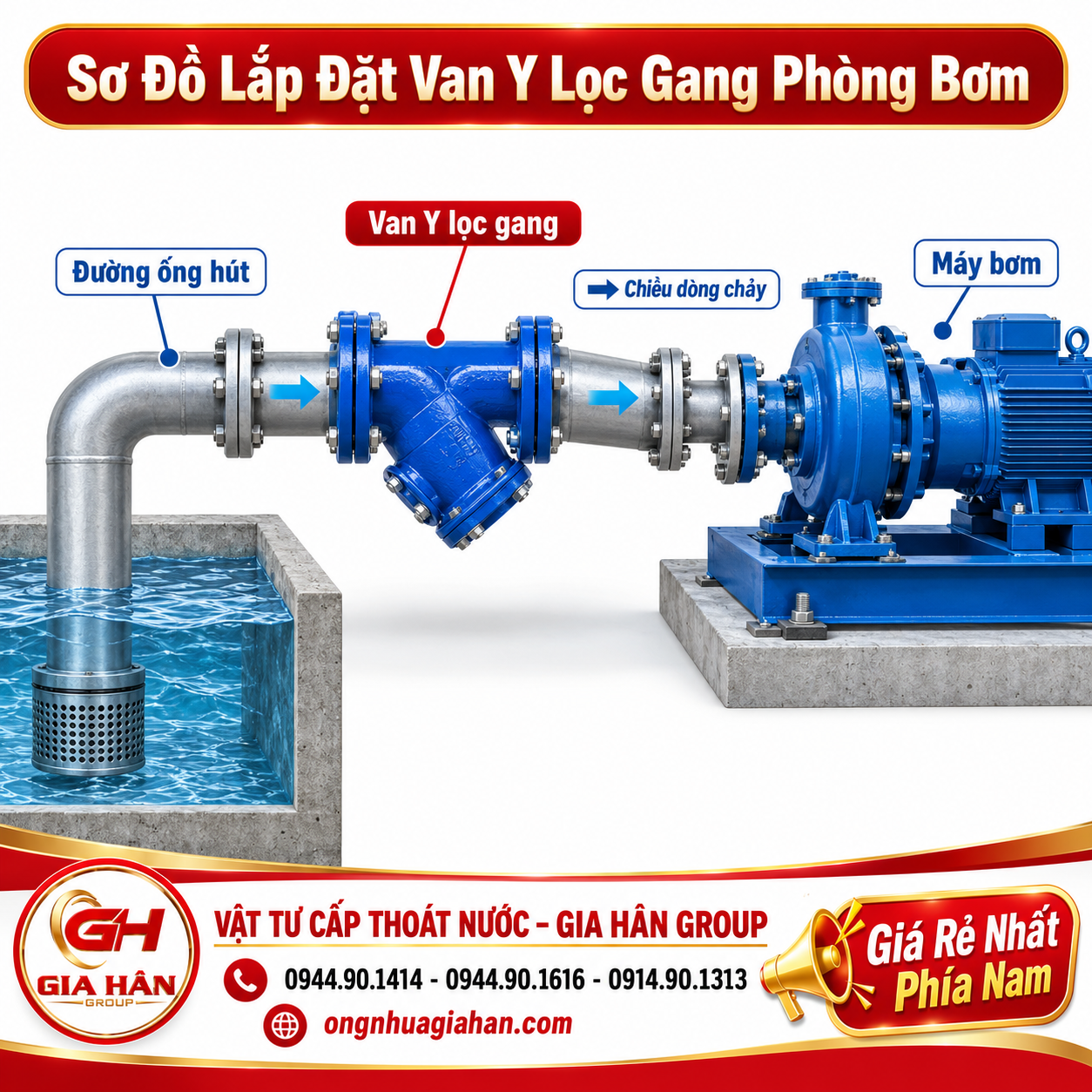

Sơ đồ kỹ thuật lắp đặt van Y lọc gang trên đường ống hút máy bơm trạm cấp nước

Quy cách lắp đặt chuẩn: Van Y lọc gang đặt trước cửa hút máy bơm với bầu lọc hướng chúc xuống dưới để gom cặn tối ưu

5. Chính sách cung ứng và năng lực cấp hàng tại Gia Hân Group

Nhà phân phối Vật Tư Cấp Thoát Nước Gia Hân Group là đơn vị chuyên cung ứng đồng bộ vật tư đường ống, van gang công nghiệp và phụ kiện cấp thoát nước cho các nhà thầu cơ điện tại TP. Hồ Chí Minh, Bình Dương, Đồng Nai và khu vực phía Nam:

  • Chứng từ xuất xưởng minh bạch: 100% sản phẩm có đầy đủ giấy chứng nhận xuất xứ (CO), chứng chỉ chất lượng (CQ) và biên bản thử áp lực tại nhà máy.

  • Hàng sẵn kho số lượng lớn: Đầy đủ quy cách từ DN50 đến DN300, đa dạng tiêu chuẩn mặt bích BS PN10/PN16, JIS 10K, đáp ứng nhanh tiến độ giao hàng tận chân công trình.

  • Hỗ trợ chào thầu: Đội ngũ kỹ thuật hỗ trợ bóc tách khối lượng vật tư van, ống và phụ kiện với mức chiết khấu thương mại tối ưu cho từng dự án.

Quý nhà thầu và đơn vị thi công cần nhận báo giá dự toán hoặc hồ sơ kỹ thuật sản phẩm, vui lòng xem thông tin chi tiết tại trang liên hệ Gia Hân Group để được chuyên viên hỗ trợ kịp thời.
