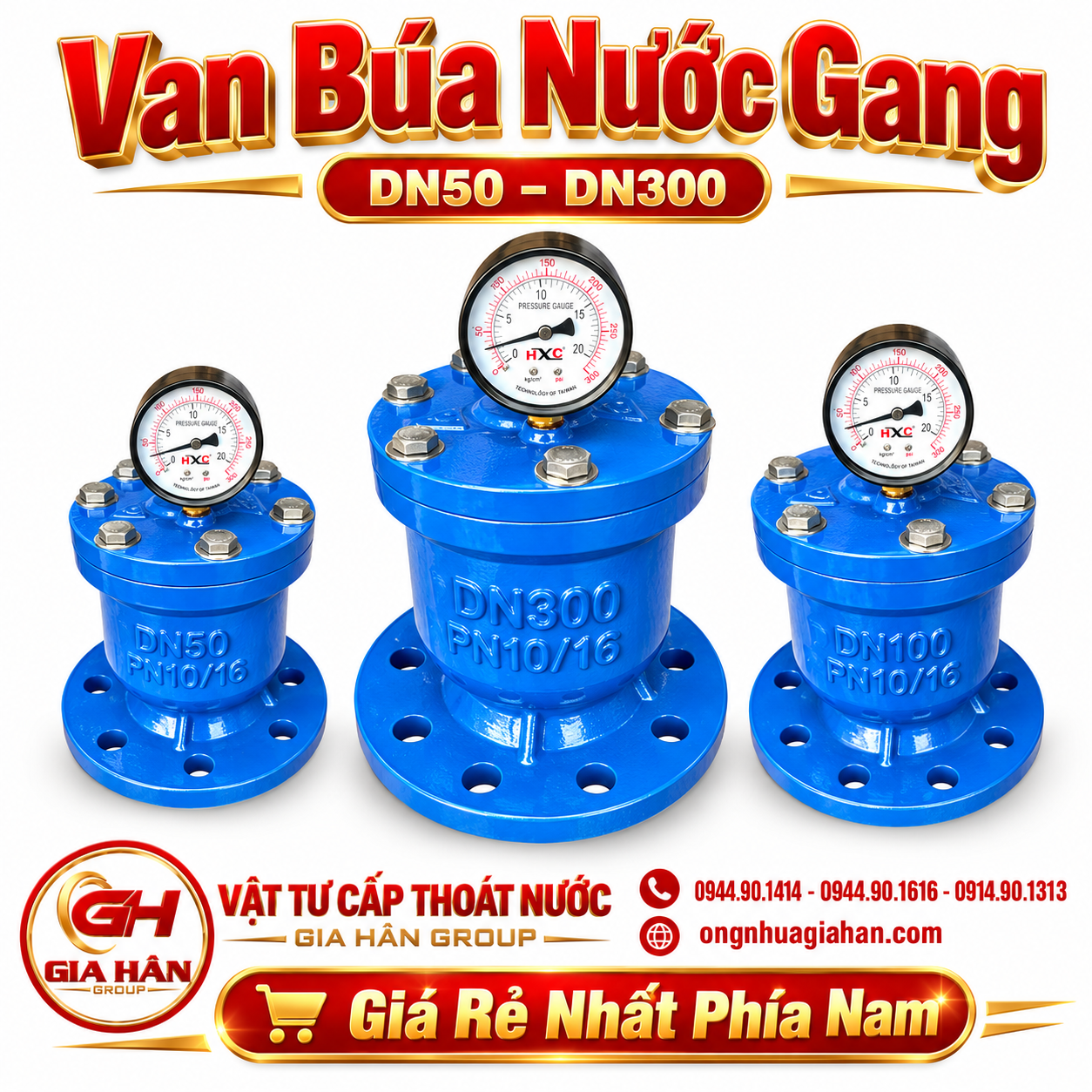

Van Búa Nước Gang (DN50 – DN300)

Van Búa Nước Gang (DN50 – DN300)

2.750.000đ
VBNG

Van búa nước gang (Water Hammer Arrester) là thiết bị thủy lực thân gang dẻo (GGG50) phủ sơn Epoxy, lắp đặt trên tuyến ống đẩy sau trạm bơm hoặc góc đổi hướng. Van hoạt động theo cơ chế hấp thụ xung áp đột ngột sinh ra từ hiện tượng búa nước (water hammer) nhờ buồng khí nén hoặc màng đệm lò xo đàn hồi, giúp hạ áp suất đỉnh tức thời về ngưỡng an toàn, ngăn ngừa rung lắc, nứt vỡ đường ống và bảo vệ van một chiều, máy bơm.

Còn hàng
Liên hệ

1. Hiện tượng búa nước và vai trò sống còn của van búa nước gang

  • Trong các hệ thống cấp nước sinh hoạt nhà cao tầng, hạ tầng xử lý nước và mạng lưới PCCC, hiện tượng búa nước xảy ra khi máy bơm ngắt đột ngột hoặc van khóa quá nhanh. Dòng chất lỏng đang chuyển động với động năng lớn bị chặn lại tức thời, tạo ra sóng xung kích dội ngược dọc tuyến ống với áp lực gấp 3 đến 5 lần áp suất vận hành định mức.
  • Nếu không có thiết bị giải tỏa xung lực, sóng phản xạ này sẽ làm biến dạng đường ống nhựa, nứt gãy phụ kiện ren, phá hỏng cánh van và làm vỡ buồng bơm. Van búa nước thân gang đóng vai trò như một "túi khí giảm chấn" cục bộ, hấp thu năng lượng va đập ngay tại nguồn phát sinh, giữ cho toàn bộ hệ thống ống và phụ kiện vận hành ổn định.

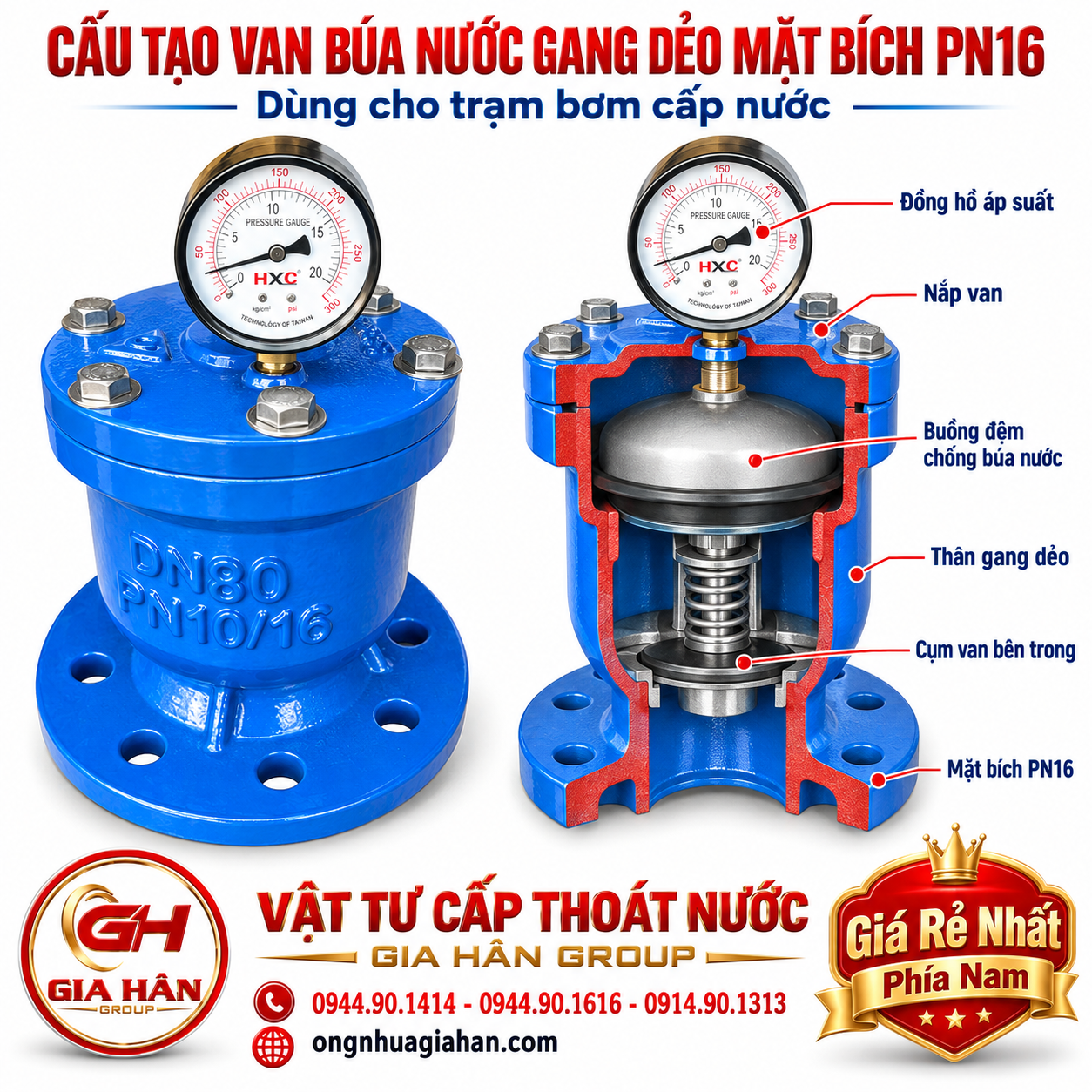

Cấu tạo van búa nước gang dẻo mặt bích PN16 dùng cho trạm bơm

Van triệt tiêu búa nước thân gang cầu GGG50 phủ sơn Epoxy chống ăn mòn kết nối mặt bích

2. Cấu tạo và thông số kỹ thuật tiêu chuẩn van chống va gang

Thân van được đúc nguyên khối bằng gang cầu chất lượng cao, có khả năng chịu ứng suất cơ học và áp suất tức thời vượt trội so với gang xám thông thường:

  • Thân van: Gang cầu GGG50 / EN-GJS-500-7, phủ sơn Epoxy tĩnh điện cả trong lẫn ngoài độ dày ≥ 250 µm chống rỉ sét và bám cặn.

  • Bộ phận hấp thụ xung lực: Gồm 2 dạng kết cấu thông dụng:

    • Dạng túi khí màng EPDM: Sử dụng màng ngăn cao su chịu áp chứa khí nitơ nén trước (pre-charged nitrogen). Khi áp lực tăng đột biến, màng co giãn nén thể tích khí để dập tắt áp lực đỉnh.

    • Dạng Piston lò xo thép không gỉ: Sử dụng chuyển động tịnh tiến của piston nén lò xo chịu lực để chuyển hóa động năng thành thế năng đàn hồi.

  • Áp lực làm việc: PN10, PN16, PN25 (tương đương 10 – 25 bar).

  • Nhiệt độ vận hành: -10°C đến 80°C.

  • Tiêu chuẩn kết nối: Mặt bích BS EN 1092-2, DIN 2501, JIS B2220 (10K/16K).

  • Quy cách kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.

Kích cỡ danh định Đường kính ngoài ống (OD) Chiều dài thân van (L) Áp lực danh định (PN) Kiểu kết nối
DN50 (2") 60 mm / 63 mm 190 – 210 mm PN16 / PN25 Nối bích BS / JIS
DN65 (2.½") 75 mm / 76 mm 210 – 230 mm PN16 / PN25 Nối bích BS / JIS
DN80 (3") 90 mm 230 – 250 mm PN16 / PN25 Nối bích BS / JIS
DN100 (4") 110 mm / 114 mm 250 – 280 mm PN16 / PN25 Nối bích BS / JIS
DN150 (6") 160 mm / 168 mm 300 – 350 mm PN16 / PN25 Nối bích BS / JIS
DN200 (8") 200 mm / 219 mm 400 – 450 mm PN16 / PN25 Nối bích BS / JIS

3. Bảng giá tham khảo van búa nước gang theo thương hiệu

  • Đơn giá thực tế phụ thuộc vào thương hiệu sản xuất, kích thước danh định (DN), cấp áp lực (PN16 hay PN25) và khối lượng dự án. Quý nhà thầu có thể tham khảo mức giá dự toán dưới đây:
Kích cỡ Shin Yi (Việt Nam / Đài Loan) AUT (Malaysia) ARV (Malaysia) Wonil (Hàn Quốc)
DN50 3.200.000 – 4.100.000 đ 2.800.000 – 3.600.000 đ 2.750.000 – 3.500.000 đ 3.900.000 – 4.800.000 đ
DN65 3.800.000 – 4.800.000 đ 3.400.000 – 4.200.000 đ 3.300.000 – 4.100.000 đ 4.600.000 – 5.600.000 đ
DN80 4.600.000 – 5.900.000 đ 4.100.000 – 5.200.000 đ 3.950.000 – 5.100.000 đ 5.500.000 – 6.800.000 đ
DN100 6.500.000 – 8.200.000 đ 5.800.000 – 7.300.000 đ 5.600.000 – 7.100.000 đ 7.800.000 – 9.500.000 đ
DN150 11.200.000 – 14.500.000 đ 10.200.000 – 13.000.000 đ 9.800.000 – 12.600.000 đ 13.500.000 – 16.800.000 đ

Lưu ý dự toán: Đơn giá mang tính chất tham khảo, chưa bao gồm VAT và tỷ lệ chiết khấu theo hợp đồng. Để bóc tách đồng bộ chi phí cho cụm van trạm bơm, bạn có thể tham khảo thêm các hạng mục liên quan như Van Cổng Gang Mặt Bích cũng như tra cứu danh mục Bảng Giá Phụ Kiện Ống Nhựa để lập bảng khối lượng (BOQ) chính xác nhất.

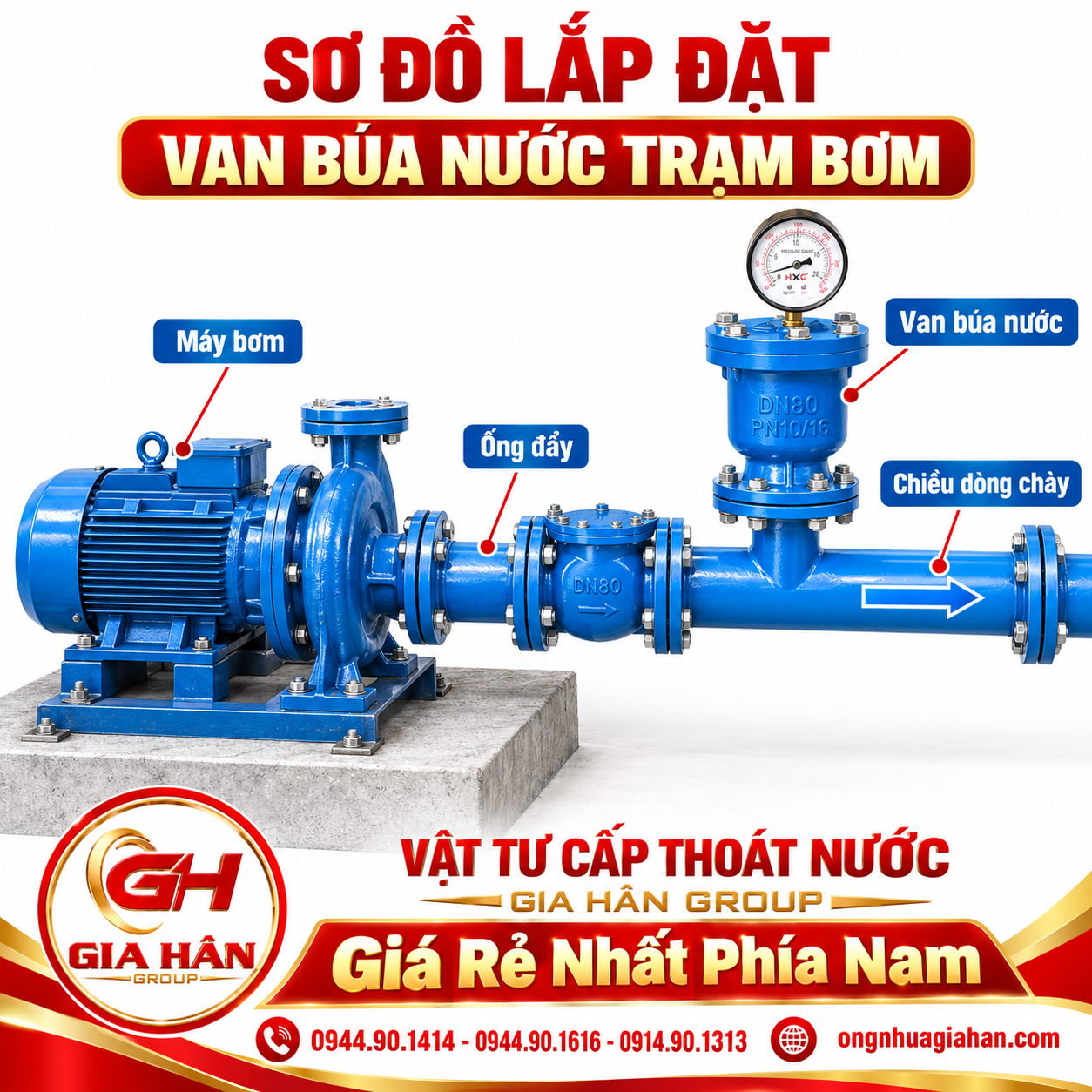

Sơ đồ bố trí van búa nước gang trên tuyến ống đẩy máy bơm

Vị trí lắp đặt chuẩn kỹ thuật của van búa nước gang: đặt trên nhánh rẽ chữ T ngay sau van một chiều và van cổng chặn

4. Vị trí lắp đặt chuẩn kỹ thuật trong trạm bơm M&E

Để van búa nước phát huy tối đa hiệu quả triệt tiêu xung lực, quá trình thiết kế và thi công tuyến ống cần tuân thủ các nguyên tắc sau:

  1. Vị trí đầu đẩy trạm bơm: Lắp đặt trên một nhánh tê (Tee) đặt thẳng đứng hoặc nằm ngang tại đoạn ống góp chính, ngay sau van một chiều và trước Van Cổng Gang DN50 (hoặc van cổng kích cỡ tương đương của tuyến ống). Khi bơm dừng đột ngột, dòng dội ngược sẽ va vào nhánh rẽ van búa nước đầu tiên, chặn đứng lực phản chấn trước khi tác động lên van một chiều.

  2. Điểm đổi hướng của đường ống dài: Trên các tuyến ống dẫn nước trục đứng hoặc đường ống chôn ngầm dài có nhiều góc cua 90 độ, áp lực động tại các khúc cua rất lớn. Cần bố trí van chống va tại điểm cuối của đoạn ống thẳng dài trước khi chuyển hướng.

  3. Phối hợp đồng bộ hệ thống: Trong hệ thống cấp thoát nước tòa nhà, van búa nước bằng gang thường kết hợp với tuyến ống chịu lực cao. Nhà thầu cần kiểm tra đồng bộ cấp áp lực giữa van với đường ống trục chính, ví dụ kiểm tra áp suất danh định tại Bảng Giá Ống Nhựa hoặc tuyến cấp nước nóng lạnh chịu áp tại Bảng Giá Ống PPR Tiền Phong. Đối với các nhánh cấp phụ quy cách nhỏ, có thể kết hợp các thiết bị giảm áp và Phụ Kiện Đồng để phân tán áp lực đồng đều.

  4. Lưu ý bảo dưỡng: Cần lắp thêm 1 van bi hoặc van cổng cách ly ngay phía trước van búa nước để thuận tiện cho việc tháo dỡ, kiểm tra áp suất túi khí nitơ hoặc thay thế màng đàn hồi mà không phải xả cạn toàn bộ tuyến ống.

5. Mua van búa nước gang chính hãng, chiết khấu cao tại Gia Hân Group

Vật Tư Cấp Thoát Nước Gia Hân Group là đơn vị phân phối chuyên sâu các dòng van công nghiệp, phụ kiện gang cầu và ống dẫn nước phục vụ công trình hạ tầng và cơ điện tại TP. Hồ Chí Minh cũng như các tỉnh phía Nam:

  • Chất lượng kiểm định: Toàn bộ van búa nước gang (Shin Yi, AUT, ARV, Wonil...) đều là hàng mới 100%, xuất xưởng kèm đầy đủ chứng chỉ chất lượng (CQ), chứng chỉ xuất xứ (CO) và biên bản thử áp lực nhà máy.

  • Đồng bộ vật tư toàn diện: Ngoài van gang, tổng kho cung cấp đầy đủ các hệ thống ống dẫn từ Ống PVC D21 Tiền Phong đến các cỡ ống công nghiệp lớn D300 – D600 kèm mặt bích, khớp nối mềm cao su và phụ kiện cơ điện.

  • Hỗ trợ công trình: Đội ngũ kỹ thuật bóc tách BOQ nhanh chóng, chính sách giá chiết khấu trực tiếp theo khối lượng và hỗ trợ đội xe giao hàng trực tiếp tận chân công trình.

Thông tin liên hệ nhận báo giá dự toán:

CÔNG TY TNHH GIA HÂN GROUP

  • Trụ sở: 182/13/44 Hồ Văn Long, KP1, P. Bình Hưng Hòa B, Q. Bình Tân, TP. HCM.

  • Kho hàng: 265, Đường số 1, P. Bình Hưng Hòa B, Q. Bình Tân, TP. HCM.

  • Hotline/Zalo: 0944.90.1414 – 0944.90.1616 – 09414.90.1313

  • Email: ghgroup.vn@gmail.com

  • Website chính thức: https://ongnhuagiahan.com/
