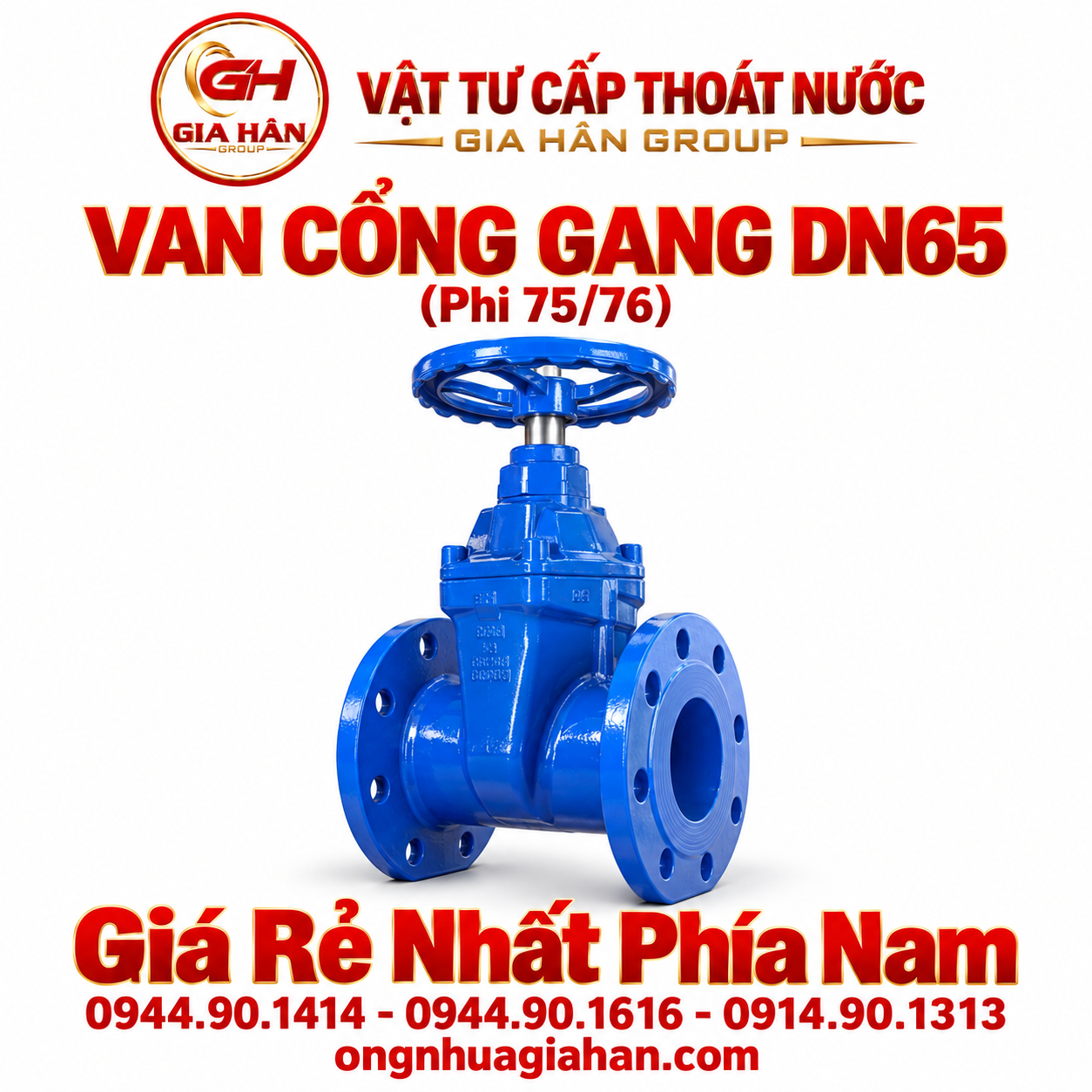

Van Cổng Gang DN65 (Phi 75/76)

Van Cổng Gang DN65 (Phi 75/76)

980.000đ
VCG65

Van cổng gang DN65 (kích cỡ danh nghĩa 2½ inch, lắp cho ống Ø76 mm hoặc OD 75 mm khi sử dụng đầu nối phù hợp) là dòng van chặn hai chiều, có thân bằng gang cầu GGG50 hoặc gang xám phủ sơn epoxy, cấp áp lực PN10/PN16 tùy model. Van đóng/mở bằng cách nâng hoặc hạ cánh van bọc cao su EPDM theo phương vuông góc với dòng chảy, dùng để đóng/ngắt hoàn toàn dòng lưu chất trong hệ thống cấp nước sinh hoạt, xử lý nước thải và PCCC công trình.

Còn hàng
Liên hệ

1. Bảng thông số kỹ thuật van cổng gang DN65

  • Trên các tuyến ống phân phối cấp thoát nước và hạ tầng M&E, dòng van cổng gang đĩa đệm cao su (Resilient Seated Gate Valve) DN65 luôn được ưu tiên nhờ cơ chế đóng kín tuyệt đối, hạn chế kẹt rác cặn ở đáy thân van.
Chỉ tiêu kỹ thuật Chi tiết thông số chuẩn công trình
Kích cỡ danh nghĩa DN65 – 2½ inch. Kết nối với ống Ø76 mm hoặc OD 75 mm
Vật liệu thân & nắp van Gang cầu dẻo (Ductile Iron - GGG50/QT450) hoặc Gang xám (GG25)
Đĩa van (Cánh cổng) Gang cầu bọc kín cao su nguyên sinh EPDM / NBR chịu mài mòn
Trục van (Ty van) Thép không gỉ SUS304 / SUS410 / SUS420 ren ngoài hoặc trong, Ty chìm, Ty nổi
Lớp sơn bảo vệ Phủ epoxy bên trong và bên ngoài. Chiều dày ≥ 250 µm và chứng nhận (đạt chuẩn nước sạch)
Cấp áp lực làm việc PN10 (1.0 MPa), PN16 (1.6 MPa), PN25
Tiêu chuẩn kết nối bích BS EN 1092-2 / BS 4504, DIN 2501, JIS B2220 10K
Nhiệt độ môi chất 10°C đến 80°C (tùy chỉnh tối đa 120°C với đĩa kim loại)
Môi trường ứng dụng Nước sạch sinh hoạt, PCCC, nước thải đã qua xử lý, HVAC

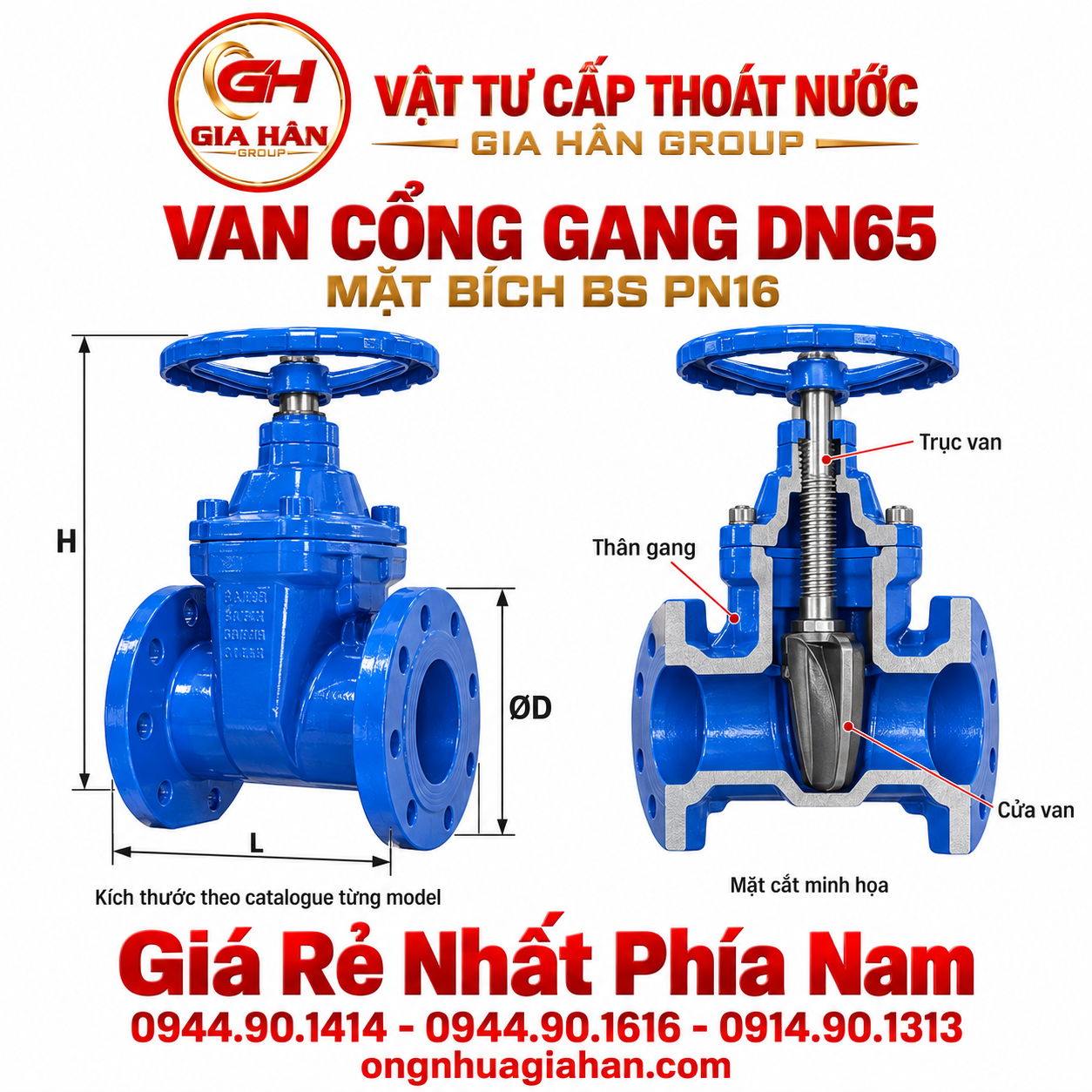

Bản vẽ cấu tạo kích thước van cổng gang DN65 mặt bích tiêu chuẩn BS PN16

Bản vẽ chi tiết kích thước tâm lỗ bích và hành trình đóng mở của van cổng gang DN65

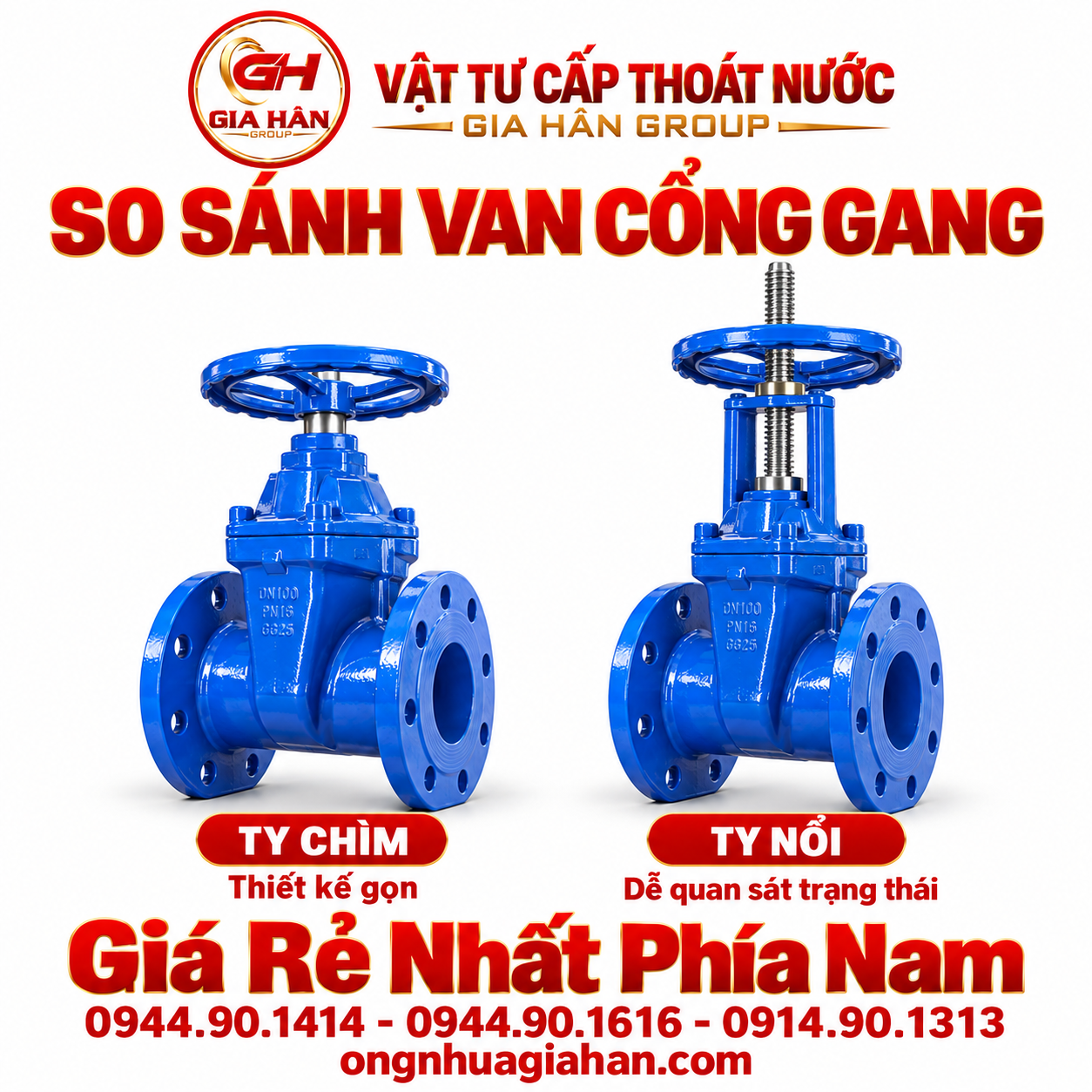

2. Các loại van cổng gang DN65 phổ biến trên công trình

Tùy vào mặt bằng hạ tầng và vị trí lắp đặt thực tế, kỹ sư cơ điện thường phân loại van cổng DN65 theo hai dạng ty van chính:

  1. Van cổng gang DN65 ty chìm (Non-Rising Stem):

    • Đặc tính: Khi xoay tay quay vô lăng, ty van chỉ quay tròn tại chỗ để kéo cánh van tịnh tiến lên xuống bên trong nắp van. Chiều cao tổng thể của van không đổi.

    • Ứng dụng: Tối ưu cho không gian lắp đặt chật hẹp, các hộp gen kỹ thuật tòa nhà, hố van ngầm hoặc trạm bơm gom nước thải.

  2. Van cổng gang DN65 ty nổi (Rising Stem):

    • Đặc tính: Trục van sẽ trồi lên cao khi mở van và hạ xuống khi đóng van, giúp nhân viên vận hành dễ dàng nhận biết trạng thái đóng/mở từ xa bằng mắt thường.

    • Ứng dụng: Phổ biến trong cụm van điều khiển phòng bơm và mạng lưới cấp nước PCCC (thường kết hợp kèm công tắc giám sát hành trình).

Với tuyến ống có kích thước nhỏ hơn, có thể tham khảo thêm Van Cổng Gang Mặt Bích hoặc các dòng Van Cổng Đồng Ren Trong nối ren để tối ưu chi phí và khối lượng thi công.

3. Bảng giá tham khảo van cổng gang DN65 theo thương hiệu

  • Giá van cổng gang DN65 phụ thuộc vào thương hiệu, kiểu ty van, cấp áp lực và tiêu chuẩn mặt bích PN10/PN16 từ các hãng sản xuất uy tín trên thị trường:
Thương hiệu van Xuất xứ công nghệ Quy cách vận hành Đơn giá tham khảo (VNĐ)
AUT Malaysia Ty chìm, tay quay vô lăng 980.000 – 1.250.000
ARV Malaysia Ty chìm / Ty nổi PN16 1.050.000 – 1.300.000
Shin Yi Việt Nam / Đài Loan Ty chìm tay quay RVHX 1.150.000 – 1.480.000
Wonil Hàn Quốc Mặt bích JIS 10K / PN16 1.650.000 – 2.100.000
Kitz / Toyo Nhật Bản Thân gang cao cấp JIS 10K 2.900.000 – 3.900.000

Lưu ý: Mức giá trên áp dụng cho dự toán tham khảo (chưa bao gồm VAT và chiết khấu theo giá trị đơn hàng dự án). Khi lập dự toán vật tư đồng bộ ống cấp thoát nước hoặc đầu nối, bạn có thể tham khảo thêm tại Bảng Giá Ống Nhựa Mới Nhất và Bảng Giá Phụ Kiện Ống Nhựa.

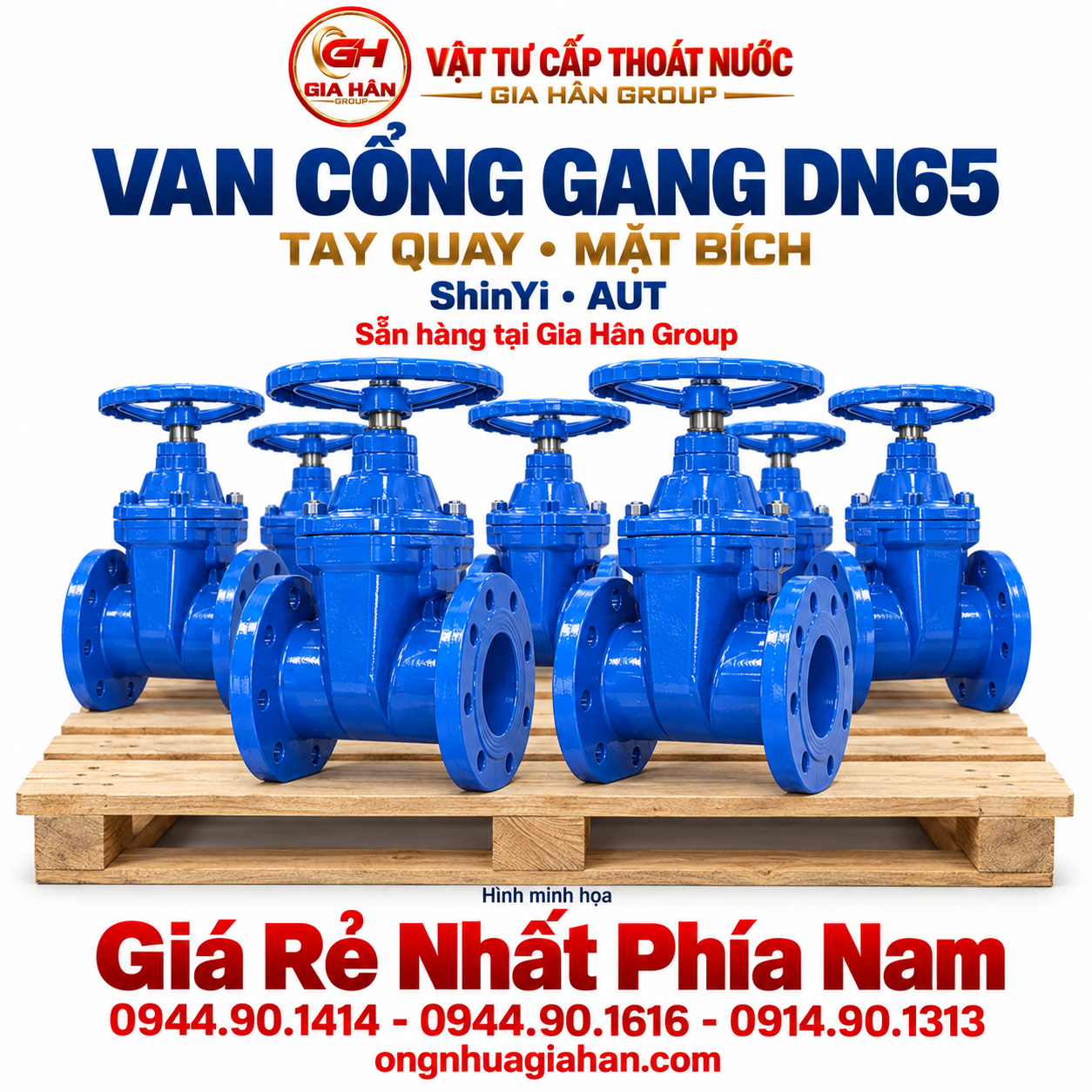

Lô van cổng gang DN65 tay quay mặt bích thương hiệu ShinYi và AUT sẵn hàng tại kho Gia Hân Group

Kiện van cổng gang DN65 sơn phủ Epoxy xanh đầy đủ tem nhãn CO/CQ chuẩn bị xuất giao công trình

4. Lưu ý khi lắp đặt và vận hành van cổng gang DN65

Để hạn chế rò rỉ và duy trì độ bền của van cổng gang DN65, cần chú ý các điểm sau:

  • Tuyệt đối không dùng để điều tiết lưu lượng: Van cổng chỉ làm việc ở trạng thái mở hoàn toàn (100%) hoặc đóng hoàn toàn (0%). Việc mở hé cánh van để giảm lưu lượng sẽ khiến dòng chảy áp lực cao xói mòn lớp cao su EPDM, gây rách đệm và hỏng van nhanh chóng.

  • Đồng bộ tiêu chuẩn mặt bích: Khi hàn mặt bích chờ trên ống thép hoặc lắp cùng đai bích ống nhựa/ống gang, phải kiểm tra kỹ số lỗ bu lông và khoảng cách tâm lỗ (PCD). Bích van chuẩn BS 4504 PN16 cho DN65 thường có 4 lỗ bu lông; nếu lắp nhầm bích DIN hay JIS có khoảng cách lỗ khác sẽ gây kích bích, ép vênh tai van dẫn đến nứt vỡ gang khi siết lực.

  • Kiểm soát búa nước: Tại các đầu đẩy của máy bơm tăng áp, nên kết hợp van một chiều lắp đặt trước van cổng để tiêu triệt phản lực nước dội ngược khi ngắt bơm đột ngột. Nếu tuyến ống có yêu cầu kỹ thuật ren nhỏ chuyển tiếp, có thể kết hợp các thiết bị từ Phụ Kiện Đồng để hoàn thiện cụm đồng hồ đo.

5. Mua van cổng gang DN65 chính hãng, chiết khấu cao ở đâu?

Để tránh rủi ro mua phải hàng gang tái chế kém chất lượng, sơn phủ mỏng hoặc đĩa van cao su pha tạp chất nhanh biến dạng, các nhà thầu nên lựa chọn đơn vị phân phối uy tín có kho bãi trực tiếp.

Vật Tư Cấp Thoát Nước Gia Hân Group là đại lý chuyên cung ứng van công nghiệp và vật tư ngành nước với cam kết:

  • Hàng nhập khẩu chính hãng (Shin Yi, AUT, ARV, Wonil...) đầy đủ chứng từ CO/CQ, Packing List.

  • Trữ lượng kho lớn tại TP. Hồ Chí Minh, đáp ứng nhanh tiến độ giao hàng cho các công trình trọng điểm tại miền Nam và các tỉnh lân cận.

  • Mức chiết khấu cạnh tranh trực tiếp cho nhà thầu cơ điện và ban quản lý dự án.

Quý khách hàng cần tư vấn kỹ thuật hoặc nhận file báo giá chi tiết, vui lòng liên hệ trực tiếp phòng kinh doanh để được phản hồi trong vòng 15 phút.
