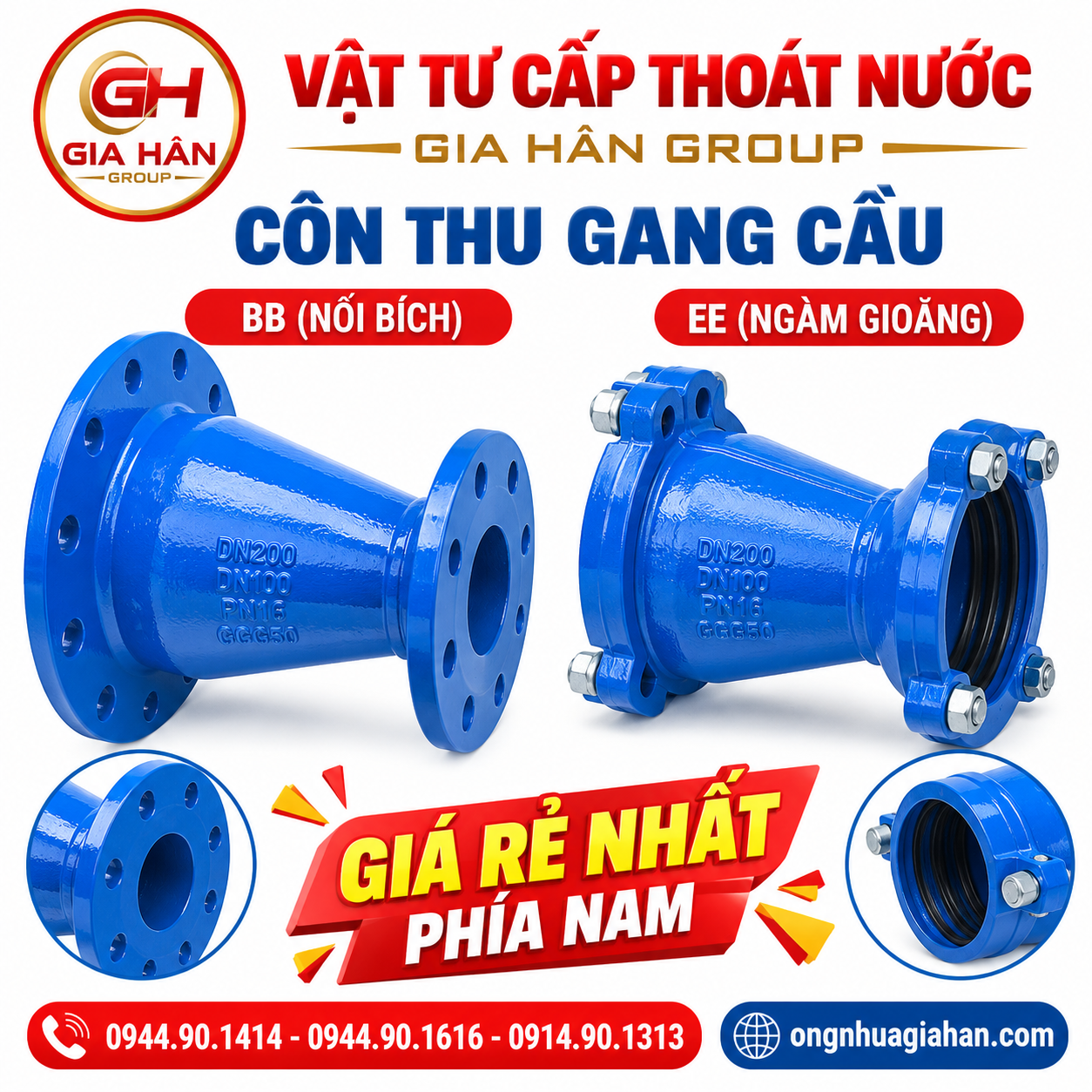

Côn Thu Gang Cầu BB và EE

Côn Thu Gang Cầu BB và EE

650.000đ
NGG

Côn thu gang cầu BB/EE (Ductile Iron Reducer) là phụ kiện đường ống dùng để thu hẹp hoặc mở rộng tiết diện dòng chảy giữa hai đường kính danh nghĩa (DN) khác nhau. Trong đó, côn thu BB sử dụng hai đầu nối mặt bích bắt bu lông cố định cho van và đồng hồ, còn côn thu EE dùng hai đầu ngàm ép gioăng cao su ngậm trực tiếp vào thân ống trơn (HDPE, uPVC, gang) giúp thi công nhanh và bù trừ lún lệch góc.

Còn hàng
Liên hệ

Côn Thu Gang Cầu BB và EE: Phân Biệt, Thông Số Kỹ Thuật & Hướng Dẫn Lựa Chọn

Trong thi công mạng lưới cấp thoát nước, hạ tầng đô thị và hệ thống PCCC, việc thay đổi kích cỡ ống trên tuyến dẫn là yêu cầu kỹ thuật thường gặp. Côn thu gang cầu (bầu giảm gang) giữ vai trò chuyển bậc dòng chảy êm thuận, kiểm soát áp lực và lưu tốc. Tùy thuộc vào yêu cầu kết nối cố định chịu lực hay đấu nối ống trơn co giãn, kỹ sư sẽ chỉ định dòng côn BB hoặc côn EE thuộc danh mục Phụ kiện ống gang cầu.

1. Côn thu gang cầu BB và EE là gì?

  • Côn thu BB (Double Flanged Reducer): Thiết kế hai đầu là mặt bích đúc liền thân ống. Các mặt bích được gia công lỗ bu lông theo tiêu chuẩn (BS, DIN, ISO, JIS), liên kết cơ khí cứng vững thông qua bu lông siết chặt và gioăng cao su làm kín ở giữa.

  • Côn thu EE (Double Socket Reducer): Thiết kế hai đầu dạng miệng bát (ngàm), bên trong có gioăng cao su đàn hồi EPDM. Kiểu nối này cho phép đút trực tiếp phần đầu trơn của ống gang, ống uPVC hoặc ống HDPE vào mà không cần hàn bích.

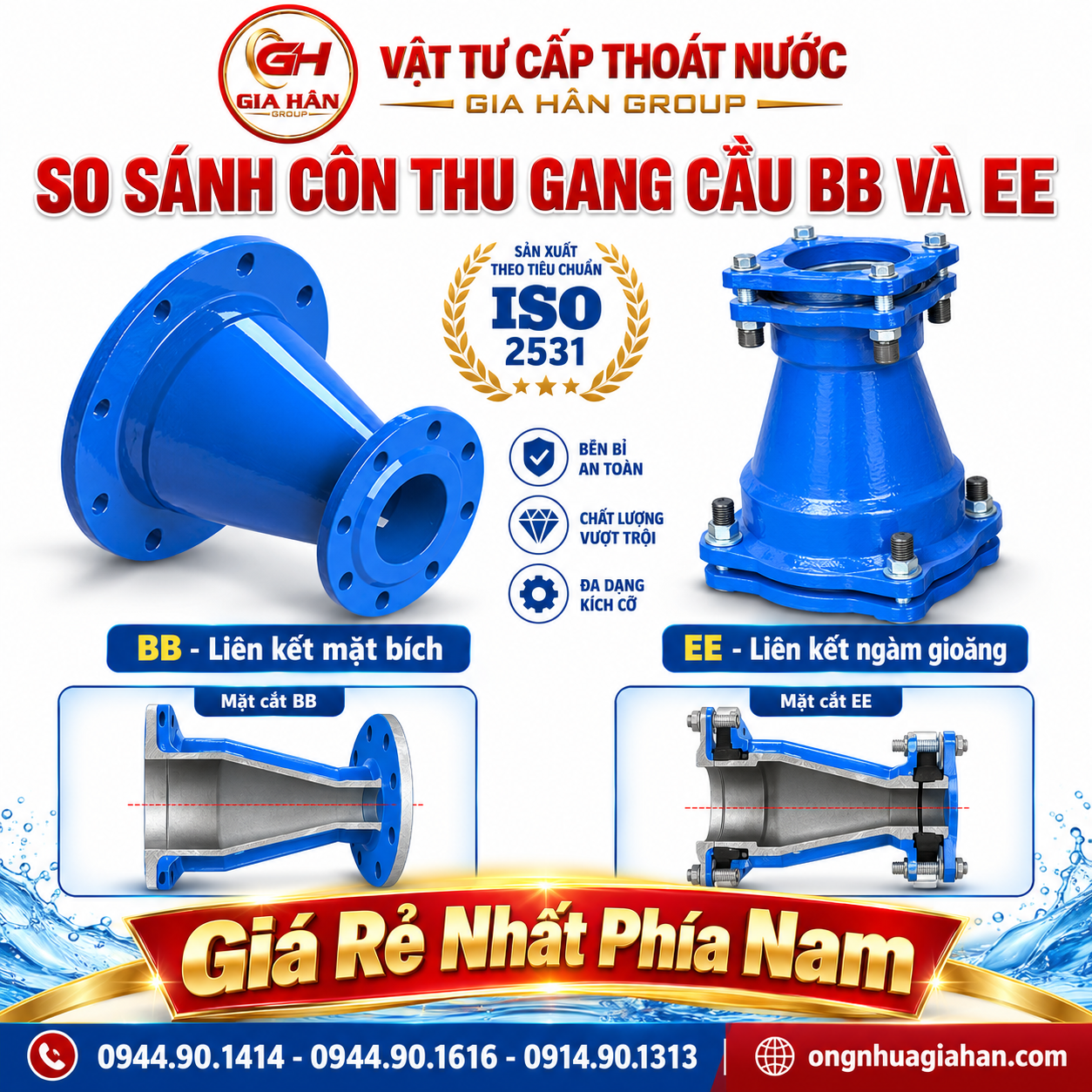

Côn thu gang cầu BB hai đầu bích và côn thu gang EE ngàm gioăng cao su

Côn thu gang cầu BB (trái - liên kết mặt bích) và côn thu gang EE (phải - liên kết ngàm gioăng) sản xuất theo chuẩn ISO 2531

2. So sánh chi tiết: Côn thu BB và Côn thu EE

Tiêu chí kỹ thuật Côn thu gang cầu BB Côn thu gang cầu EE
Kiểu kết nối Hai đầu mặt bích (Flange - Flange) Hai đầu ngàm gioăng cao su (Socket - Socket)
Phương thức lắp ráp Bắt bu lông siết đều lực đối xứng Cắm lồng đầu ống trơn, siết tai ngàm ép gioăng
Khả năng co giãn / chuyển vị Cố định hoàn toàn, độ cứng vững cao Cho phép độ lệch góc nhẹ (1° – 3°), giảm rung chấn
Áp lực làm việc PN10, PN16, PN25 PN10, PN16
Độ tiện lợi thi công Cần đường ống có sẵn mặt bích Thi công nhanh trực tiếp tại hố đào, không cần hàn bích
Ứng dụng tiêu biểu Cụm van trạm bơm, hố van kỹ thuật Tuyến ống chôn ngầm chạy dài ngoài hiện trường

Ngoài dạng côn đồng tâm (tâm hai đầu ống thẳng hàng), với các tuyến ống ngang gần trạm bơm, kỹ sư thường ưu tiên côn lệch tâm (đáy phẳng) để tránh hiện tượng xâm thực bọt khí làm hỏng cánh bơm.

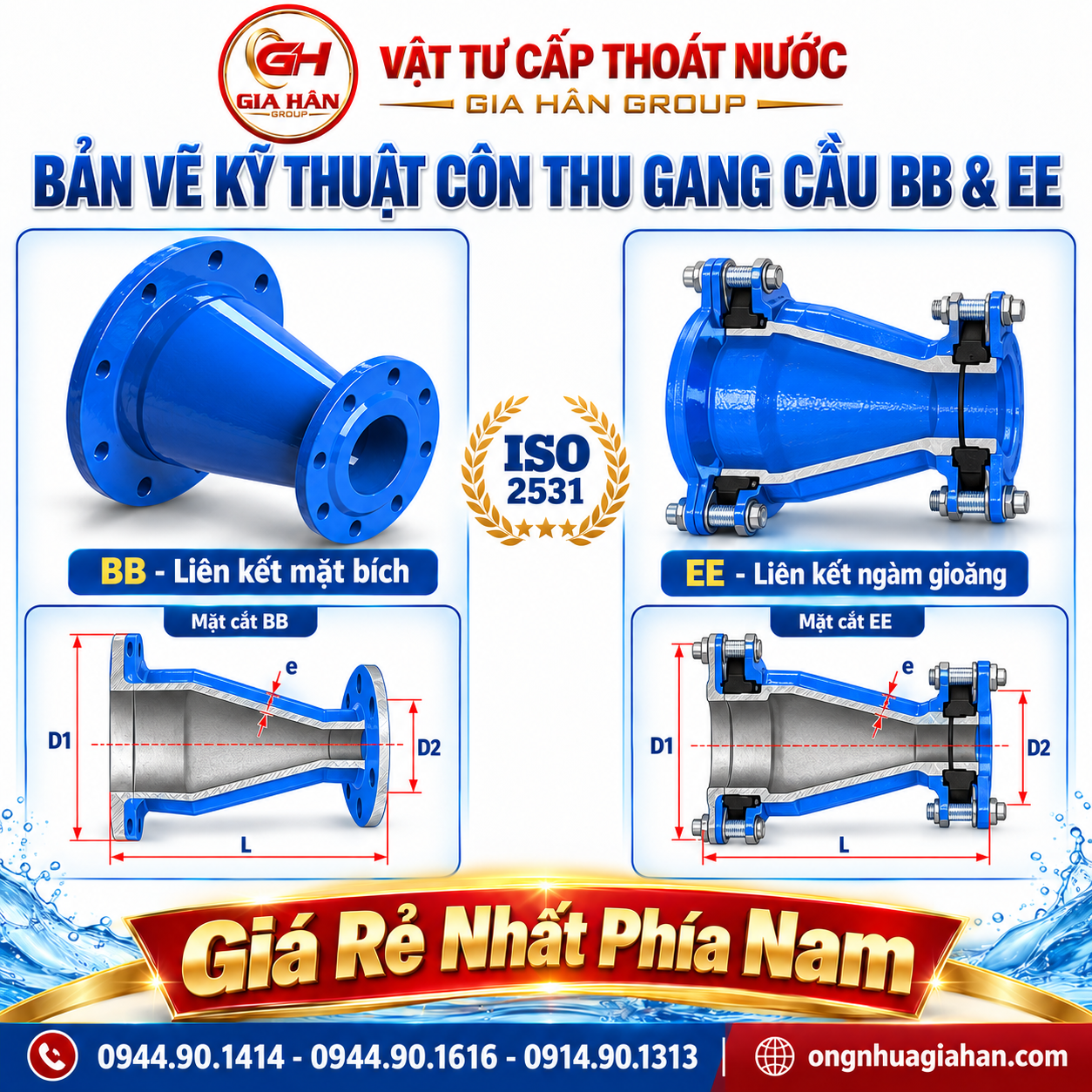

Bản vẽ kỹ thuật quy cách kích thước côn thu gang cầu BB EE

Bản vẽ mô phỏng kích thước hình học chiều dài L và dung sai chiều dày vách côn thu gang cầu

3. Ứng dụng thực tế trong cụm van và trạm bơm

Việc bố trí côn thu gang cầu trên hệ thống thường gắn liền với sự đồng bộ của các thiết bị cơ khí đi kèm:

  1. Lắp đặt tại cụm van điều tiết và trạm bơm:

    Khi hạ kích thước ống để đấu nối vào các thiết bị điều khiển dòng chảy như Van cổng gang mặt bích, côn thu BB được siết trực tiếp vào thân van, tạo thành cụm van liền mạch, chịu rung giật tốt khi đóng/mở đĩa van.

  2. Chuyển tiếp giữa ống trơn và cụm van bích:

    Trường hợp tuyến ống chính là HDPE hoặc uPVC đi thẳng vào hố van, người ta thường phối hợp côn thu BB cùng với Khớp nối mềm BE để biến đầu ống trơn thành đầu bích tiêu chuẩn, triệt tiêu ứng suất kéo co giãn nhiệt.

  3. Cố định chống trượt trên nền đất yếu:

    Đối với các nhánh ống dùng côn thu đầu nong hoặc hệ thống ống gang nối ngàm chịu áp lớn, có thể tăng cường sử dụng thêm Đai ngàm ống nong gang để khóa khớp, chống hiện tượng tuột ống khi có hiện tượng búa nước.

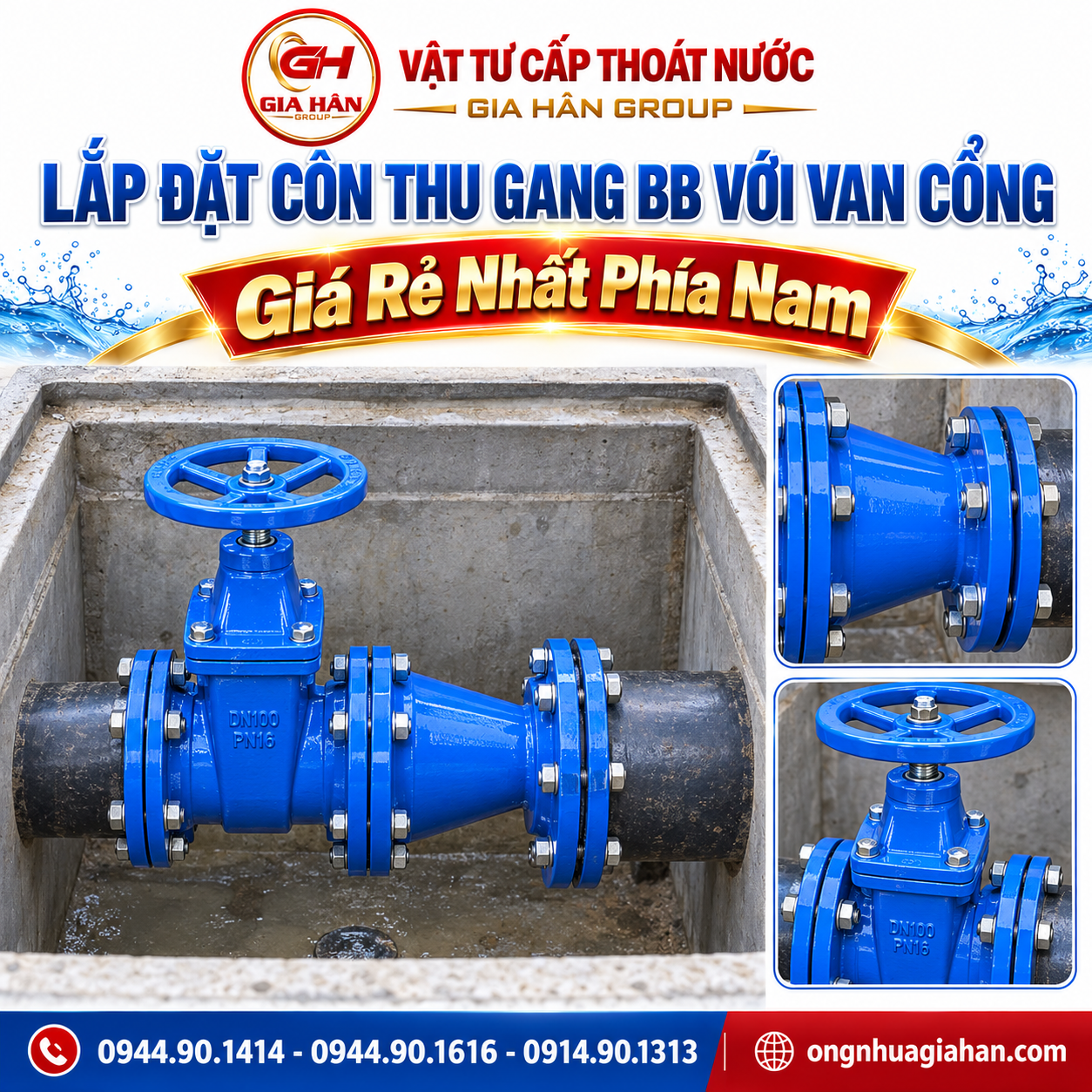

Cụm van cổng gang mặt bích lắp cùng côn thu gang cầu BB

Côn thu gang BB lắp nối tiếp với cụm van cổng mặt bích trong hố đồng hồ kỹ thuật

4. Lưu ý khi thi công lắp đặt để tránh rò rỉ

  • Vệ sinh bề mặt: Làm sạch tuyệt đối cát, bùn đất bám trên mặt bích hoặc rãnh đặt gioăng EPDM. Bề mặt bích có vết xước sâu cần được xử lý để tránh rò rỉ áp suất ngầm.

  • Nguyên tắc siết bu lông: Khi lắp côn thu BB, bắt buộc siết ốc theo hình chữ thập (đối xứng) qua nhiều vòng để phân bố đều lực ép lên gioăng đệm; không siết chặt cục bộ một bên làm vênh tai bích.

  • Căn chỉnh đồng tâm: Trước khi siết chặt, phải kiểm tra độ thẳng trục của hai đầu ống. Khi tích hợp phụ kiện trong mạng lưới đường ống ngầm, kỹ sư thi công có thể tham khảo thêm quy trình căn chỉnh và thử áp qua tài liệu Hướng dẫn lắp đặt van gang để đảm bảo không phát sinh lực cưỡng bức uốn gãy cổ côn.

5. Bảng thông số kích thước & Báo giá tham khảo

  • Vật liệu: Gang cầu FCD450/GGG50, sơn Epoxy dày ≥ 250 µm, áp lực PN10/PN16.
Quy cách (DN) Kiểu nối Chiều dài tiêu chuẩn L (mm) Trọng lượng ước tính (kg) Giá tham khảo (VNĐ)
DN 80/50 BB 200 ~ 11.5 650.000 – 780.000
DN 100/80 BB / EE 200 ~ 14.0 850.000 – 1.050.000
DN 150/100 BB / EE 300 ~ 24.5 1.650.000 – 1.950.000
DN 200/150 BB / EE 300 ~ 35.0 2.450.000 – 2.900.000
DN 250/200 BB 300 ~ 48.0 3.600.000 – 4.200.000
DN 300/200 BB / EE 350 ~ 62.0 4.800.000 – 5.600.000

Ghi chú: Đơn giá thực tế biến động theo thời điểm nhập nguyên liệu phôi gang và số lượng đặt hàng theo từng dự án. Các cỡ lớn hơn từ DN350 đến DN800 được gia công đúc theo tiến độ hợp đồng.
