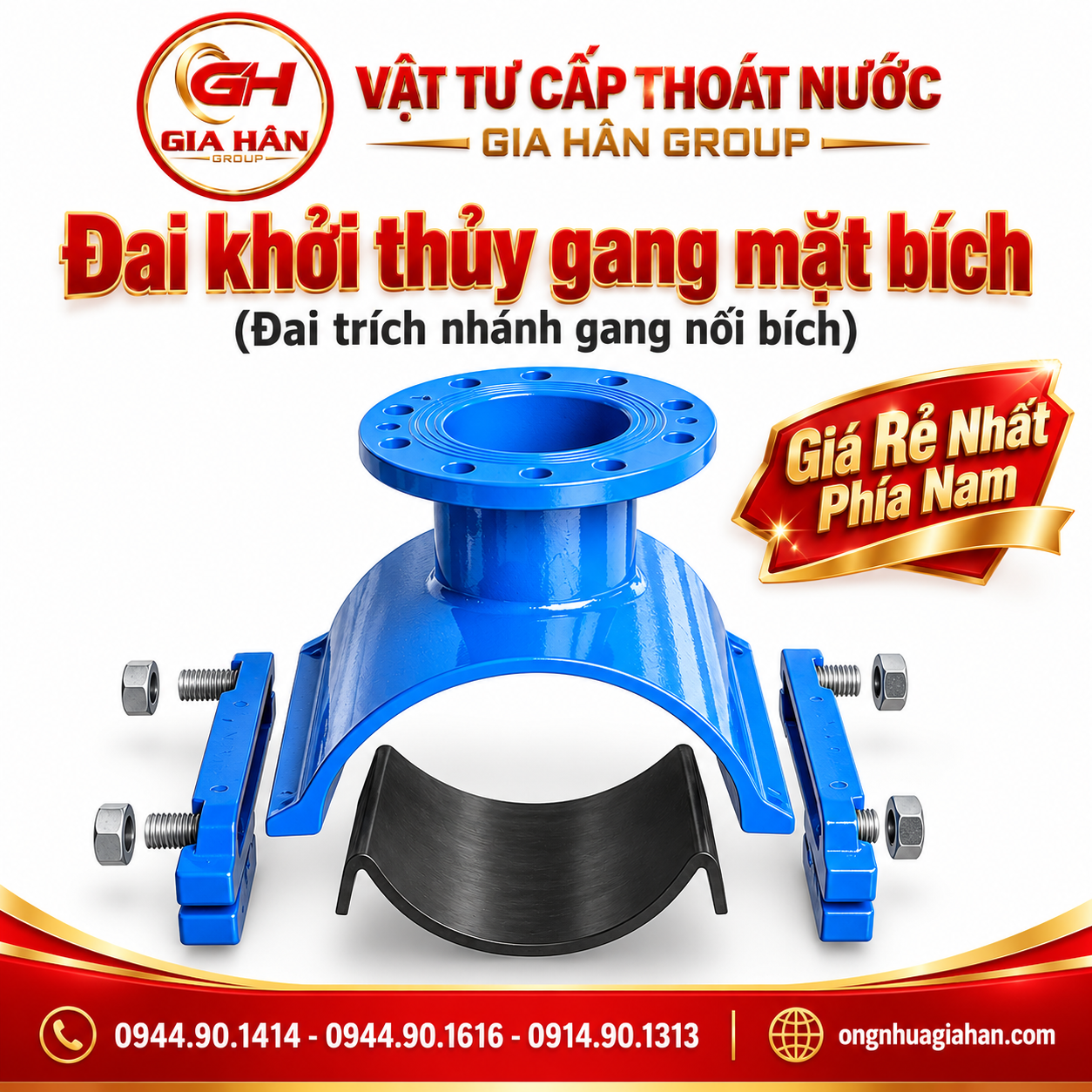

Đai Khởi Thủy Gang Mặt Bích (Đai Trích Nhánh Gang Nối Bích)

Đai Khởi Thủy Gang Mặt Bích (Đai Trích Nhánh Gang Nối Bích)

520.000đ
DKTGMB

Đai khởi thủy gang mặt bích đúc từ gang cầu (Ductile Iron), sơn phủ Epoxy tĩnh điện toàn phần, kết hợp gioăng cao su EPDM đàn hồi. Phụ kiện có nhiệm vụ trích chia tuyến ống nhánh dạng mặt bích tiêu chuẩn ISO/BS từ đường ống chính (HDPE, uPVC, gang) mà không làm gián đoạn dòng chảy. Phù hợp cho cấp nước đô thị, mạng lưới phân phối và trạm bơm với cấp áp lực PN10 - PN16.

Còn hàng
Liên hệ

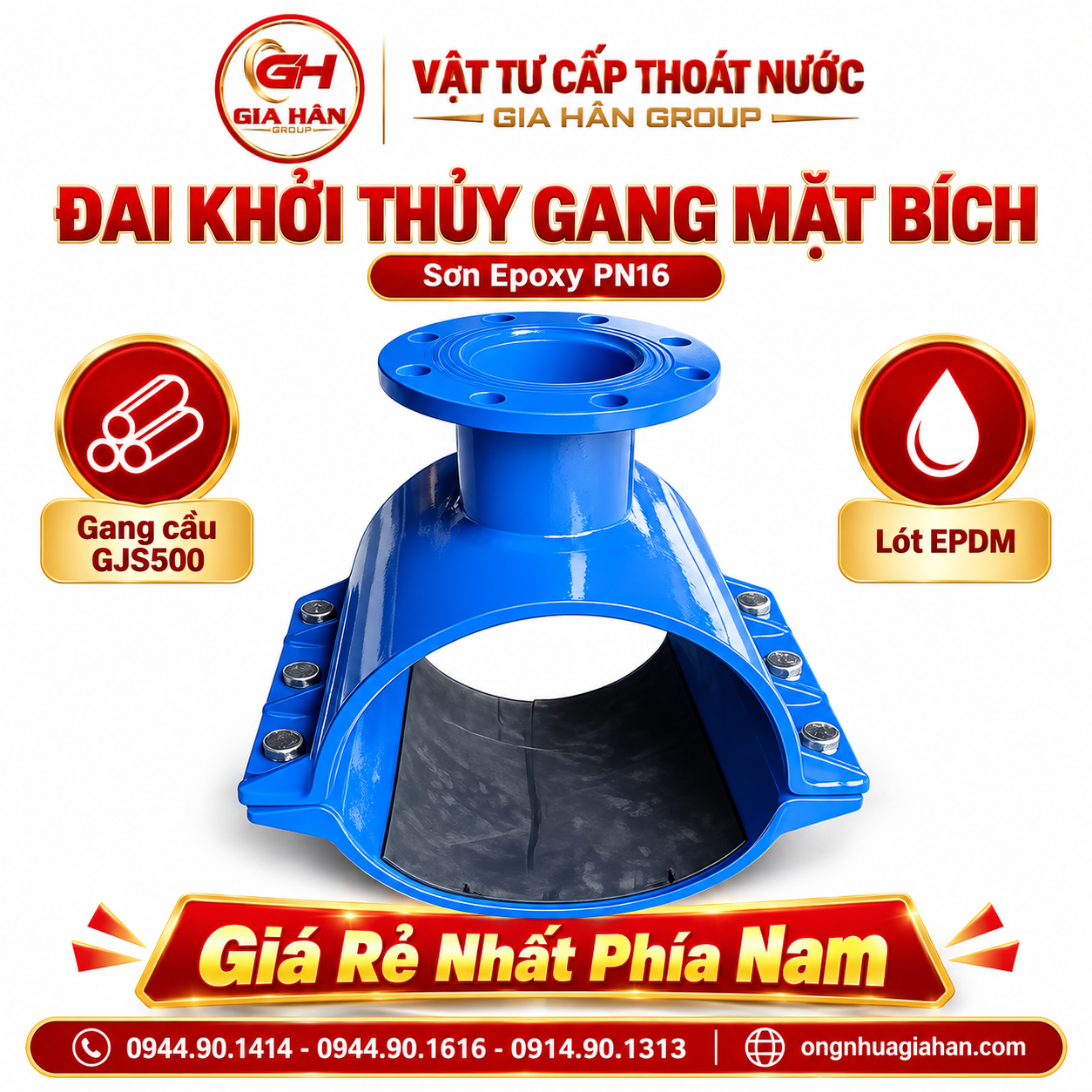

Đai khởi thủy gang mặt bích sơn phủ epoxy màu xanh nối ống HDPE uPVC

Đai khởi thủy gang mặt bích đúc từ gang cầu GJS500, sơn phủ Epoxy tĩnh điện dày dặn, lót đệm cao su EPDM bao phủ toàn diện lòng đai

THÔNG SỐ KỸ THUẬT

Thông số Giá trị kỹ thuật
Quy cách ống chính (OD) D63, D75, D90, D110, D160, D200, D225, D250, D315 đến D600 mm
Quy cách cửa nhánh (DN) DN50, DN65, DN80, DN100, DN125, DN150, DN200
Vật liệu thân đai Gang cầu GJS500-7 / FCD450-12 (Ductile Iron)
Lớp sơn hoàn thiện Sơn tĩnh điện Epoxy màu xanh (Resin Powder), độ dày ≥ 250 µm
Đệm làm kín (Gioăng) Cao su EPDM nguyên sinh đàn hồi cao (đạt chuẩn nước sinh hoạt)
Bu lông & Đai ốc Thép mạ kẽm cường độ cao 8.8 hoặc Inox 304 / Inox 316
Áp lực làm việc PN10 (10 bar) – PN16 (16 bar)
Tiêu chuẩn mặt bích ISO 7005-2, BS 4504, BS EN 1092-2 (PN10 / PN16)
Tiêu chuẩn sản xuất ISO 2531:2009, TCVN 10177:2013, BS EN 545
Đường ống áp dụng Ống nhựa uPVC, HDPE (PE100), ống gang cầu, ống thép đen

BẢNG GIÁ ĐAI KHỞI THỦY GANG MẶT BÍCH (THAM KHẢO TẠI KHO)

  • Đơn giá áp dụng cho cấu hình trọn bộ (gồm thân đai gang 2 nửa, gioăng cao su đúc EPDM và bu lông siết). Giá thực tế phụ thuộc vào thương hiệu (T-Blue, Shinyi, Hada...), cấp áp lực bích (PN10/PN16) và khối lượng cấp cho dự án:
Quy cách (Ống chính OD × Nhánh bích DN) Đường kính thân đai (mm) Đường kính cổ bích Cấp áp lực Giá tham khảo (VNĐ/Bộ) Tình trạng
D75 × DN50 Phi 75 DN50 (2") PN10/16 460.000 – 520.000 Sẵn kho
D90 × DN50 Phi 90 DN50 (2") PN10/16 510.000 – 580.000 Sẵn kho
D110 × DN50 Phi 110 DN50 (2") PN10/16 580.000 – 660.000 Sẵn kho
D110 × DN80 Phi 110 DN80 (3") PN10/16 690.000 – 780.000 Sẵn kho
D110 × DN100 Phi 110 DN100 (4") PN10/16 820.000 – 940.000 Sẵn kho
D160 × DN50 Phi 160 DN50 (2") PN10/16 720.000 – 810.000 Sẵn kho
D160 × DN80 Phi 160 DN80 (3") PN10/16 860.000 – 980.000 Sẵn kho
D160 × DN100 Phi 160 DN100 (4") PN10/16 990.000 – 1.150.000 Sẵn kho
D200 × DN50 Phi 200 DN50 (2") PN10/16 950.000 – 1.100.000 Sẵn kho
D200 × DN100 Phi 200 DN100 (4") PN10/16 1.250.000 – 1.420.000 Sẵn kho
D200 × DN150 Phi 200 DN150 (6") PN10/16 1.680.000 – 1.950.000 Sẵn kho
D250 × DN100 Phi 250 DN100 (4") PN10/16 1.580.000 – 1.820.000 Sẵn kho
D250 × DN150 Phi 250 DN150 (6") PN10/16 2.100.000 – 2.450.000 Sẵn kho
D315 × DN100 Phi 315 DN100 (4") PN10/16 2.350.000 – 2.700.000 Sẵn kho
D315 × DN150 Phi 315 DN150 (6") PN10/16 2.850.000 – 3.300.000 Sẵn kho
D315 × DN200 Phi 315 DN200 (8") PN10/16 3.600.000 – 4.200.000 Sẵn kho
D400 – D600 Phi 400 - 600 DN100 – DN300 PN10/16 Liên hệ theo dự án Đặt đúc

BẢNG KÍCH THƯỚC MẶT BÍCH CỦA CỔ NHÁNH (TIÊU CHUẨN ISO / BS)

  • Để đấu nối chính xác với van hoặc thiết bị kế tiếp, tâm lỗ bu lông mặt bích đầu ra tuân thủ nghiêm ngặt tiêu chuẩn BS 4504 / ISO 7005-2:
Cỡ bích nhánh (DN) Đường kính ngoài bích (D) Đường kính tâm bu lông (PCD) Số lỗ bu lông (n) Đường kính lỗ bích (mm) Cỡ bu lông liên kết
DN50 165 mm 125 mm 4 18 M16
DN65 185 mm 145 mm 4 18 M16
DN80 200 mm 160 mm 4 (hoặc 8) 18 M16
DN100 220 mm 180 mm 8 18 M16
DN125 250 mm 210 mm 8 18 M16
DN150 285 mm 240 mm 8 22 M20
DN200 340 mm 295 mm 8 (PN10) / 12 (PN16) 22 M20

ĐẶC ĐIỂM & KẾT CẤU CỦA ĐAI KHỞI THỦY GANG MẶT BÍCH

Sản phẩm được tối ưu cho các công trình hạ tầng chôn ngầm nhờ kết cấu 4 phần vững chắc:

  1. Vỏ gang cầu 2 mảnh ôm trọn ống: Thân trên (mang cổ bích) và thân dưới kết hợp tạo thành vòng tròn ôm khít tuyệt đối đường kính ngoài của ống. Gang cầu có độ giãn dài và độ dẻo dai cao, hạn chế gãy giòn khi có tải trọng xe cộ chạy qua phía trên hố chôn.

  2. Cổ bích đúc liền: Cổ bích có chiều dài tiêu chuẩn để đưa đĩa khoan rút lõi vào và tạo khoảng hở thao tác siết bu lông với thiết bị đối ứng. Bề mặt bích có tiện các đường gân rãnh nước tròn đồng tâm giúp ép chặt gioăng cao su đệm bích.

  3. Lớp đệm gioăng EPDM biên dạng định hình: Tấm cao su nguyên sinh EPDM bao trùm toàn bộ mặt trong của nửa đai trên và ôm vòng qua lỗ khoét. Lực nén đàn hồi giúp gioăng tạo thành vòng đệm kín khép kín xung quanh vị trí khoan, loại bỏ nguy cơ xì nước dưới áp suất làm việc lên đến 16 bar.

  4. Cụm bu lông – đai ốc tai đai: Được bố trí đối xứng từ 4, 6 đến 8 bu lông (tùy kích thước thân đai). Cụm ren thép mạ kẽm hoặc Inox chống trượt ren, cho phép siết lực lớn mà không bị biến dạng tai đai.

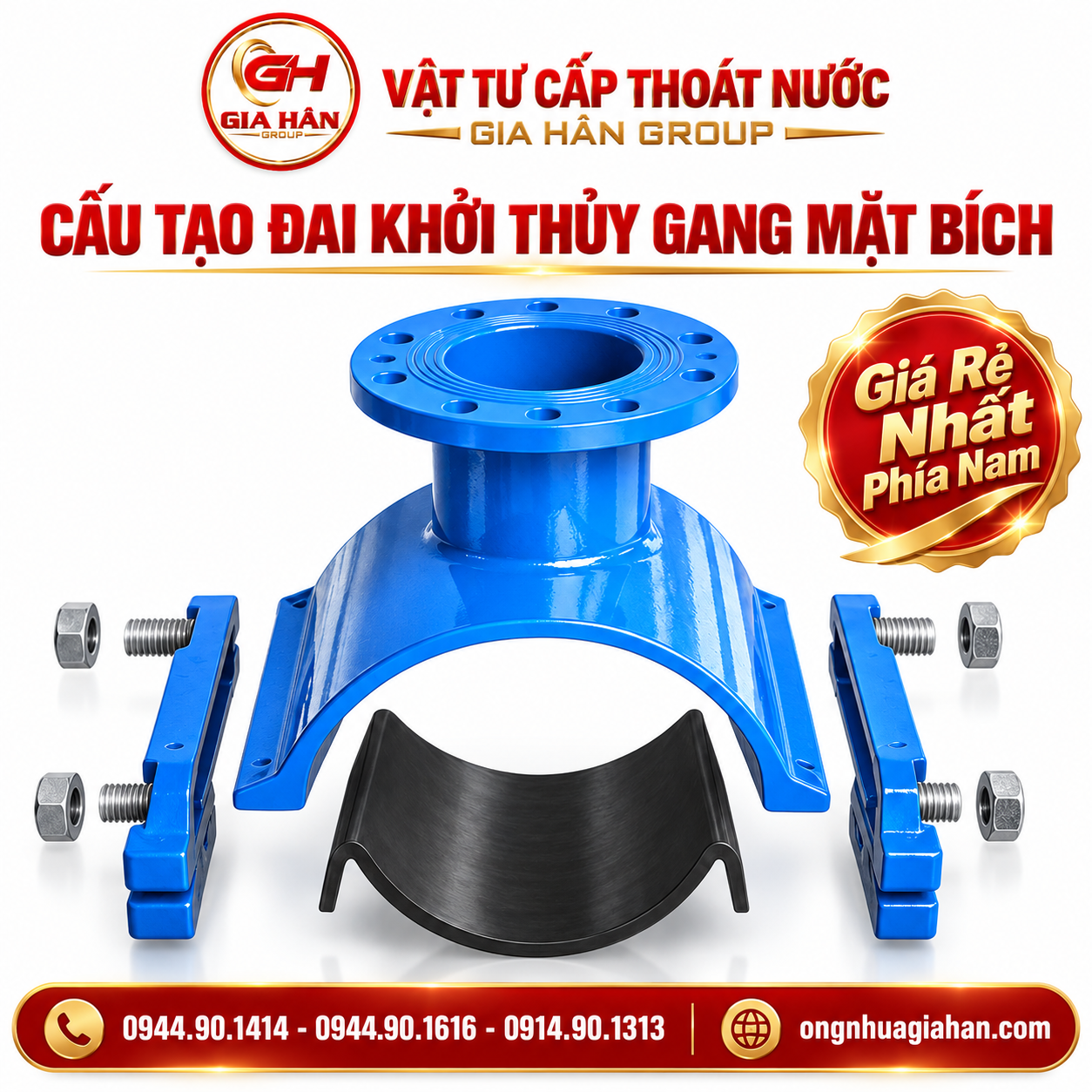

Cấu Tạo Đai Khởi Thủy Gang Mặt Bích

ĐAI KHỞI THỦY GANG PHÙ HỢP VỚI CÁC LOẠI ĐƯỜNG ỐNG NÀO?

Trước khi mua đai khởi thủy gang, bước quan trọng nhất là xác định chính xác chủng loại ống và đường kính ngoài thực tế (OD - Outer Diameter):

  • Đối với tuyến ống HDPE: Khi lắp trên tuyến PE100, cần kiểm tra chính xác OD và cấp áp lực của Ống Nhựa HDPE trước khi chọn đường kính thân đai và quy cách nhánh. Ống HDPE có tính đàn hồi và co ngót nhiệt, vì vậy gioăng EPDM của đai gang sẽ đóng vai trò hấp thụ chuyển vị, duy trì độ kín khít lâu dài.

  • Đối với tuyến ống nhựa uPVC: Với tuyến PVC-U, nên đối chiếu đường kính ngoài thực tế trong bảng Quy Cách Ống PVC-U Tiền Phong trước khi xác định cỡ đai; không nên chỉ dựa vào cách gọi DN hoặc “phi” để tránh việc thân đai quá lỏng hoặc cấn vỡ thành ống khi siết bu lông.

  • Đối với tuyến ống gang xám, gang cầu: Thân đai gang mặt bích khớp hoàn toàn với đường kính ngoài của ống gang theo tiêu chuẩn ISO 2531.

ỨNG DỤNG THỰC TẾ TRONG HẠ TẦNG CẤP THOÁT NƯỚC & PCCC

  1. Lắp đặt cụm van khóa phân nhánh: Sau cửa ra mặt bích của đai trích nhánh, có thể bố trí Van Cổng Gang Mặt Bích để đóng ngắt độc lập tuyến nhánh khi vận hành hoặc bảo trì. Đây là mô hình lắp đặt tiêu chuẩn trên các trục đường phân phối nước đô thị.

  2. Trích nhánh lắp van xả khí trên đỉnh dốc: Một ứng dụng của điểm trích nhánh trên tuyến cấp nước là tạo vị trí lắp Van Xả Khí Gang tại các điểm cần thu và giải phóng khí tích tụ trong đường ống, ngăn ngừa hiện tượng búa nước và tắc nghẽn bọt khí.

  3. Đấu nối trụ cứu hỏa ngầm hoặc trụ nổi: Trích một cửa ra DN100 trực tiếp từ tuyến ống cấp nước chính D110, D160 hoặc D200 để cấp nước liên tục cho họng chữa cháy cứu hỏa.

  4. Lắp đặt đồng hồ đo lưu lượng tổng: Tạo cửa nhánh để đưa nước qua cụm bích đồng hồ nước dạng cơ hoặc đồng hồ đo lưu lượng điện từ.

BẢNG SO SÁNH: ĐAI KHỞI THỦY GANG MẶT BÍCH VS. TÊ GANG CẦU BBB

  • Để chọn phương án thi công tối ưu kinh phí và kỹ thuật, các kỹ sư thường cân nhắc giữa hai giải pháp phân nhánh:
Tiêu chí so sánh Đai khởi thủy gang mặt bích Tê gang cầu BBB
Bản chất kỹ thuật Tạo cửa rẽ nhánh trực tiếp trên thân ống Cắt đôi ống chính để chèn phụ kiện phân nhánh
Ngữ cảnh phù hợp Tuyến đang chạy nước, nâng cấp hoặc mở rộng Với tuyến xây mới hoặc vị trí cho phép thay đổi cấu hình đường ống, Tê Gang Cầu BBB là phương án phân nhánh bằng ba đầu mặt bích. Đai trích nhánh phù hợp hơn khi cần tạo một cửa nhánh trực tiếp trên thân tuyến ống.
Yêu cầu ngắt dòng Không cần ngắt nước (khoan sống rút lõi) Bắt buộc cô lập tuyến, xả cạn nước trước khi cắt
Phụ kiện kèm theo Chỉ cần 1 đai khởi thủy hoàn chỉnh Cần 1 tê BBB + 2 mối nối mềm (BE hoặc EE)
Thời gian thi công Nhanh chóng (khoảng 30 – 45 phút) Kéo dài (3 – 5 giờ bao gồm cắt ống và đấu nối bù)
Chi phí tổng thể Tiết kiệm đáng kể nhân công và vật tư phụ Chi phí vật tư và đào đắp hố móng cao hơn

TIÊU CHUẨN SẢN XUẤT & HỒ SƠ CHỨNG CHỈ (CO/CQ)

Sản phẩm đai khởi thủy gang mặt bích do Gia Hân Group phân phối đều trải qua quy trình kiểm soát chất lượng chặt chẽ:

  • Tiêu chuẩn vật liệu: Gang cầu đúc theo tiêu chuẩn ISO 2531:2009 / EN 545; cơ tính chịu kéo ≥ 500 MPa.

  • Tiêu chuẩn kiểm tra áp lực: Thử nghiệm áp lực tĩnh thủy lực theo ISO 5208 (thân thử 1.5 PN ~ 24 bar, đệm kín thử 1.1 PN ~ 17.6 bar).

  • Hồ sơ nghiệm thu dự án: Cung cấp đầy đủ Giấy chứng nhận xuất xứ (C/O), Giấy chứng nhận chất lượng (C/Q), kết quả kiểm định an toàn vệ sinh của lớp sơn phủ tiếp xúc với nước sinh hoạt.

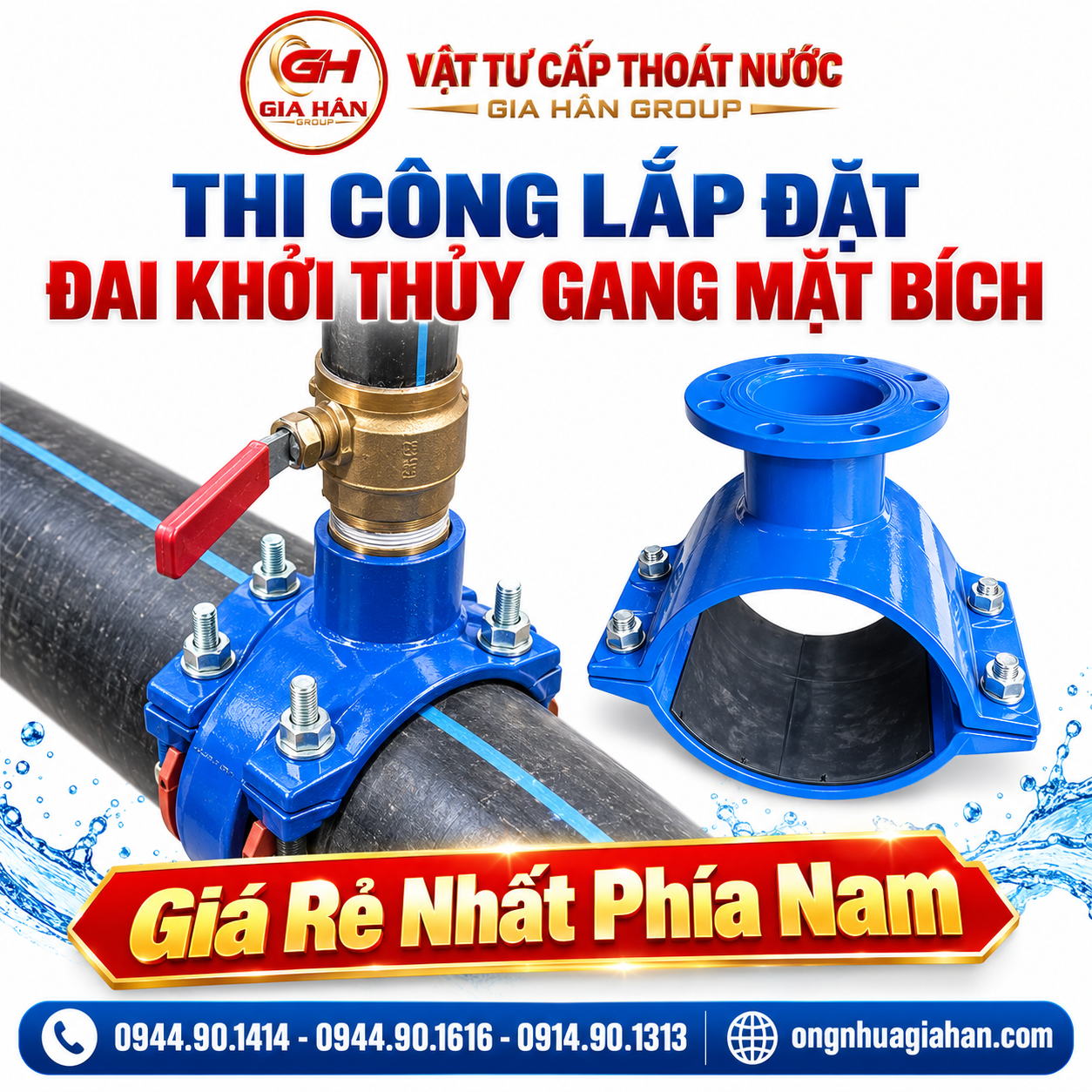

Thi công lắp đặt đai khởi thủy gang mặt bích trên đường ống cấp nước

Lắp đặt đai khởi thủy gang mặt bích để tạo điểm trích nhánh trên tuyến ống chính, kết nối với van hoặc đường ống nhánh qua đầu bích

CÂU HỎI THƯỜNG GẶP

1. Đai khởi thủy gang mặt bích có bị xoay hoặc trượt dọc ống khi vận hành không?

  • Không. Khi siết bu lông đúng lực momen thiết kế, lớp lót cao su EPDM có gân nhám sẽ ép chặt vào bề mặt ống, tạo ma sát cơ học rất lớn. Thân gang cầu định hình ôm cứng chu vi ống ngăn chặn hoàn toàn hiện tượng xoay hay xê dịch dọc trục.

2. Khi nào nên dùng đai khởi thủy ngõ bích thay vì đai ngõ ren?

  • Nên chọn ngõ bích khi cửa nhánh có đường kính từ DN50 (Phi 60 mm) trở lên, hoặc khi tuyến nhánh cần lắp các thiết bị nặng như van cổng gang, van bướm, van xả khí công nghiệp và đồng hồ nước. Kết nối mặt bích có khả năng chịu xung áp và mô-men xoắn vượt trội so với mối nối ren.

3. Bề mặt ngoài ống HDPE bị xước nhẹ có lắp đai khởi thủy được không?

  • Được, nhưng cần dùng giấy ráp mịn chà phẳng vết xước gờ trước khi lắp. Tấm đệm EPDM có độ dày và tính biến dạng đàn hồi tốt, đủ khả năng điền đầy các vết xước nông để ngăn ngừa rò rỉ nước.

TƯ VẤN & NHẬN BÁO GIÁ DỰ ÁN

VẬT TƯ CẤP THOÁT NƯỚC GIA HÂN GROUP – Nhà phân phối cấp 1 phụ kiện gang, van công nghiệp và giải pháp vật tư đường ống hàng đầu tại miền Nam và Tây Nguyên.

  • Văn phòng kinh doanh: 182/44/13 Hồ Văn Long, Khu phố 1, Phường Bình Tân, TP. Hồ Chí Minh

  • Kho hàng: 265 Đường số 1, Phường Bình Tân, TP. Hồ Chí Minh

  • Hotline / Zalo tư vấn 24/7: 0914.90.1313 – 0944.90.1414 – 0944.90.1616

  • Email tiếp nhận hồ sơ thầu: ghgroup.vn@gmail.com

  • Website: https://ongnhuagiahan.com/

  • Sẵn kho số lượng lớn đai khởi thủy gang mặt bích từ D63 đến D600, nhánh bích DN50 – DN200.

  • Giá chiết khấu dự án cạnh tranh trực tiếp từ nhà máy.

  • Hỗ trợ giao hàng nhanh tận chân công trường, cung cấp đầy đủ bản vẽ kỹ thuật và hồ sơ CO/CQ.

Tác Giả & Biên Soạn

  • Biên soạn: Kỹ sư vật tư hạ tầng – Gia Hân Group - Dương Đình Bình

  • Tham vấn kỹ thuật: Bộ phận Kỹ thuật & Bán hàng Dự án

  • Ngày cập nhật: 28/09/2026
